250W简化款铝壳异步电动机结构设计

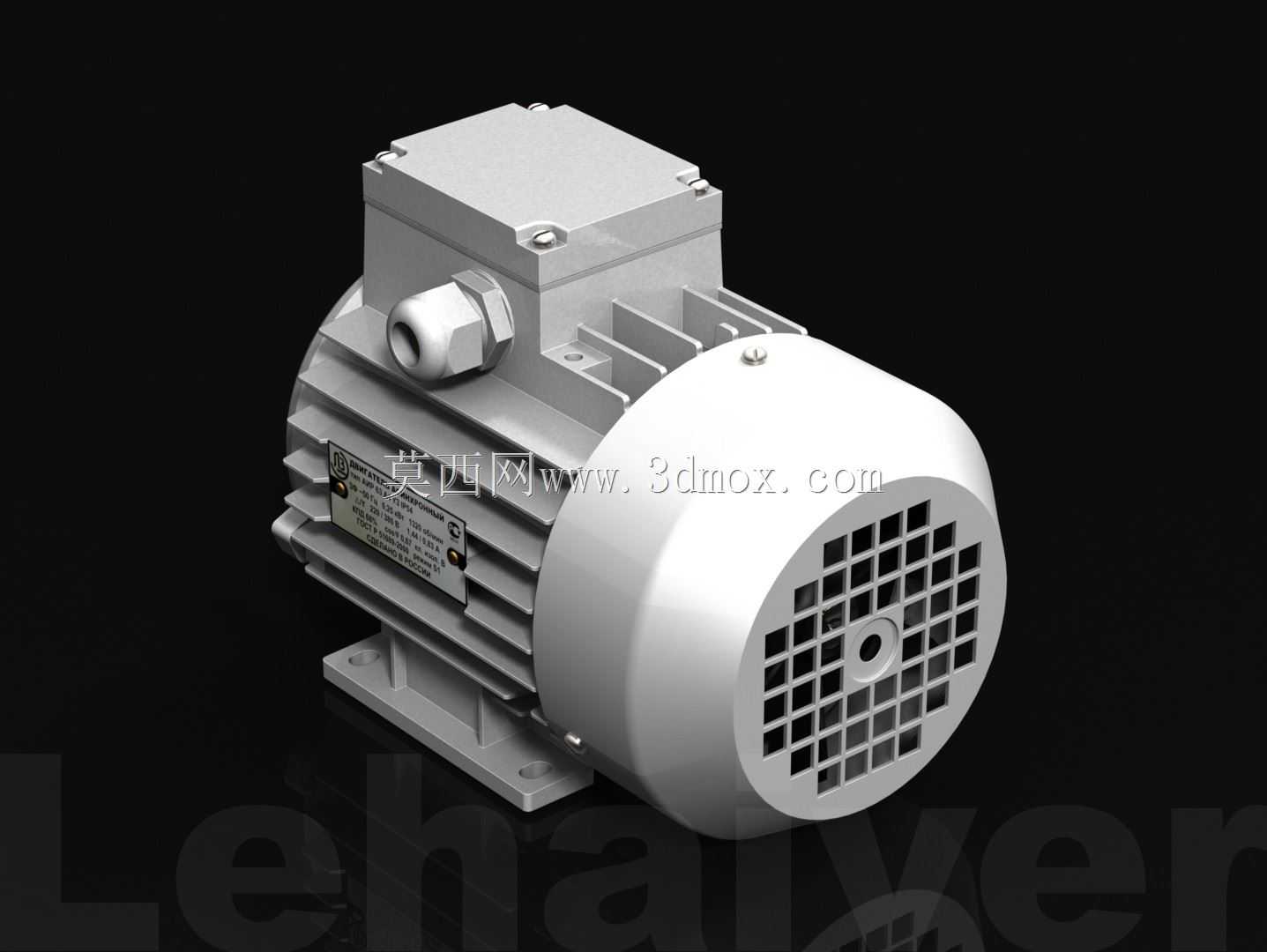

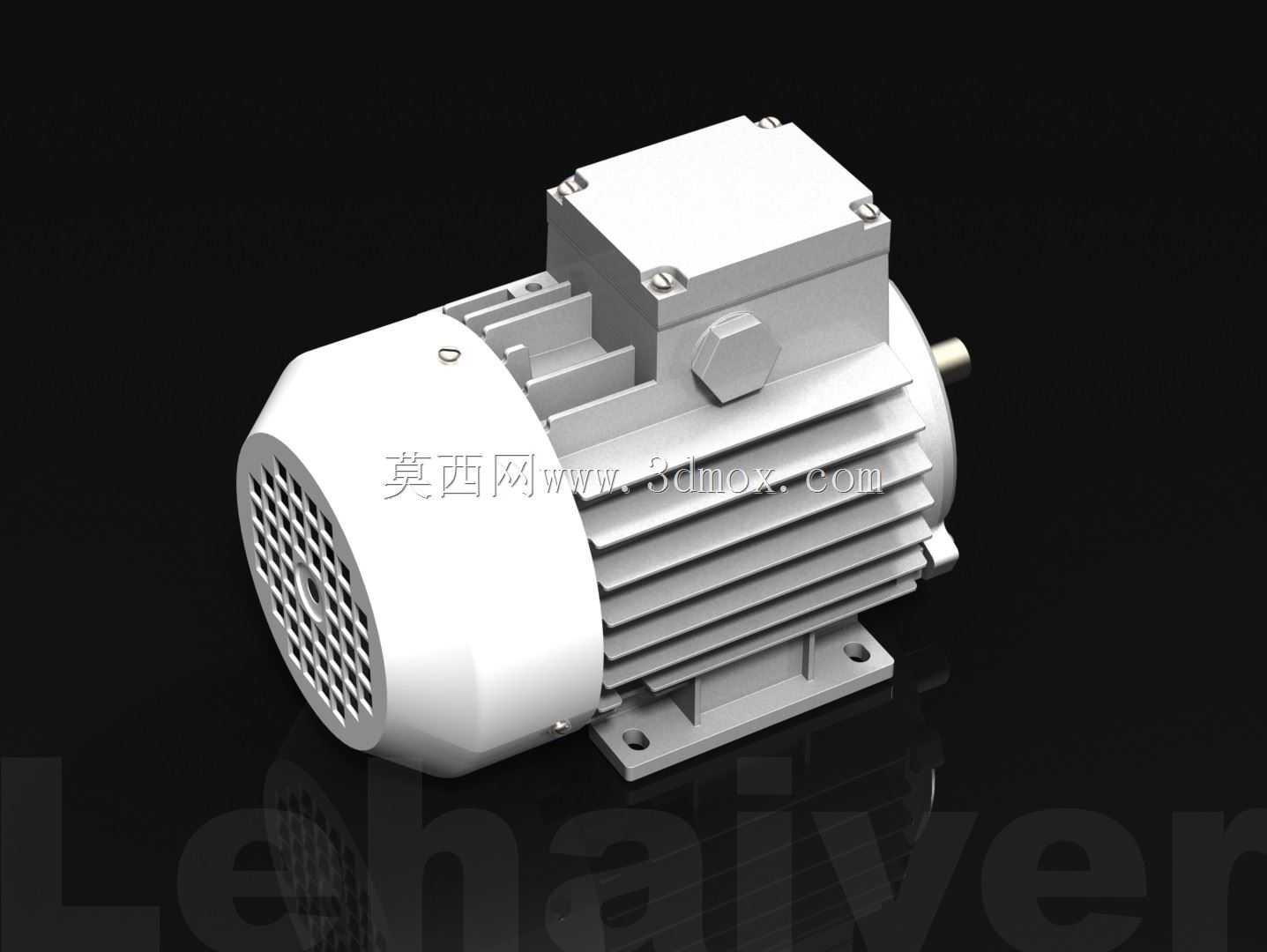

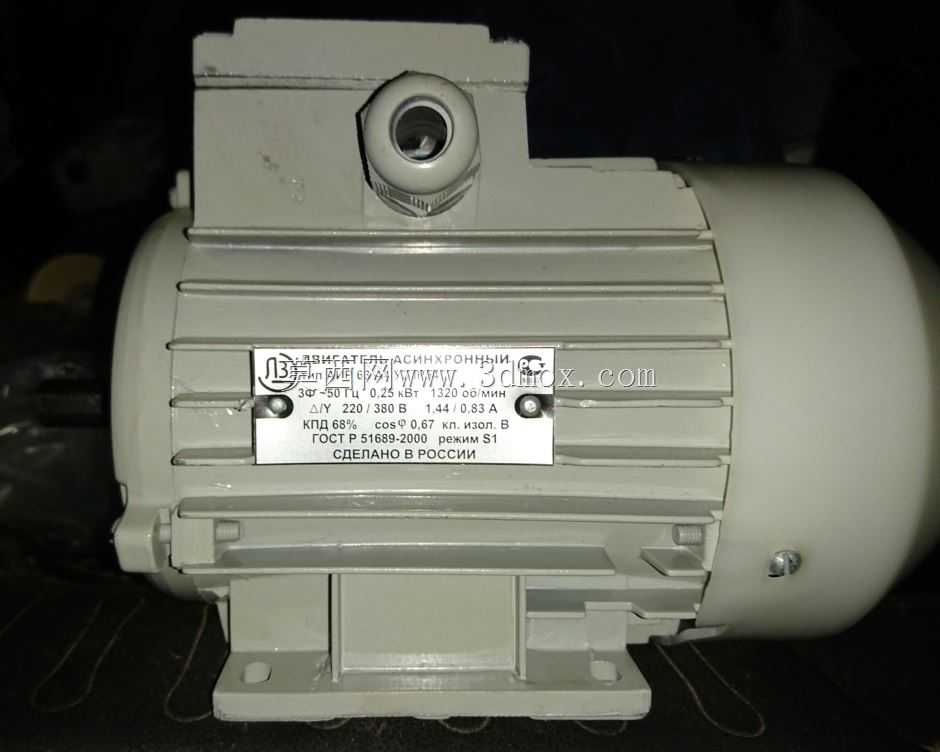

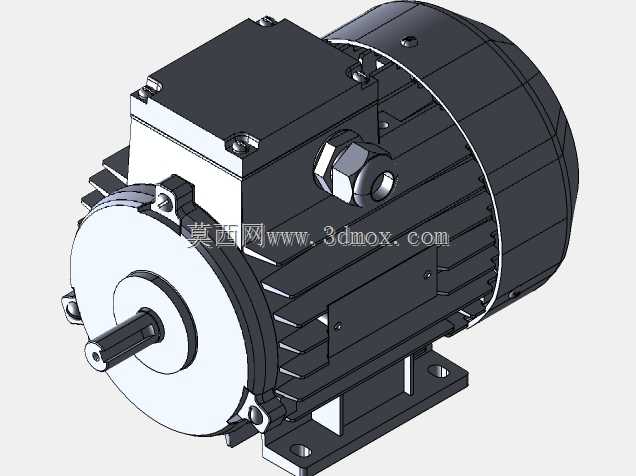

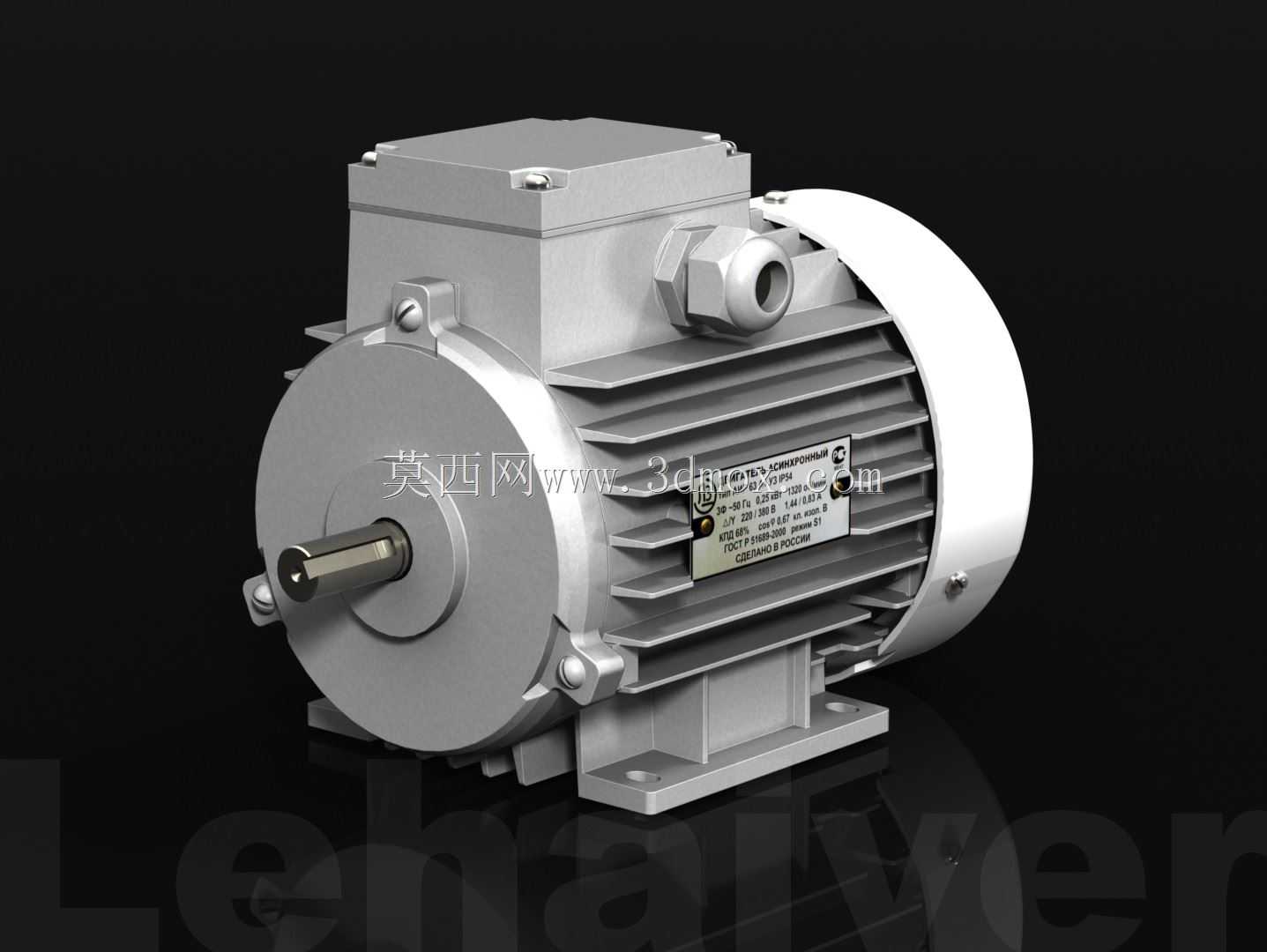

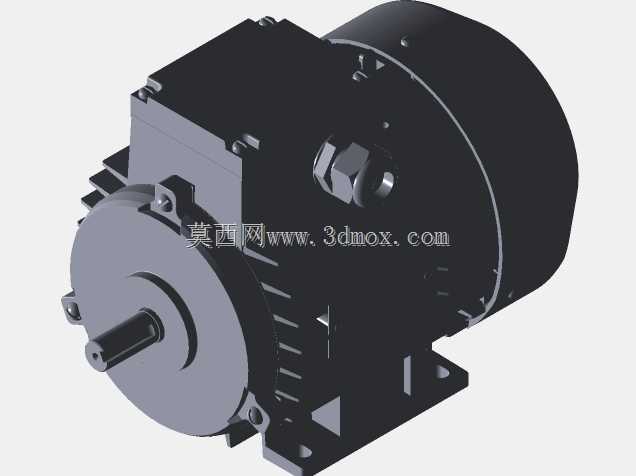

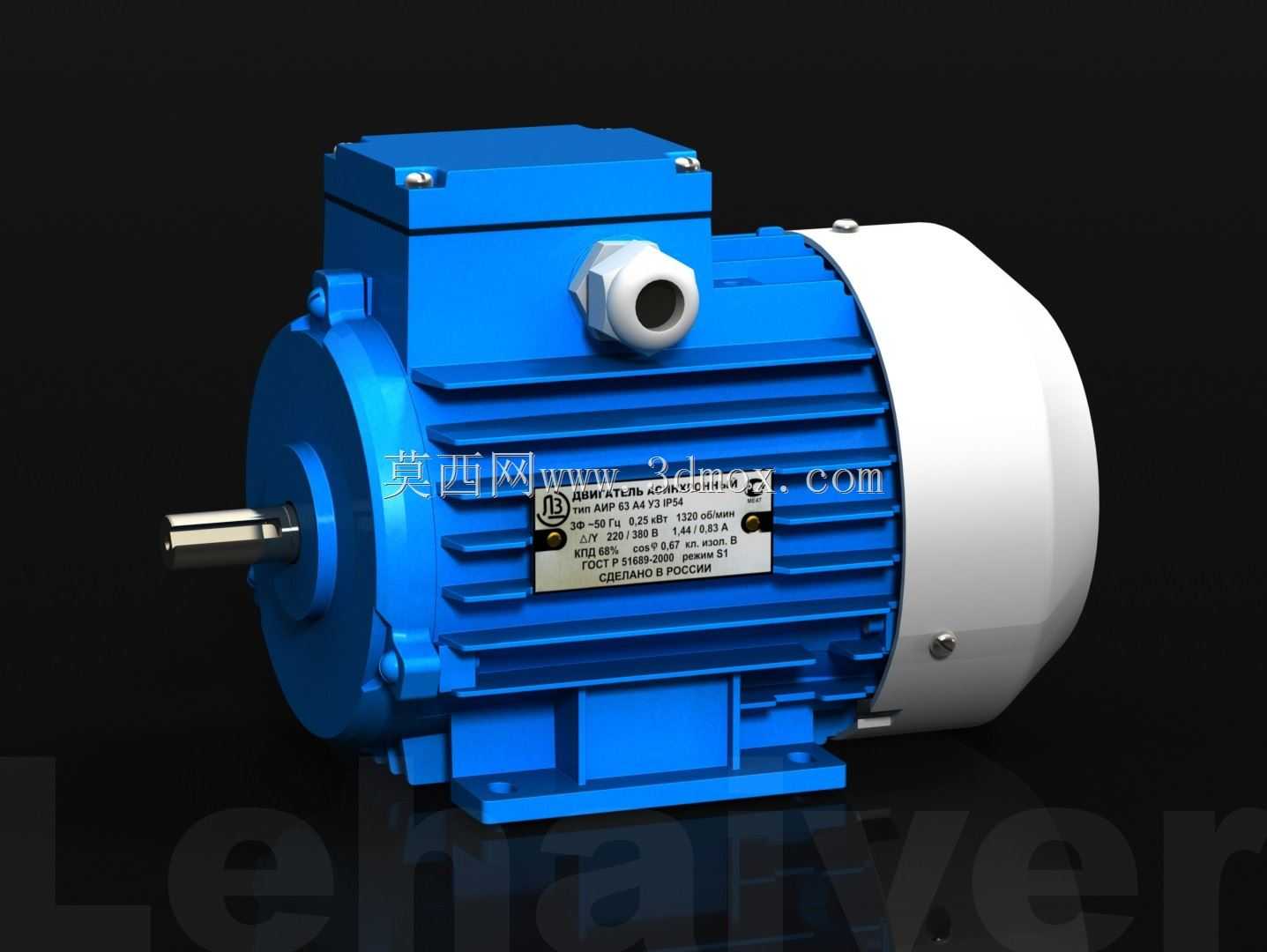

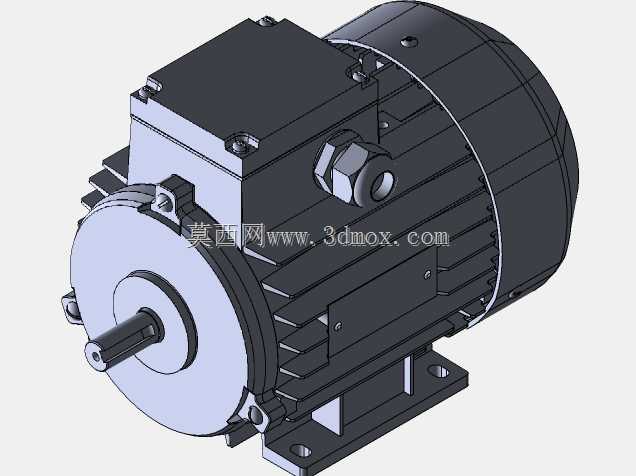

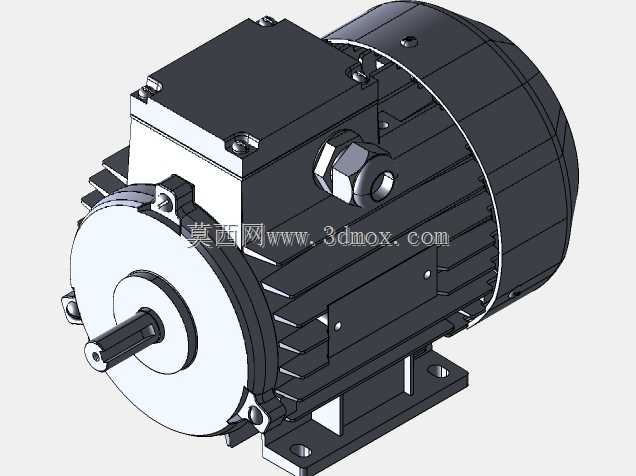

这款250W功率等级的异步电动机，是面向轻工自动化生产线、小型输送设备、食品包装机械、民用风机水泵类负载开发的简化结构动力单元，在常规工业场景中承担着将三相交流电能转化为旋转机械能的核心作用，适配对安装空间有严格限制、对设备自重有轻量化要求的配套场景，相比同功率铸铁壳电机自重降低近三成，散热效率提升约百分之十五，能够在连续运转工况下保持稳定的温升表现。从设计思路来看，该模型采用了方型接线盒与散热筋一体化的壳体布局，接线盒布置在机壳顶部偏右的位置，预留了标准电缆进线的密封接口空间，既方便现场施工时的线缆接驳操作，也能避免接线部位与周边安装构件产生干涉；机壳外表面的轴向散热筋采用等间距排布设计，筋条高度从机壳中心向两端逐步收窄，在保障壳体结构强度的同时最大化散热接触面积，配合后端的白色端罩形成定向导风通道，即便没有额外强制风冷附件，也能依靠自身运转带动的空气流动带走绕组产生的热量。输出轴采用标准圆柱轴伸设计，轴端预留了键槽安装位置，能够直接匹配联轴器、带轮、齿轮等常规传动连接件，轴伸根部的端盖采用止口定位结构，保障输出轴的同轴度控制在合理公差范围内，降低运转过程中的径向跳动量，延长配套轴承的使用寿命。底部的安装底座采用一体化铸造成型的支脚结构，四个安装孔位采用长圆孔设计，允许现场安装时存在小范围的位置偏差，降低配套机架的加工精度要求，支脚与机壳的连接部位做了加厚过渡处理，能够承受电机启动瞬间的扭矩冲击，避免长期运转后底座出现开裂变形问题。在安装边界层面，该电机的轴向总长度、径向最大尺寸都严格控制在小功率电机的常规尺寸区间内，端盖部位的吊环预留位置、接线盒的旋转可调结构，都能适配不同安装方向的使用需求，不管是卧式水平安装还是立式法兰安装场景，都能通过调整接线盒方向、更换对应端盖实现快速适配，无需对壳体主体结构做额外修改。模型还原了电机铭牌、紧固螺栓、吊环、进线防水接头等细节结构，能够直接用于设备装配仿真、安装干涉检查、教学演示等场景，帮助设计人员在整机开发阶段提前确认动力单元的布置合理性，减少后续实物装配阶段的改造成本。
