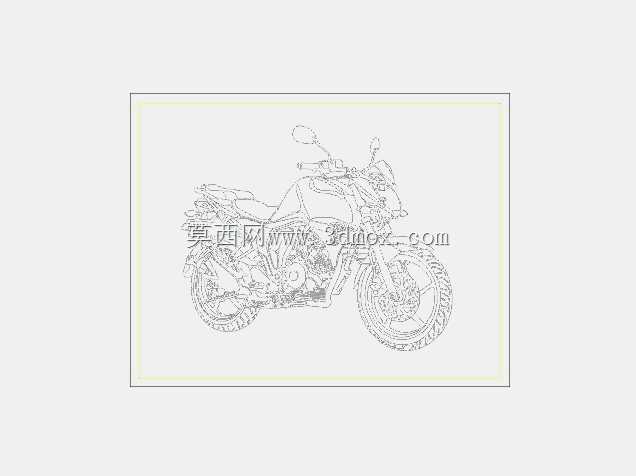

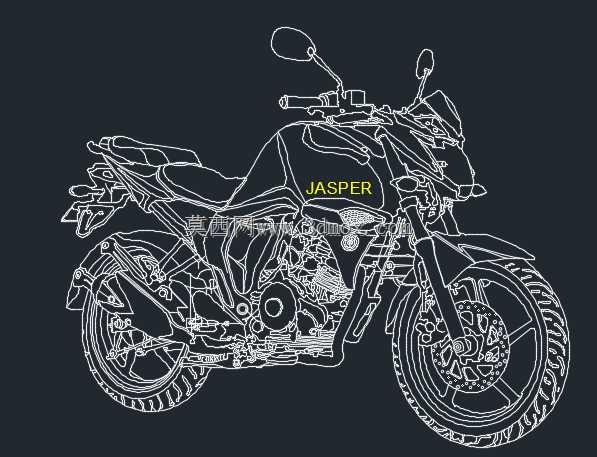

雅马哈FZ街跑摩托车线框结构设计稿

本次呈现的雅马哈FZ系列街跑摩托车线框设计稿，完整还原了该款车型的整车结构布局，可作为两轮交通工具研发、改装设计、结构教学的核心参考素材。在实际行业应用场景中，该线稿可覆盖民用通勤摩托车研发初期的结构论证、机车改装工作室的定制化改件设计、职业院校交通工具设计专业的结构教学演示、机车文创产品的轮廓提取等多个领域，能够帮助设计人员快速锚定整车各部件的相对位置，省去实车测绘的大量前期工作量。从设备实际用途来看，该款定位街道运动的摩托车，主要面向城市日常通勤、短途休闲骑行场景，兼顾日常代步的实用性与运动骑行的操控乐趣，线稿中完整呈现了骑行三角的布局逻辑，车把、座椅、脚踏的相对位置经过精准还原，能够匹配目标用户群体的骑行姿态需求，保障长时间骑行的舒适度与激烈驾驶时的操控支撑性。从产品功能特性来看，线稿清晰呈现了该车型的核心结构特征：前倒置减震与后中置单减的悬挂布局，前后碟刹的制动系统配置，单缸动力总成的安装位置，大容量燃油箱的轮廓边界，分体式运动座椅的造型结构，以及前大灯、后视镜、后尾架、排气系统等附属部件的安装点位，所有部件的连接关系都通过线条清晰呈现，能够直观展现整车的机械传动逻辑与结构受力路径。在产品设计思路层面，该线稿遵循了街跑车型的经典设计逻辑，采用裸露的钢管车架结构展现机械质感，动力总成作为车架受力的一部分参与整体承载，既能够降低整车整备质量，又能提升车架的刚性表现；整车线条采用锐利的折线造型，契合运动车型的视觉调性，同时兼顾了行驶过程中的空气导流需求，车把高度、座椅厚度、脚踏位置的参数匹配，兼顾了城市通勤的直立骑行姿态与过弯时的重心转移需求。从外形尺寸与安装边界来看，线稿严格遵循实车的比例关系，整车长度、轴距、座高、车把宽度的比例完全符合量产车型的参数标准，各部件的安装间隙预留清晰，比如前轮与前泥瓦、减震的活动间隙，后轮与后摇臂、链条的运动边界，发动机与车架、覆盖件的安装空隙，转向系统的最大转动角度边界都在线稿中有所体现，能够为后续的三维建模、改件设计、结构优化提供精准的比例参考，避免设计过程中出现部件干涉、活动边界不足的问题。
