多工位转盘式SMT电子元件贴片设备

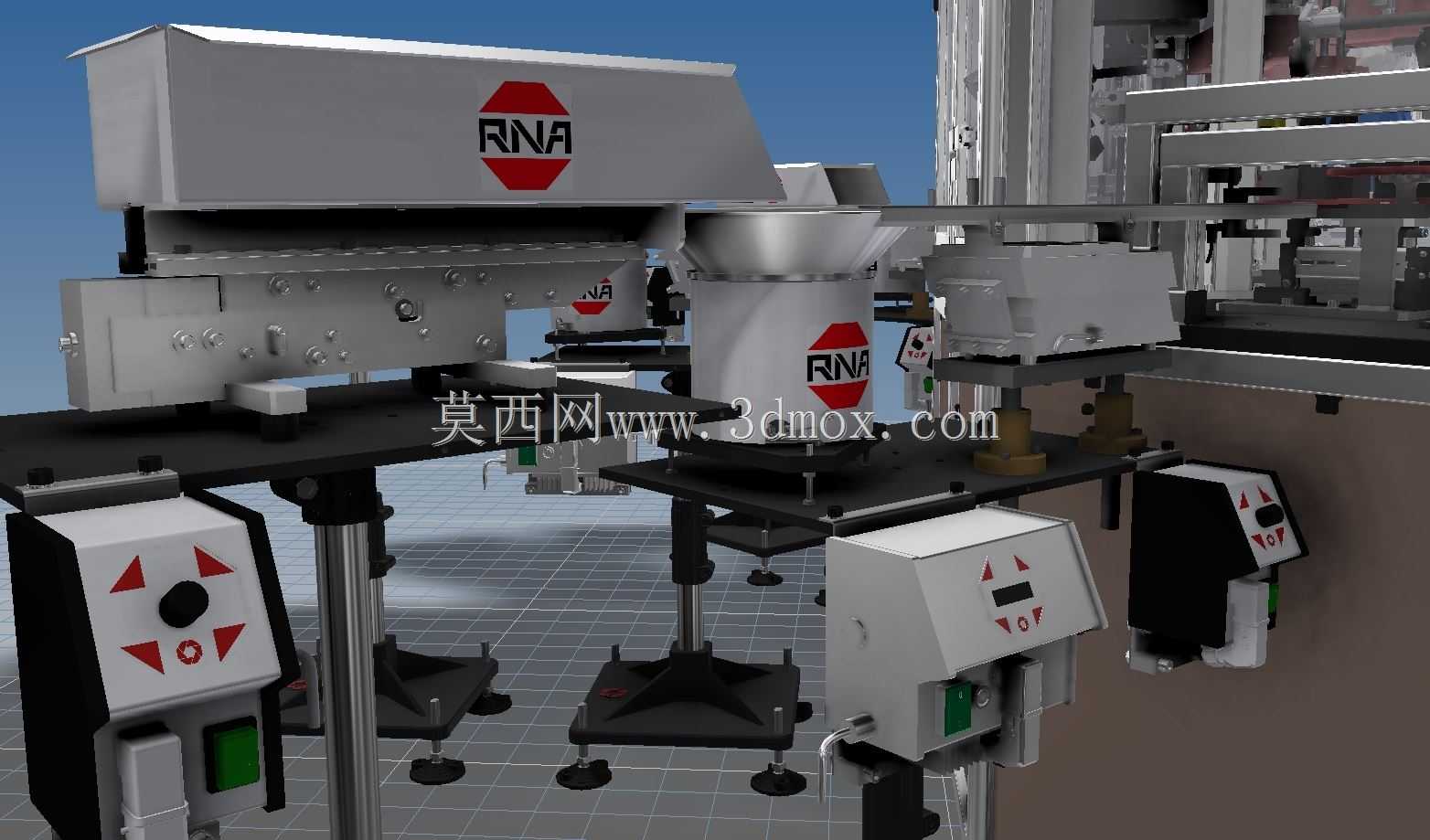

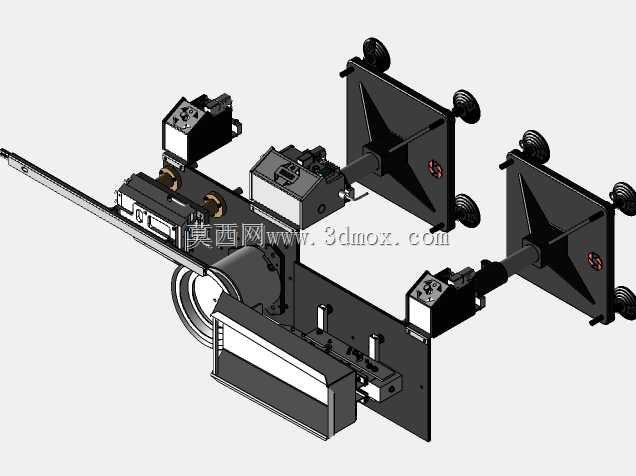

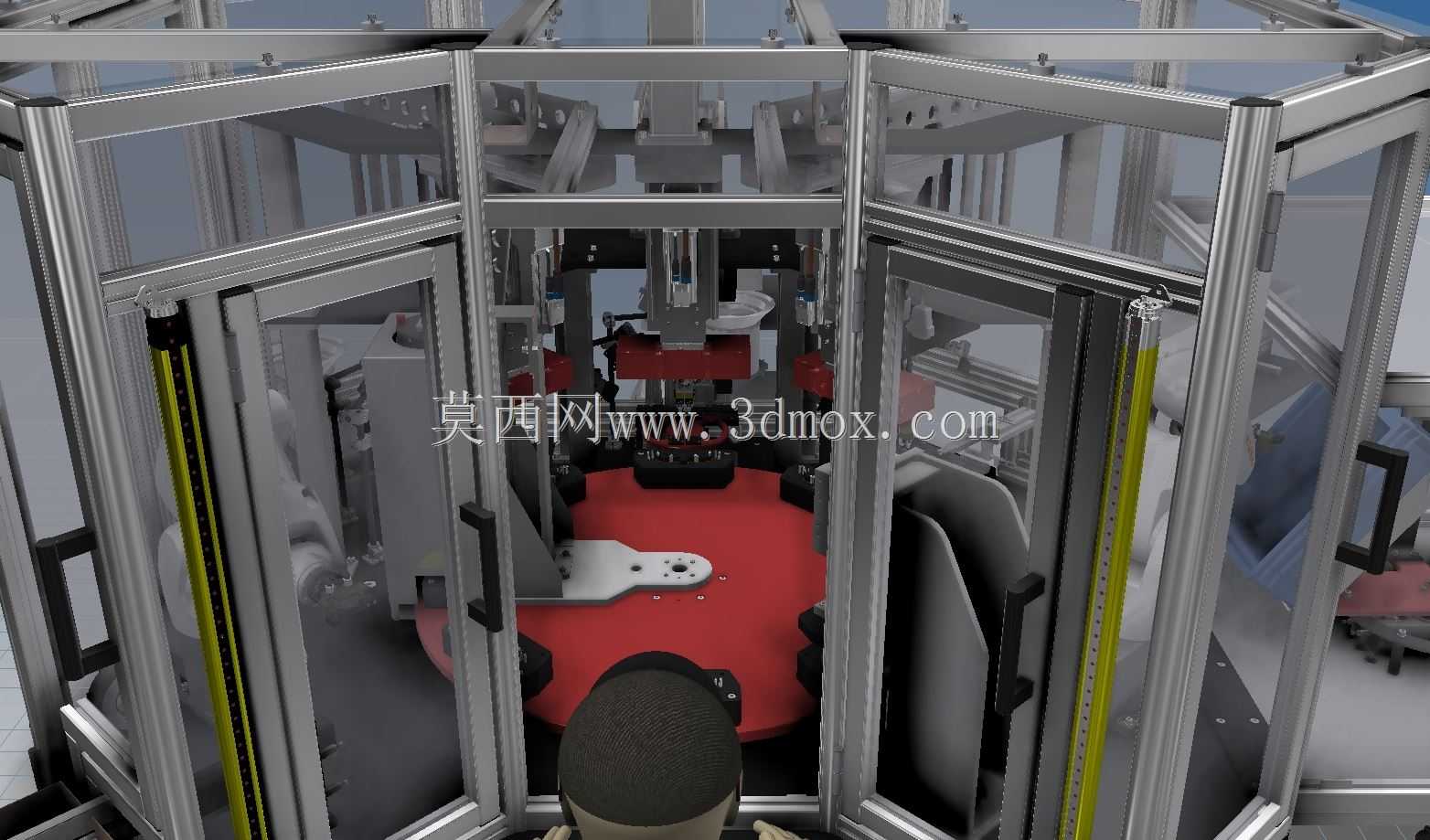

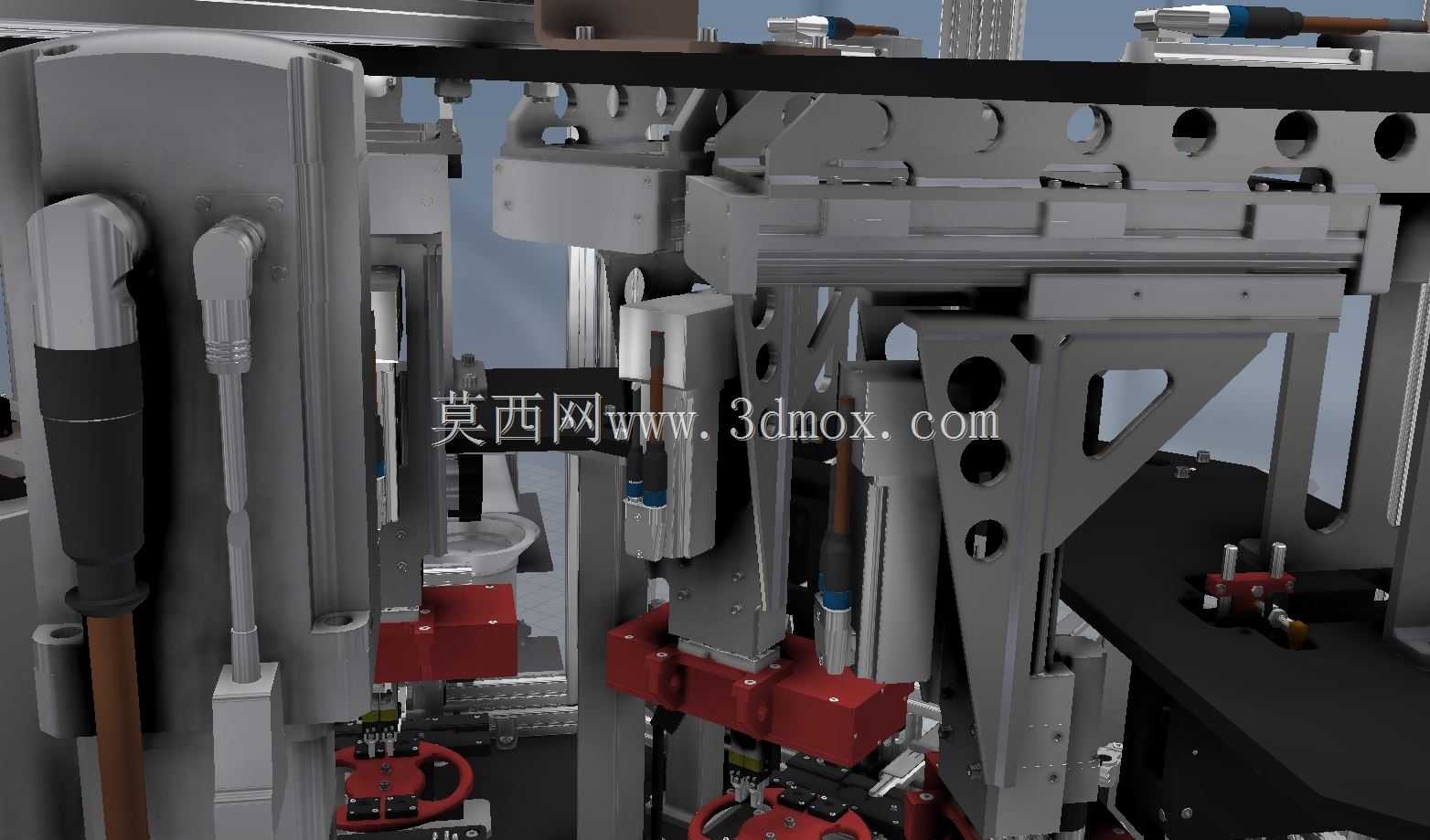

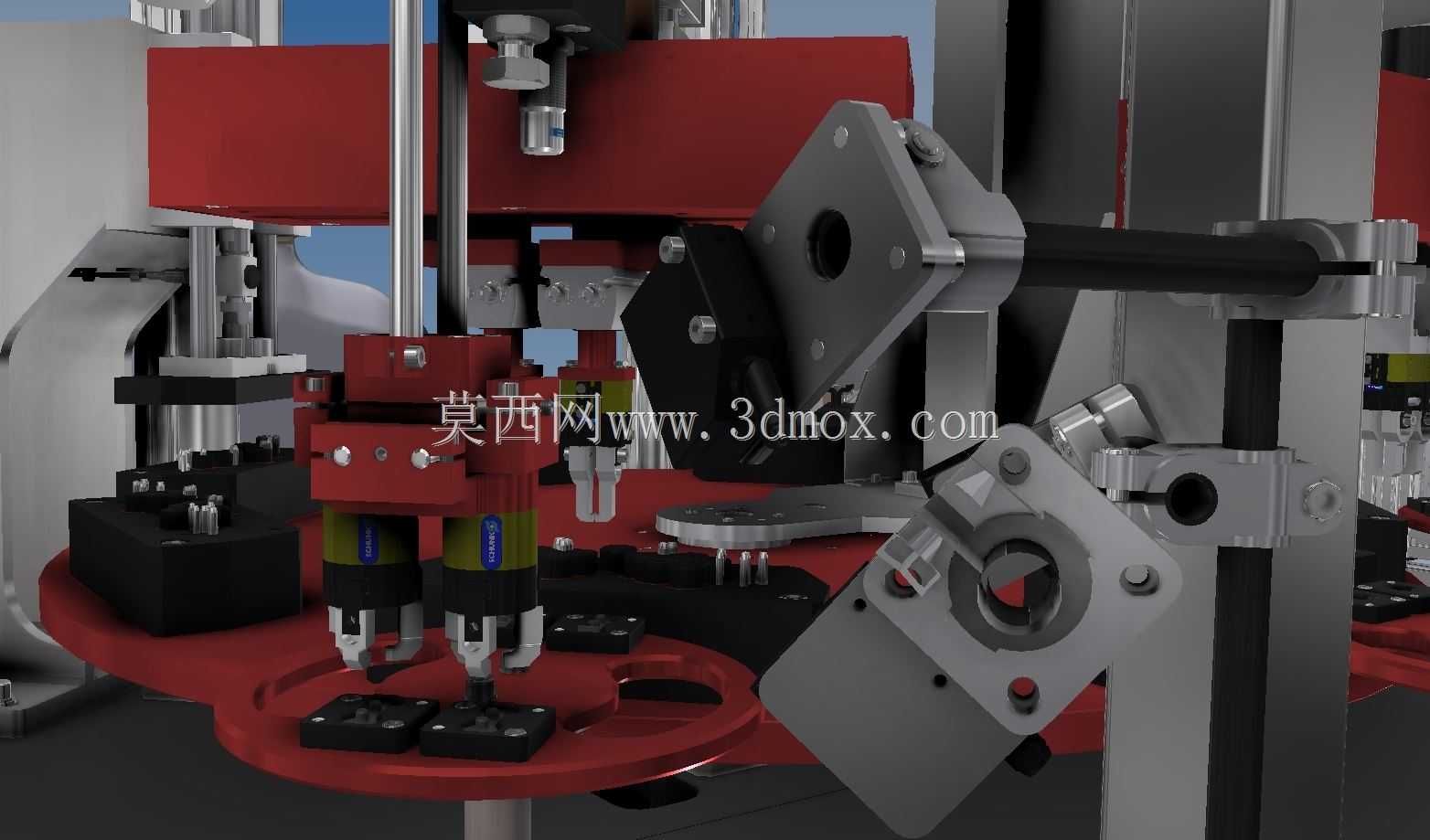

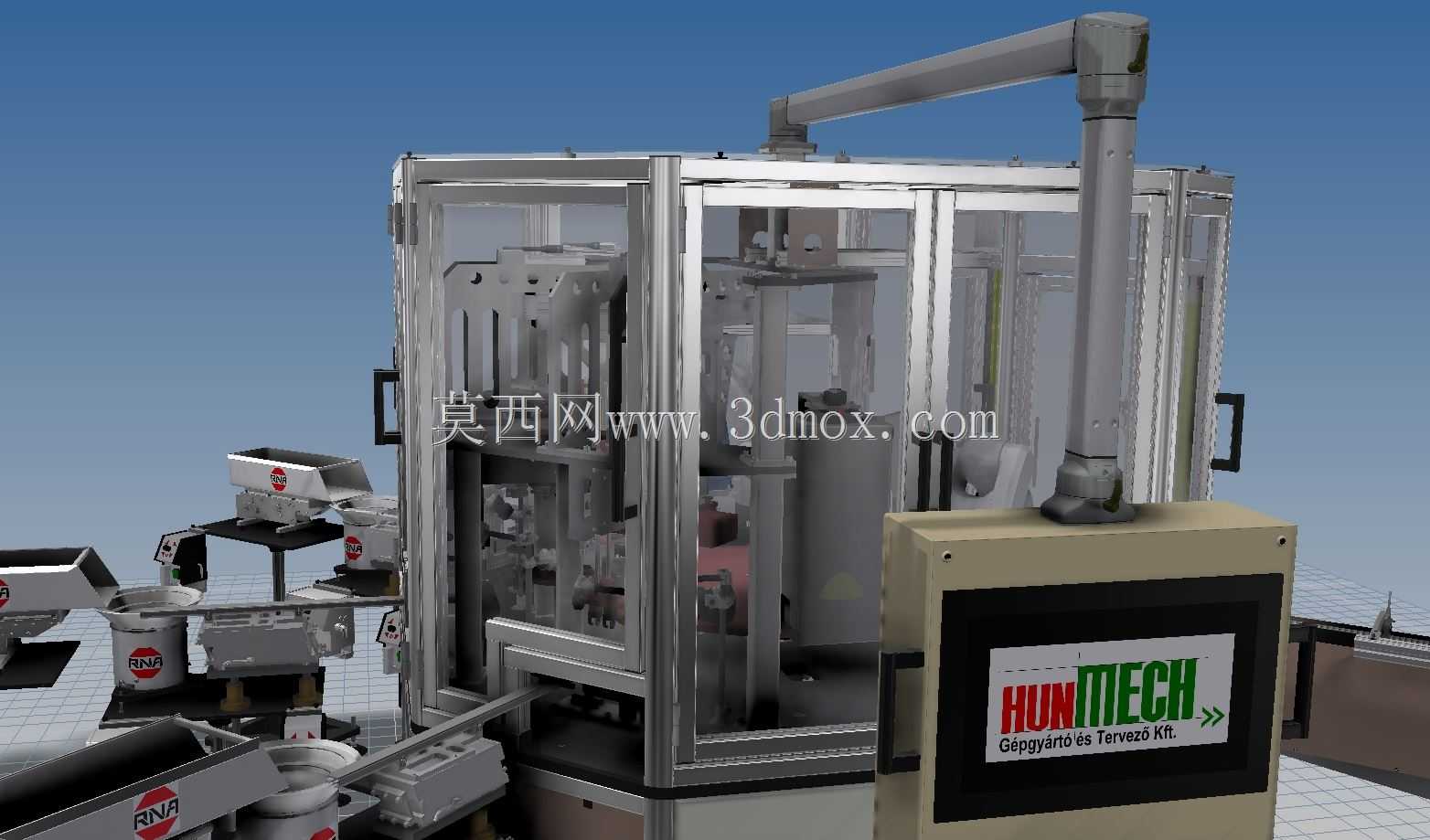

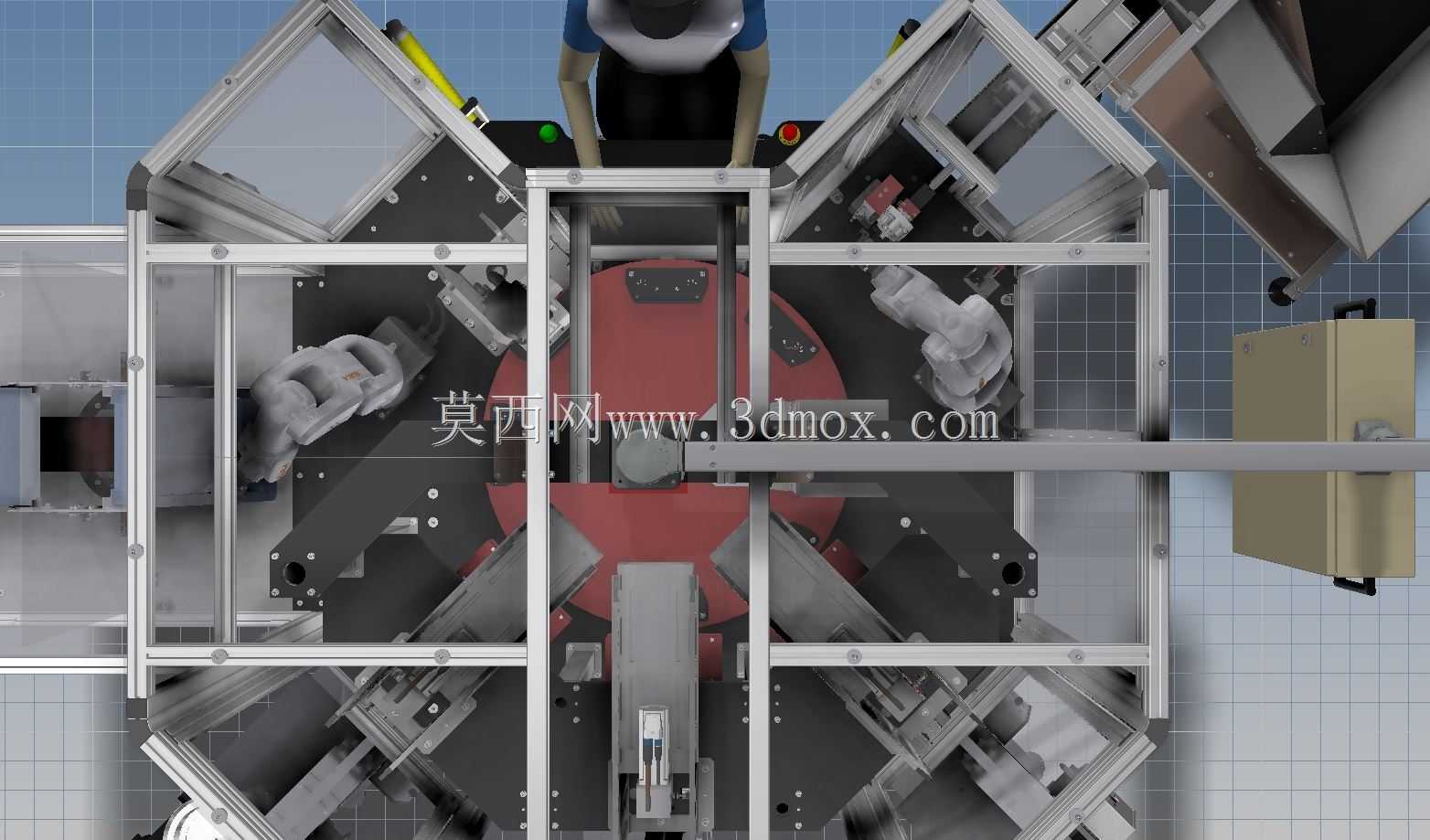

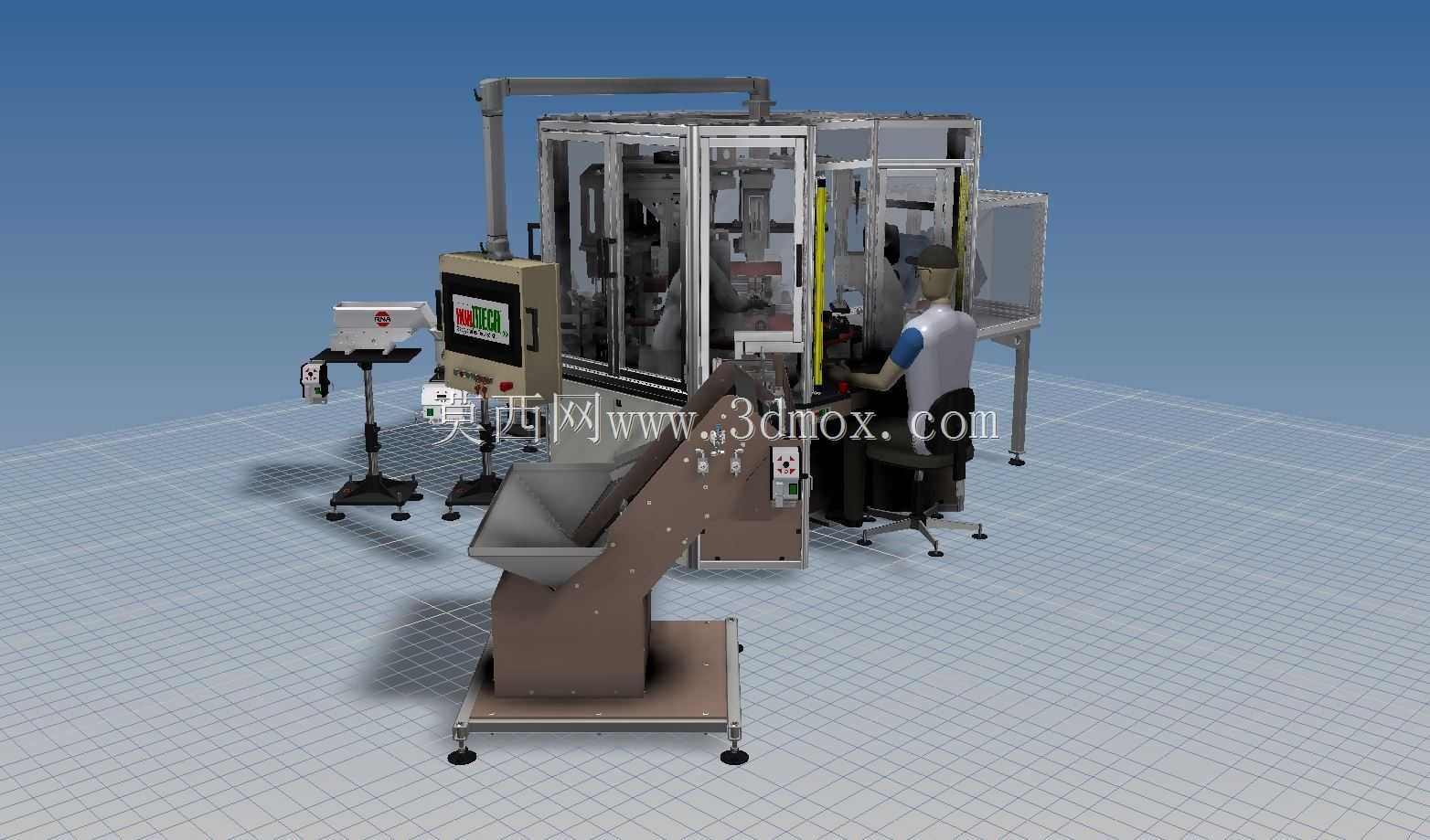

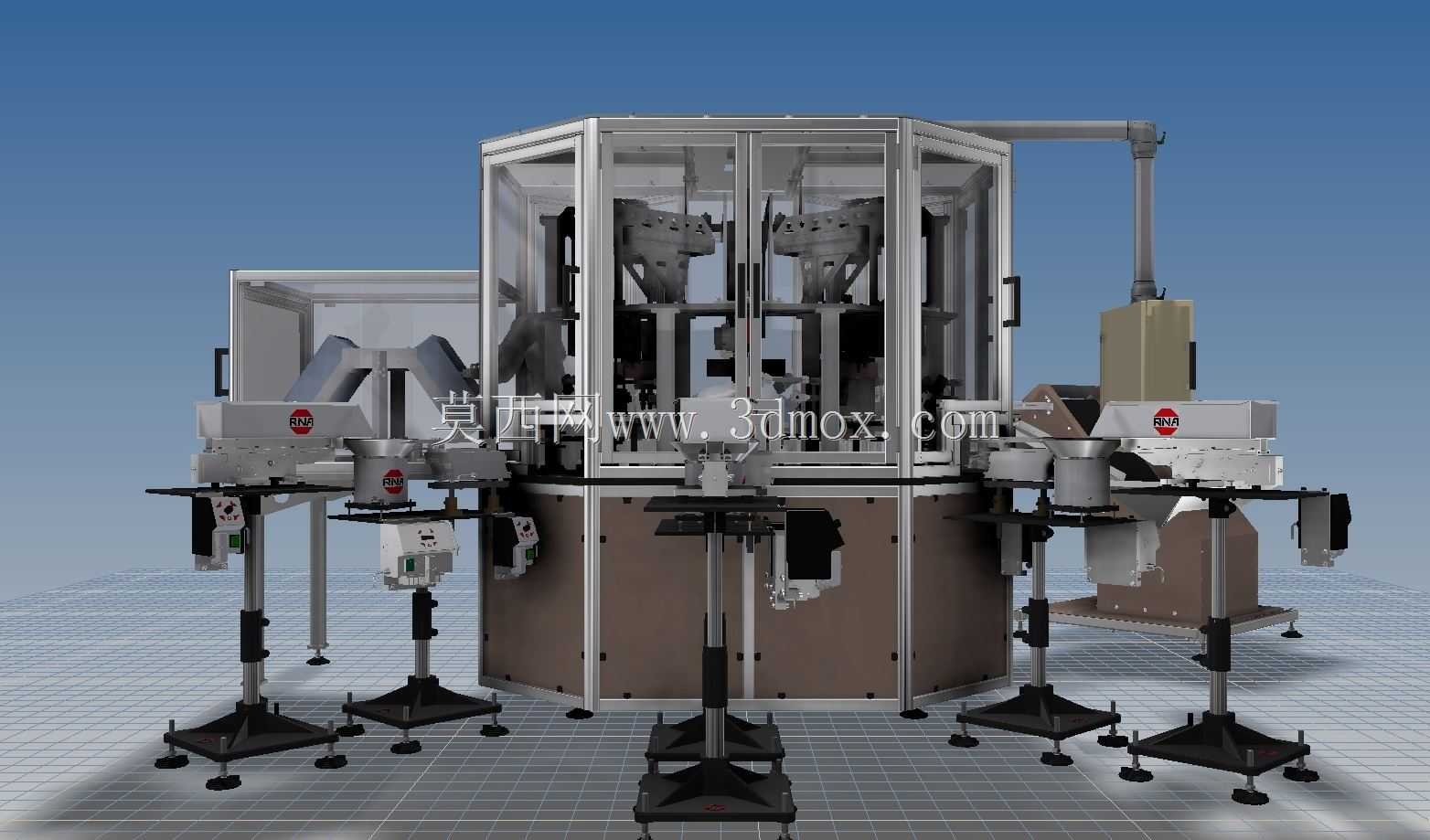

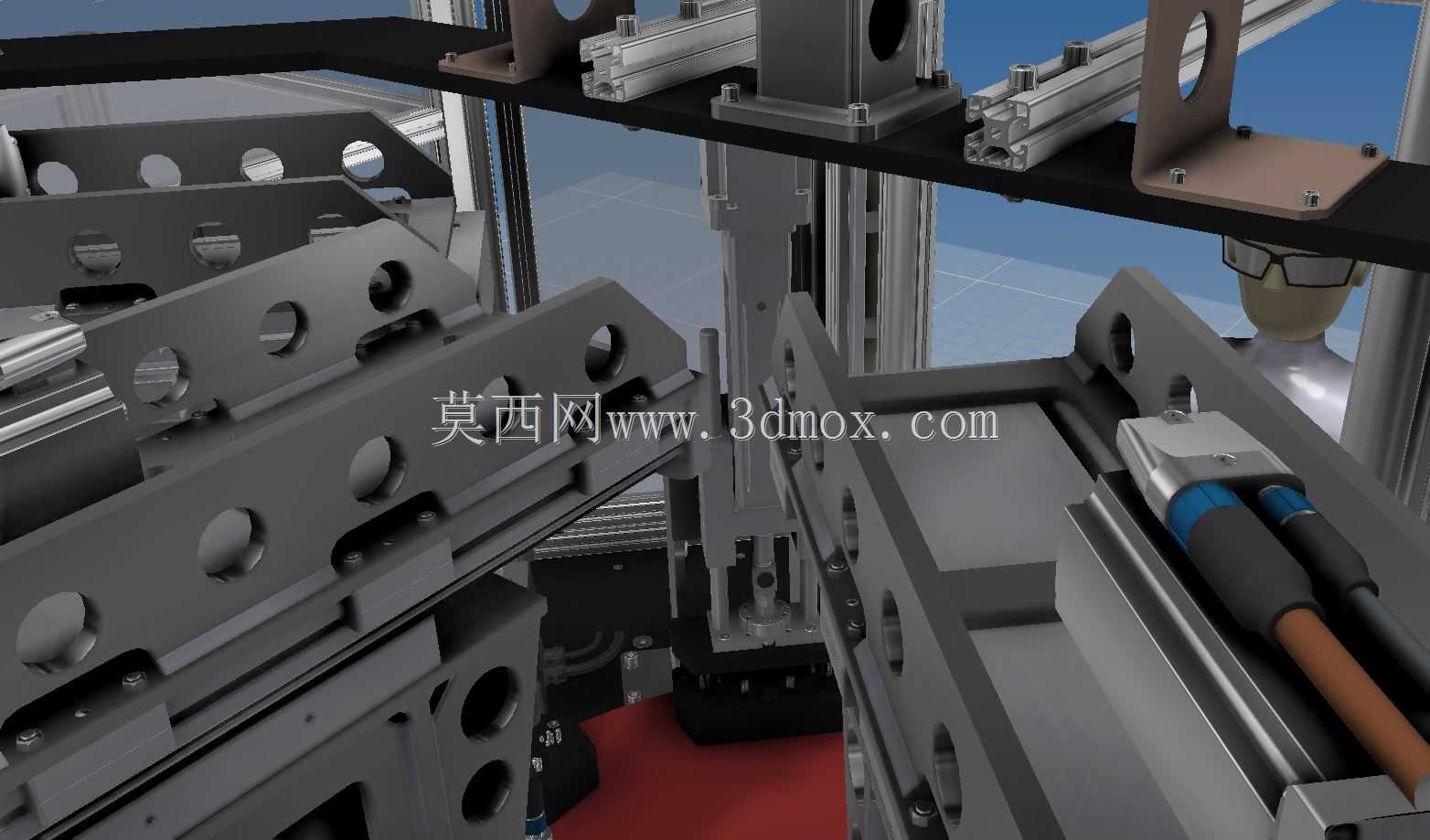

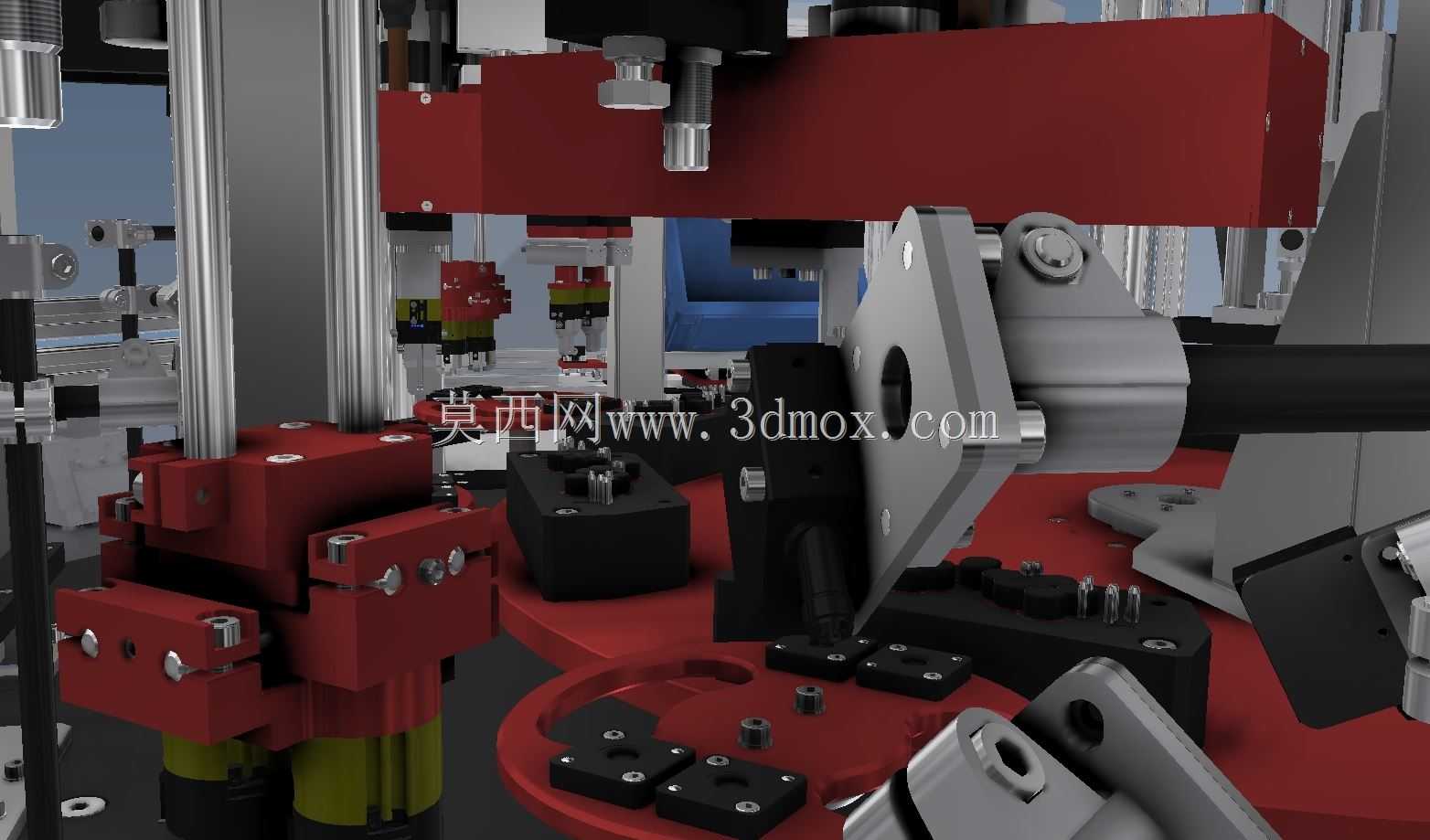

该设备为面向电子制造行业表面贴装工序开发的多工位转盘式贴片设备，主要应用于消费电子、汽车电子、工业控制板卡等产品的PCB板表面元件贴装生产场景，可完成0402及以上规格阻容件、小型SOP封装芯片、异形接插件等多种表面贴装元件的高速精准取放作业，适配中小批量多品种的电子组装产线需求，可对接上游印刷机、下游回流焊设备组成完整SMT生产线，也可作为独立工位完成小批量样板的贴片加工。设备采用八工位转盘作为核心载具布局，转盘周边均匀分布上料工位、视觉对位工位、多个贴片作业工位、检测工位及下料工位，各工位可同步并行作业，相比传统单臂直线式贴片机，工位切换行程更短，作业节拍可提升40%以上，有效缩减单块PCB板的贴装周期。设备主体采用铝型材框架搭配钣金护罩搭建，护罩设置透明观察窗，既可以隔绝设备运行时的噪音、避免人员误入作业区域造成安全隐患，也方便运维人员实时观察内部工位运行状态，护罩侧面预留检修门，可快速打开完成吸嘴更换、供料器调试等日常维护操作。设备进料端与出料端均配置可调式皮带输送线，输送线宽度可根据PCB板尺寸在50mm至350mm范围内灵活调节，输送线高度匹配常规SMT产线900mm的标准作业高度，可直接对接现有产线无需额外调整台架高度。设备底部配置可调式防震脚杯，可根据地面平整度调节设备水平度，抵消高速运行时的振动，保证贴装精度，设备整体占地尺寸约为2200mm×2200mm×1900mm，安装时需预留周边600mm以上的维护操作空间，供电需求为三相380V工业用电，配套0.5-0.7MPa的压缩空气气源即可满足运行需求。设备的贴装头采用模块化设计，每个贴装头可独立配置不同规格的吸嘴，适配不同尺寸、重量的贴装元件，贴装头搭载高精度Z轴升降与R轴旋转结构，可根据元件高度自动调整取料、贴装的下压行程，同时可根据元件焊盘角度自动旋转调整元件朝向，配合视觉对位系统的Mark点定位补偿，贴装精度可控制在±0.05mm以内，满足细间距元件的贴装要求。供料单元采用快拆式飞达安装位，可兼容带式、盘式、管式等多种包装形式的元件供料，飞达更换无需工具即可完成快速拆装，切换生产产品时可大幅缩减换型调试时间。设备的机架内部预留了电气元件安装腔，将运动控制模块、气源处理模块、IO模块分层布置，布线走管均沿型材线槽规整排布，既方便故障排查，也避免管线干涉运动部件造成运行故障。
