插齿机切削执行刀头总成结构

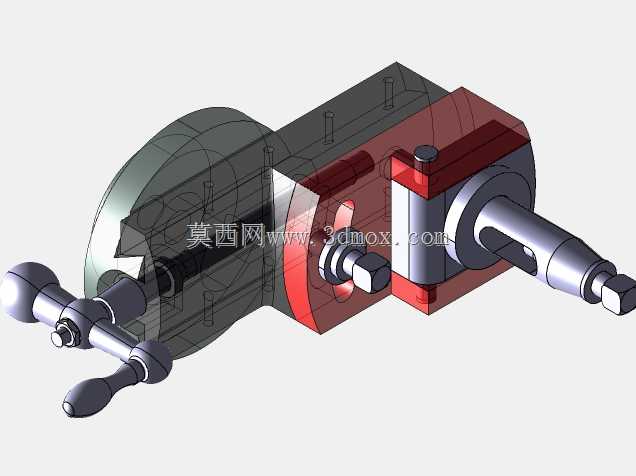

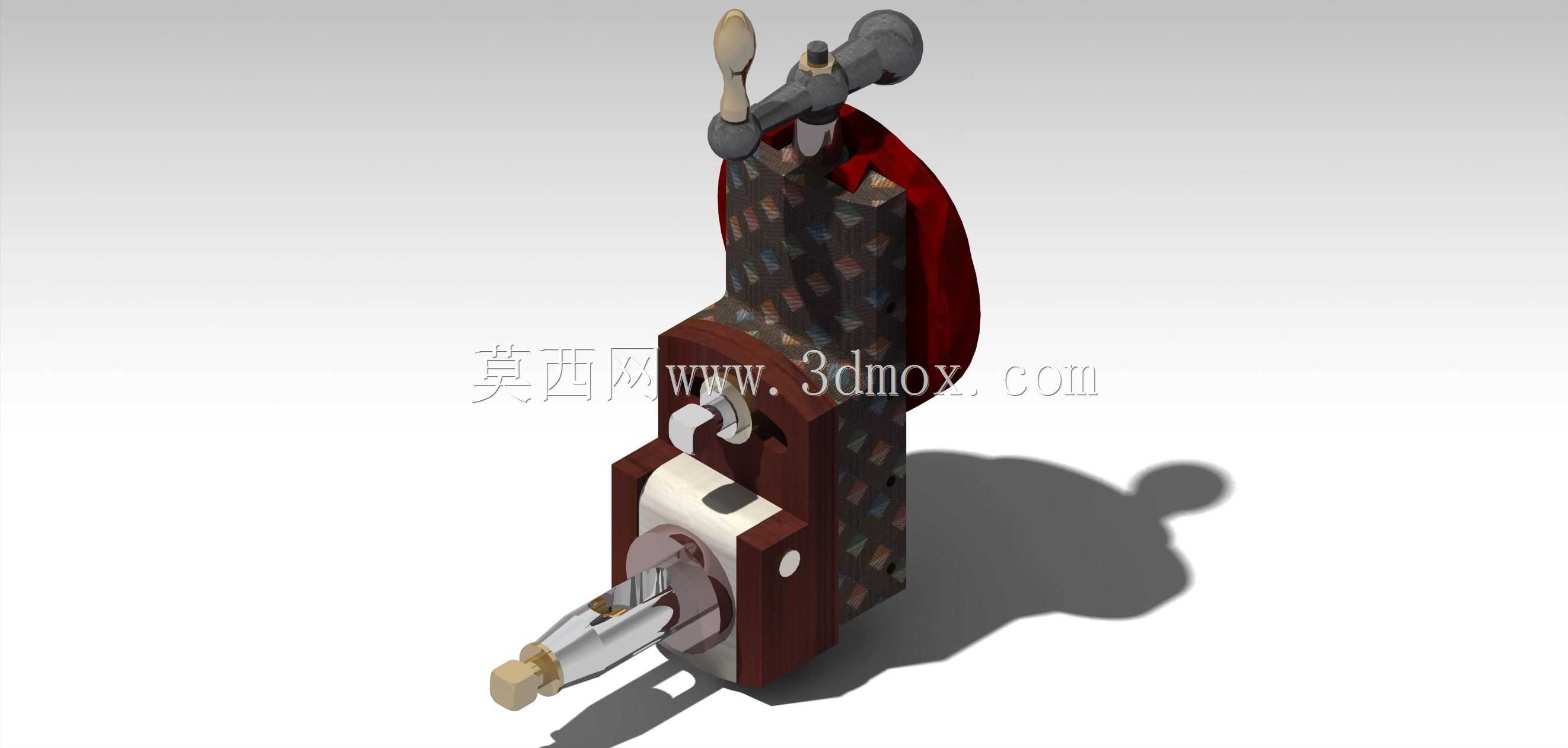

该刀头总成是插齿加工设备的核心切削执行单元，主要应用于圆柱齿轮、内齿圈、扇形齿轮等齿形零件的精密插削加工场景，覆盖汽车变速箱齿轮生产、工程机械减速器齿件加工、通用机械传动齿轮批量制造等领域，是插齿机完成齿形切削动作的直接功能载体。整套结构集成了切削装夹、行程调节、刀位锁紧、传动衔接等多重功能，可适配不同模数的插齿刀具装夹需求，在加工过程中能够稳定传递主轴的往复切削动力，同时保障刀具切削行程的精准控制，避免加工过程中出现刀体颤振、让刀等影响齿形精度的问题。从设计逻辑来看，该总成采用模块化集成思路，将刀具装夹模块、行程微调机构、锁紧定位组件、传动连接端整合为一体式结构，既减少了分体装配带来的累积误差，也方便现场加工时的刀具更换与参数调整。结构上部设置的操作手柄可快速完成刀位的粗调与锁紧，微调结构能够实现刀具切削深度的微米级调节，适配不同精度等级的齿形加工要求；中部的承力主体采用高刚性结构设计，可承受往复插削过程中的交变切削载荷，避免长期加工出现结构形变；下部的刀具装夹端采用标准化装夹接口，可兼容市面上主流规格的插齿刀具，无需额外定制转接件即可完成装夹。在安装边界方面，该总成上部预留与插齿机主轴滑块的标准化连接接口，可直接匹配常规立式插齿机的主轴安装尺寸，整体外轮廓在安装后不会超出主轴滑块的运动包络范围，不会与设备工作台、工件夹具产生运动干涉；总成的横向尺寸经过紧凑化设计，在加工内齿圈类零件时，可深入齿圈内部完成全齿高切削，不会与工件内壁发生碰撞。整套结构的运动部件均设置了可靠的限位结构，在往复切削行程内不会出现部件脱出的风险，同时各润滑点位预留了注油通道，可在设备日常维护时快速完成润滑保养，延长部件的使用寿命。
