本田K20A发动机排气歧管连接法兰

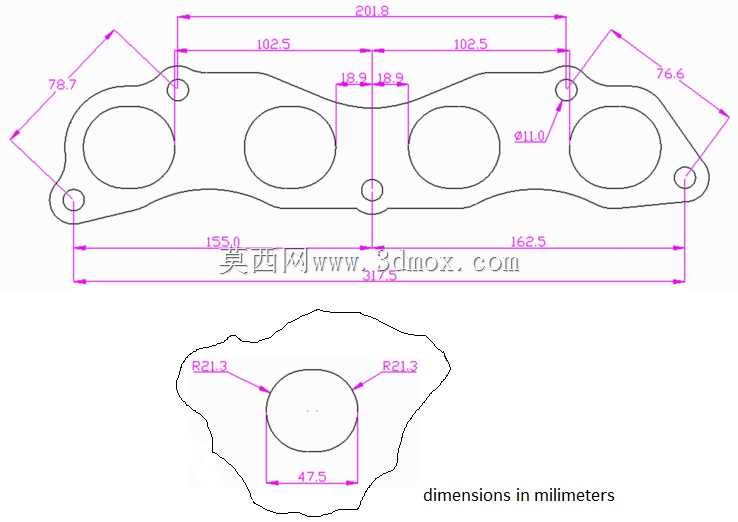

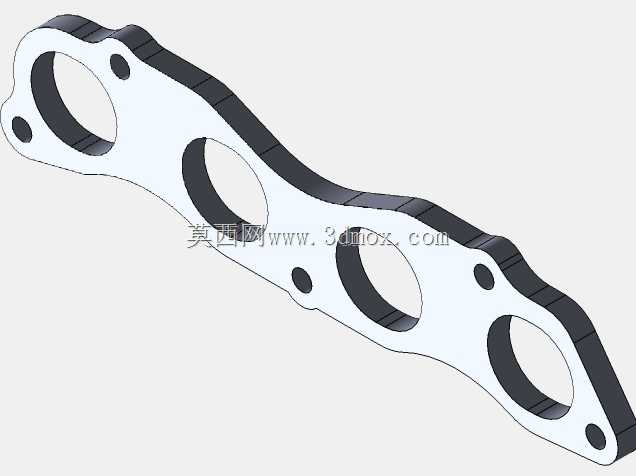

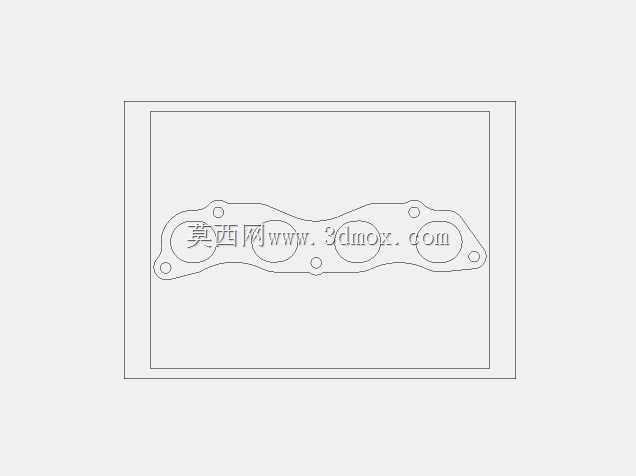

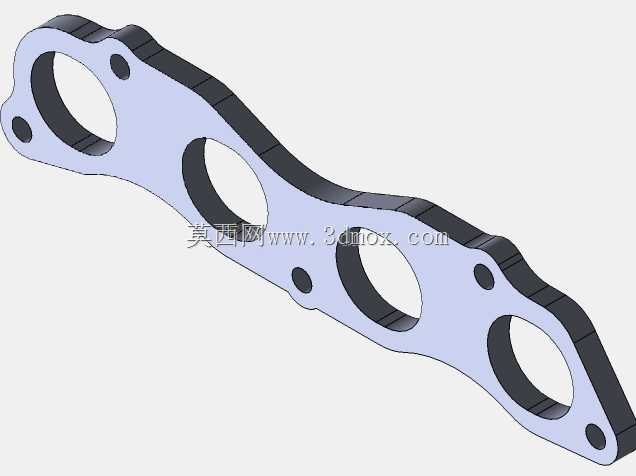

该法兰是适配本田K20A系列自然吸气发动机的排气系统核心连接部件，主要应用于民用乘用车动力总成改装、原厂动力总成维修替换以及赛事竞技车辆的排气系统搭建场景，承担着排气歧管与下游排气头段的刚性连接、高温废气密封、安装定位的核心作用，是排气系统中隔绝高温废气泄漏、保障排气背压稳定的关键结构件。在实际装车使用中，该法兰直接贴合排气歧管的出气端面，另一侧对接排气头段的进气端面，通过周向布置的螺栓孔穿入紧固螺栓实现刚性压合，配合端面的密封垫片可完全阻隔上千摄氏度的高温高压废气从连接缝隙泄漏，避免废气窜入发动机舱引发周边橡胶管路、线束老化失效，同时保障排气路径的密封性，维持排气系统设计的背压区间，保证发动机的排气效率与动力输出稳定性。设计过程中，首先围绕K20A发动机排气歧管的四缸出气端口布局做匹配，四个大口径通孔完全对应四个气缸的排气出口位置，端口采用椭圆形轮廓而非正圆形，完全贴合排气歧管出口的异形端面造型，避免出现通径遮挡导致排气阻力升高的问题，保证各缸排出的废气可以无阻碍汇入下游排气通路。法兰整体采用长条形异形轮廓，完全避让发动机缸盖周边的凸起结构、线束走向与冷却管路布局，不会出现安装干涉问题；周向分布的多个小直径螺栓孔，孔位间距经过反复校核修正，完全匹配缸盖侧的螺纹孔位置，安装时可实现快速对位，紧固后法兰受力均匀，不会出现局部压合不紧导致的漏气问题。法兰厚度设计兼顾结构强度与轻量化需求，在长期承受高温废气烘烤、发动机运行振动、螺栓紧固预紧力的工况下不会出现翘曲变形，同时不会过度增加动力总成的上部重量，适配性能改装场景的轻量化需求。安装边界上，法兰的整体外轮廓完全贴合排气歧管的安装面尺寸，螺栓孔的位置度公差控制在极小范围内，可直接适配原厂规格的紧固螺栓与密封垫片，无需额外做打磨、扩孔等二次加工，即可完成装配，大幅降低维修与改装的施工难度。
