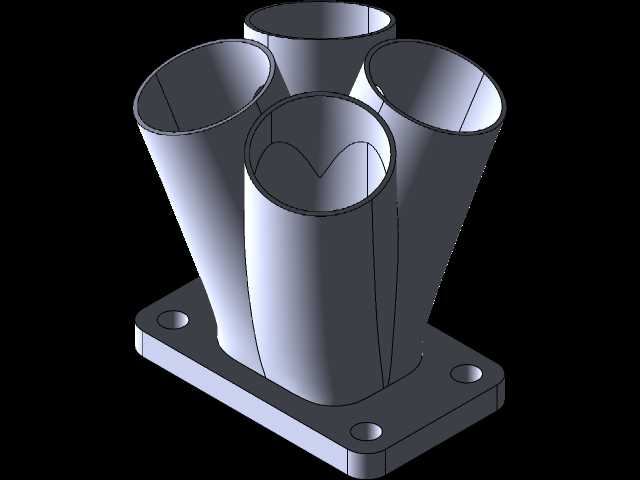

T3法兰四合一排气集气歧管结构

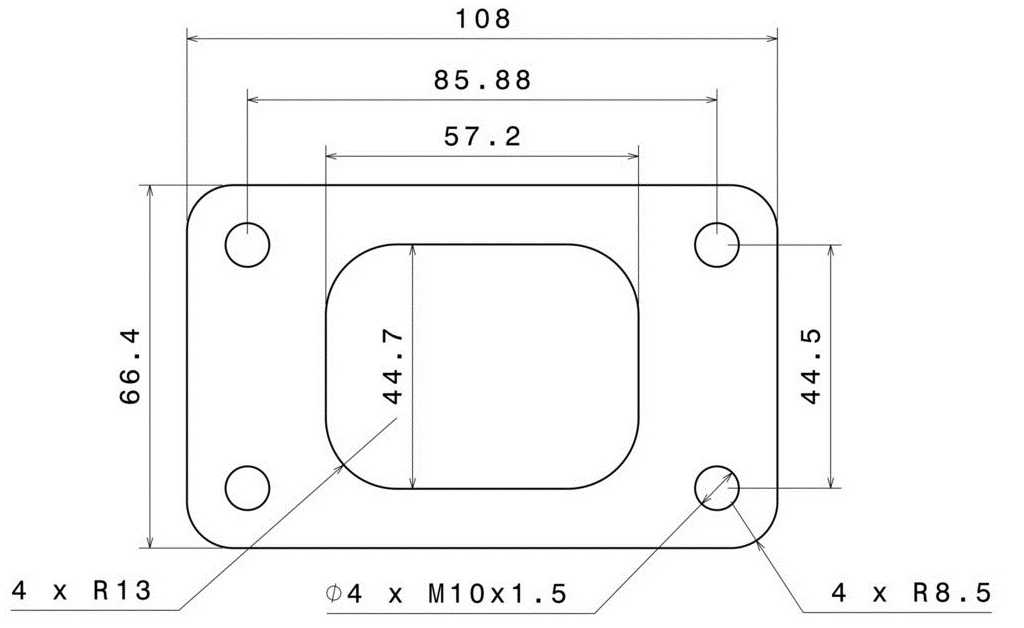

　　这类带T3法兰的四合一集气结构，最常见的应用场景是小排量内燃机的排气端改装与小批量定制生产环节，核心作用是将四个独立气缸排出的脉冲废气汇总到单一排气通路，对接后续的涡轮增压器或者排气中段管路。从实际装车的工况来看，这个部件直接承受排气高温与脉冲气流的冲击，所以底座法兰的安装孔位是严格按照T3法兰的通用接口标准设计的，四个安装沉孔均匀分布在法兰底座四角，安装时可以直接匹配对应规格的涡轮进气侧法兰面，不需要额外做转接板，能减少排气路径的泄漏点，也能压缩安装时的轴向占用空间。

　　设计过程中最先要敲定的是四个支管的汇入角度，既要保证四个支管的长度尽可能趋近一致，让各缸的排气脉冲不会在腔体内形成相互干扰的紊流，也要控制整体的外形轮廓，避免装车时和周边的发动机舱部件、防火墙或者悬挂结构产生干涉。每个支管的内壁都做了顺滑的过渡处理，从支管入口到汇流腔的位置没有突兀的折角，能降低排气的沿程阻力，减少排气背压对发动机动力输出的负面影响。支管和底座法兰的衔接位置做了加厚的圆角过渡，这个位置是焊接应力和热应力集中的区域，加大圆角能分散应力集中点，避免长期高温工况下出现焊缝开裂的问题。

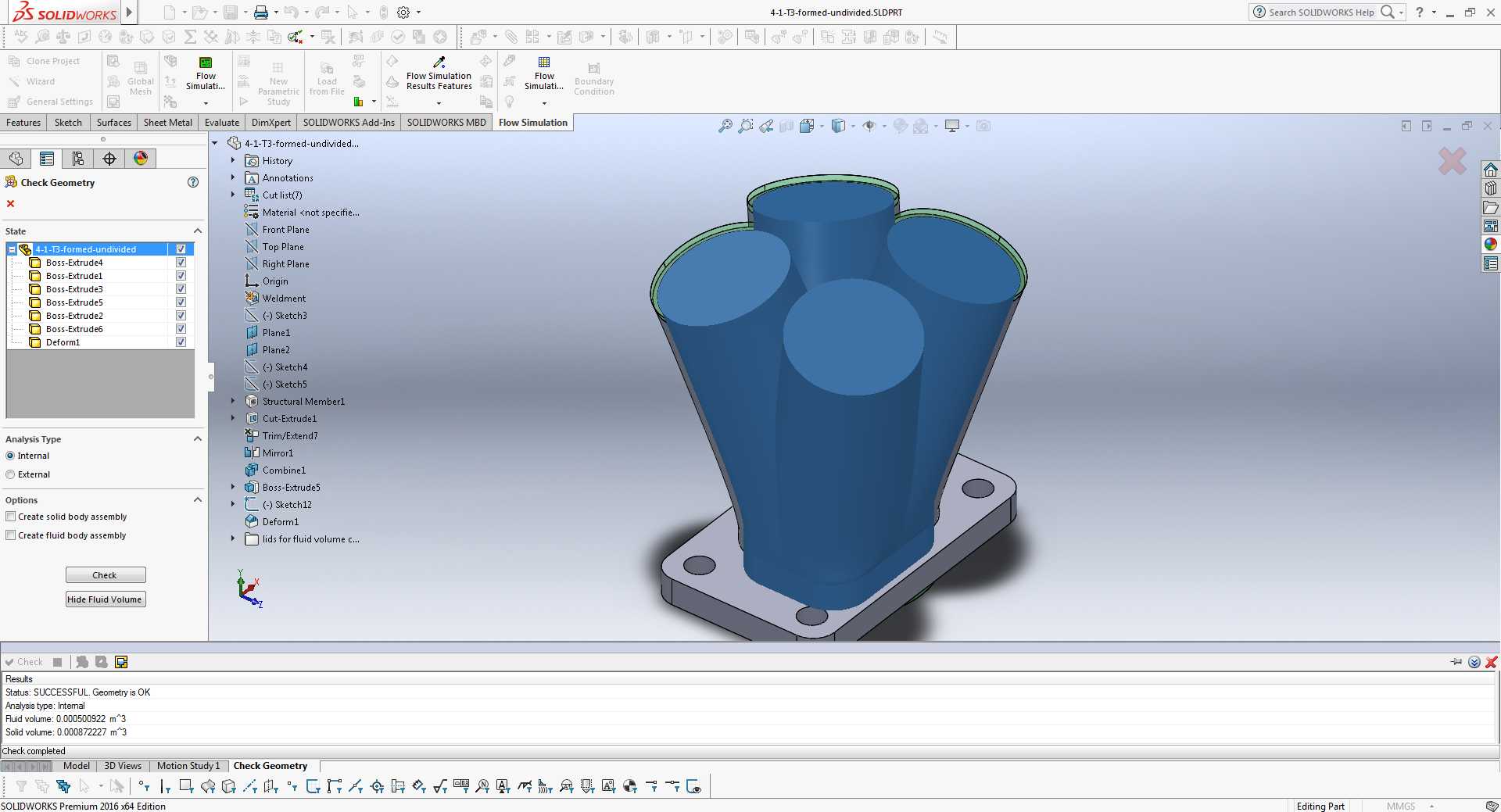

　　从结构配置来看，这个集气结构可以适配两种使用场景：不带流量盖的版本适配机加工一体成型的生产工艺，整体壁厚均匀，适合小批量数控加工试制，能保证内壁的光滑度；带流量测试接口的版本则是为了台架标定环节准备的，可以直接在预设位置安装流量或者压力传感器，不需要后期在管壁上打孔焊接测试接头，避免破坏管壁结构的完整性。如果是做焊接工艺的版本，四个支管和法兰底座可以拆分加工后再组焊，汇流腔的轮廓可以直接提取轮廓线存入焊接件的轮廓库，后续同类型的四合一集气结构设计时可以直接调用参数化轮廓，只需要调整支管长度和角度就能快速适配不同排量、不同缸间距的发动机需求，不需要从零开始做曲面建模。

　　安装边界上，法兰底座的平面度要求控制在合理范围内，安装时配合对应的耐高温密封垫就能实现完全密封，不会出现废气泄漏的问题；四个支管的入口端是圆形接口，尺寸匹配对应发动机的排气道出口直径，对接时可以采用焊接或者卡箍连接的方式，适配不同的改装与生产需求。整个结构的流体腔体容积经过反复校核，既不会因为容积过大导致排气脉冲能量衰减过快影响涡轮响应，也不会因为容积过小导致排气阻力陡增，能在动力响应和排气顺畅度之间找到平衡。
