T3无隔板涡轮增压器方形连接法兰结构

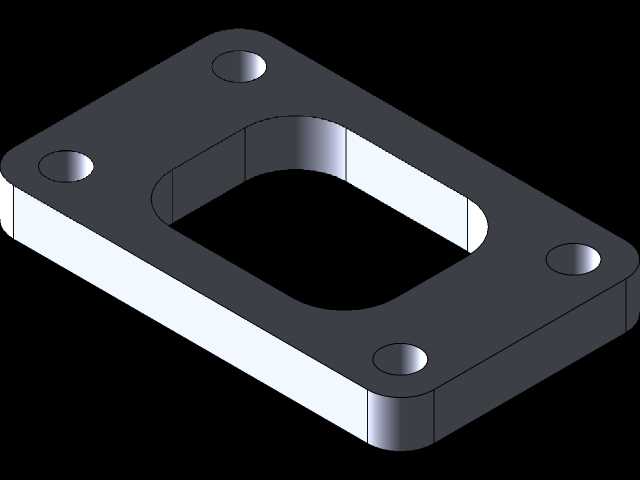

　　这款方形法兰主要应用于涡轮增压系统的进气端连接环节，匹配T3规格无隔板涡轮增压器的进口安装位，承担着涡轮壳体与上游进气管路之间的刚性连接、密封承压作用，在车用改装、小排量动力升级、工业小型增压机组的管路布局中十分常见。不同于常规圆形管路法兰，该法兰采用矩形板式结构，四个角位对称布置通孔安装位，安装时可通过螺栓直接贴合涡轮壳进气端面，中间的长圆形通流孔完全匹配涡轮压气机侧的进口流道轮廓，不会出现通流截面突变引发的进气紊流问题，能最大程度保障增压进气的顺畅度，降低压气机进口的流阻损失。从设计逻辑来看，法兰本体采用等厚薄板结构，边角做了统一的倒圆角处理，既避免了锐边在安装过程中割伤密封垫或操作人员，也能减少应力集中点，在长期承受管路振动、

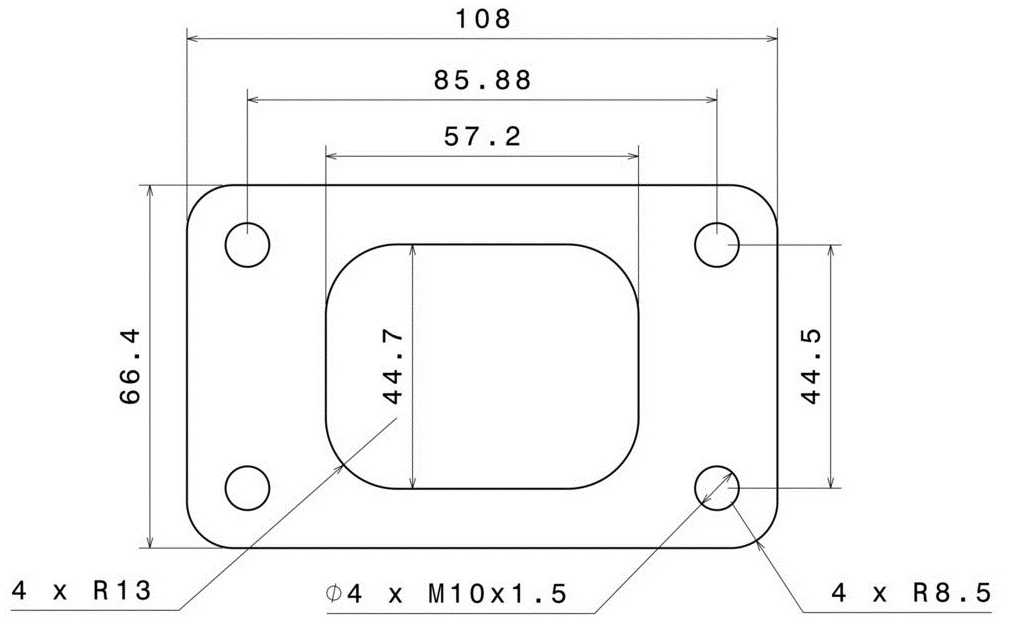

　　增压压力脉动的工况下，不会出现边角开裂的失效问题。四个安装孔的位置度公差控制在±0.1mm范围内，可完全适配T3系列涡轮增压器的原厂安装孔距，无需额外扩孔或调整管路位置，替换安装时的适配性极强。中间通流孔的边缘做了小尺寸倒角处理，装配时可顺畅引导密封胶圈或金属密封垫就位，不会出现切边导致的密封失效问题。在实际安装边界上，法兰的整体外轮廓尺寸控制在刚好覆盖涡轮进气端密封面的范围，不会额外占用周边的机舱或机组安装空间，对于布局紧凑的动力舱而言，能有效规避与周边管路、线束、支架的干涉问题。法兰的厚度经过受力校核，在承受常规车用增压系统最高2.5bar的增压压力时，本体变形量小于0.05mm，可持续保证密封面的平面度要求，

　　不会因长期受压变形出现漏气泄压问题。在配套选型时，该法兰可适配壁厚2-3mm的铝合金或不锈钢进气管路，焊接或卡箍连接均可兼容，通流截面的面积经过测算，完全满足T3规格涡轮增压器最高400马力动力输出的进气流量需求，不会在高转速大负荷工况下出现进气节流问题。不同于带隔板的分流式法兰，这款无隔板结构的通流路径无任何遮挡，进气阻力更低，更适合追求高响应速度的增压系统调校场景，安装时只需在两侧贴合面匹配对应厚度的耐高温密封垫，按对角顺序逐步拧紧螺栓至规定扭矩，即可实现稳定的密封连接，日常维护时拆装也十分便捷，无需拆解周边其他管路组件即可完成法兰的更换或密封件的替换作业。
