本田发动机罩支撑杆固定夹结构设计

　　日常车辆维保作业中，打开发动机舱盖后需要依靠支撑杆维持舱盖的开启姿态，这个固定夹就是用来锁定支撑杆端部位置、避免支撑杆滑脱导致舱盖意外下落的核心小部件，别看它体积不大，一旦出现断裂或卡合失效，维保作业时很容易出现舱盖砸落的安全隐患，是整车覆盖件附件里容易被忽略但作用关键的紧固件。

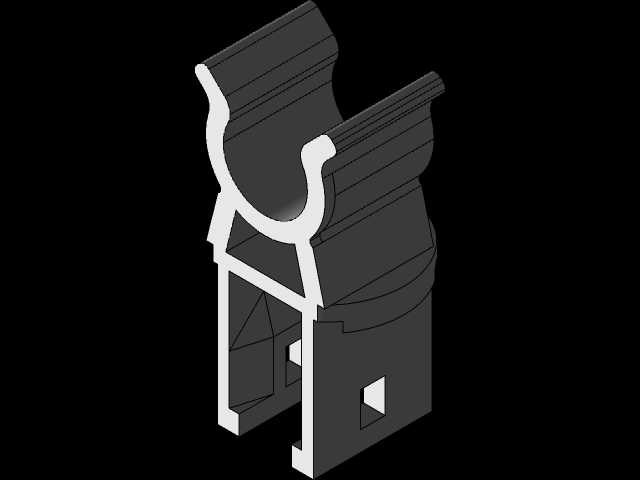

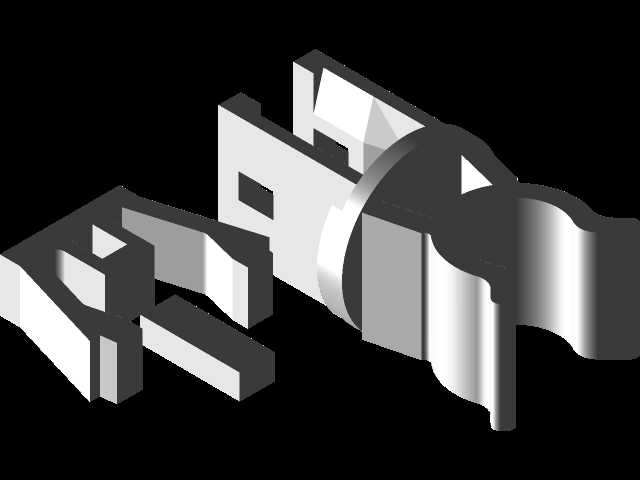

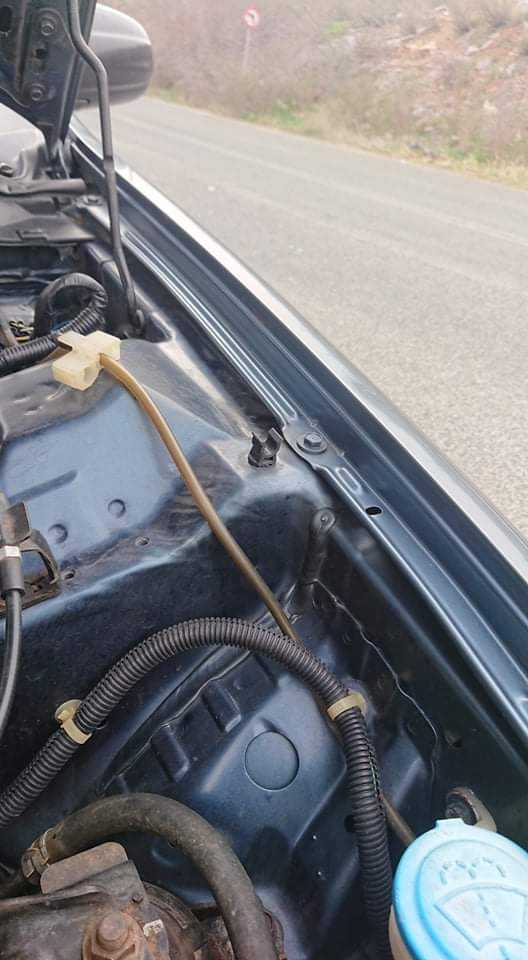

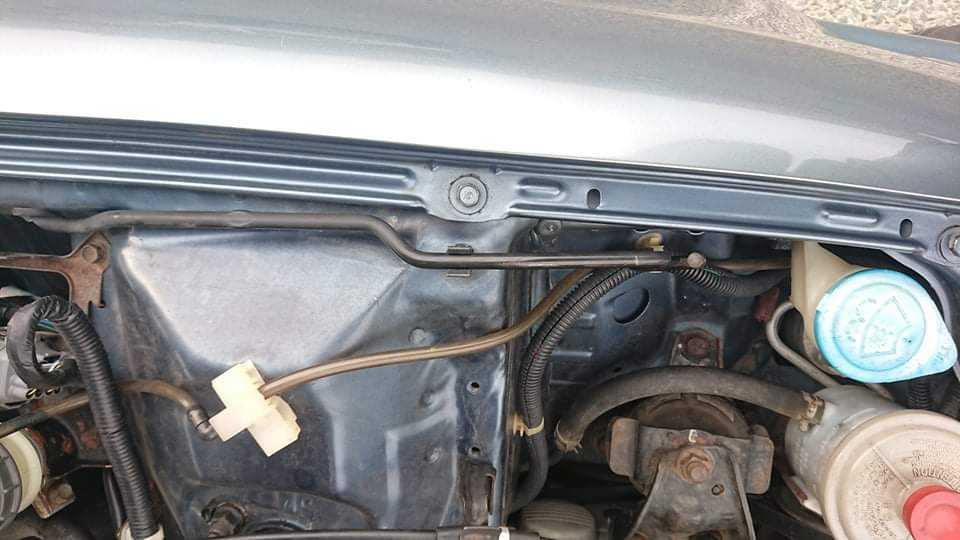

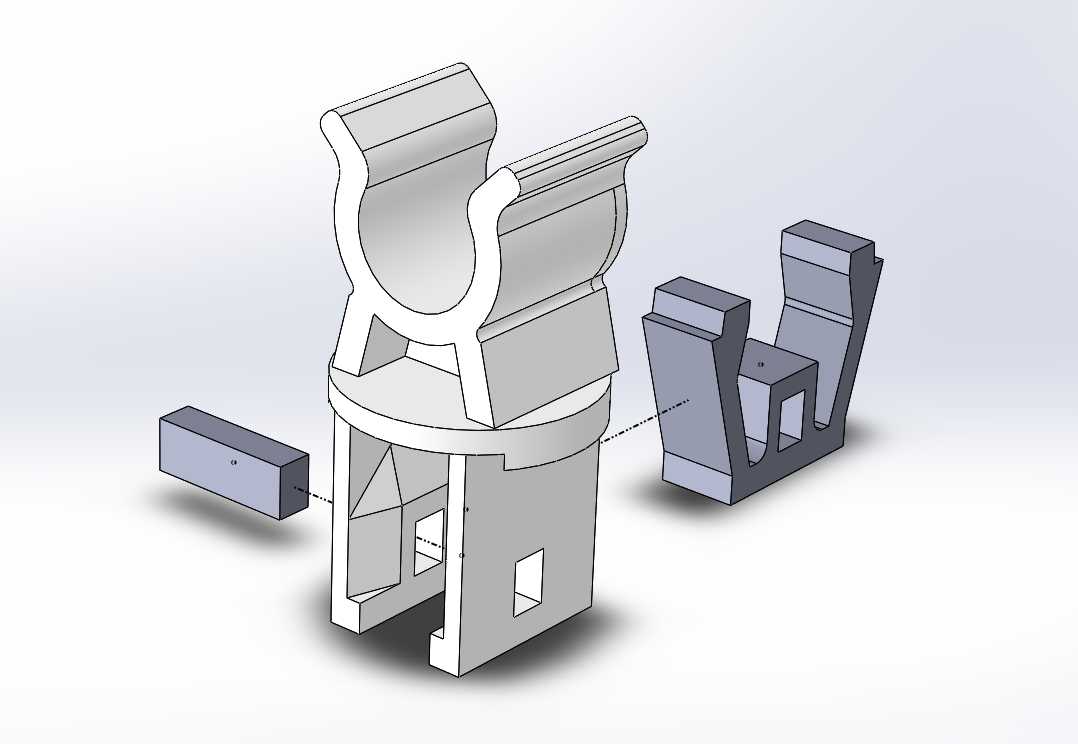

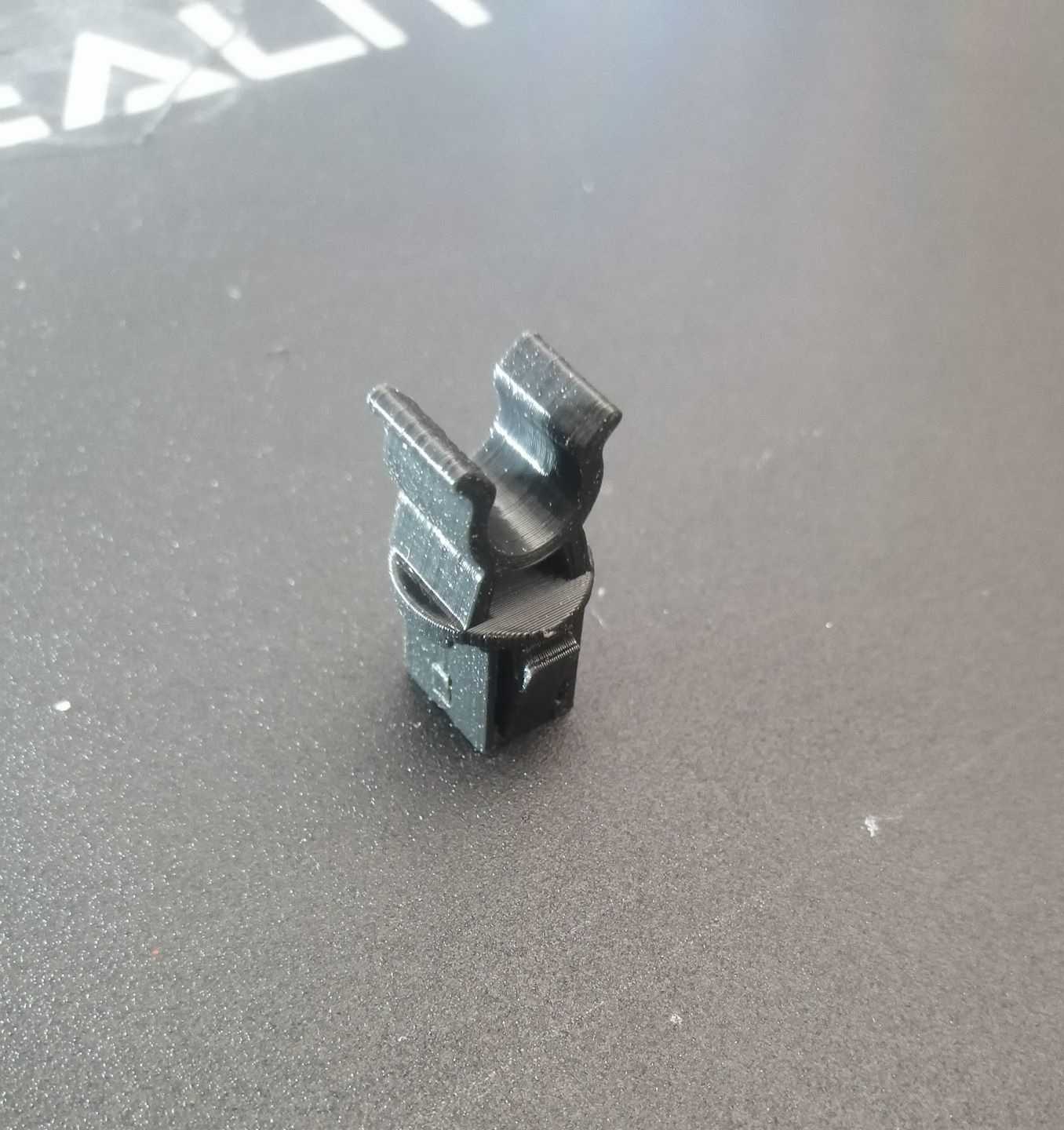

　　从实际装车场景来看，这类固定夹需要适配ej/ek系列本田车型的发动机舱钣金安装位，安装时直接卡入预设的钣金开孔内，不需要额外的螺栓或焊接固定，依靠自身的弹性卡爪结构实现与钣金基座的牢固连接，拆装效率很高，符合汽车总装线快装快拆的工艺要求。设计这类卡扣类零件时，首先要考虑的是反复插拔的耐用性，车辆使用周期内可能会经历数十次甚至上百次的发动机舱开启关闭操作，固定夹的卡合部位需要承受支撑杆的侧向推力与插拔时的摩擦力，因此结构上做了分层的卡接槽设计，上部的卡槽用来容纳支撑杆的球头或杆端结构，下部的弹性卡爪则用来抱紧钣金安装孔的边缘，两个功能区域的结构做了分隔，避免插拔支撑杆时的作用力直接传递到钣金卡接位导致松脱。

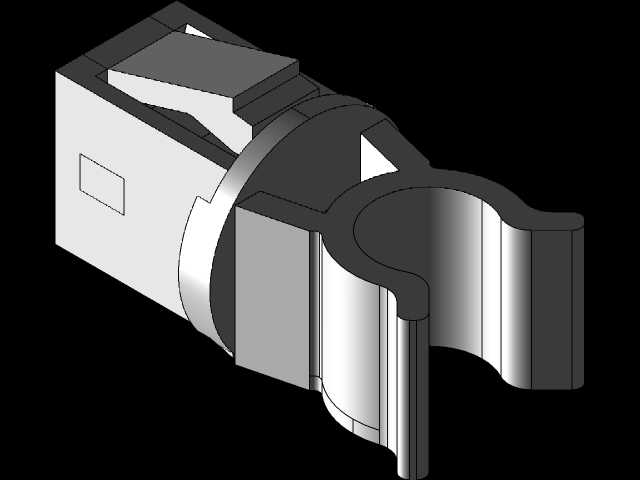

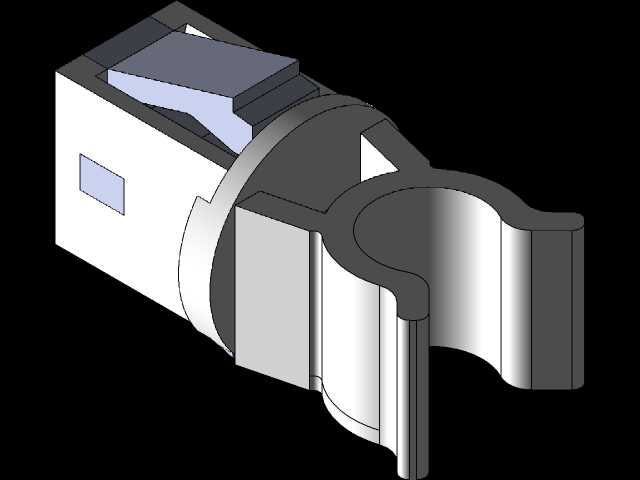

　　外形尺寸方面，这类固定夹整体属于小型注塑或冲压金属件，整体高度不超过3厘米，横向最大宽度控制在2厘米以内，不会占用发动机舱过多的布置空间，安装边界需要匹配原车钣金孔的孔径与周边的避让空间，设计时特意将外侧的卡爪做了导向斜面，安装时只需要对准孔位按压即可到位，不需要额外的安装工具，徒手就能完成更换作业。卡合槽的内径尺寸严格匹配对应车型支撑杆的端部直径，间隙控制在0.2毫米以内，既保证支撑杆能够顺利卡入，又不会因为间隙过大出现行驶过程中的异响或松旷。

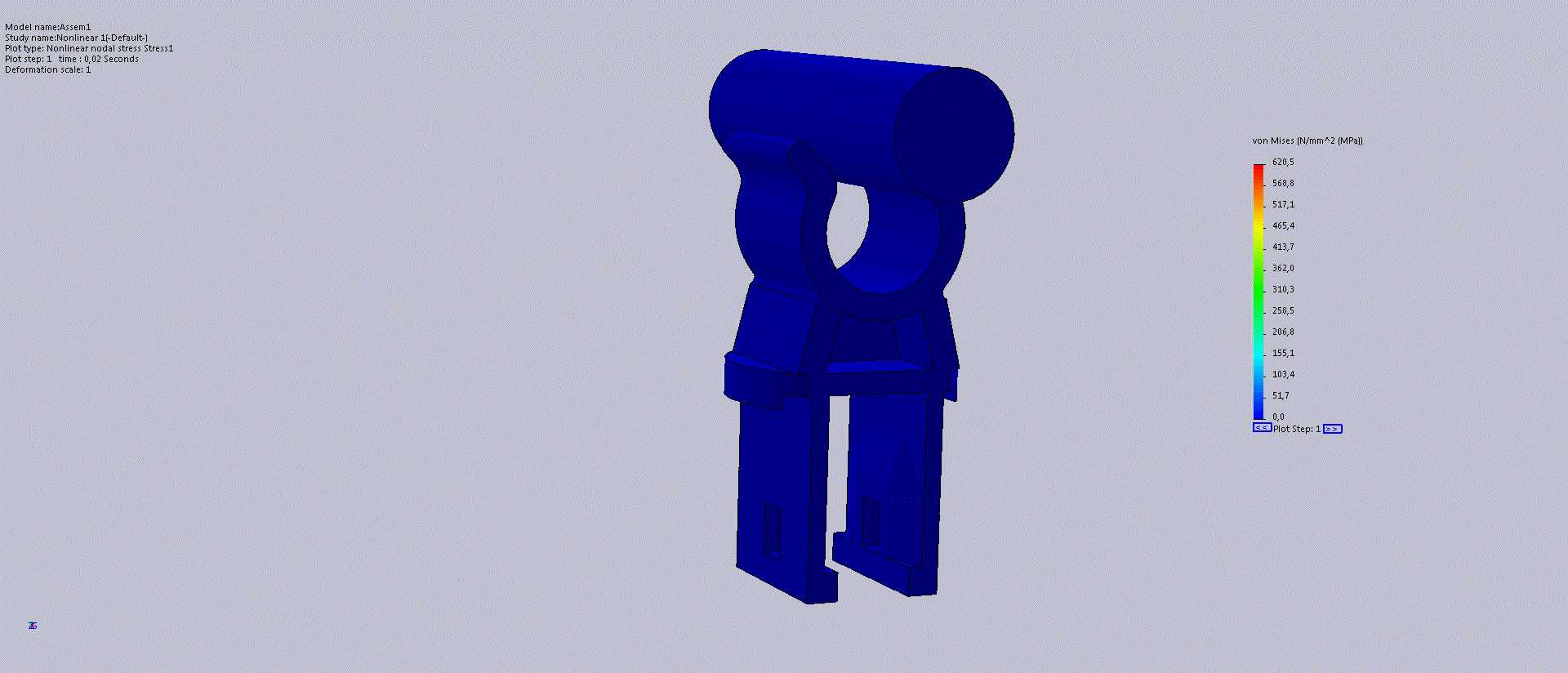

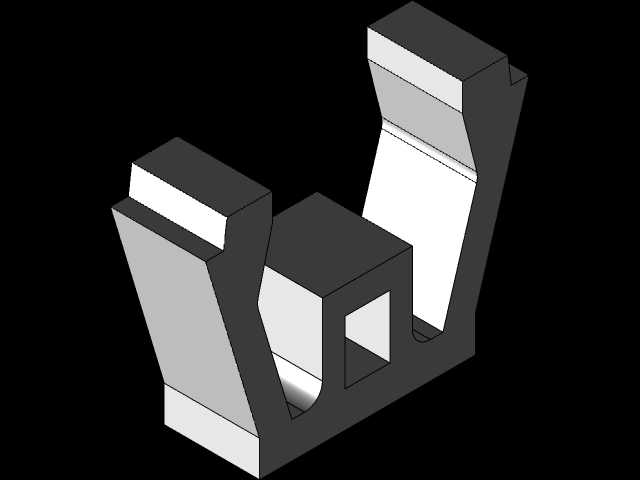

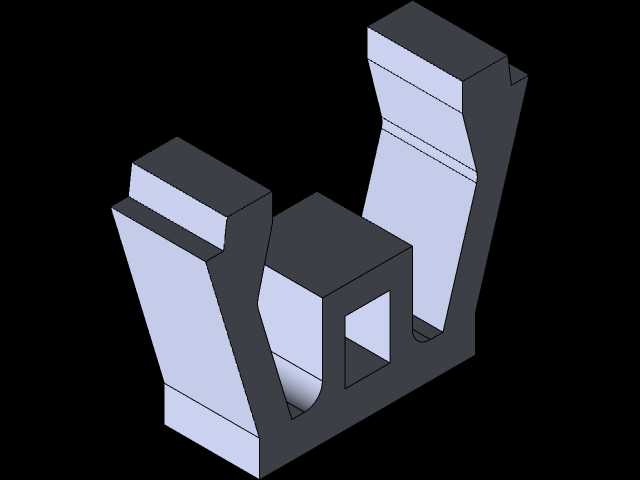

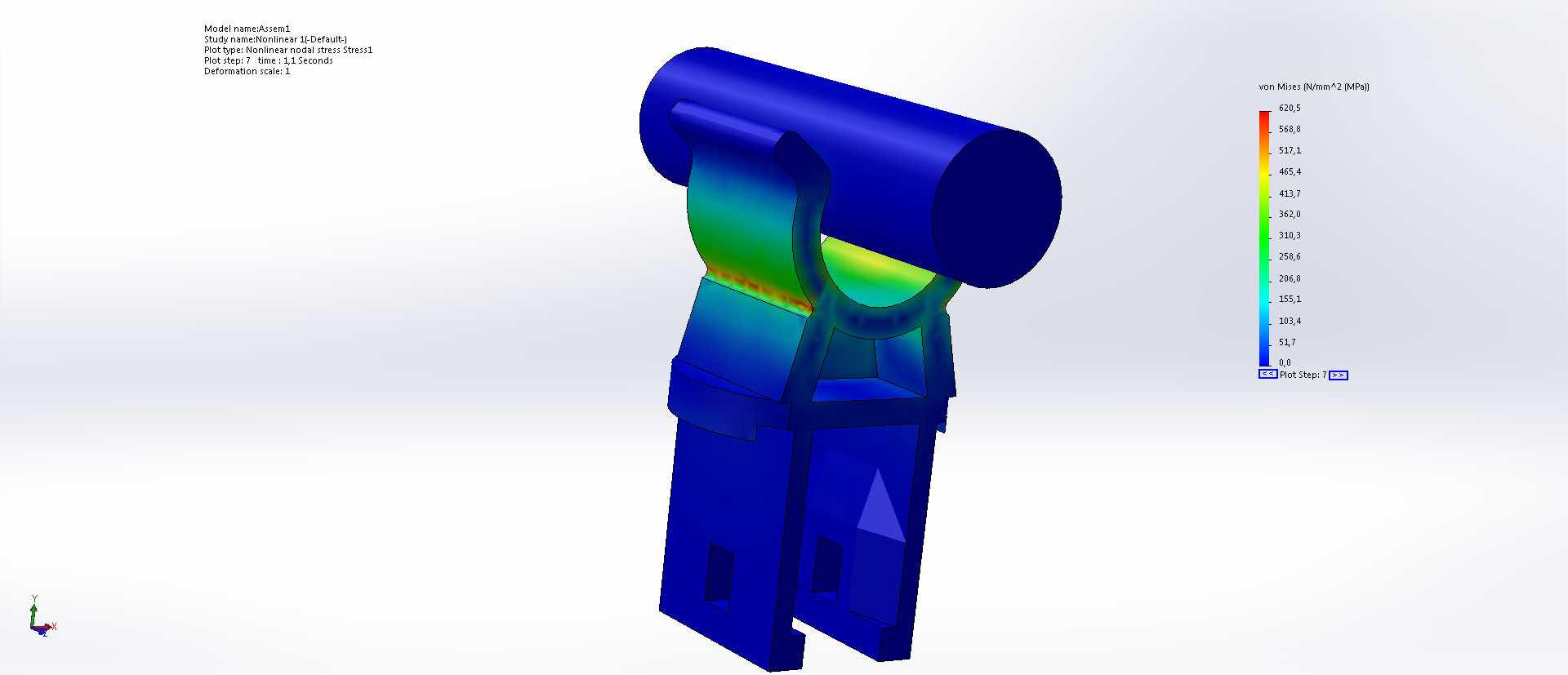

　　从结构受力角度分析，发动机舱盖开启后，支撑杆承受的是舱盖的重力分力，这个力会通过杆端传递到固定夹上，因此固定夹的卡槽部位做了加厚的加强筋设计，避免长期受力出现开裂变形，下部与钣金连接的卡爪做了倒钩结构，卡入钣金孔后倒钩会牢牢勾住钣金背面，即使受到向上的拔脱力也不会轻易脱出，同时卡爪的弹性变形量经过反复校核，既能保证安装时的按压力度在合理范围内，不会因为过硬导致安装困难，也不会因为过软导致卡接不牢。实际使用中这类固定夹常见的失效形式是长期受发动机舱高温影响导致材料老化变脆，或者拆装时用力不当导致卡爪断裂，因此建模时需要重点关注卡爪与主体连接部位的圆角过渡，避免应力集中，同时各个卡接面的拔模角度要符合注塑或冲压的工艺要求，保证量产时的成型合格率。
