四轴Arduino电机驱动控制板结构设计

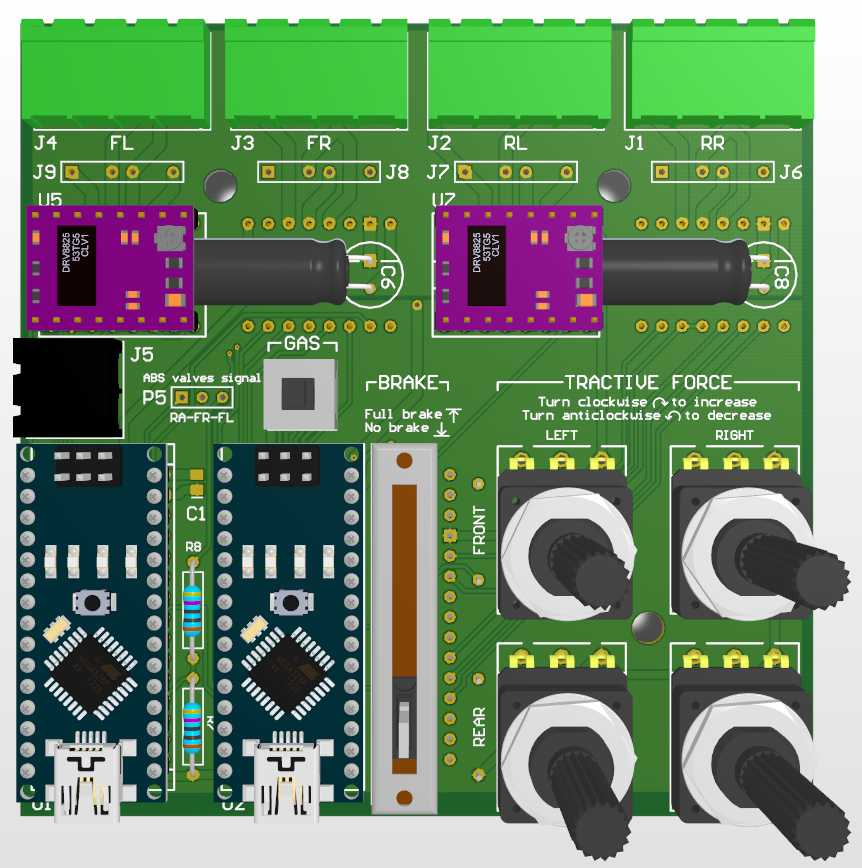

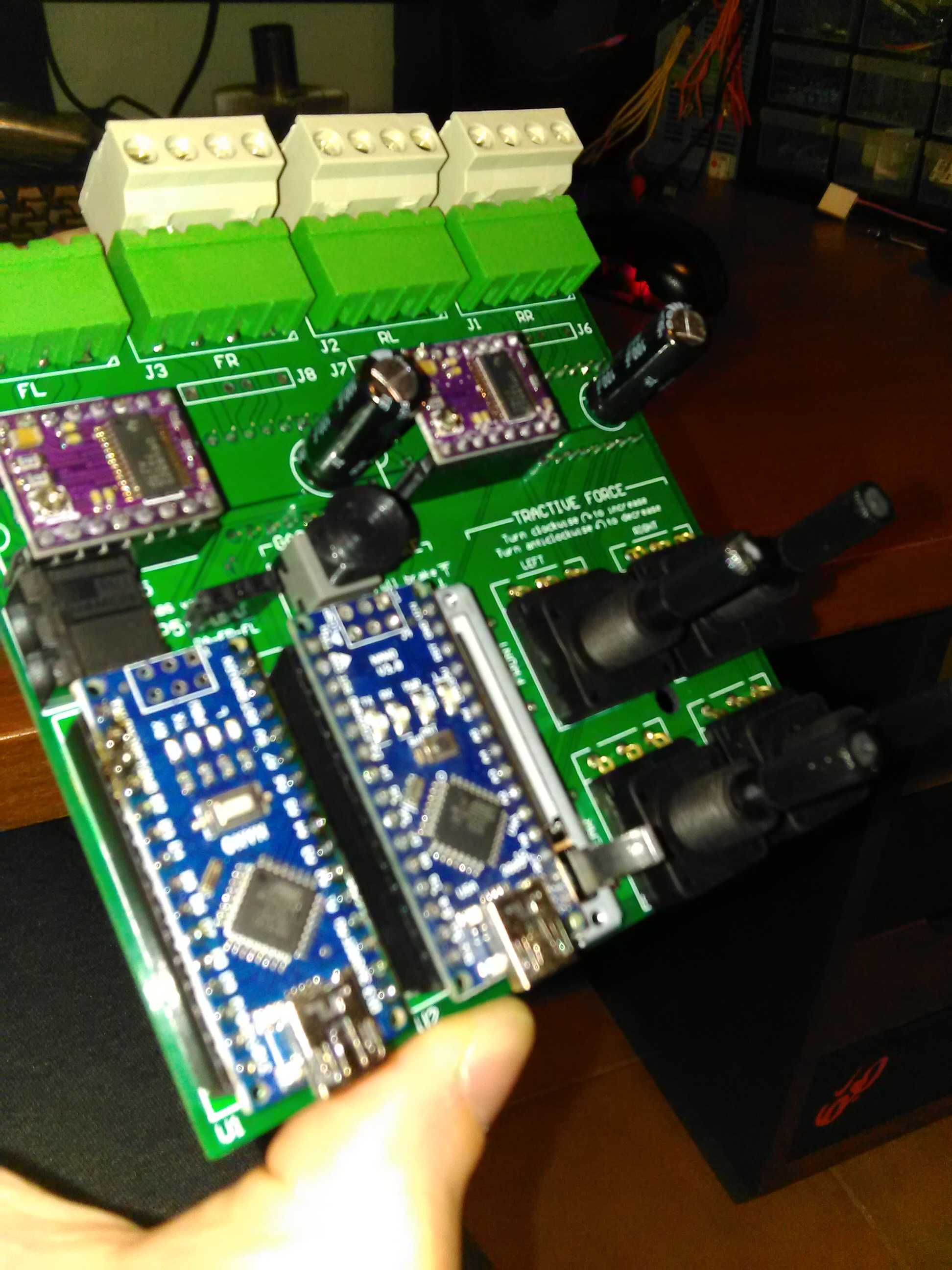

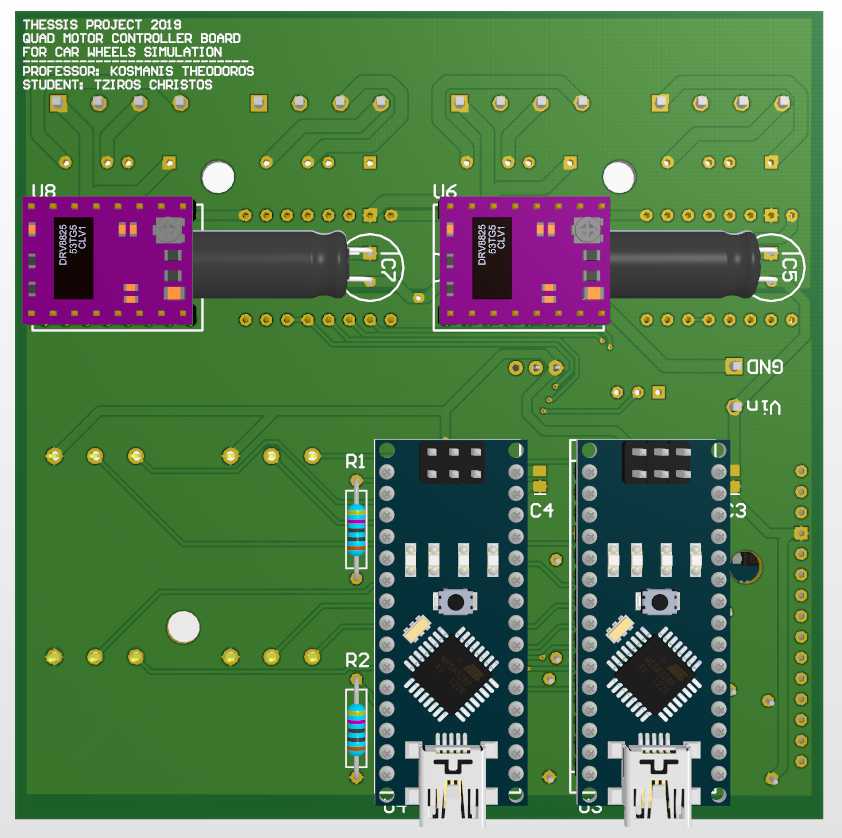

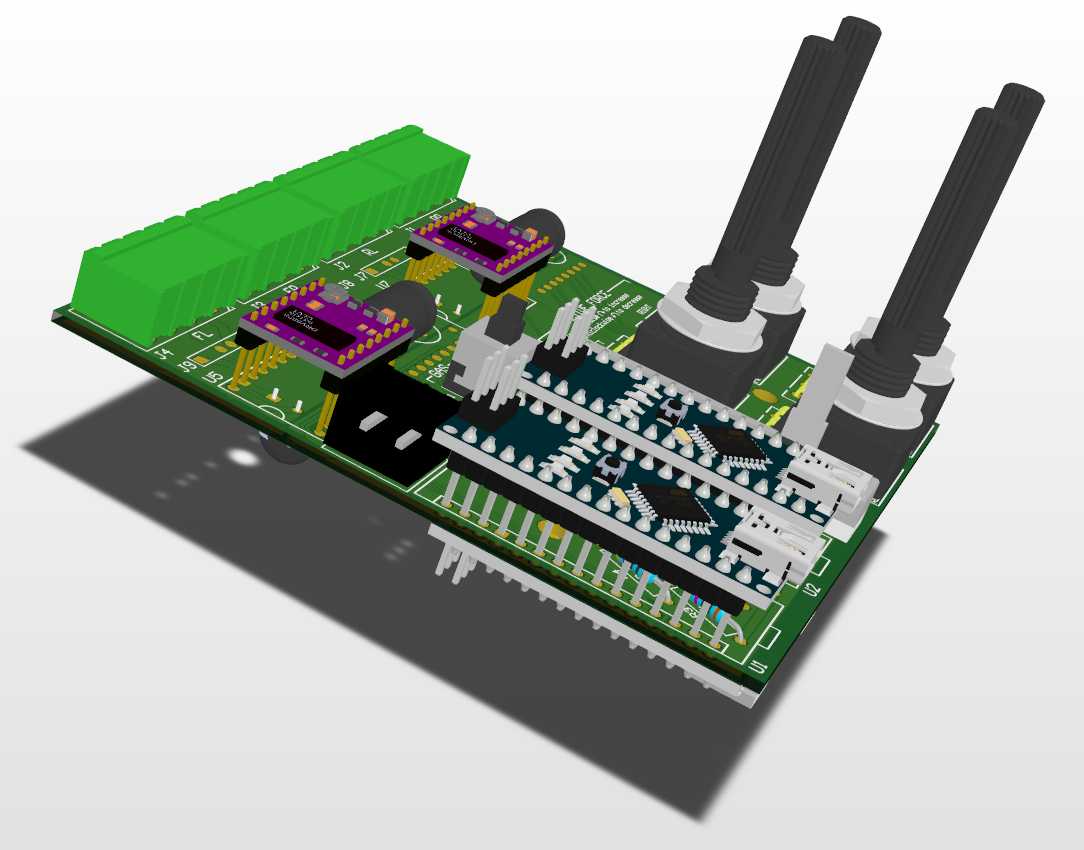

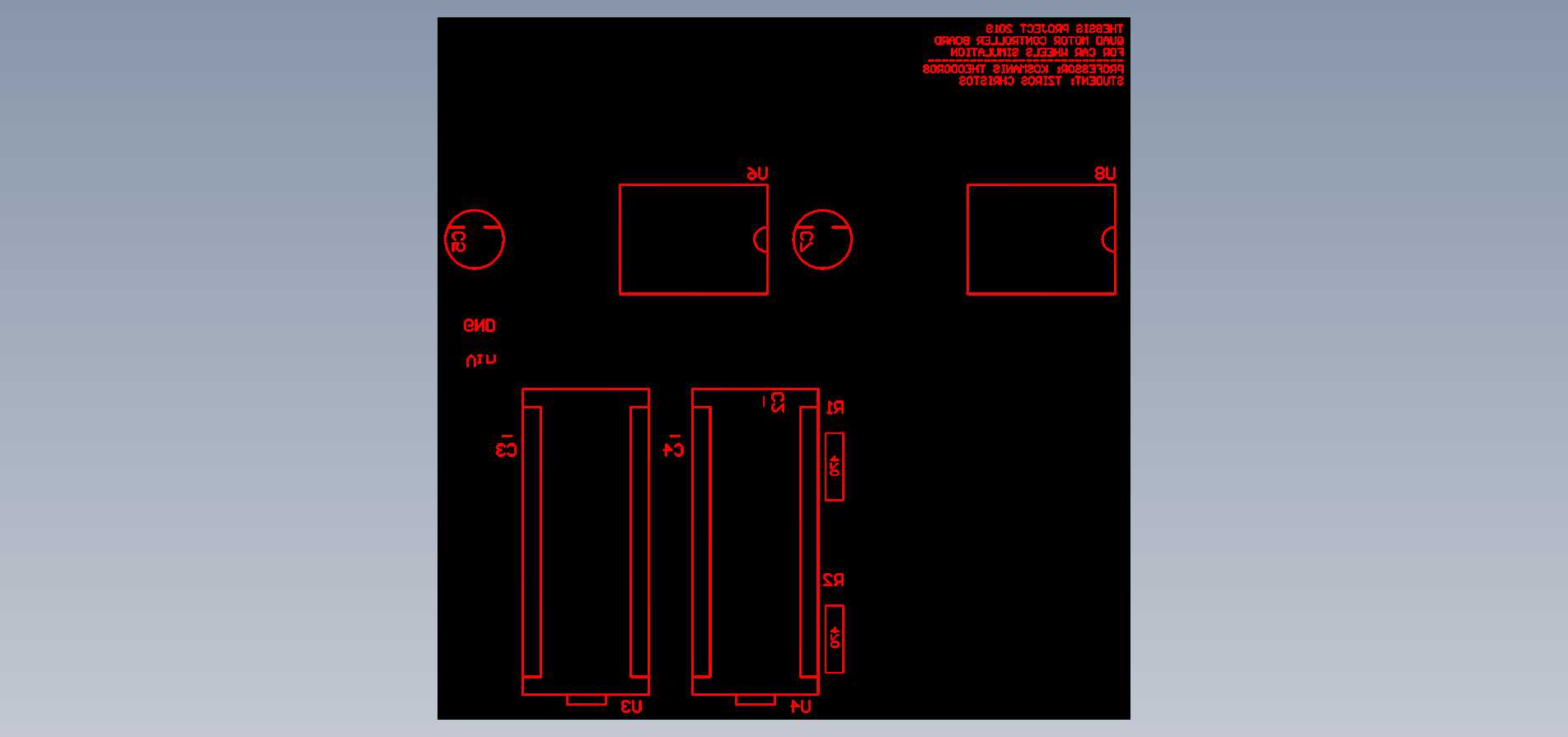

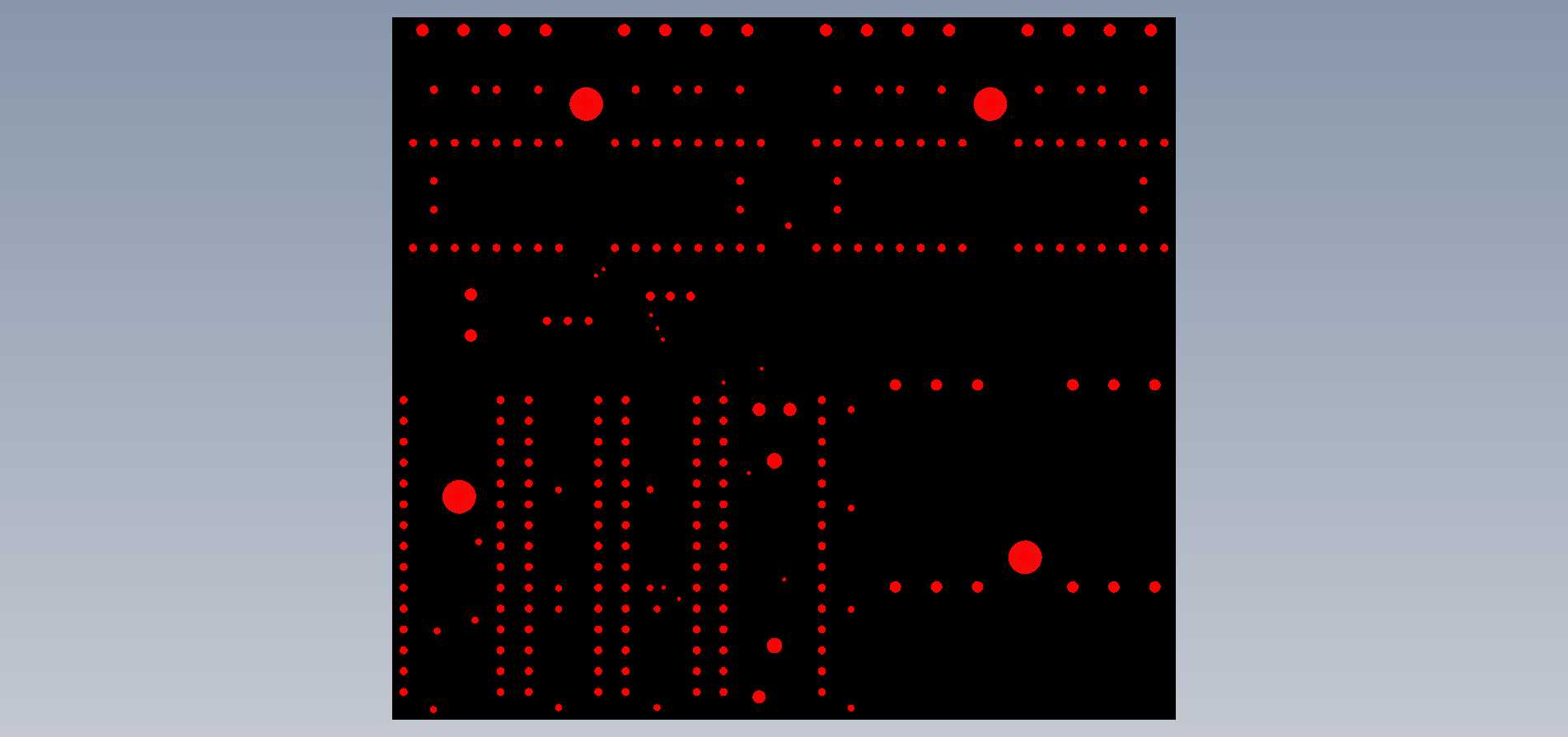

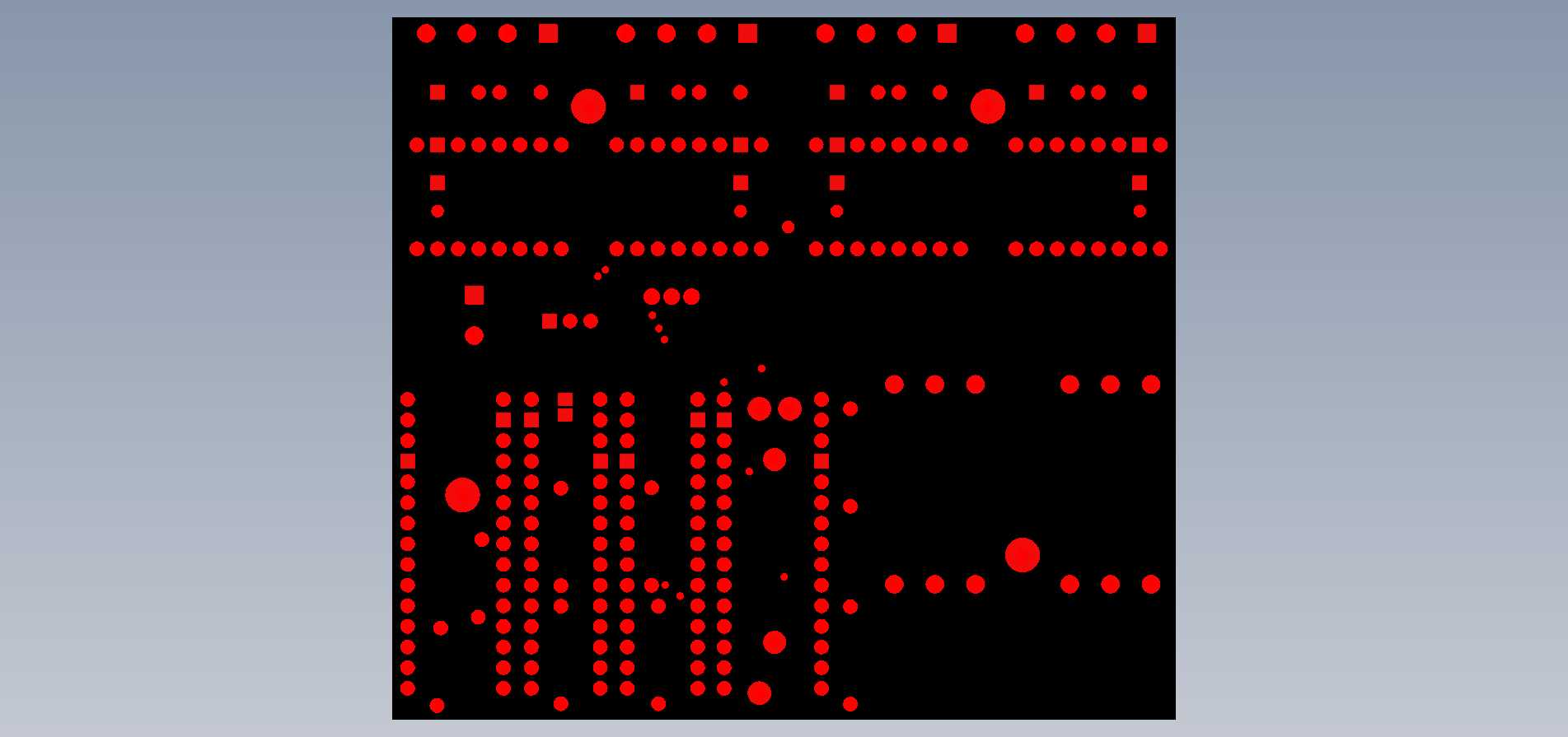

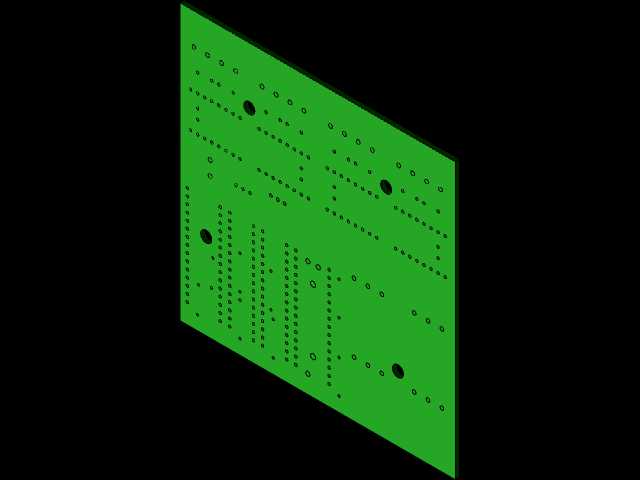

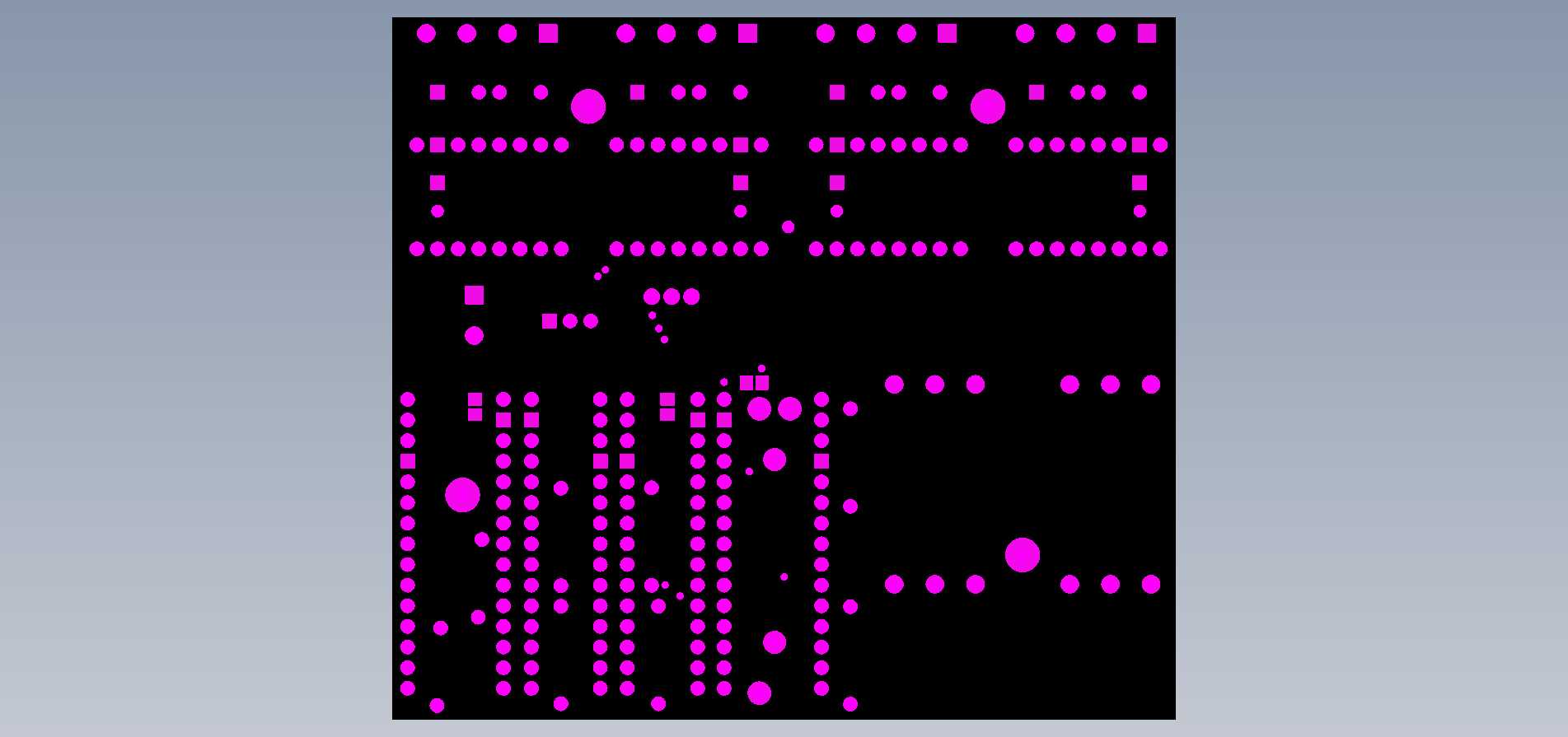

　　这款四电机控制板的结构设计，核心围绕小型多轴运动执行场景的驱动需求展开，常见于桌面级小型运动平台、教学实验运动装置、轻型自动化执行模组的驱动层搭建，作为控制核心与步进电机之间的信号、功率衔接载体，承担四路步进电机的驱动信号放大、电流分配、接口转接功能。设计初期优先考虑安装空间的适配性，整体板型采用矩形布局，边缘预留统一的安装固定孔位，可直接适配标准型材框架的安装间距，无需额外设计转接支架，板上元件排布严格遵循强弱电分离原则，功率驱动区域与核心控制接口区域保持足够的电气安全间距，避免大电流走线对控制信号产生干扰。板载四路drv8825驱动模块的安装位采用沉金焊盘设计，每个驱动位周边预留散热片安装空间，可根据负载电流大小选配被动散热片，

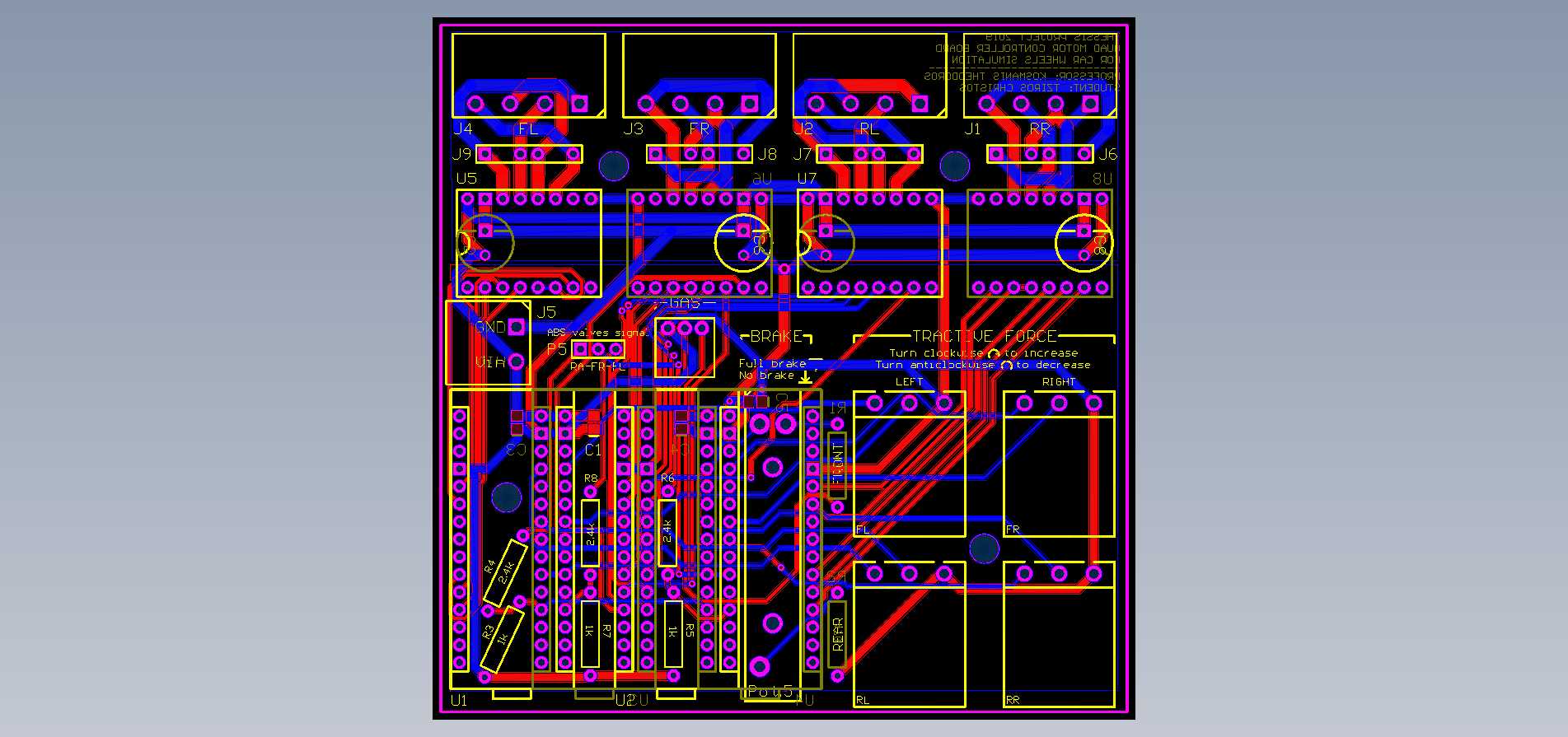

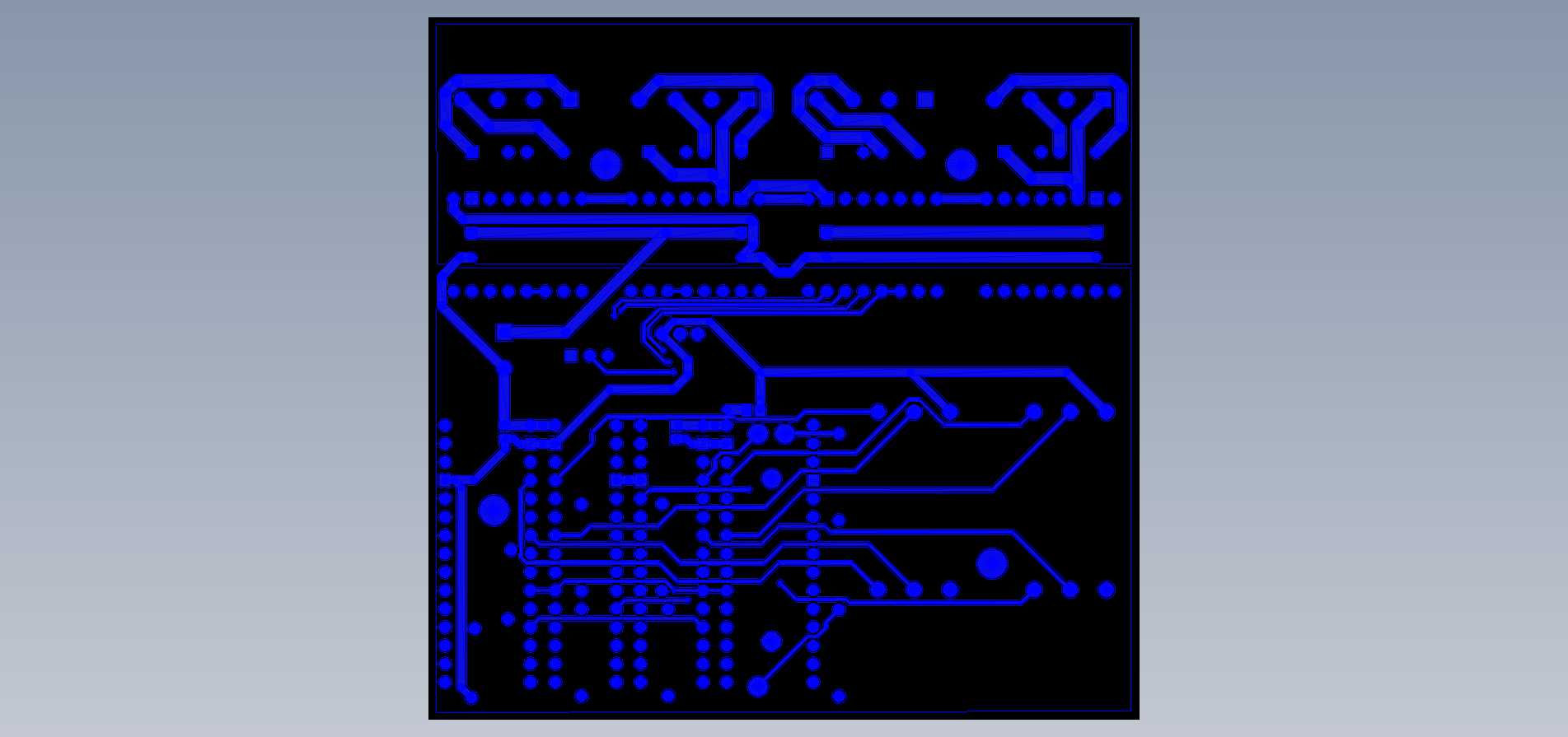

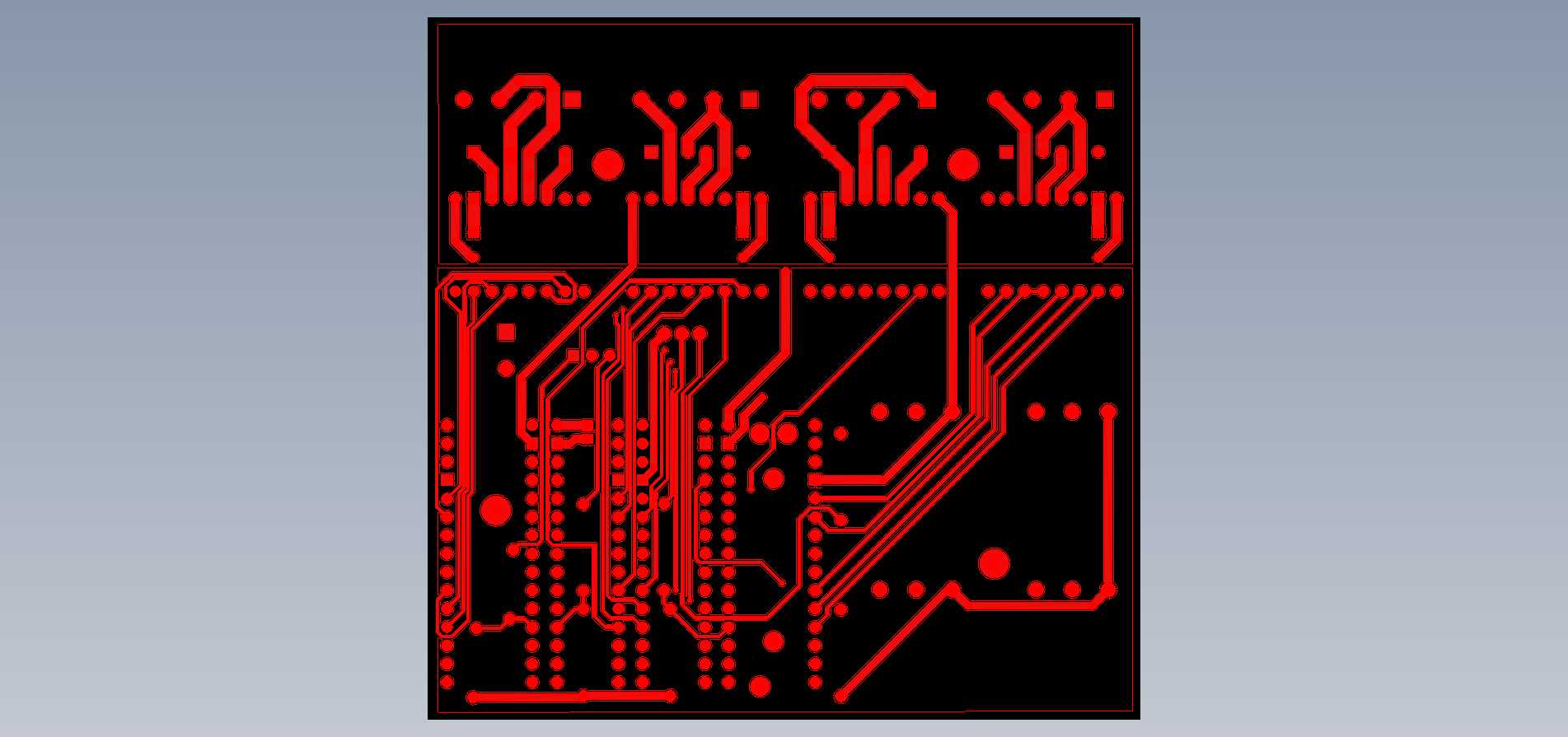

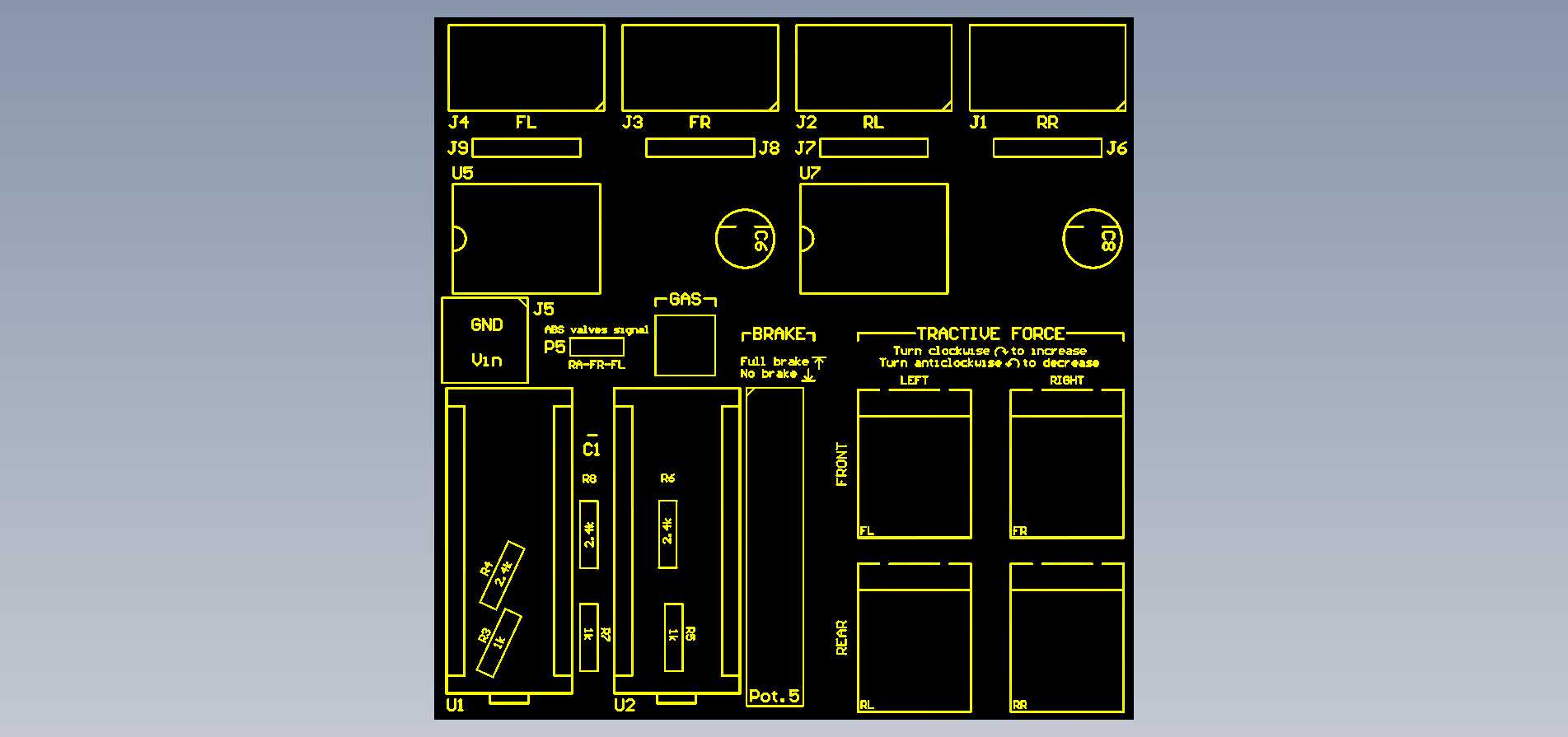

　　保证长时间运行时驱动芯片的结温处于安全区间。接口部分做了分区规划，一侧设置大电流接线端子用于电机绕组与电源输入的连接，端子采用栅栏式结构，可适配不同线径的动力线缆，接线后抗拉扯能力强，适合设备内部布线后的长期固定；另一侧设置排针接口用于对接Arduino Nano核心控制板，排针引脚定义与标准Nano板完全匹配，核心板可直接插接无需飞线，降低组装接线的出错概率。板上还集成了状态指示元件与参数调节电位器，电位器采用立式安装结构，调节旋钮突出板面上层，调试时无需拆解设备外壳即可直接用螺丝刀调整驱动电流参数，适配不同扭矩规格的步进电机。PCB层叠设计兼顾信号完整性与载流能力，动力走线宽度满足单路2A持续电流的载流要求，

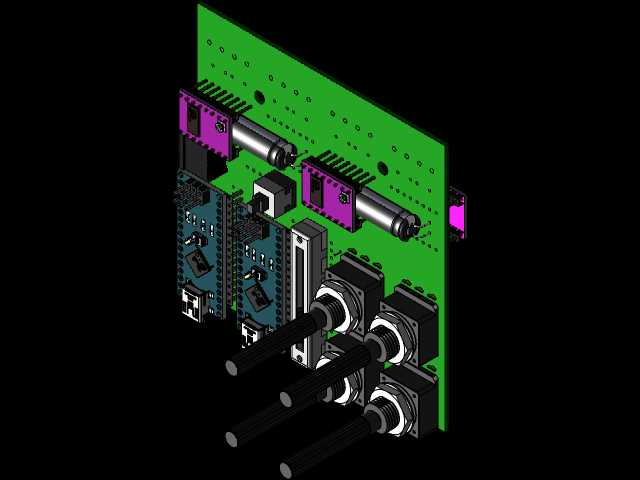

　　信号走线做了等长处理，保证四路驱动的脉冲信号同步性，避免多轴运行时出现不同步的丢步问题。整体结构的安装边界充分考虑小型设备的内部空间限制，板上最高元件为立式接线端子与电位器，整体高度控制在常规电子元件安装的标准范围内，可直接嵌入设备的控制仓内，与其他控制模块堆叠安装时不会出现元件干涉。设计过程中同步考虑生产加工的工艺性，所有元件封装选用通用量产规格，无需定制特殊元件，贴片元件的排布满足SMT贴装的最小间距要求，插件元件的引脚间距符合波峰焊的工艺标准，可直接交付常规PCB打样厂商生产，无需额外调整工艺参数。
