两片式浮动通风盘制动结构设计

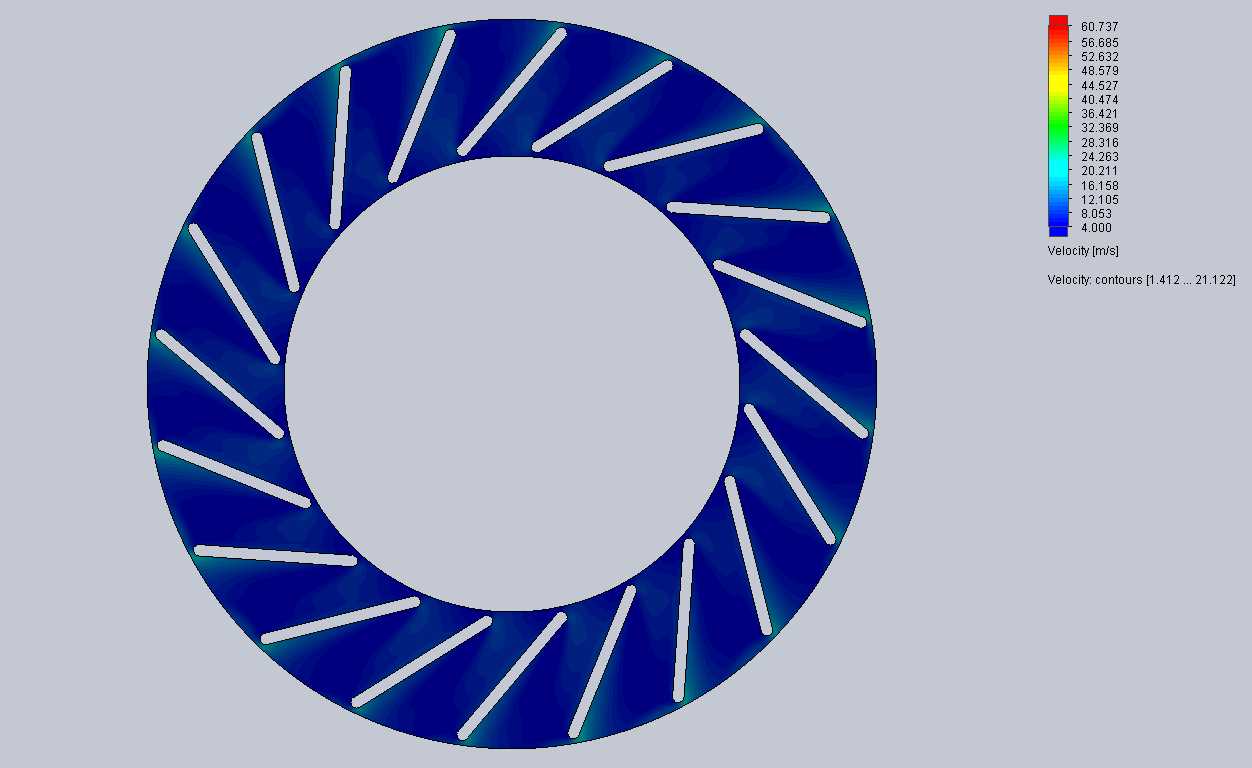

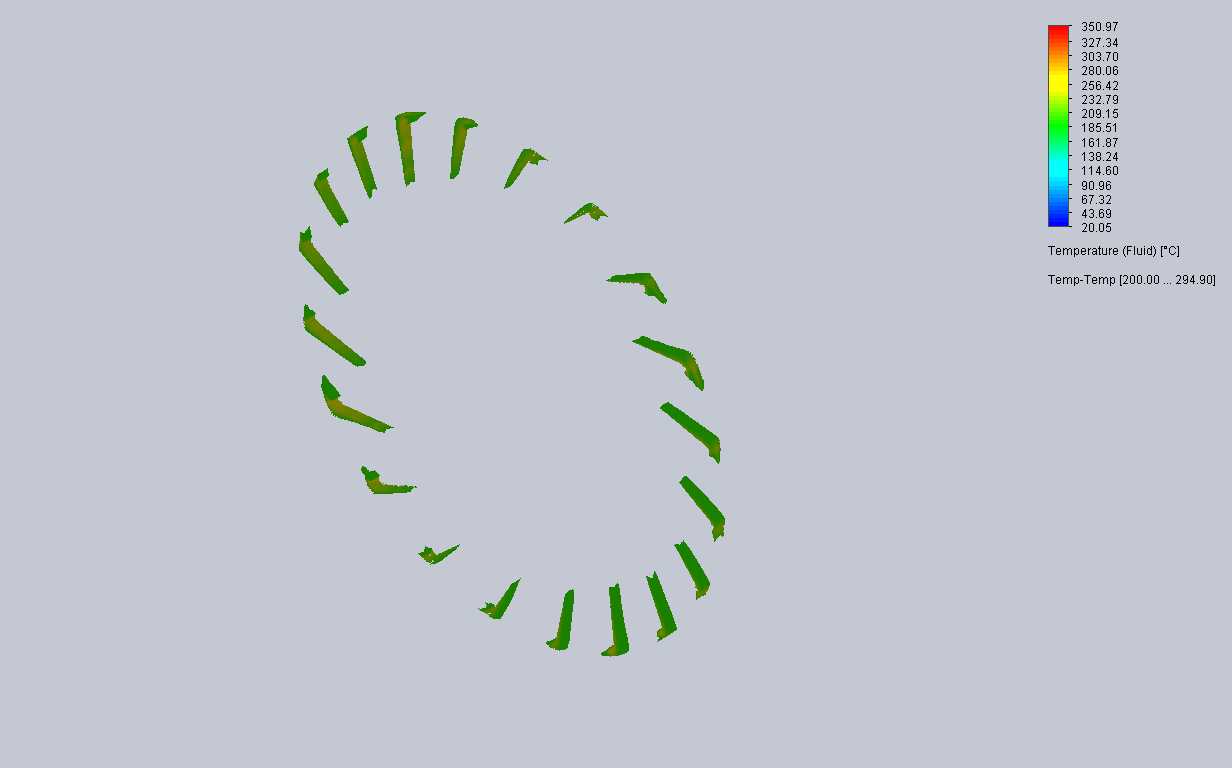

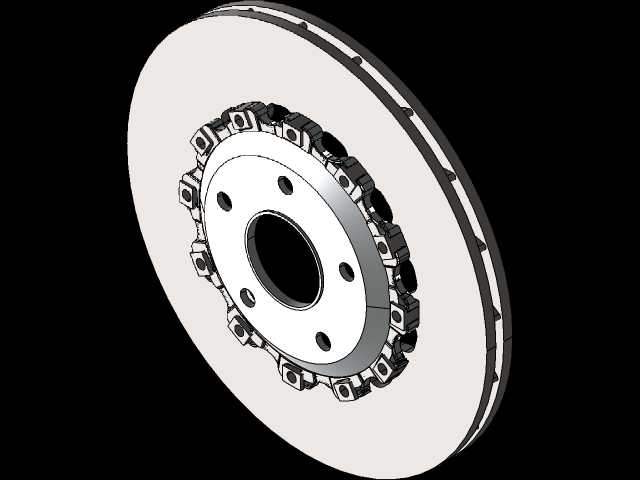

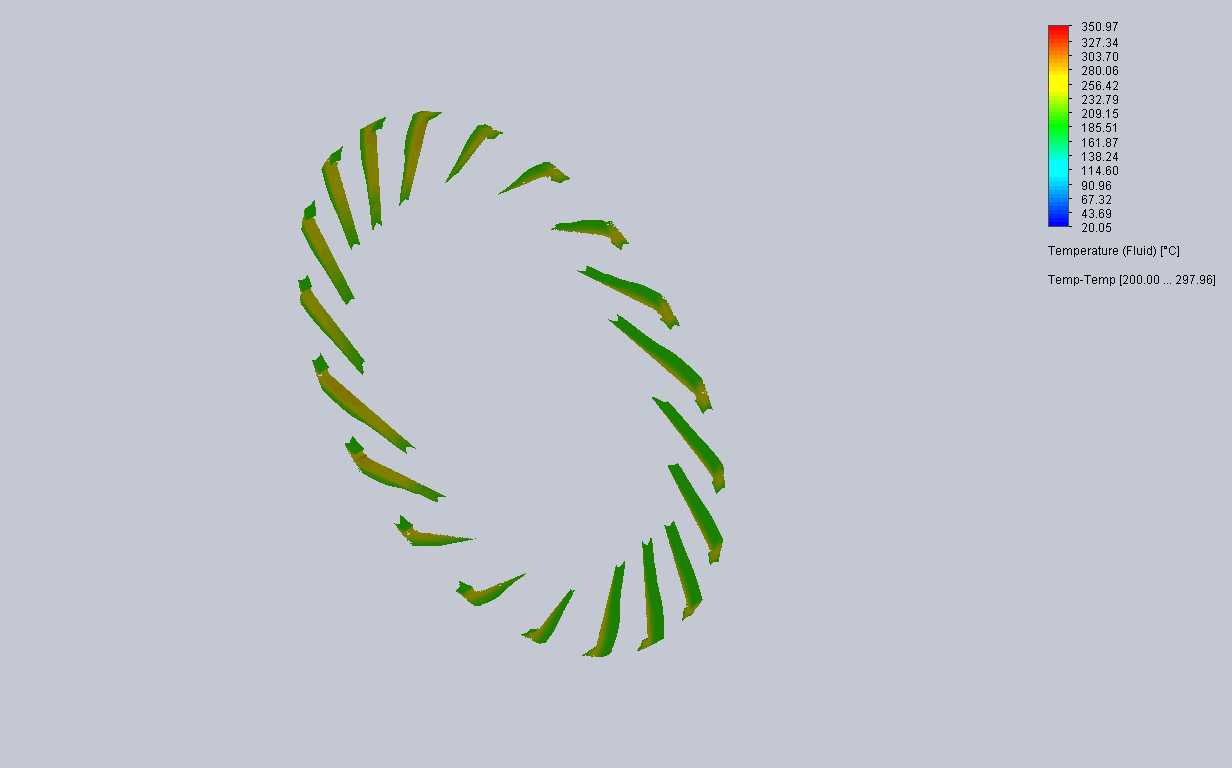

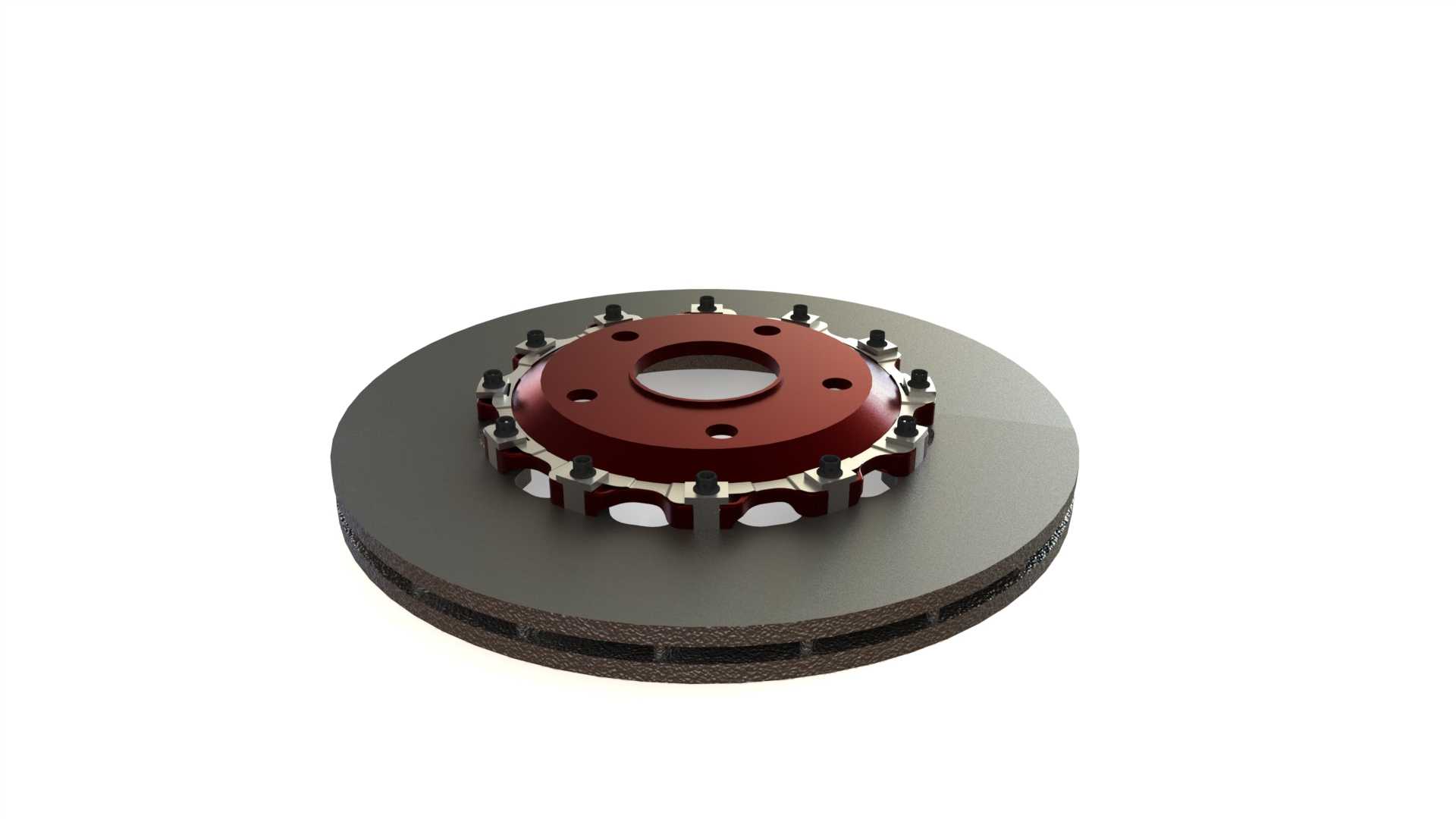

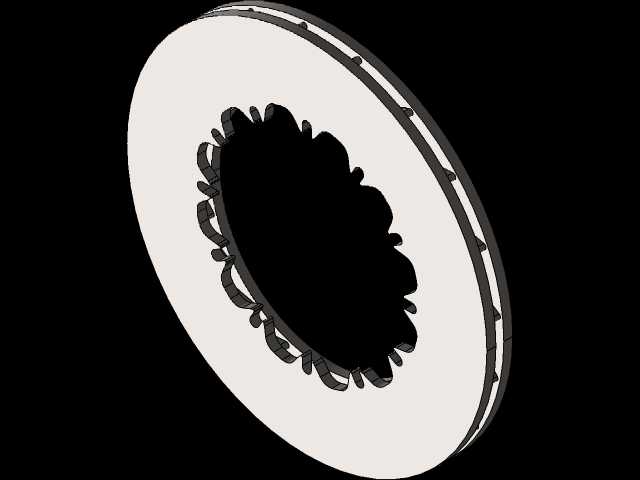

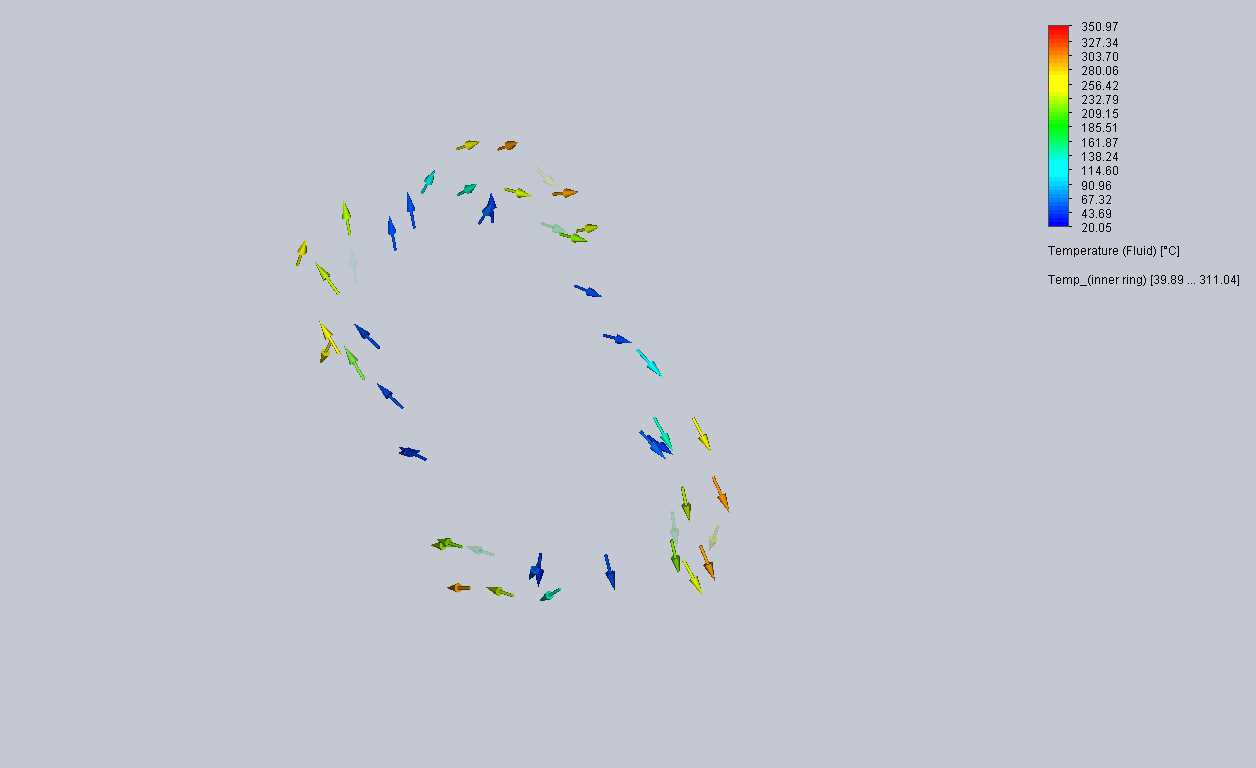

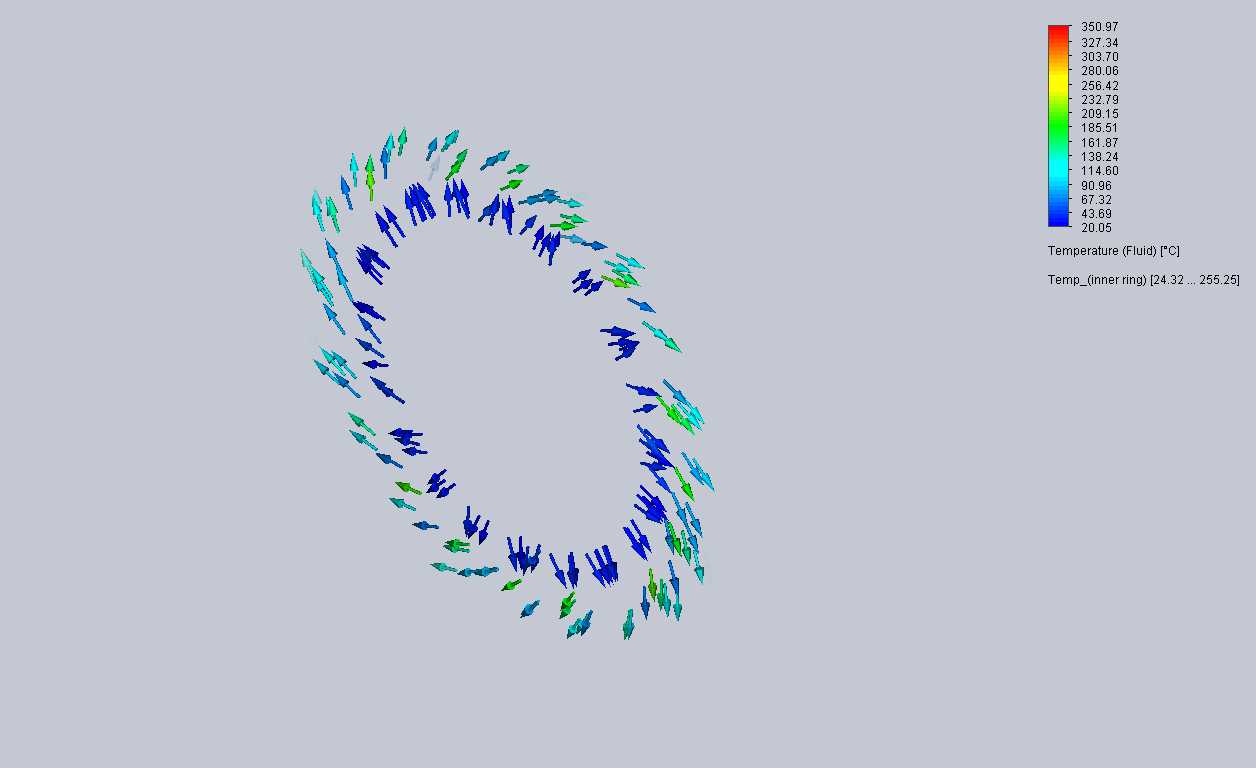

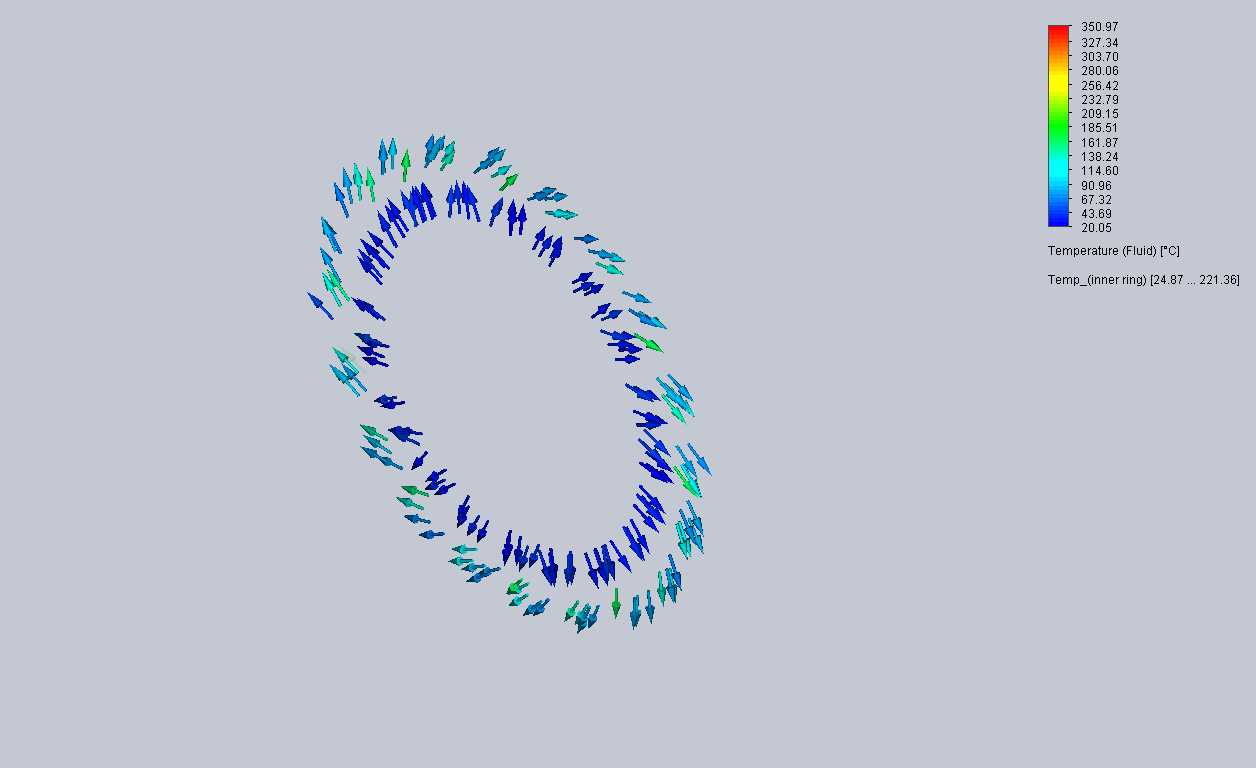

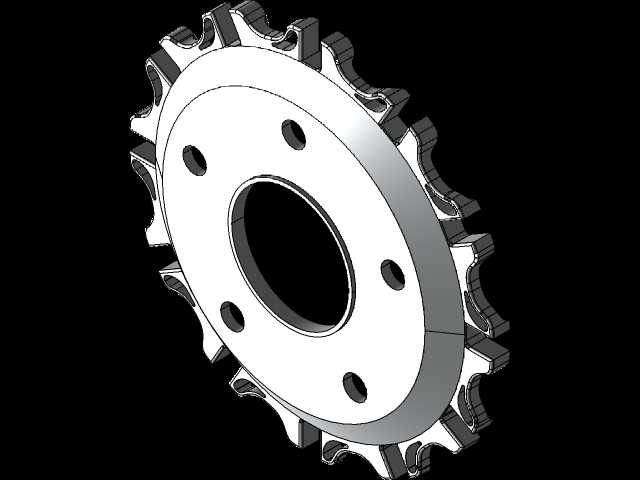

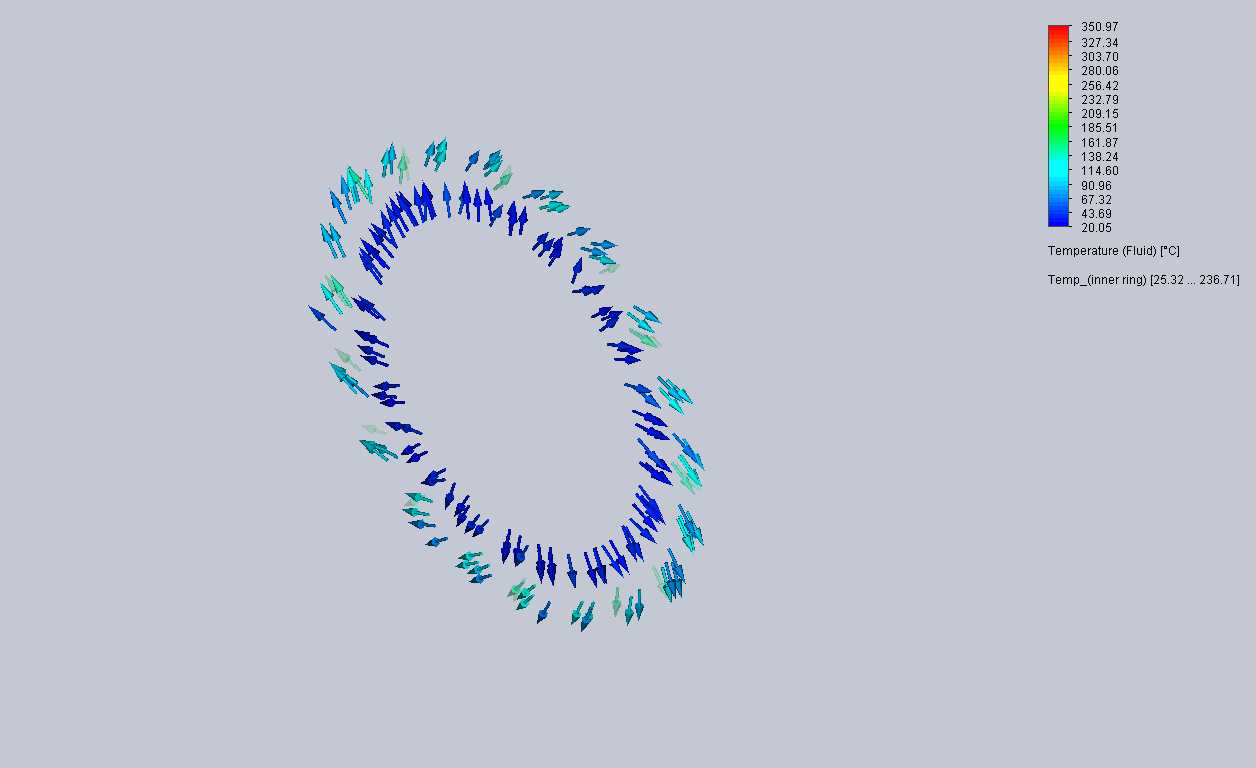

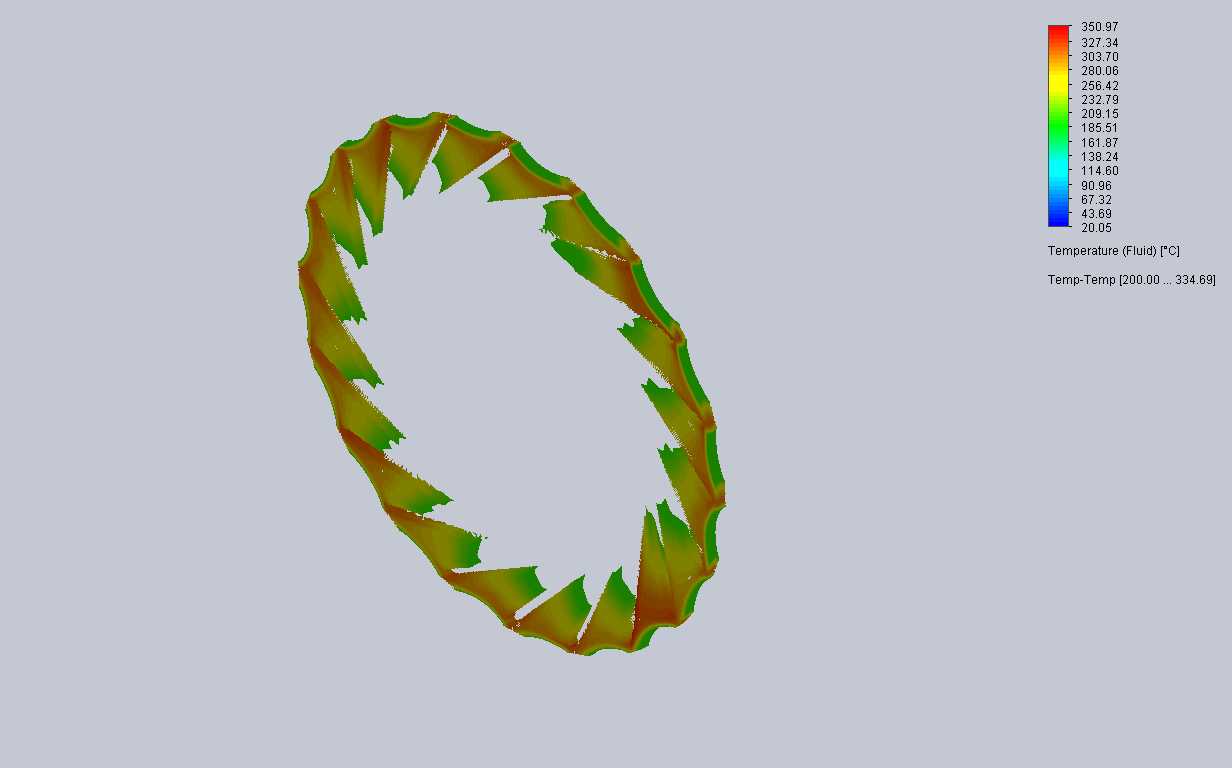

　　该制动结构主要面向乘用车辆、高性能改装车辆的轮端制动场景，承担车辆行驶过程中减速、驻车的核心制动功能，相比传统一体式实心制动盘，两片式浮动结构可有效规避高温工况下的盘体热变形问题，降低制动抖动、刹车偏软等故障概率。从结构设计逻辑来看，该制动盘采用分体式装配思路，外层摩擦环与中心安装帽通过周向均布的浮动连接组件实现柔性连接，摩擦环采用双层通风道结构，内部设置径向导流筋，车辆行驶过程中气流可顺着通风道快速带走摩擦产生的热量，大幅降低连续制动后的热衰退风险；中心安装帽采用高强度合金材质，承担与轮端轮毂、轴承座的定位连接功能，安装孔位按照标准轮端螺栓分布圆设计，可适配多数同规格乘用车的轮端安装边界，无需额外改动转向节、轮毂单元的安装点位。

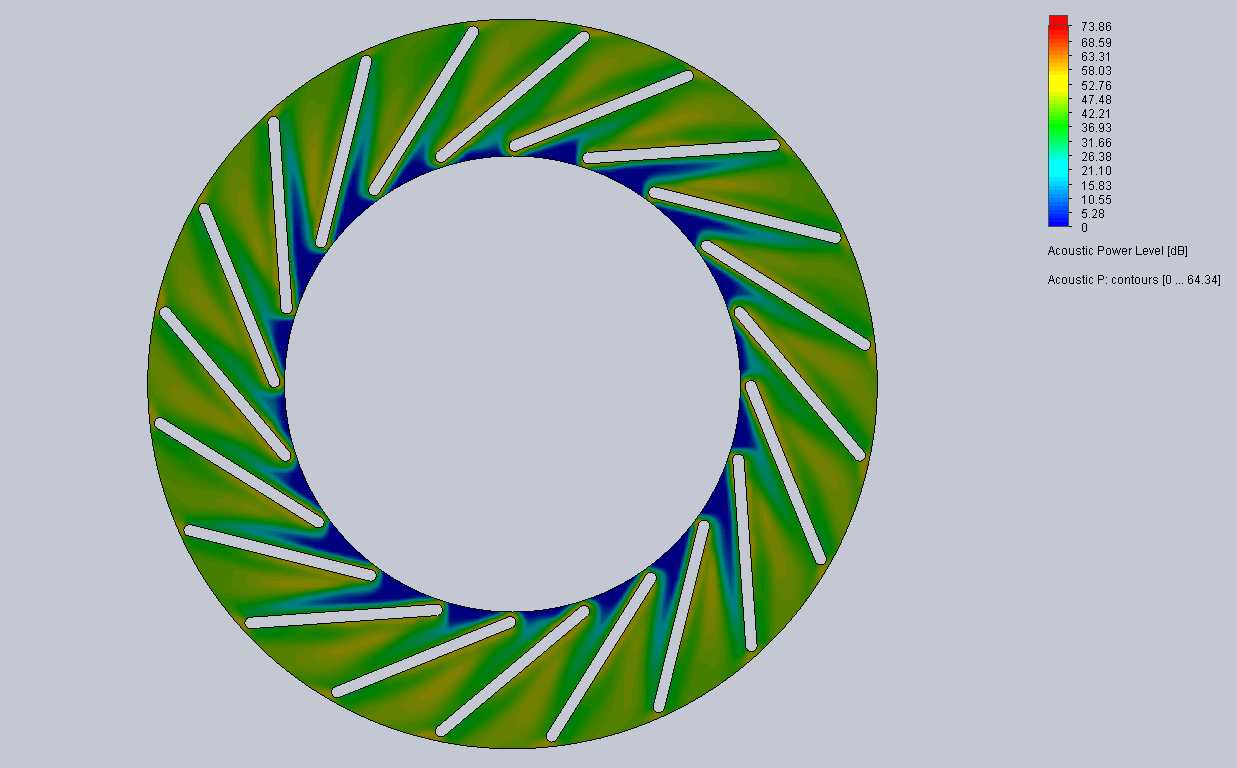

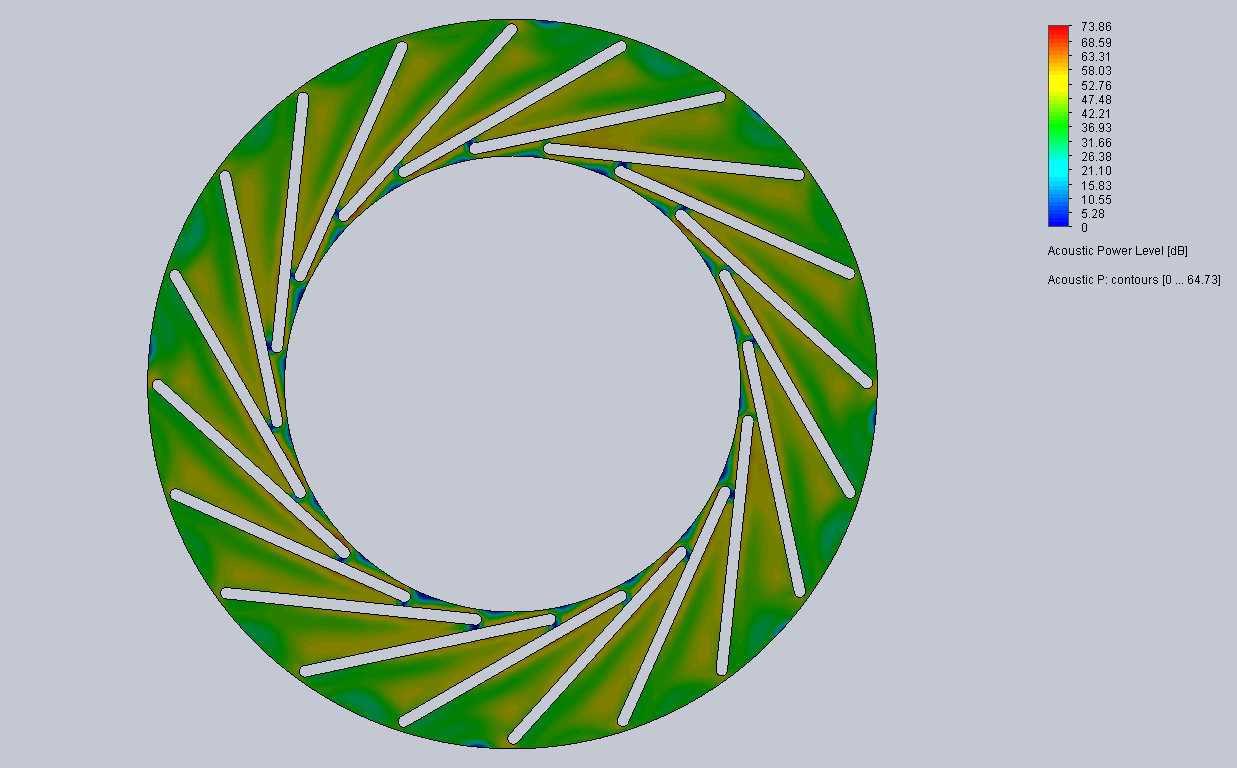

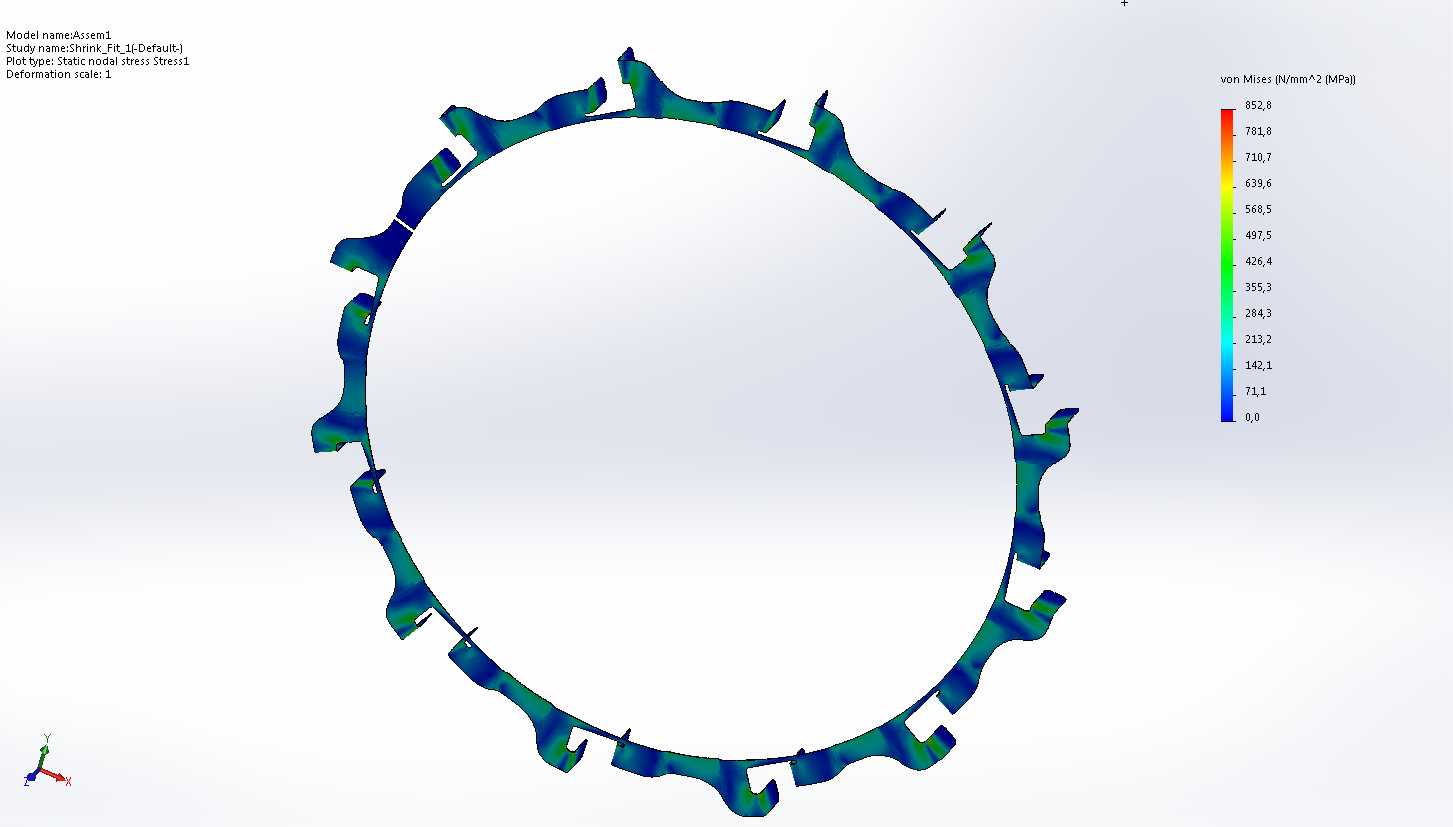

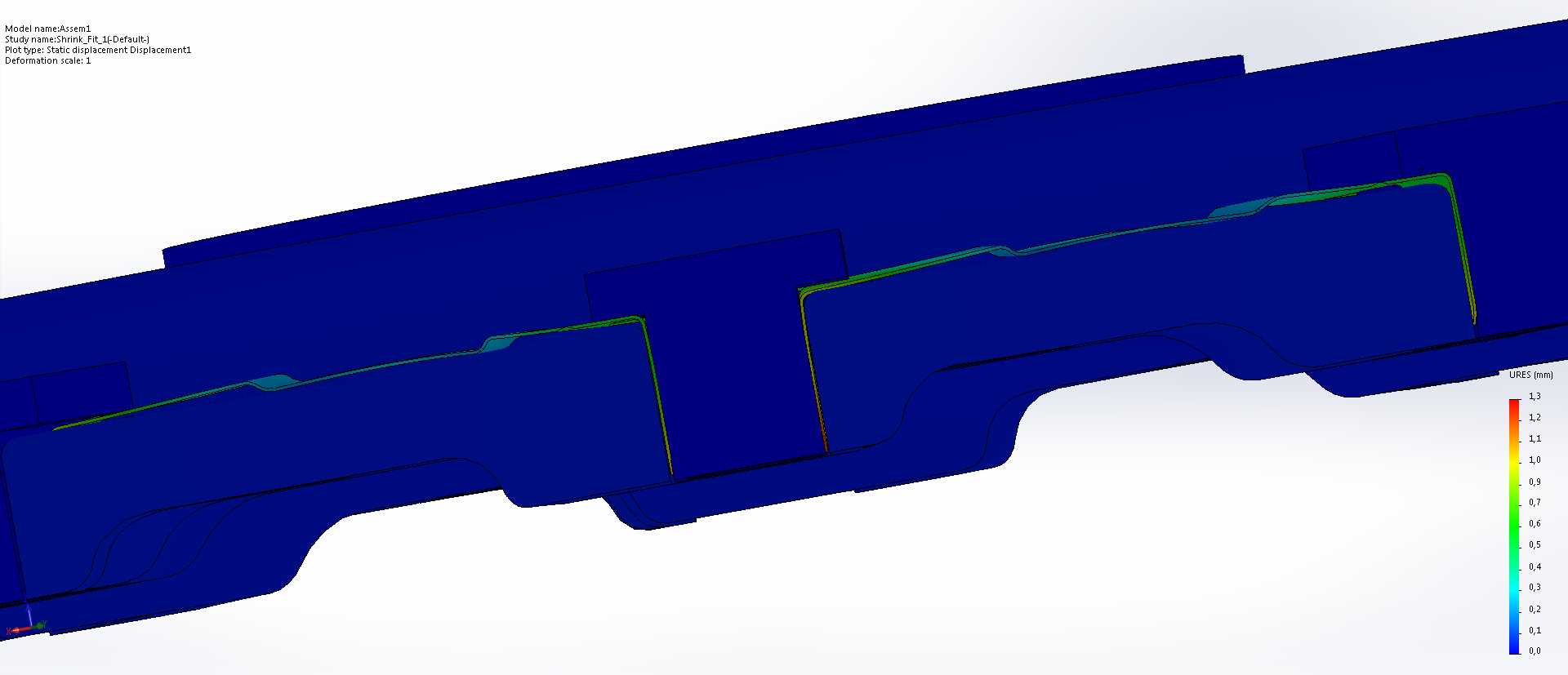

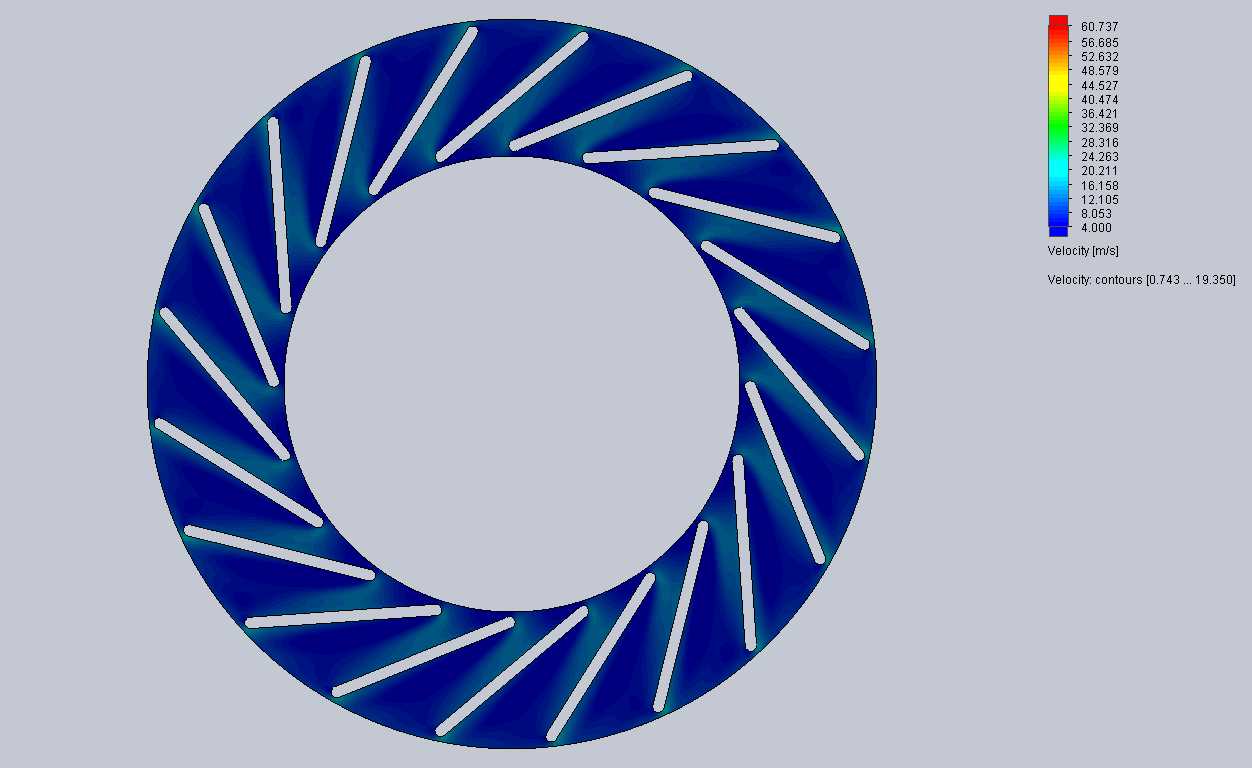

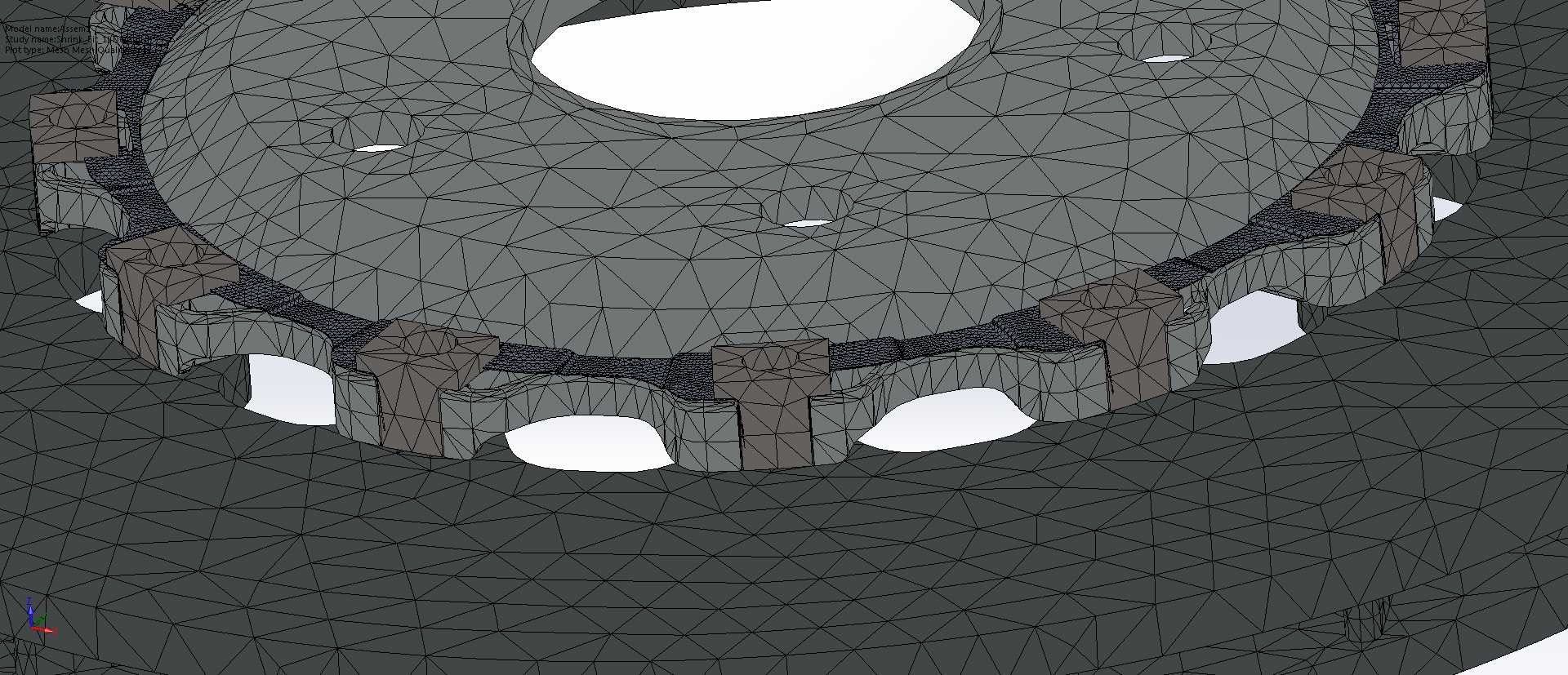

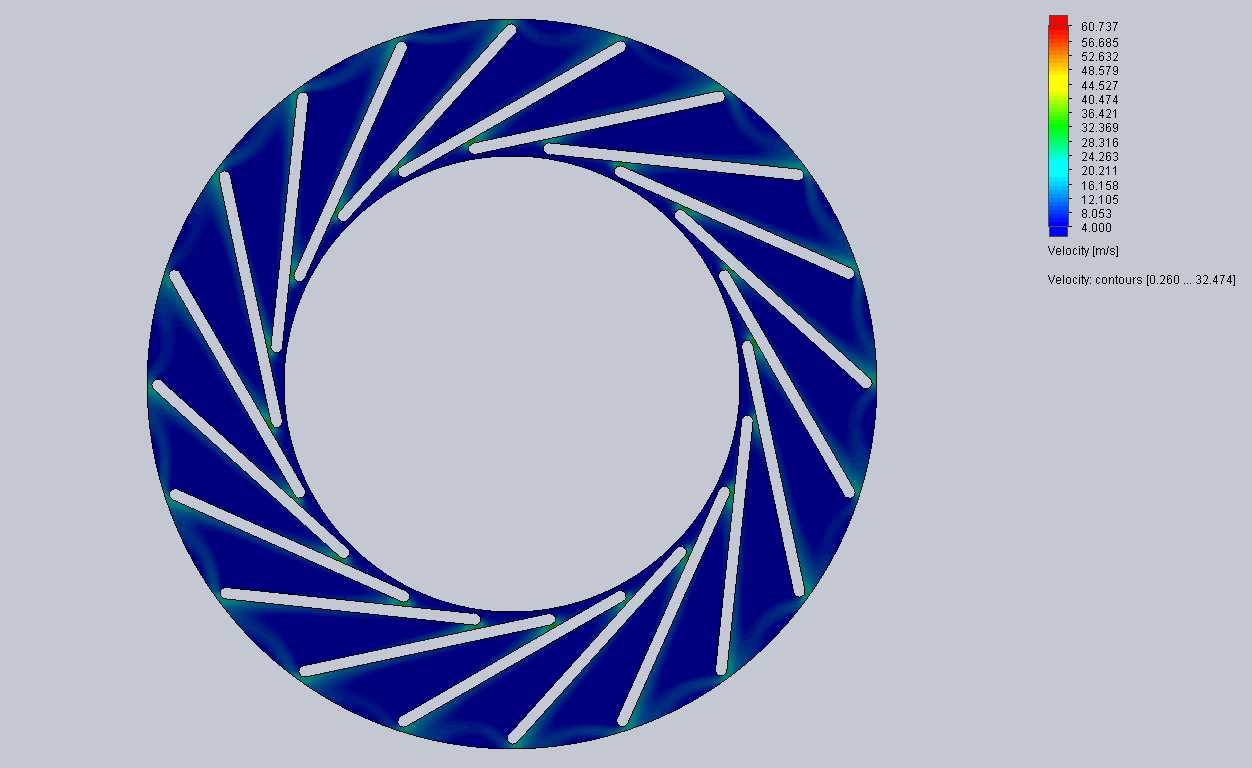

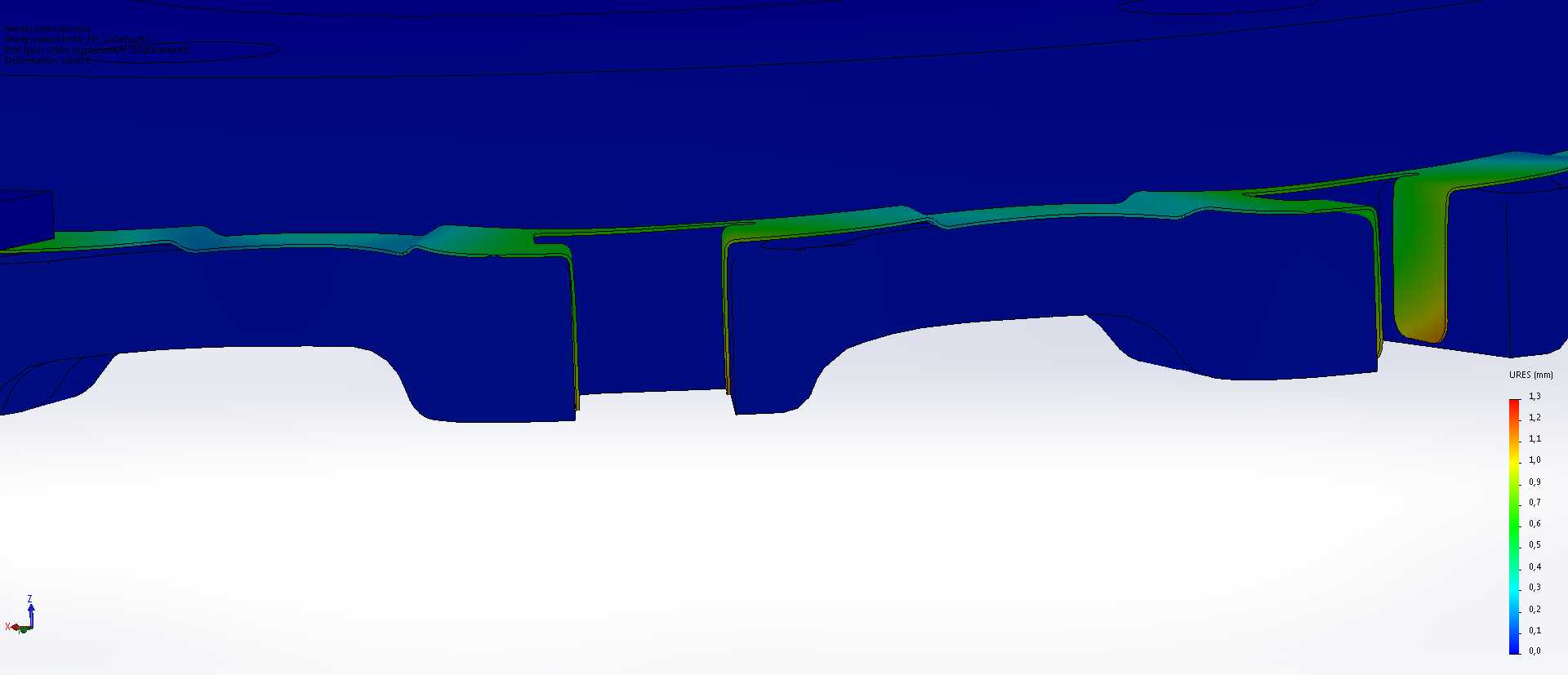

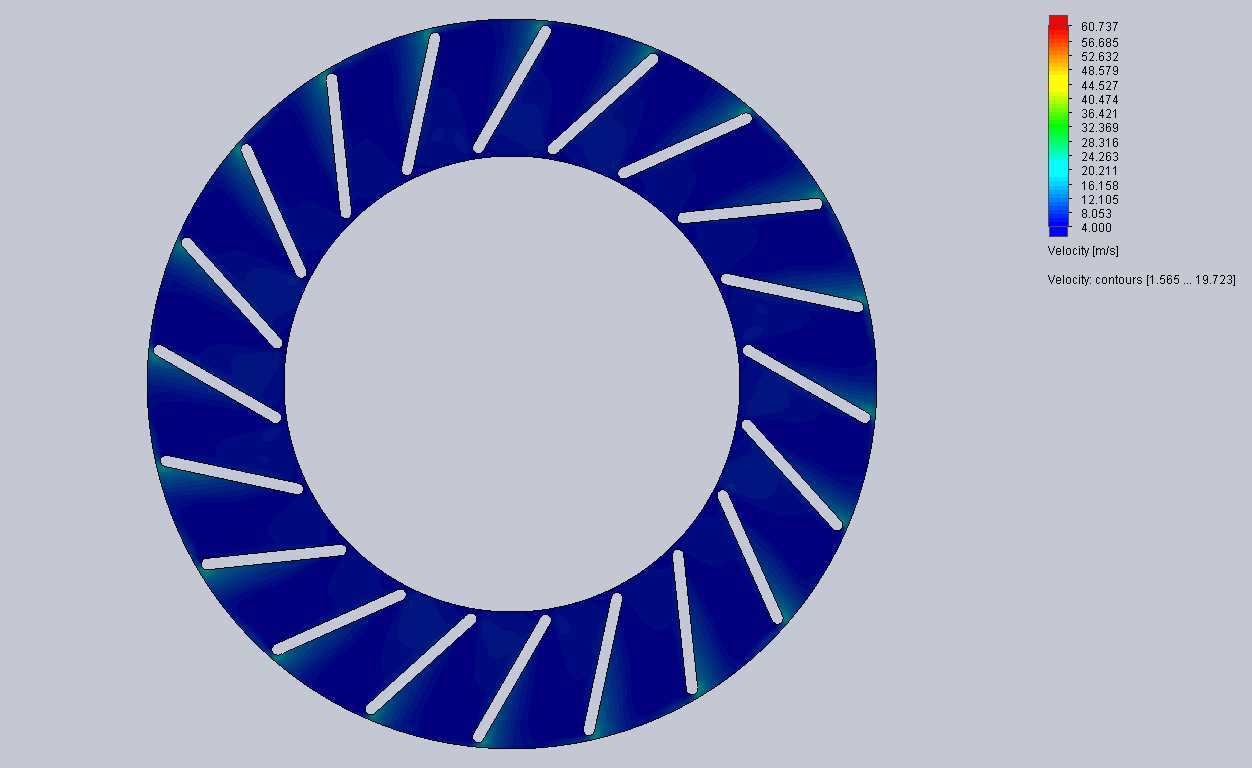

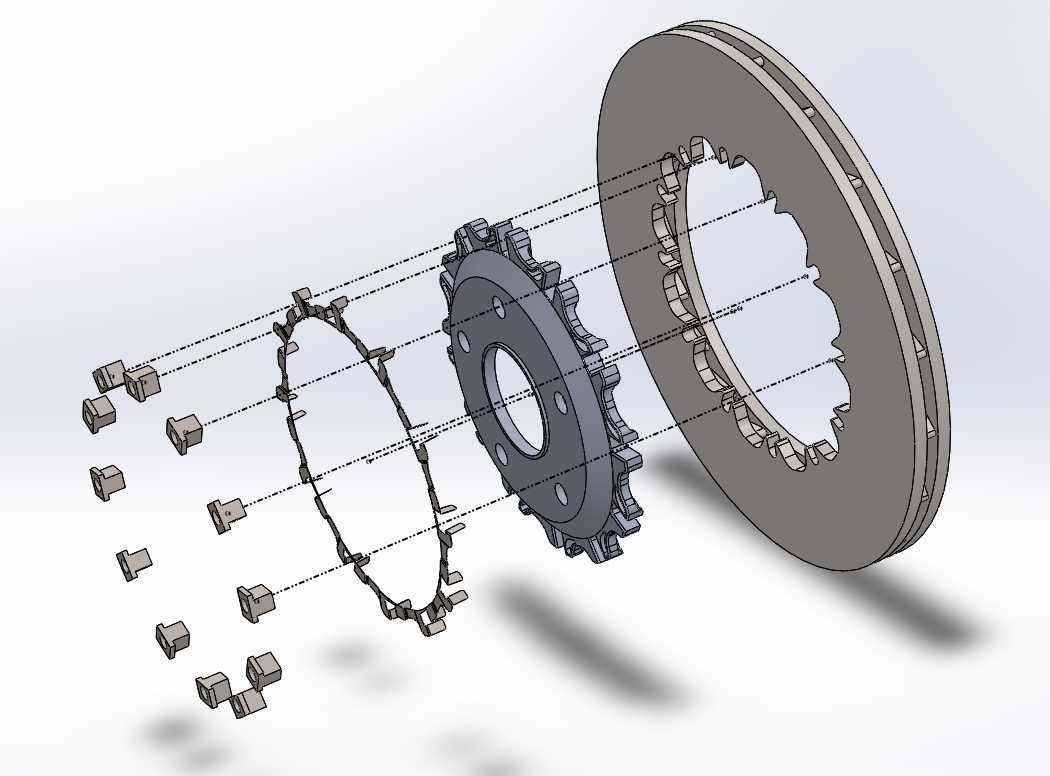

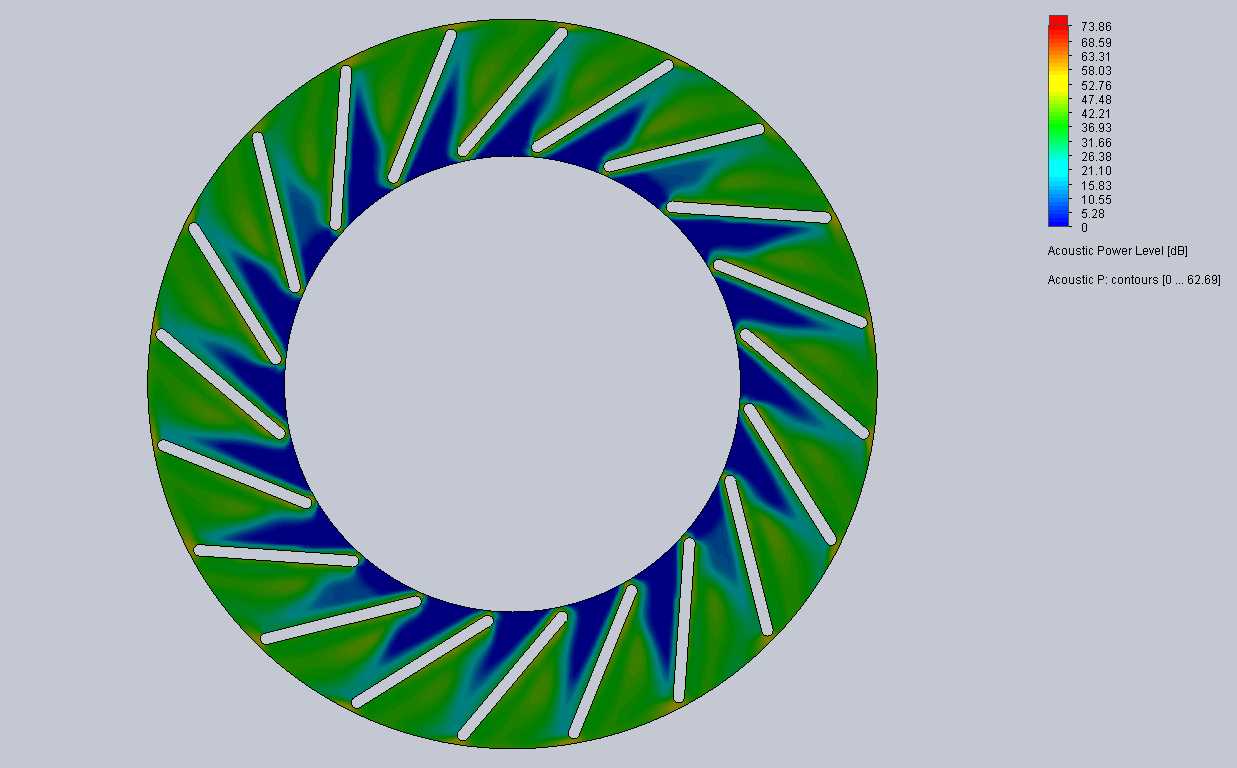

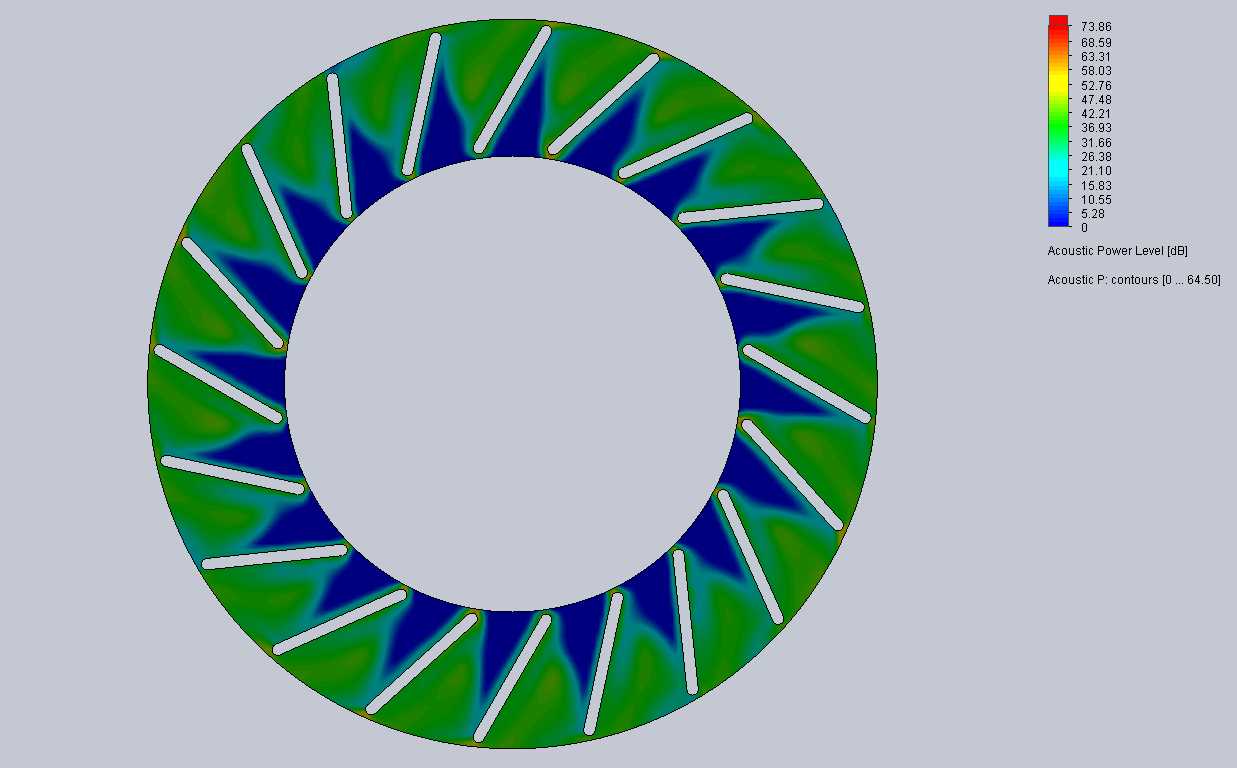

　　设计过程中针对摩擦环与安装帽的连接部位做了热胀匹配校核，预留了合理的浮动间隙，避免高温下摩擦环膨胀挤压安装帽导致的盘体翘曲，同时对槽角部位做了流场优化，确保通风道内的气流可以顺畅覆盖整个摩擦面，减少局部热点的产生。从安装边界来看，该制动盘的整体厚度、摩擦面有效半径、中心定位孔直径均参考主流家用性能车的轮端空间设计，装配时可直接匹配对应规格的制动卡钳，不需要额外加装转接桥码，摩擦面的平面度、端面跳动公差均按照量产车制动部件的精度要求设定，可保证制动过程中摩擦片与盘体的均匀接触，减少偏磨、异响问题。需要注意的是，该结构未做全工况的强度有限元校核，仅针对热缩配合、连接部位钣金结构做了针对性模拟，振动吊杆等附属结构未做最优设计，不可直接用于量产装车，仅可作为结构设计参考、三维建模学习的样例使用，模型附带的分解结构可清晰展示各部件的装配关系，方便从业者理解浮动制动盘的连接逻辑与工作原理。
