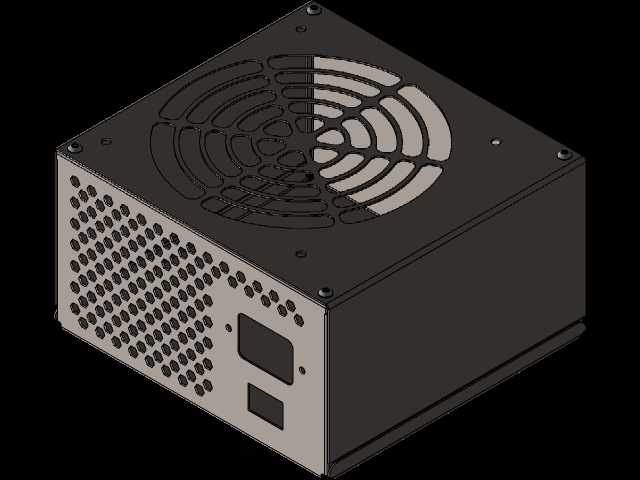

台式机简易钣金结构电源外壳设计

　　日常做台式机配套结构件设计时，这类钣金电源箱是接触频次很高的部件，它的核心作用是承载PC电源内部的PCB板、整流模块、散热风扇、接线端子等核心元器件，同时通过金属壳体实现电磁屏蔽，避免内部开关电路的电磁干扰影响主板、内存等其他电脑配件的正常运行，也能隔绝外部灰尘、异物触碰内部带电部件，提升整机运行的安全系数。

　　从实际应用场景来看，这类结构不仅适配常规ATX台式机箱的电源安装位，也可经过小幅尺寸调整后用于小型工控机、嵌入式计算设备的供电模块封装，适配桌面办公、家用娱乐、轻度工业控制等多种场景的供电防护需求。设计这类钣金壳体时，首先要匹配标准ATX电源的安装边界，长宽高尺寸严格遵循通用机箱电源位的预留空间，壳体四周的安装螺孔位置要和机箱固定位、内部元器件安装柱完全对齐，避免出现装配干涉。

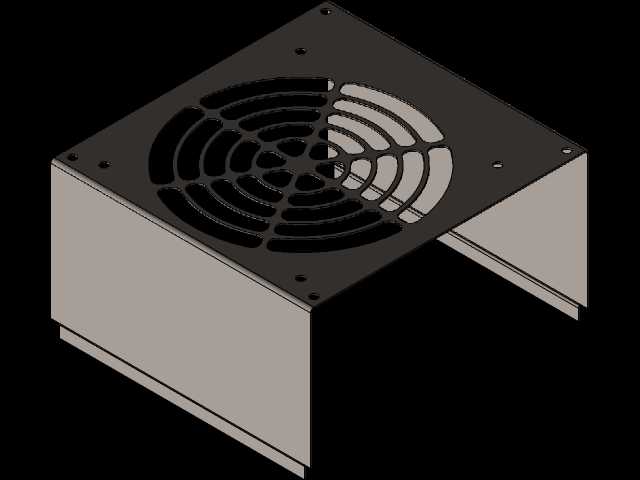

　　结构设计上，顶面预留的风扇安装位做了同心圆加放射筋的通风栅格，既保证足够的通风面积满足散热需求，栅格的条带宽度也经过核算，不会因为开孔过大导致手指误触内部旋转的风扇扇叶，同时栅格的冲压成型工艺性好，不需要额外做二次加工就能在钣金冲压工序一次成型。侧面的密集冲孔是辅助进风通道，配合顶面风扇形成垂直风道，让电源内部的热量能够快速被气流带出，降低高温下元器件的老化速度。接口侧的开孔分别对应市电输入插座、电源开关、模组输出接口的安装尺寸，开孔边缘做了翻边处理，避免钣金锐边割伤安装人员，也能提升接口安装的贴合度，减少缝隙带来的电磁泄漏。

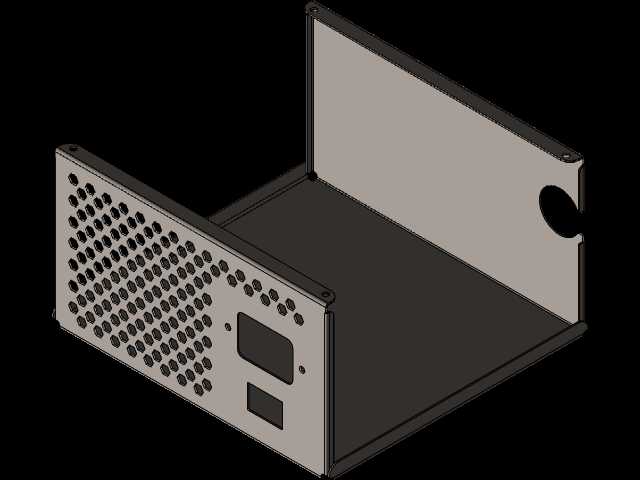

　　整个壳体采用分体拼接式钣金结构，上下盖通过侧边的自攻螺丝固定，装配时先将内部所有元器件固定在下盖的安装柱上，再扣合上盖锁紧螺丝即可，拆装维护十分方便。钣金折弯处的圆角半径匹配板材厚度，避免折弯时出现开裂问题，所有外露边缘都做了去毛刺处理，符合电子配件的安全规范。壳体表面做黑色哑光喷塑处理，既提升金属板材的防锈能力，也能避免反光影响机箱内部观感，同时喷塑层的绝缘特性也能进一步提升壳体的电气安全性能。做这类结构建模时，需要提前预留钣金的折弯扣除量，保证折弯成型后的尺寸和设计值一致，所有安装孔的位置公差控制在0.1mm以内，确保和标准配件的适配性，通风孔的排布要避开内部元器件的安装位置，避免冲孔位置和内部器件产生干涉。
