汽车传动系统差速器齿轮箱结构设计

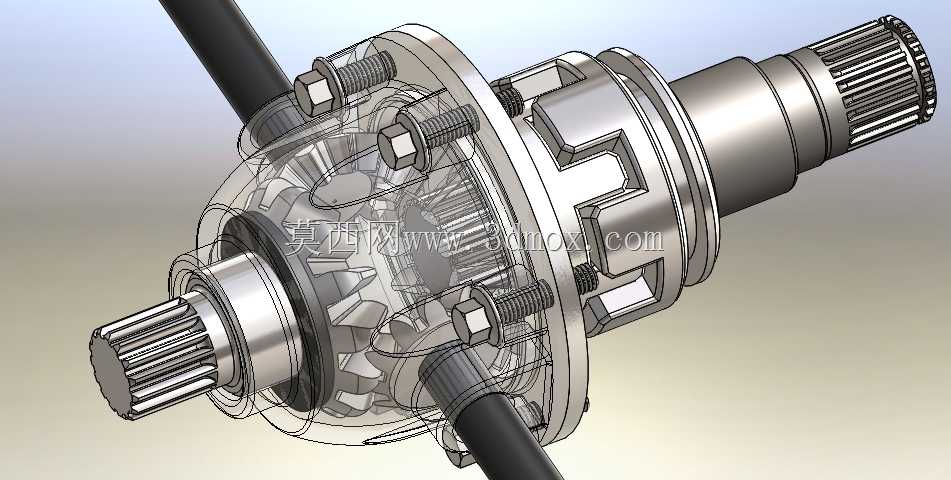

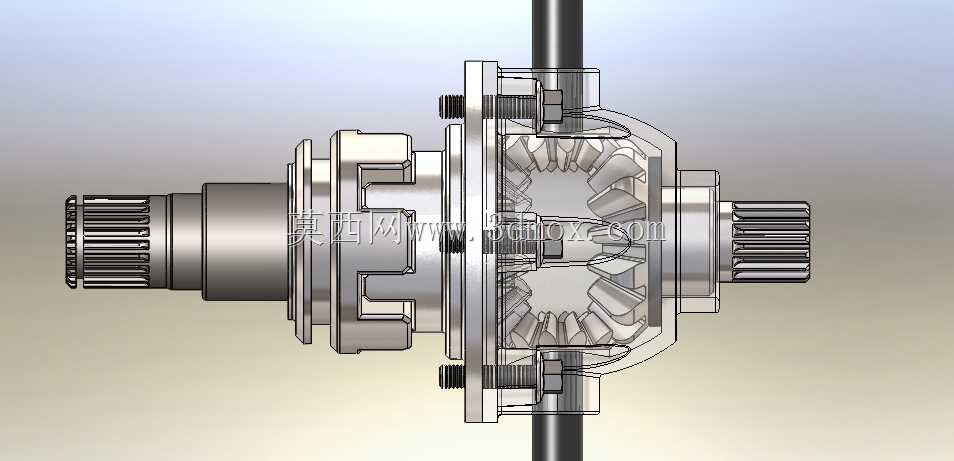

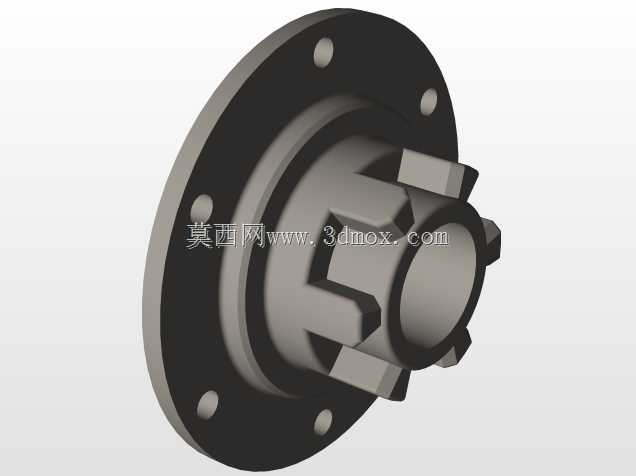

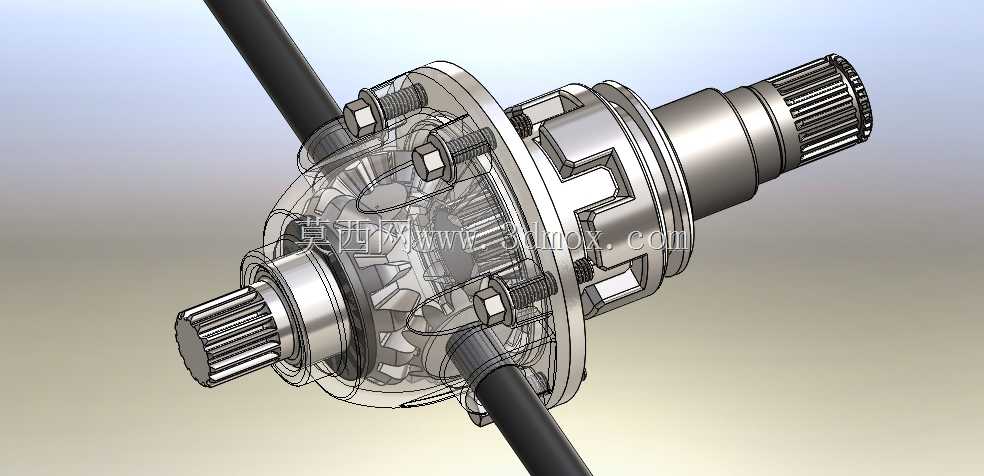

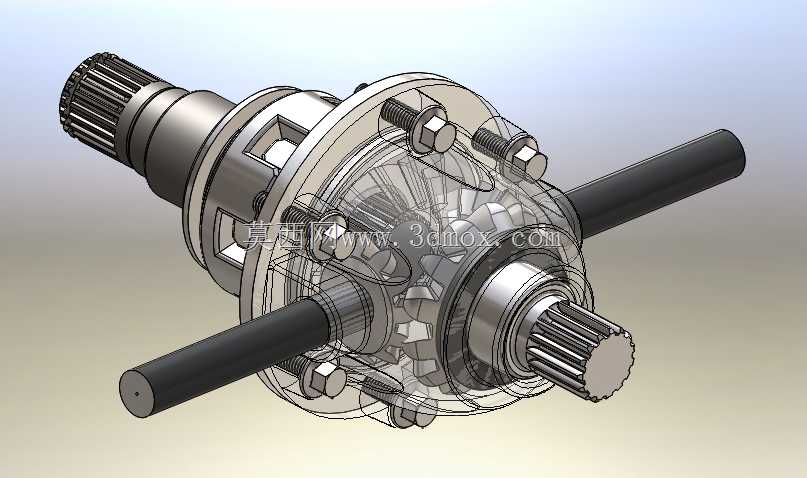

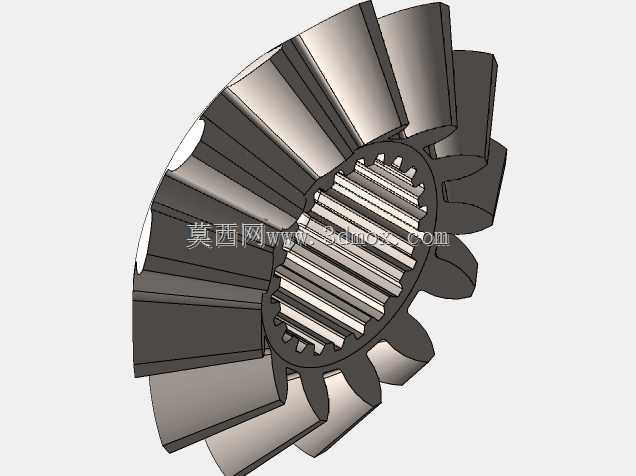

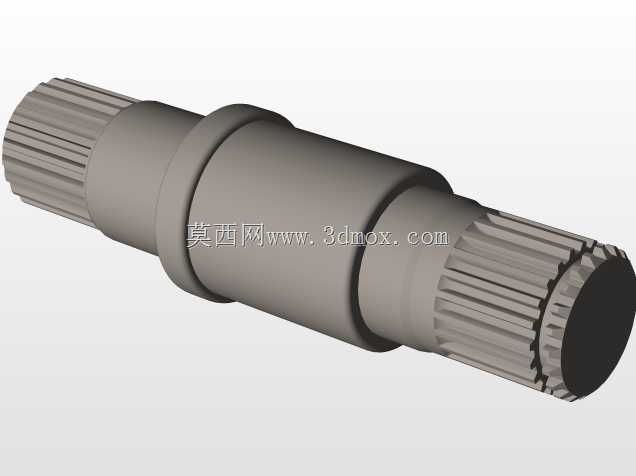

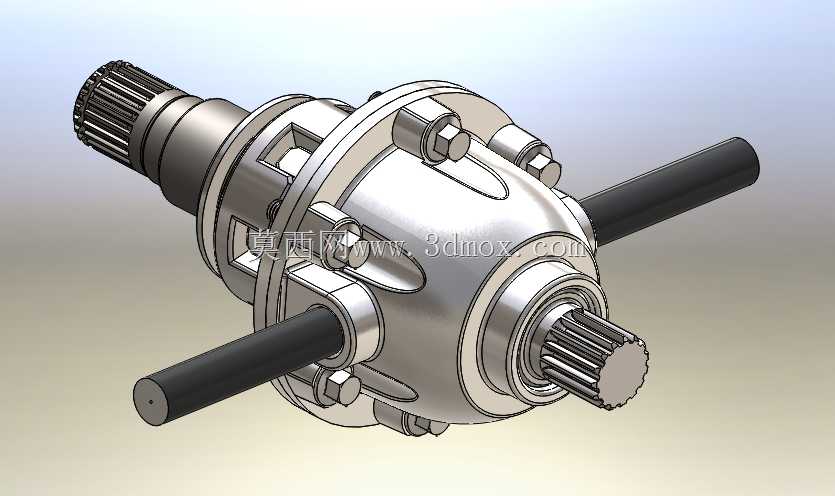

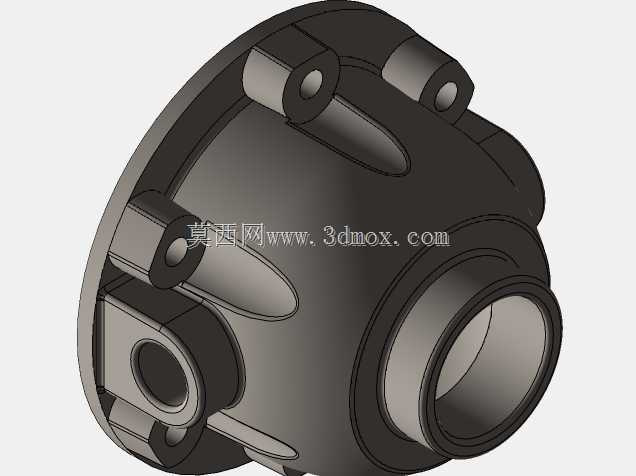

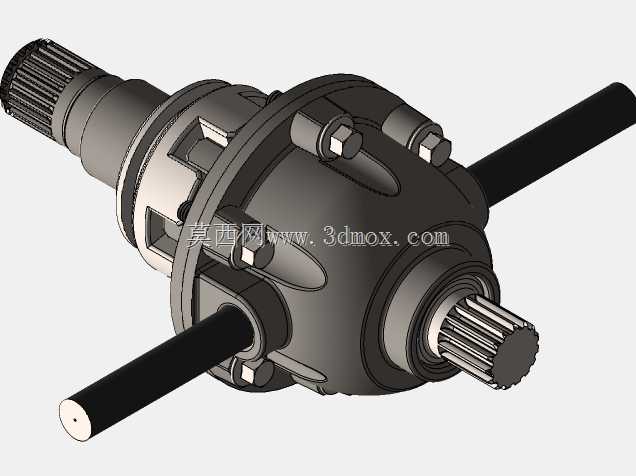

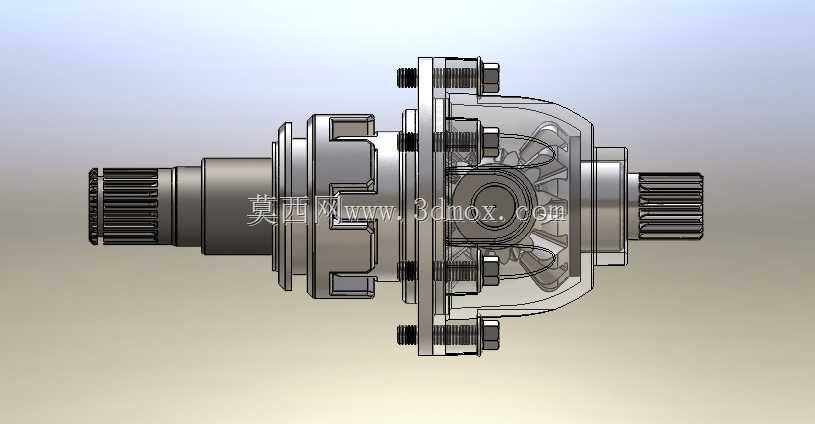

这款差速器齿轮箱主要应用于乘用车辆、商用货运车辆的驱动桥传动系统中，是车辆底盘传动路径上的核心功能部件，安装在车辆驱动桥的桥壳内部，两端分别连接左右两侧的驱动半轴，输入端承接来自变速器输出的旋转扭矩，承担着扭矩传递、两侧车轮差速调节的核心作用，能够在车辆直线行驶时将输入扭矩平均分配给两侧驱动轮，在车辆转弯、行驶于凹凸不平路面时，自动调节两侧驱动轮的转速差，避免车轮出现滑动拖磨、轮胎异常磨损的情况，同时保障车辆行驶过程中的转向灵活性与行驶抓地力，让车辆在复杂路况下依旧能保持稳定的动力输出与操控表现。从产品功能特性来看，该差速器采用对称式锥齿轮差速结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、轴承定位结构与连接法兰，整体结构紧凑，扭矩传递路径清晰，行星齿轮与半轴齿轮采用渐开线锥齿啮合设计，啮合重合度高，传动过程中冲击载荷小，能够承受车辆急加速、急减速工况下的瞬时大扭矩冲击，壳体采用一体化铸造成型后做精加工处理，既保证了整体结构强度，又控制了部件整体重量，适配多数前置后驱、四驱车型的传动布局需求。在设计思路上，这款差速器齿轮箱优先考虑了安装适配性与传动可靠性，整体采用同轴对称布局，输入轴与两侧输出半轴保持垂直正交的空间位置关系，所有齿轮啮合位置都预留了合理的润滑间隙，适配车辆桥壳内的齿轮油飞溅润滑场景，不需要额外增设独立润滑结构；壳体上的螺栓连接位、轴承安装位都按照通用车型的安装边界做了标准化设计，输入端的花键轴采用标准渐开线花键参数，能够与多数主流变速器的输出法兰直接匹配对接，两侧输出轴的花键参数也符合常规驱动半轴的连接标准，不需要额外做转接结构即可完成装配。从外形尺寸与安装边界来看，该差速器整体为类圆柱回转体结构，最大外圆直径适配常规中小型车辆的驱动桥桥壳内径，轴向总长度预留了桥壳内部的安装间隙，两侧输出轴的伸出长度匹配半轴连接的插入深度，壳体上的固定螺栓孔位呈圆周均匀分布，安装时不需要对原有桥壳结构做额外改造即可完成定位固定，输入端的连接花键长度满足传动轴连接的滑移量需求，能够缓冲车辆行驶过程中传动系统的轴向窜动，避免部件出现硬接触磨损。
