工业设备隔音耐热防护机罩结构设计

这款隔音耐热机罩主要面向精密自动化加工、电子元器件组装、实验室精密检测等对作业环境噪音、温度波动有严格管控要求的工业场景，作为内置精密作业机构的外围防护结构使用，能够将设备运行过程中产生的机械传动噪音、气动元件动作噪音阻隔在罩体内部，避免车间噪音超标影响作业人员职业健康，同时隔绝外部环境的粉尘、飞溅切削液、意外碰撞冲击对内部精密机构的损伤，其耐热结构设计也能适配内部机构长时间运行产生的温升，避免罩体受热变形，同时减少内部热量向外无规则扩散影响周边工位的环境温度。

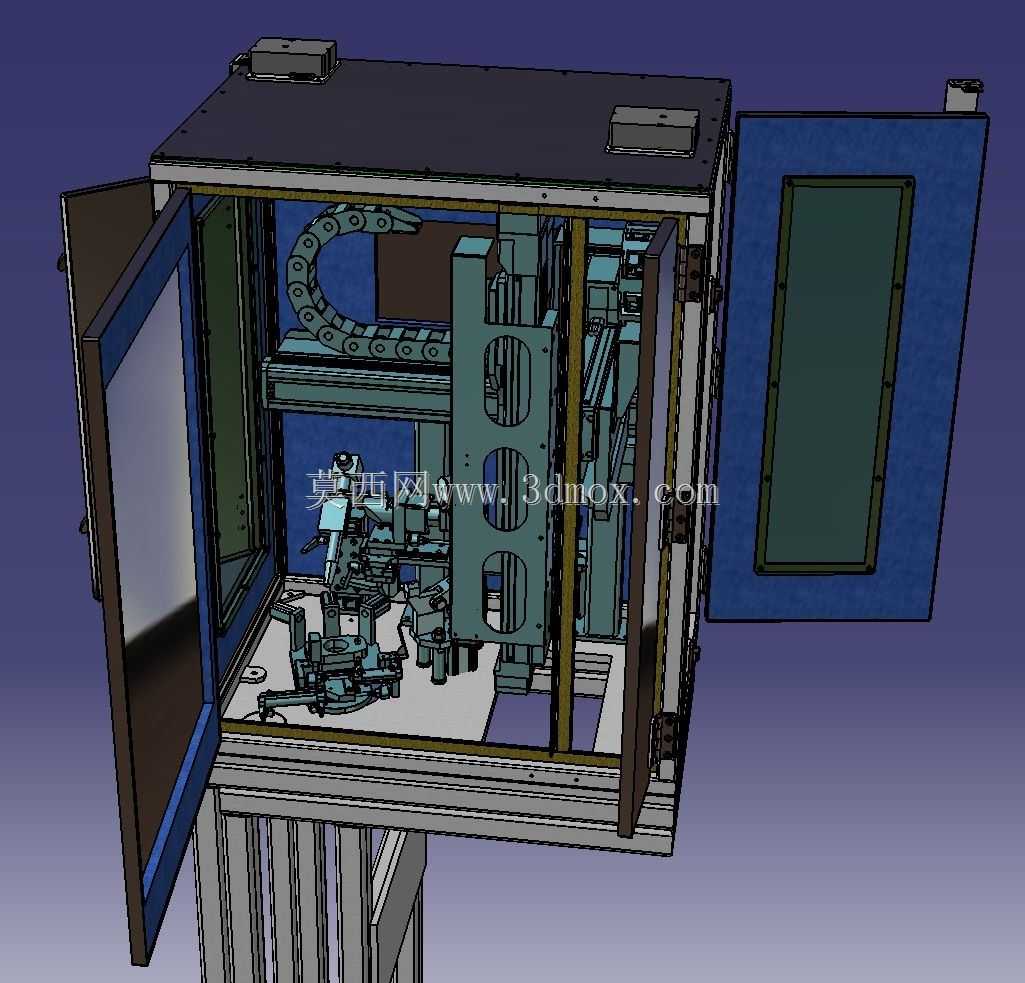

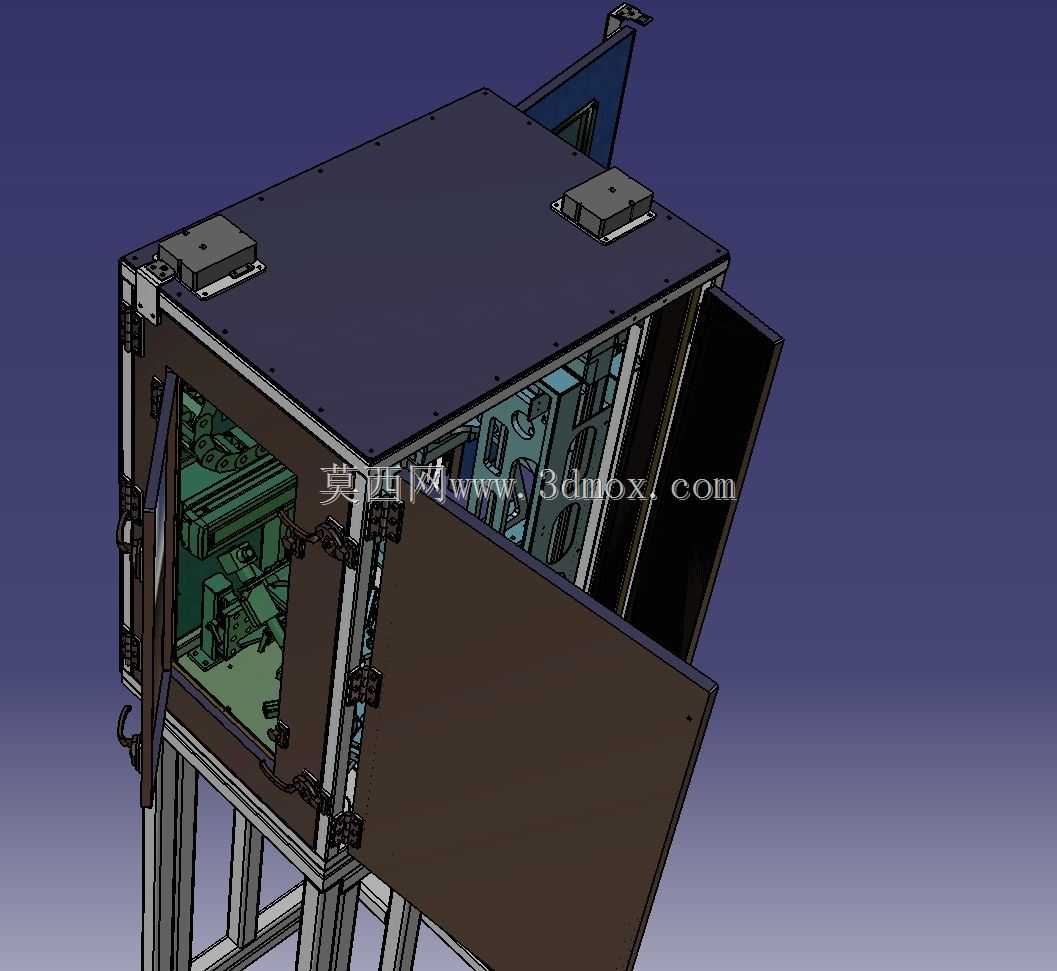

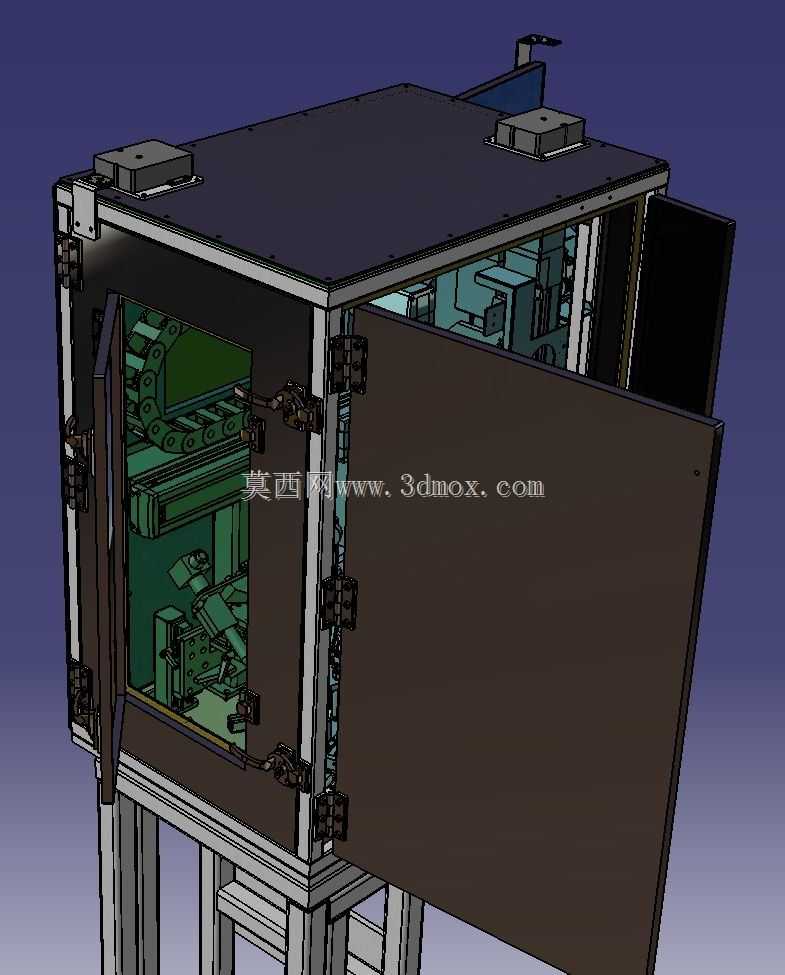

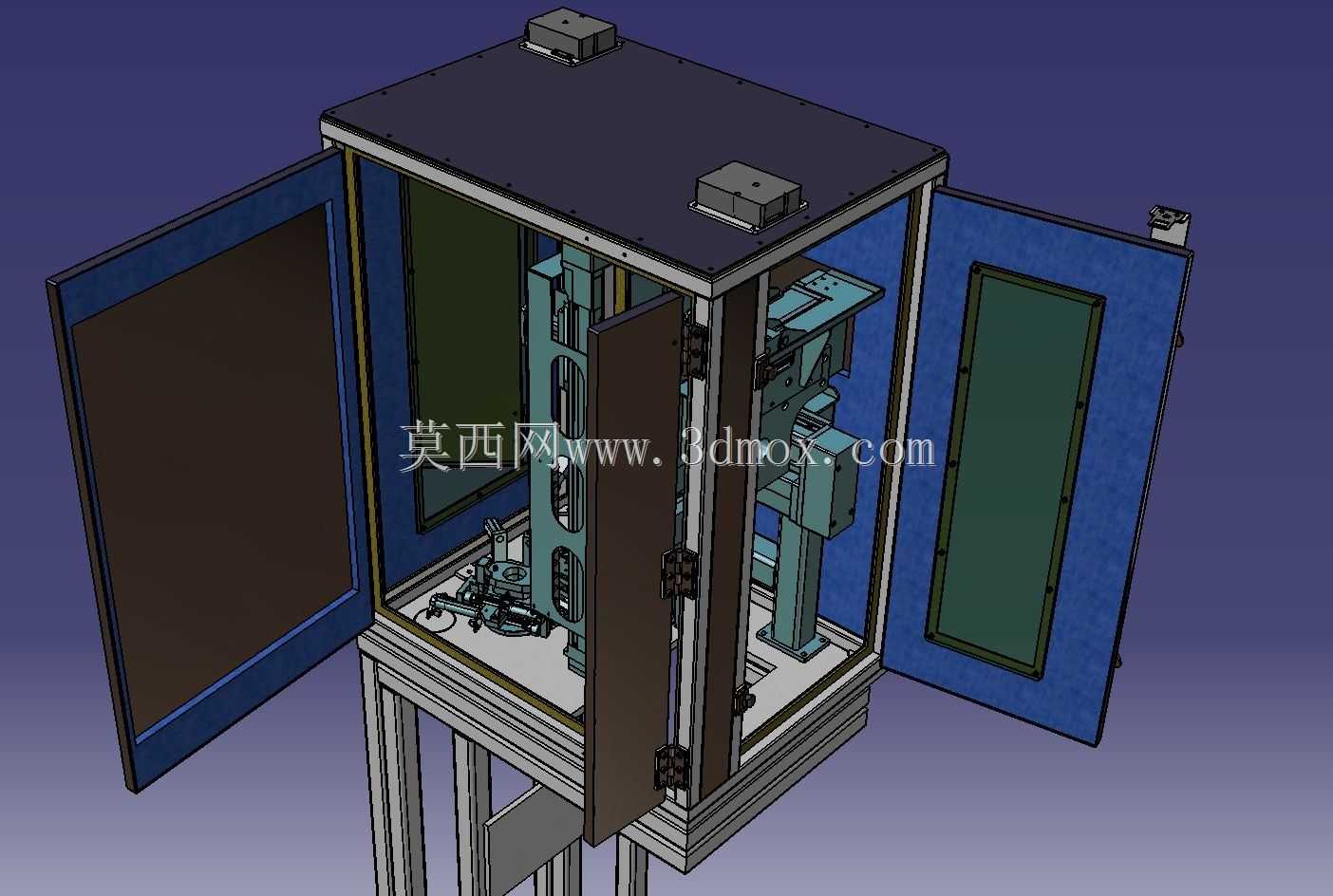

从功能特性来看，该机罩采用双开门式结构设计，两侧门体配备观察视窗，日常运行时门体闭合形成封闭防护空间，运维人员可通过视窗直接观察内部机构的运行状态，无需频繁开门影响防护效果；设备调试、故障排查、易损件更换时可将门体完全打开，预留充足的操作空间，无需整体拆卸罩体即可完成大部分运维作业。罩体顶部预留了电气元件安装位与走线接口，可直接安装警示灯、排风过滤组件等附属配件，底部采用框架式承托结构，与内部设备的安装底座精准匹配，安装时无需额外加工适配支架，可直接与设备底座对齐锁固。

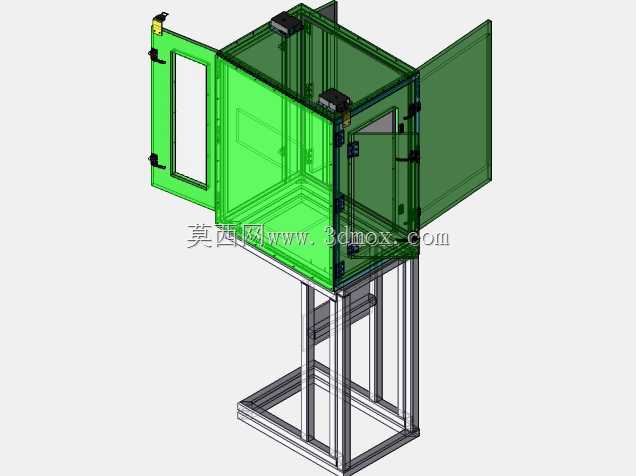

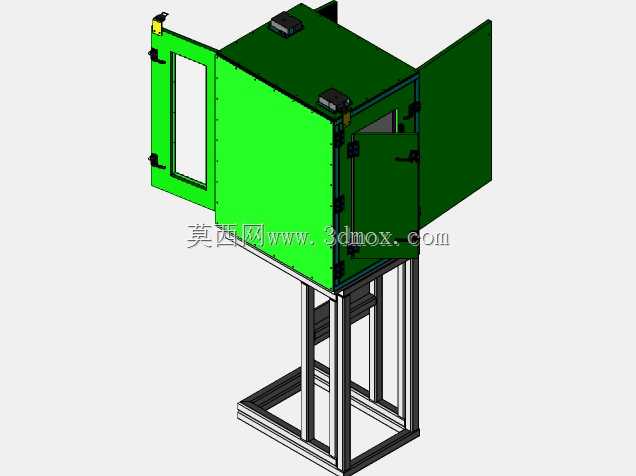

设计思路上，这款机罩采用模块化框架拼接结构，主体承重框架采用标准工业铝型材搭建，兼顾结构强度与轻量化需求，外覆防护板材采用隔音耐热复合板材，板材内部填充阻尼隔音与耐热隔热层，在控制整体重量的前提下最大化隔音耐热性能；门体与框架的衔接处采用密封胶条做压合密封，消除拼接缝隙的漏音与热量溢散通道，视窗采用透明高强度耐力板，兼顾透光观察性能与抗冲击能力，避免外力撞击碎裂产生安全隐患。走线部位采用专用过线防护结构，内置拖链对内部运动机构的线缆做导向防护，避免线缆长期往复运动产生磨损，同时保证走线区域的密封性能。

从安装边界来看，该机罩整体为立式长方体结构，底部框架的安装孔位与常规自动化设备的底座安装尺寸通用适配，安装时仅需保证放置地面的水平度，将罩体框架与设备底座对齐锁固即可完成安装，罩体内部预留的空间可容纳多轴运动模组、气动作业组件、物料定位工装等常见自动化作业机构，门体开启后不会与周边的输送线、操作工位产生干涉，可直接集成到现有生产线的工位中使用，无需对现有产线布局做大幅调整。
