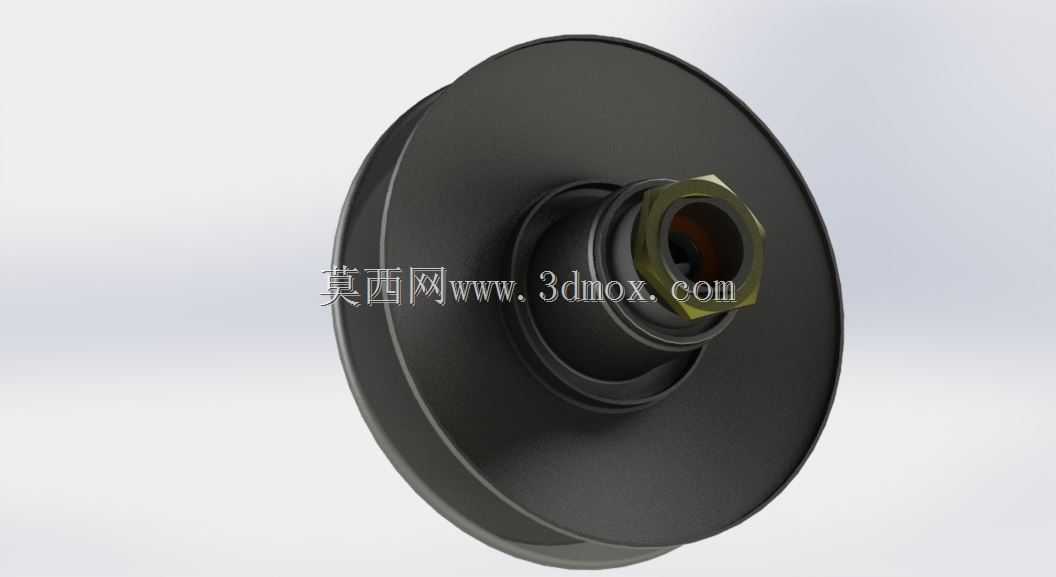

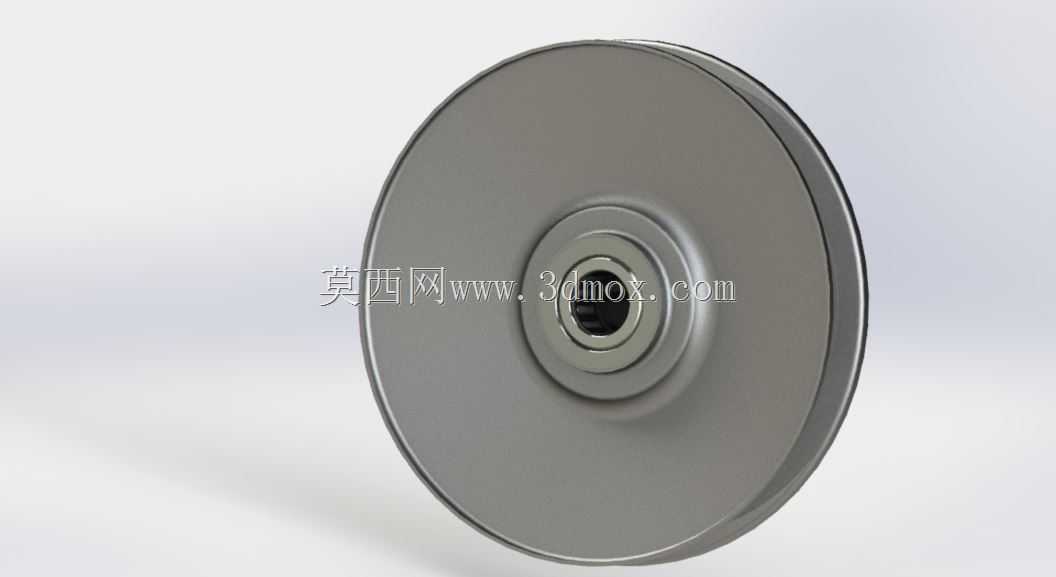

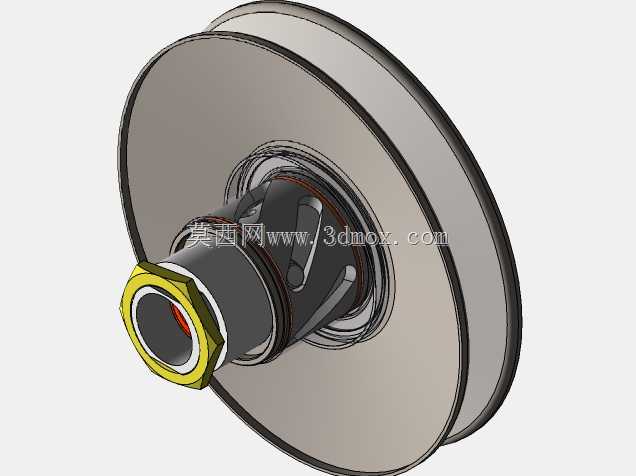

踏板车无级变速器转矩驱动轮结构

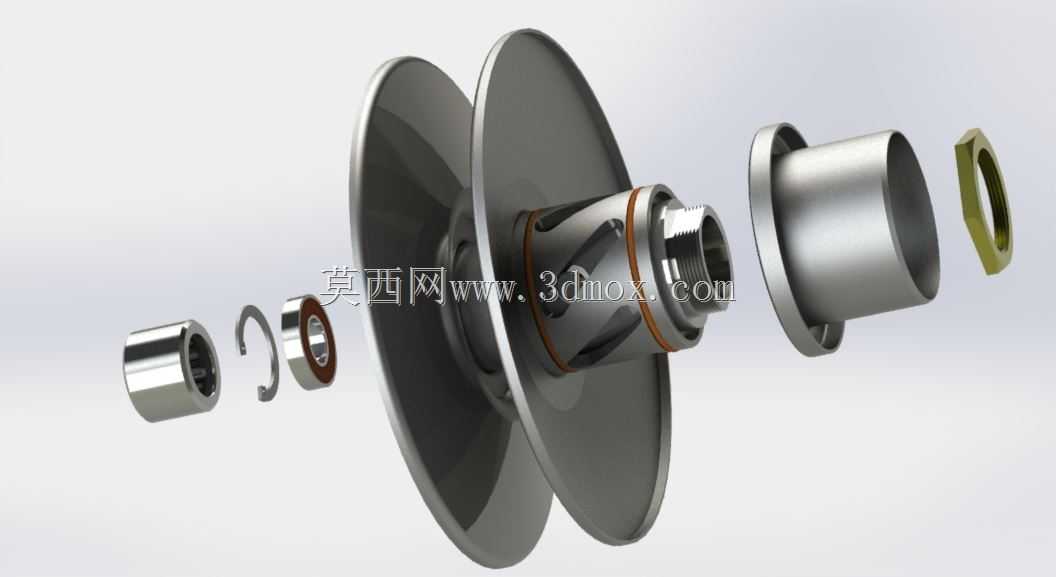

这款转矩驱动结构是踏板式摩托车无级变速系统的核心传动部件，主要应用于中小排量踏板燃油摩托、轻型电动代步车的动力传输场景，承担着根据发动机转速、负载工况自动调整传动比，实现平顺动力输出的核心作用，能够让骑行者无需手动操作离合与换挡机构，仅通过油门控制即可完成不同行驶速度下的动力匹配，大幅降低城市通勤场景下的骑行操作复杂度。从功能特性来看，该结构依靠主动轮组的离心滚子在转速提升时产生的离心力，推动动盘沿轴向滑移，改变两个锥盘之间的V型槽宽度，从而调整传动钢带的工作半径，配合从动轮组的弹簧压紧力实现连续可变的传动比，起步阶段传动比偏大可以提供充足的轮上扭矩，帮助车辆快速克服静摩擦力完成起步，高速行驶阶段传动比偏小可以让发动机维持在经济转速区间，降低燃油消耗与运转噪音。在设计思路上，整套结构采用同轴装配的布局，核心的两个锥盘采用高耐磨铝合金材质加工成型，锥面做了表面硬化处理来抵抗传动钢带长期摩擦带来的磨损，轴向滑移的动盘与主轴之间采用花键连接，既可以传递大扭矩，又能保证轴向移动的顺畅度，避免卡滞导致的变速顿挫；配套的轴套、卡簧、密封环等附属零件都做了尺寸公差的精准匹配，保证高速旋转状态下的动平衡精度，减少运转过程中的振动与异响。从安装边界来看，整套驱动轮组装配于发动机曲轴输出端，整体轴向安装尺寸控制在120mm以内，最大旋转直径为160mm，安装时需要保证动盘与定盘的同轴度误差不超过0.02mm，锥面与传动钢带的接触贴合面积不低于85%，轴向滑移行程预留18mm的调节空间，能够覆盖踏板车从起步到最高时速的全区间传动比调整需求，相邻的锁紧螺母、轴套等零件都设计了对应的防松结构，避免长期高频振动下出现零件松脱的故障，密封环的设计可以阻挡传动箱内的灰尘、油污进入锥面工作区域，延长传动钢带与锥盘的使用寿命。
