卡特彼勒重型挖掘机耐磨挖斗结构设计

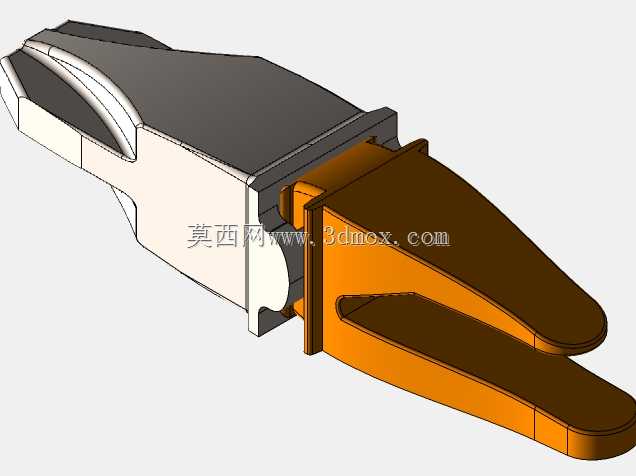

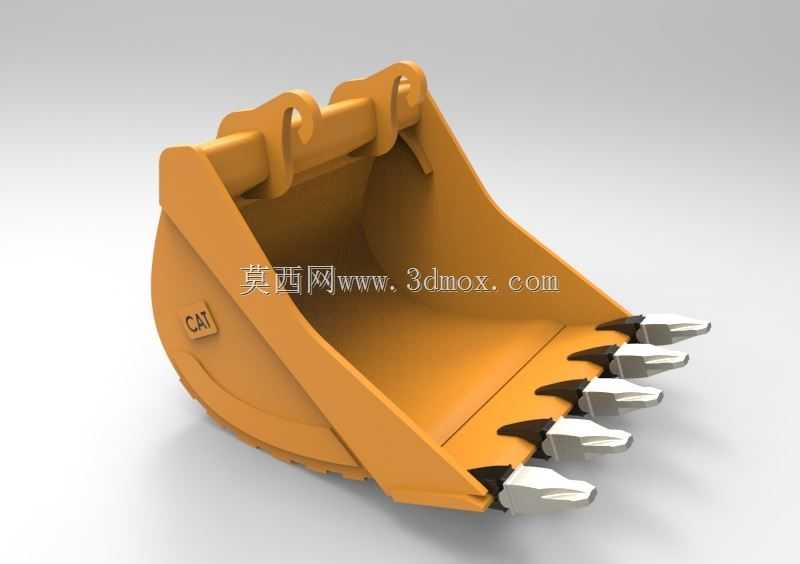

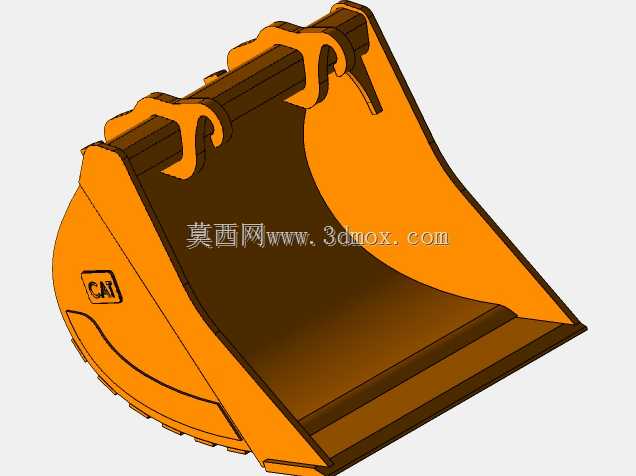

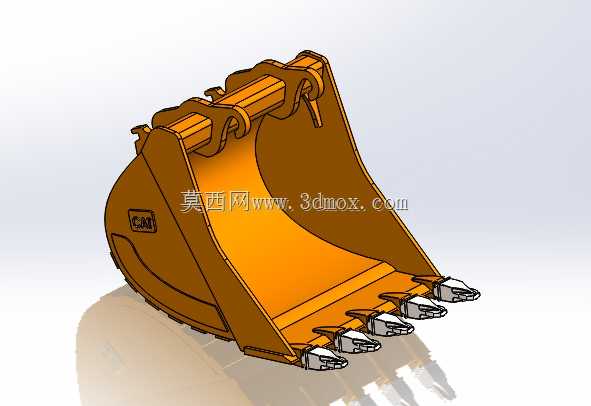

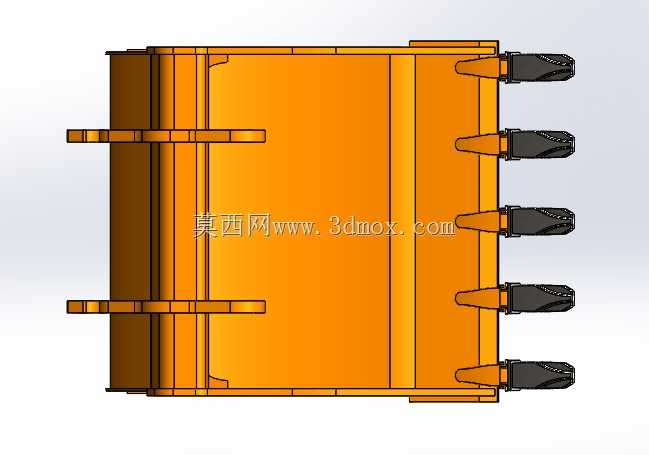

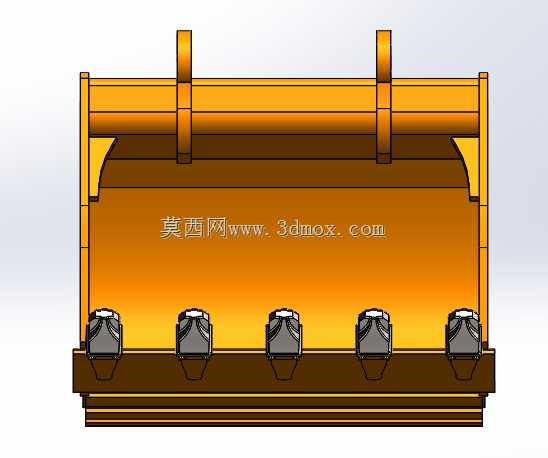

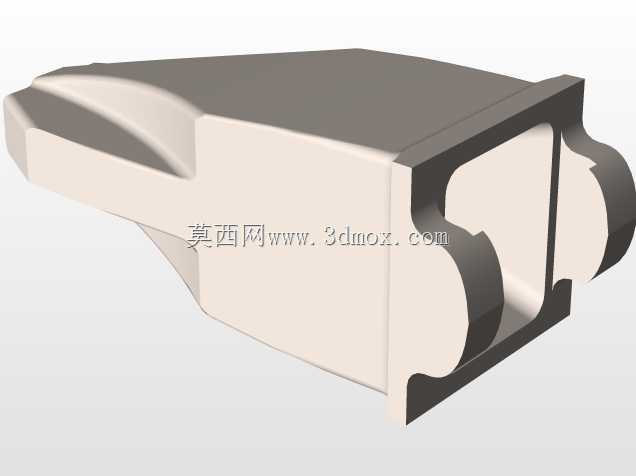

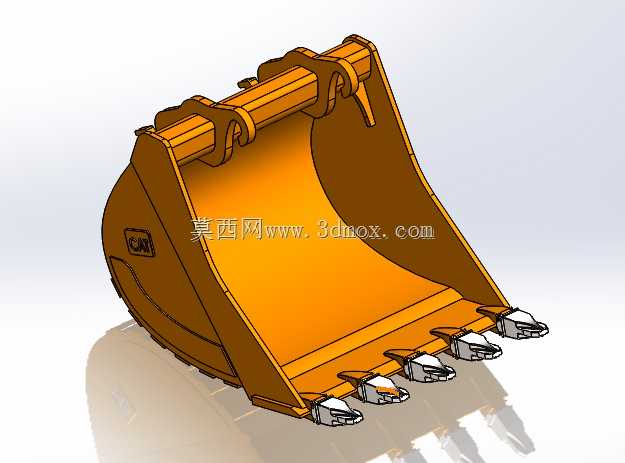

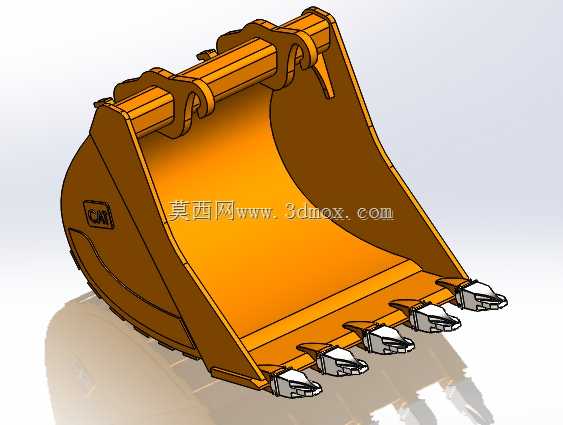

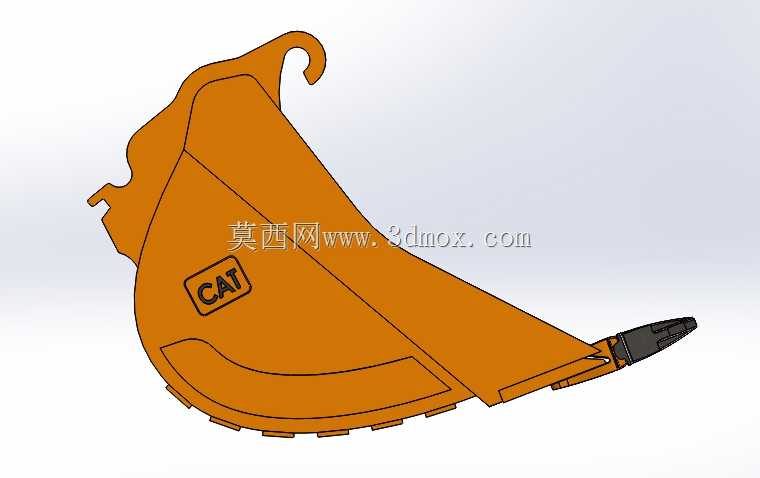

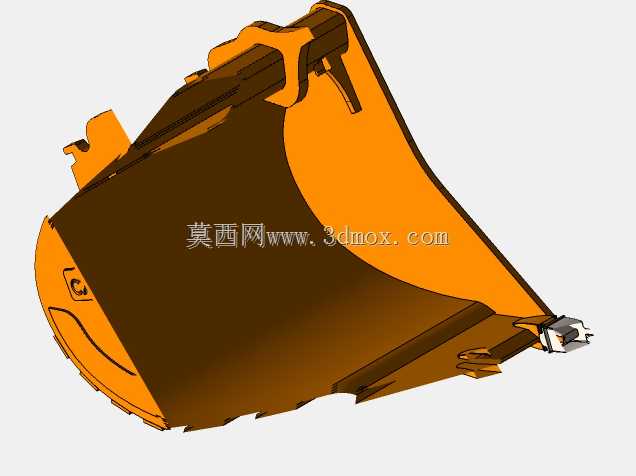

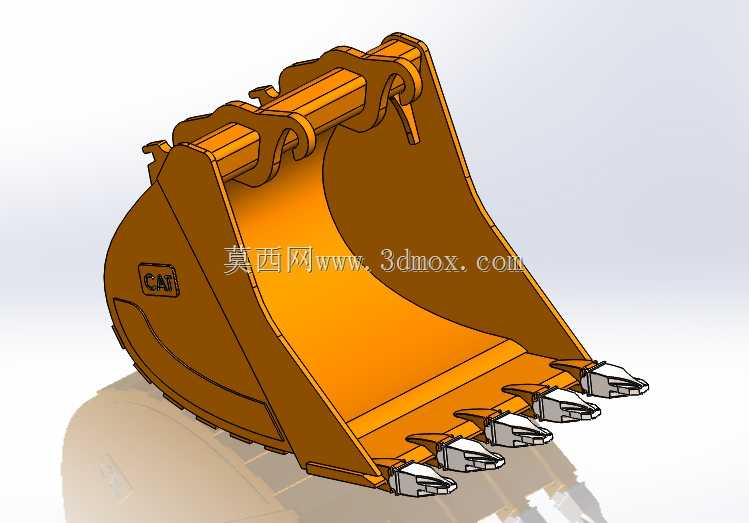

这款挖斗作为土方与矿山作业场景下的核心工作部件，主要适配大吨位履带式挖掘机，可广泛应用于基建场地平整、矿山矿石剥离、河道清淤疏浚、建筑渣土清运等多类作业场景，是工程机械前端作业装置中直接与作业介质接触的核心承载构件。在实际作业过程中，挖斗需要承受来自土石、矿石的剧烈冲击与持续摩擦，同时还要配合动臂、斗杆的复合动作完成切削、装载、提升、卸料全流程作业，其结构强度与耐磨性能直接决定整机的作业效率与连续工作时长。从功能特性来看，这款挖斗采用了弧形深斗腔设计，斗腔内壁的顺滑曲面可以有效降低土石装载时的流动阻力，提升单次装载的充盈率，同时减少卸料时的物料残留；斗唇位置采用了加厚耐磨合金钢板焊接结构，搭配五组独立可更换的高强度斗齿，斗齿与斗座采用楔块式快装结构，现场作业时无需复杂焊接工具即可快速更换磨损斗齿，大幅降低设备停机维护的时间成本；斗体两侧加装了侧护板与侧刃结构，既可以避免作业过程中侧壁被尖锐石块刮擦磨损，也能在修坡、整边作业时提供规整的切削面，提升作业面的成型精度。在设计思路上，这款挖斗充分考量了重载作业下的应力分布规律，通过有限元分析对斗体受力集中的耳板连接区、斗唇焊接区、弧形折弯区进行了结构优化，在保证整体结构强度满足重载冲击要求的前提下，适当削减了非受力区域的板材厚度，实现了斗体自重与承载能力的平衡，既避免了过重斗体增加整机前端负载、降低有效举升重量的问题，也防止了结构强度不足导致的斗体开裂、变形等故障。从安装边界来看，挖斗顶部的两组铰接耳板采用了与对应吨位挖掘机斗杆、连杆完全匹配的孔距与轴径设计，耳板内镶嵌有耐磨铜套，可有效降低铰接位置的转动磨损，安装时无需对原有斗杆连接结构进行二次改装，即可直接完成换装；斗体整体的回转半径与卸料角度完全适配对应机型的动臂斗杆运动轨迹，不会出现作业过程中与动臂、斗杆发生运动干涉的问题，同时斗齿尖端的切削角度经过反复优化，在切入密实土层、风化岩层时可以获得最优的切入角，有效降低作业时的液压系统负载，减少燃油消耗。斗体外部的加强筋布局顺着作业时的应力传导方向布置，可将斗齿位置承受的冲击载荷均匀分散到整个斗体结构上，避免局部应力集中造成的结构损坏，斗体底部加装的耐磨底板可以在挖斗拖行、刮平作业时抵御地面的持续摩擦，大幅延长挖斗的整体使用寿命。
