车用发动机起动马达结构设计

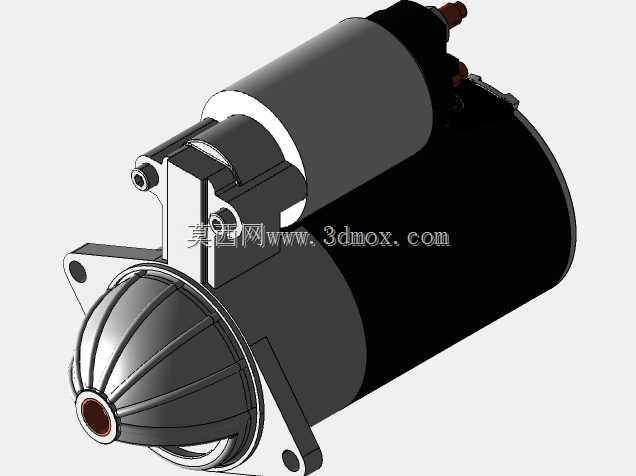

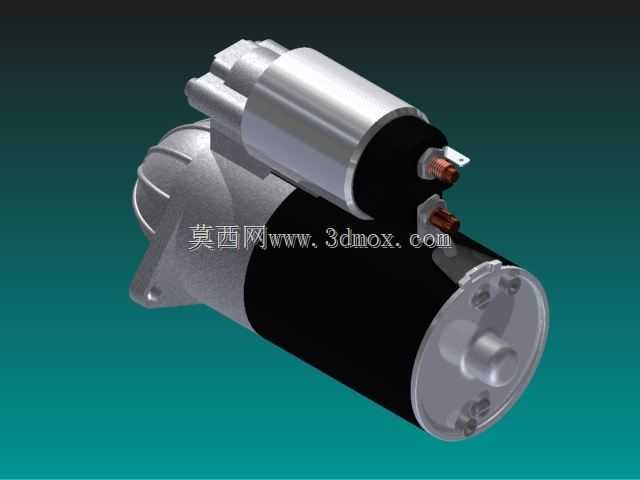

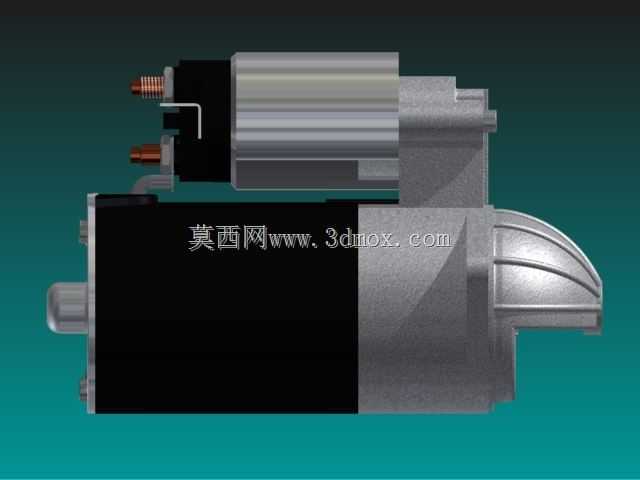

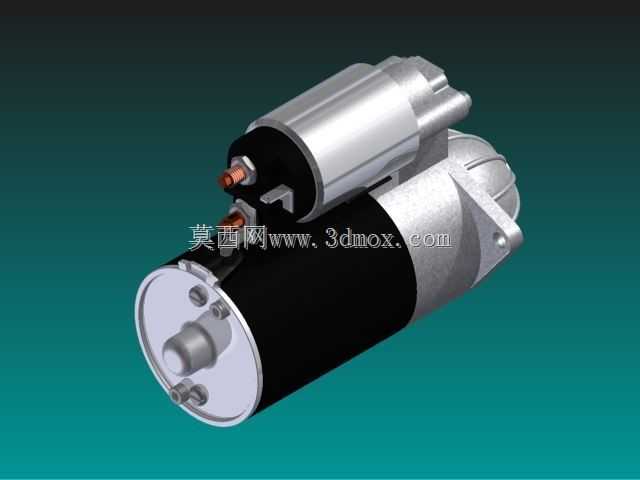

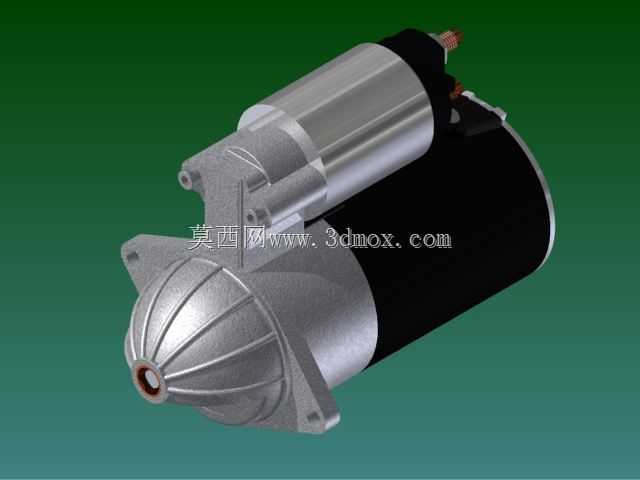

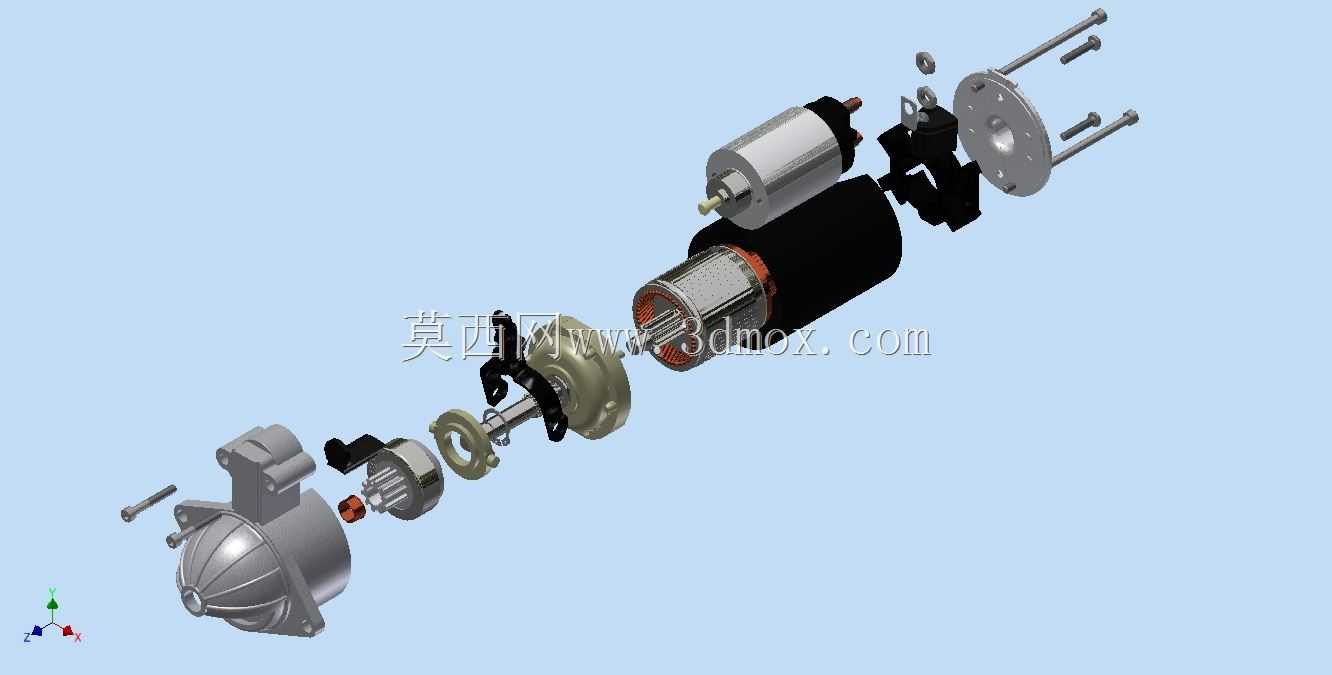

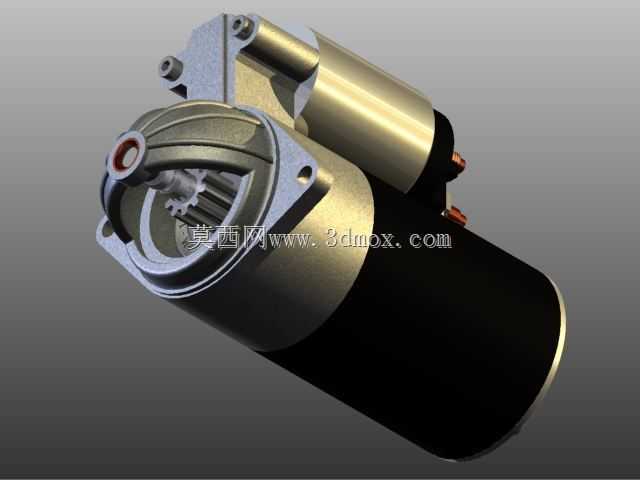

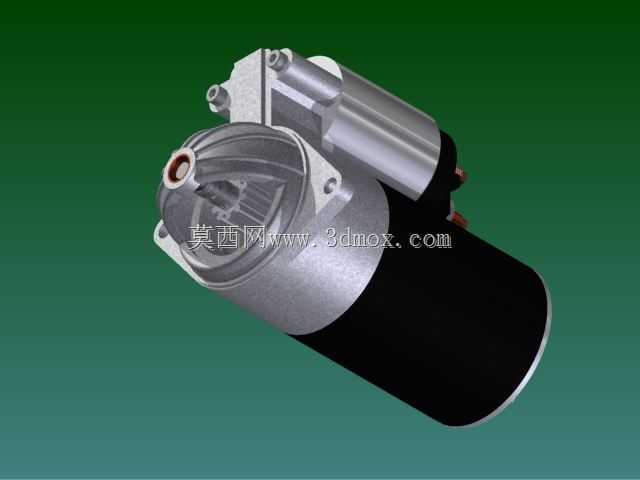

这款起动马达是车用内燃机动力系统的核心起动执行部件，主要应用于燃油乘用车辆、商用货运车辆、小型工程动力机械的发动机起动场景，承担着将电能转化为机械旋转扭矩、带动发动机曲轴完成初始点火循环的关键作用，是内燃机从静止状态转入自主运转状态不可或缺的功能部件。在实际车辆使用场景中，当驾驶员触发起动指令后，该马达会快速伸出驱动齿轮与发动机飞轮齿圈啮合，输出足够大的低速扭矩克服发动机内部活塞往复阻力、机油黏滞阻力、配气机构传动阻力，带动曲轴达到内燃机要求的最低起动转速，待发动机成功点火进入自主怠速运转状态后，驱动齿轮会自动回退脱离飞轮，避免被高速运转的飞轮反拖造成马达超速损坏。从功能特性来看，这款起动马达采用直流串励式动力输出结构，搭配电磁式啮合拨叉机构与单向超越离合器结构，既能够在起动瞬间输出大扭矩满足冷起动需求，也能在起动完成后有效切断动力反传路径，保护马达内部电枢、换向器等精密部件不受反向冲击损坏；马达主体采用圆柱式壳体集成电枢绕组与励磁结构，前端驱动端盖设置精准的安装定位止口与固定螺栓孔位，驱动齿轮采用渐开线齿形设计，啮合过程平滑无卡滞，能够承受起动瞬间的大扭矩冲击载荷。在设计思路上，这款马达的结构布局充分考虑车用安装空间的紧凑性要求，将电磁开关组件平行布置在主马达壳体侧方，大幅压缩整体径向占用尺寸，同时优化了内部碳刷架、换向器的排布位置，缩短电流传导路径降低起动压降；前端盖的安装孔位采用对称式布局，适配多数直列四缸、V型六缸民用内燃机的飞轮壳安装接口，驱动齿轮的伸出行程经过精准校核，既保证啮合时足够的齿面接触长度避免打齿，也防止伸出过量造成齿端撞击。从安装边界来看，这款马达的主壳体直径适配主流车型飞轮壳的预留安装空腔，轴向总长度不会与发动机排气歧管、油底壳等周边部件产生干涉，接线端子的朝向预留了足够的线束插拔操作空间，安装固定时只需对准止口推入后拧紧固定螺栓即可完成定位，无需额外调整啮合间隙，能够大幅降低整车装配环节的工艺复杂度，同时也便于后期售后维修环节的快速拆换。马达的外壳表面做了防锈防腐处理，能够适应车辆引擎舱内高温、多尘、易溅水的复杂工作环境，有效延长部件的实际使用寿命。
