小型卧式单级离心泵工业流体输送设备

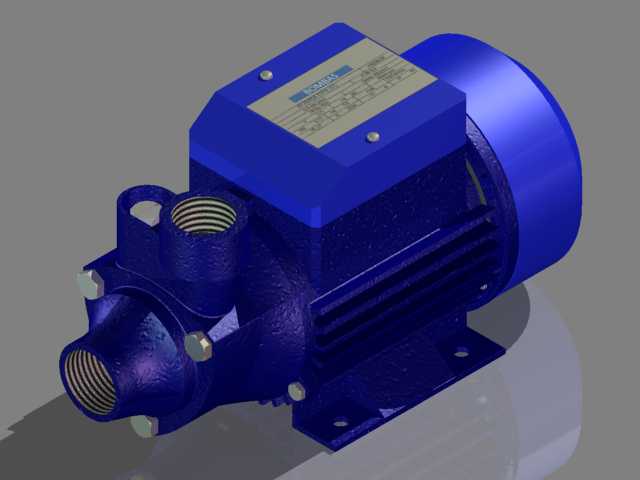

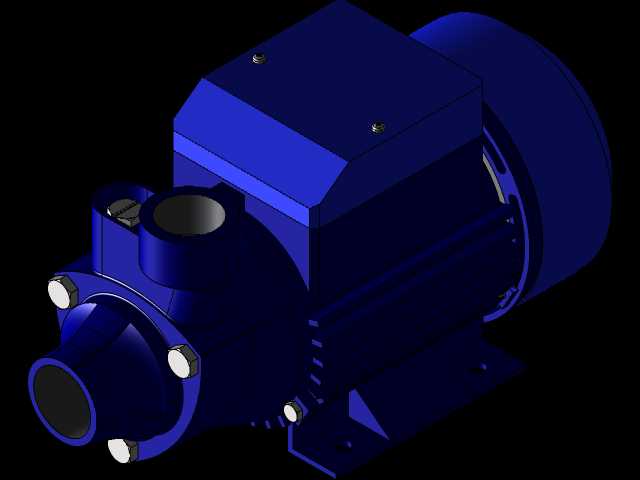

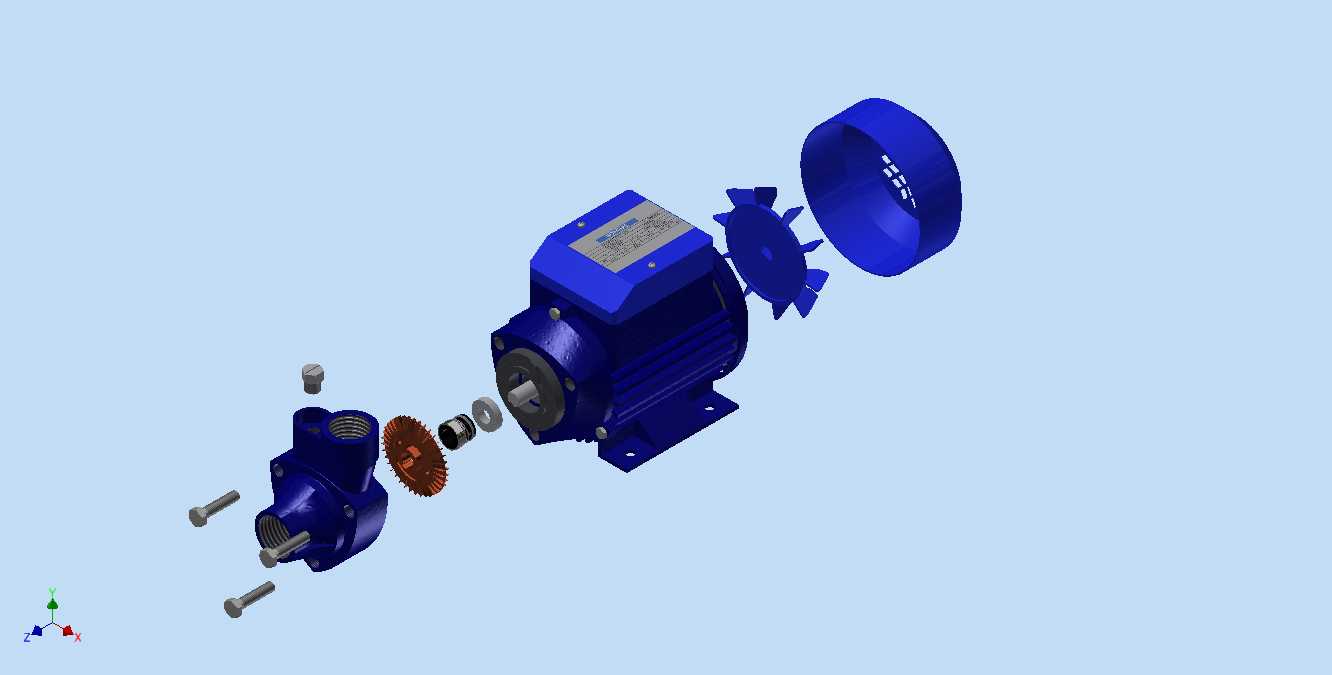

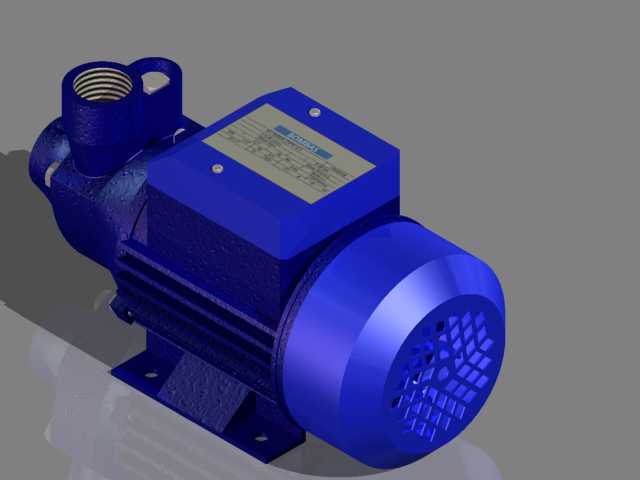

这款离心泵主要面向民用给排水、小型工业循环供水、楼宇清水增压、小型暖通系统水循环等场景设计，可输送常温清水或物理化学性质与清水相近的无颗粒杂质流体，在家庭自来水增压、小型设备冷却循环、庭院灌溉供水、小型加工工序供水等场景中都能稳定发挥作用。设备采用电机与泵体直联的卧式结构，整体布局紧凑，泵体与端盖采用铸铁材质打造，表面做了防锈涂装处理，能够适应潮湿、多尘的常规安装环境，电机外壳带有均匀分布的散热筋结构，运行过程中可快速导出绕组产生的热量，避免长时间运行出现过热问题，保障设备连续工作的稳定性。泵体的进出水口均采用内螺纹连接设计，接口规格适配常规民用给排水管路，安装时无需额外定制转接配件，可直接与现有管路对接，底部带有一体化铸造的安装脚座，脚座上预留了标准安装孔位，安装时可直接通过螺栓固定在混凝土基础或钢制安装支架上，安装边界清晰，无需额外设计复杂的固定结构。设计过程中充分考虑了日常维护的便捷性，泵体端盖采用螺栓紧固结构，需要清理泵腔杂质或更换密封件时，只需拆卸端盖固定螺栓即可打开泵腔，无需整体拆解设备，大幅降低日常维护的操作难度。叶轮采用闭式流道设计，运转时可在泵腔内部形成稳定的负压环境，实现流体的稳定吸入与加压输出，额定工况下可实现每分钟40升的输水流量，40米的扬程输出，0.5马力的动力配置刚好匹配小型输水场景的需求，不会出现动力冗余造成的能耗浪费，也不会因动力不足无法满足输水要求。设备的整体外形尺寸适配狭小空间安装需求，可直接安装在管路旁的预留空间内，无需占用过大的安装场地，进出水口的位置布局符合常规管路走向设计，安装时可减少管路弯折，降低管路沿程阻力损失，提升整体输水效率。密封部位采用机械密封结构，相比传统填料密封可有效减少运行过程中的滴漏问题，降低日常运行的维护频次，同时减少水资源的浪费。电机端的接线盒设置在电机顶部，接线操作方便，同时可避免管路滴漏的水流入接线部位，提升用电安全性，整体结构兼顾了运行稳定性、安装便捷性与维护简易性，能够很好适配各类小型流体输送场景的使用需求。
