卫生级耐压圆形玻璃视镜人孔结构

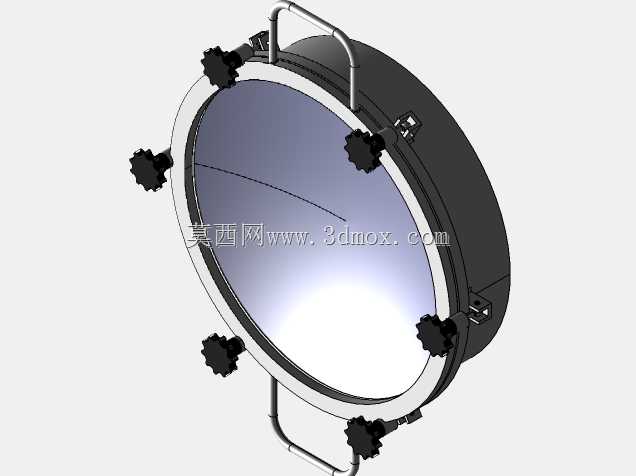

这款带透明视窗的圆形人孔结构，多用于食品饮料、生物制药、精细化工领域的常压或低压罐体设备上，安装在罐体顶部或侧壁位置，既可以作为操作人员进出罐体内部开展检修、清洁作业的通道，也能通过中部的透明玻璃区域，无需开盖就直接观察罐内物料的反应状态、液位高度、混合均匀度，大幅减少日常巡检时的开盖操作频次，降低罐内洁净环境被外界污染的风险。

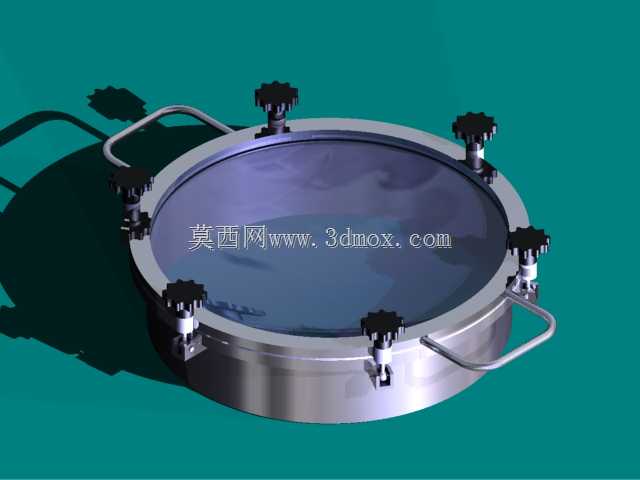

从结构设计来看，整体采用圆形对称布局，主体法兰底座采用304或316L不锈钢一体成型，密封面做了精车抛光处理，配合食品级硅橡胶密封圈，能满足卫生级工况下的无死角密封要求，避免物料残留滋生细菌。周向均匀分布的六个快开式手拧压块，不需要额外工具就能完成锁紧与松开操作，压块与法兰接触的位置做了圆弧过渡处理，避免锁紧时应力集中压伤密封面，也能保证整圈密封压力均匀，杜绝局部渗漏的问题。两侧对称布置的弧形提手，一方面方便开盖时扶持挪动上盖组件，另一方面也可作为开盖后的临时挂点，搭配配套的挂钩就能把上盖固定在罐体旁，避免开盖后上盖磕碰损伤玻璃视窗。

中部的视镜玻璃采用钢化硼硅玻璃材质，透光率高同时耐温差急变性能优异，能适配常规工况下的物料温度变化，玻璃与不锈钢压圈之间设置了柔性密封垫，既可以缓冲设备运行时的振动冲击，也能避免玻璃与金属硬接触导致的崩边碎裂问题。设计时需要注意安装边界尺寸，法兰底座的外径要与罐体开孔的焊接翻边尺寸匹配，焊接时要控制法兰平面的平面度公差，避免焊接变形导致后续密封失效；上盖开启后的回转半径要提前预留足够空间，避免与周边的管线、支架发生干涉；手拧压块的锁紧行程要匹配密封圈的压缩量，通常控制在密封圈厚度的20%-30%，压缩量过大容易加速密封圈老化失效，压缩量不足则会出现密封泄漏的问题。

在实际选型应用中，要根据罐体的工作压力、工作温度、接触物料的腐蚀特性匹配对应的密封材质与玻璃厚度，用于有压力工况的场景还要额外校核压块的锁紧力与法兰的结构强度，避免承压状态下出现结构变形。日常维护时，可定期检查密封圈的老化情况、玻璃表面是否有划痕或裂纹，压块的铰接位置定期涂抹食品级润滑脂，保证操作顺畅无卡滞。
