这款涡轮增压器的三维设计,核心围绕内燃动力系统的进气增压需求展开,适配卡车、乘用汽车、轨道机车、航空动力装置以及工程建筑设备的发动机配套场景,核心作用是通过压缩进入发动机气缸的空气,提升进气充量密度,让发动机可以在相同排量下喷入更多燃油完成充分燃烧,最终实现动力输出提升、燃油经济性优化、尾气排放污染物降低的实际效果,是当前小排量高功率动力方案、重载动力设备中不可或缺的核心配套部件。

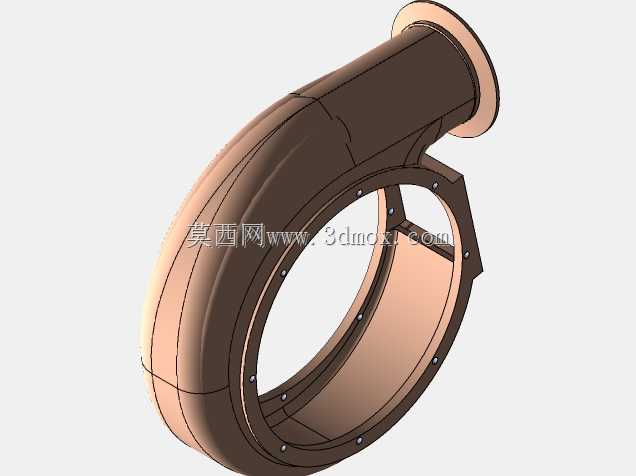

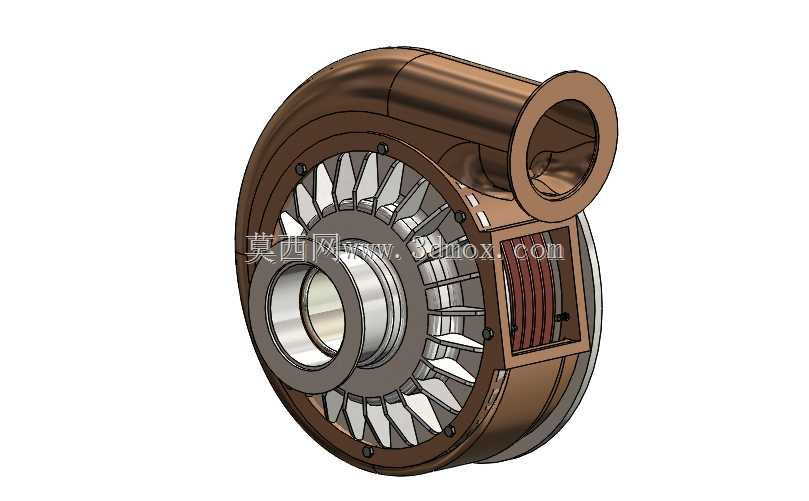

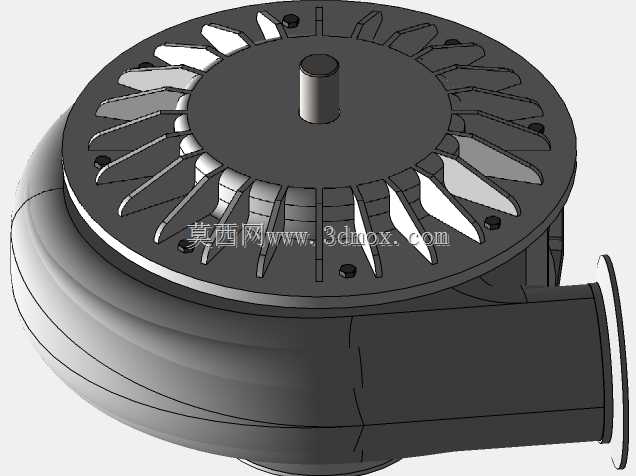

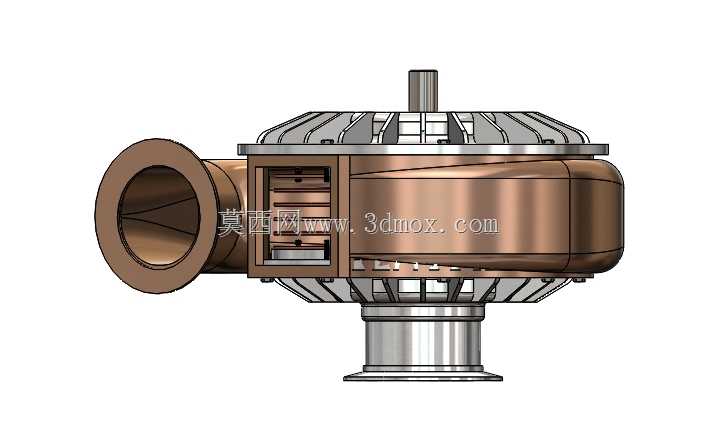

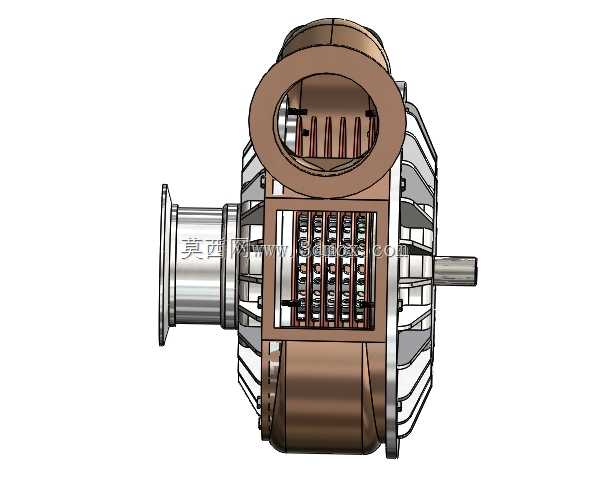

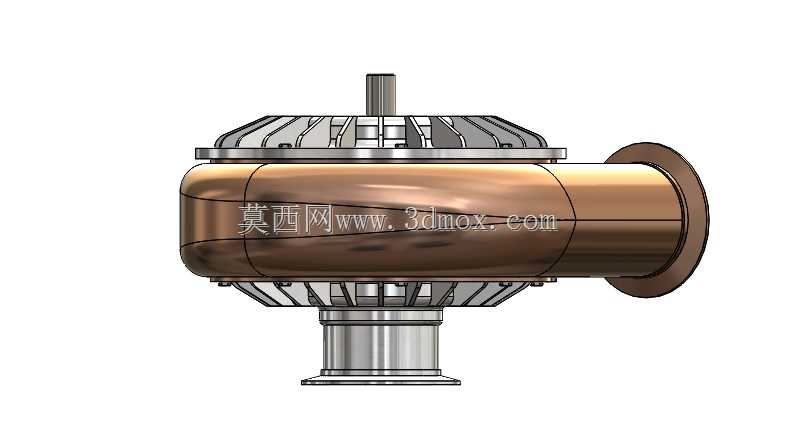

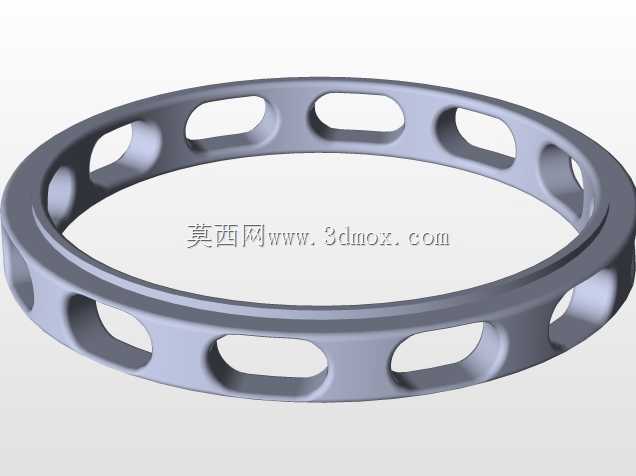

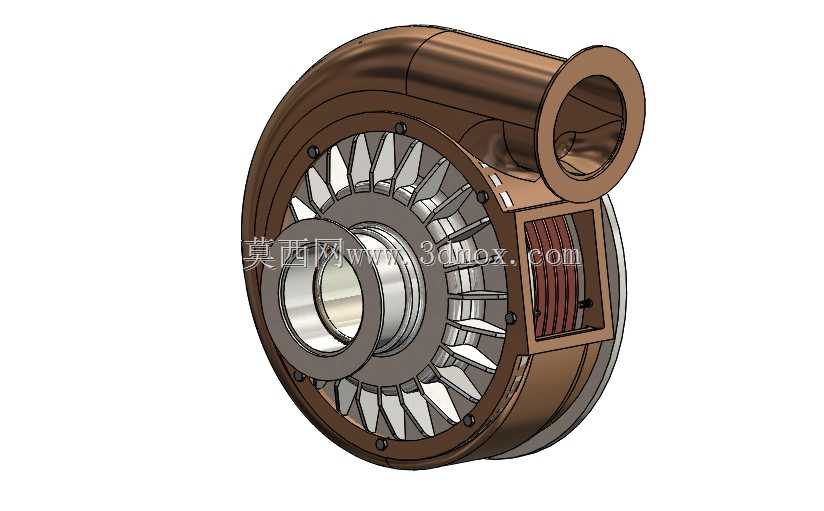

从产品功能特性来看,该结构完整还原了涡轮增压器的双核心工作腔布局:一侧是与发动机排气歧管连通的涡轮腔,利用发动机排出的高温高压废气动能驱动涡轮叶轮高速旋转,另一侧是与进气系统连通的压气机腔,通过同轴连接的压气机叶轮同步转动,完成新鲜空气的压缩后送入发动机进气歧管。模型中清晰呈现了蜗壳的流道曲面设计,这种渐扩式的流道结构可以在气流通过过程中逐步完成动能到压力能的转换,减少气流湍动带来的能量损失;中间的轴承支承结构做了细节还原,兼顾高速旋转工况下的支承稳定性与散热需求,同时预留了密封结构的安装位,避免润滑油窜入气路或者废气进入润滑腔。

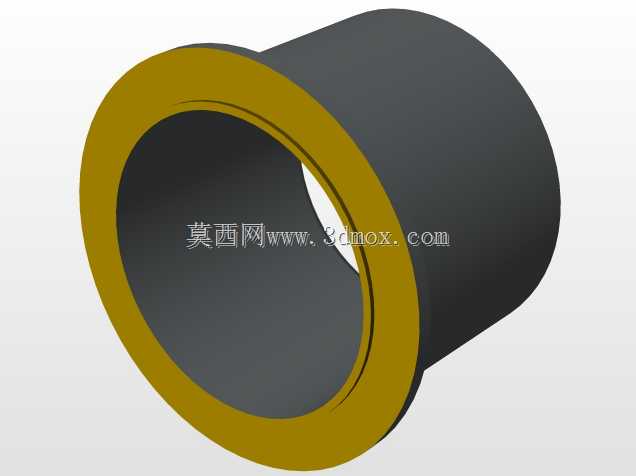

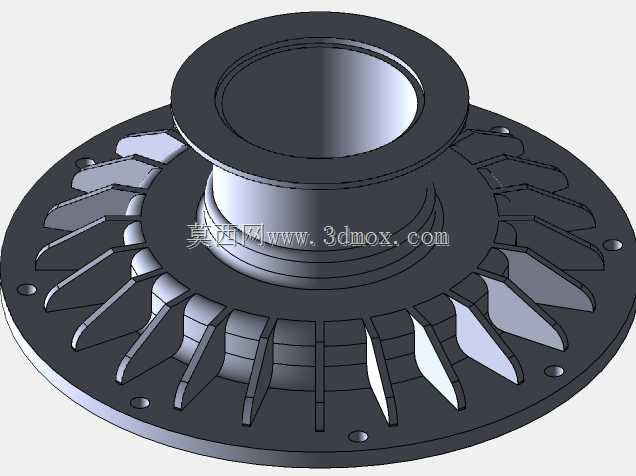

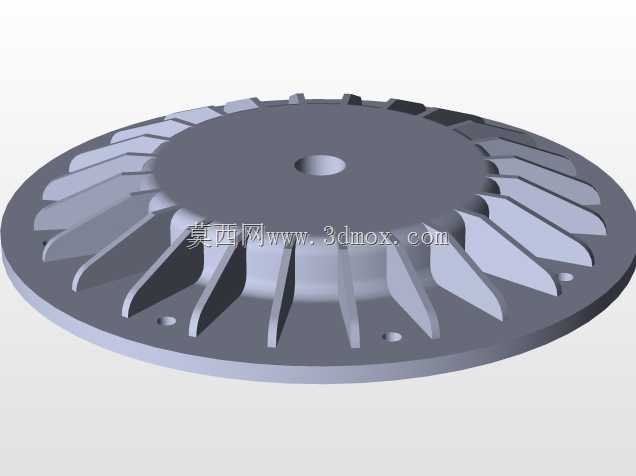

在设计思路上,该模型严格遵循车用涡轮增压器的实际工程逻辑:首先是蜗壳的外形采用类螺旋渐开线轮廓,既匹配气流的流动轨迹,也兼顾了安装时的空间避让需求;叶轮部分的叶片采用前倾式曲面设计,在保证结构强度的前提下优化气流导入角度,降低高转速下的气流噪声与冲击损失;连接法兰的位置、接口尺寸都参考主流量产增压器的通用安装规范,压气机侧的进气口、涡轮侧的排气口都采用标准圆形接口,方便与不同管径的进排气管路对接。
从安装边界与尺寸适配来看,该模型的整体轮廓为蜗壳自然延伸的不对称结构,最大径向尺寸覆盖压气机与涡轮腔的整体外径,轴向尺寸包含叶轮腔与中间轴承体的总长度,安装时需要预留对应径向空间避免与周边发动机附件、车架结构发生干涉,同时要保证进出气接口的对接同轴度,减少管路应力;中间壳体上预留的润滑油路接口位置符合常规润滑管路的布置走向,不需要额外改动管路走向即可完成配套安装,整体结构既还原了真实产品的细节特征,也能为动力系统的配套布局设计提供准确的空间参考。
