CVT传动用蹄块式离心离合器结构设计

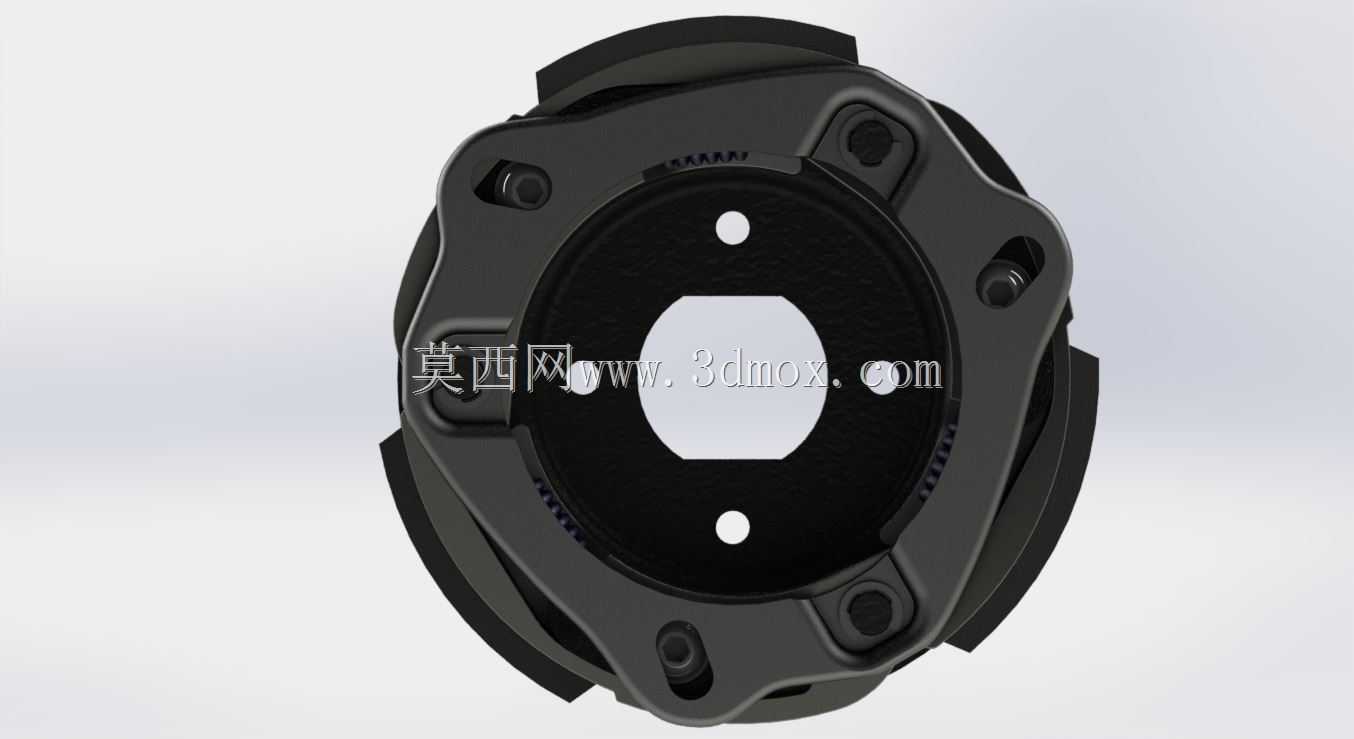

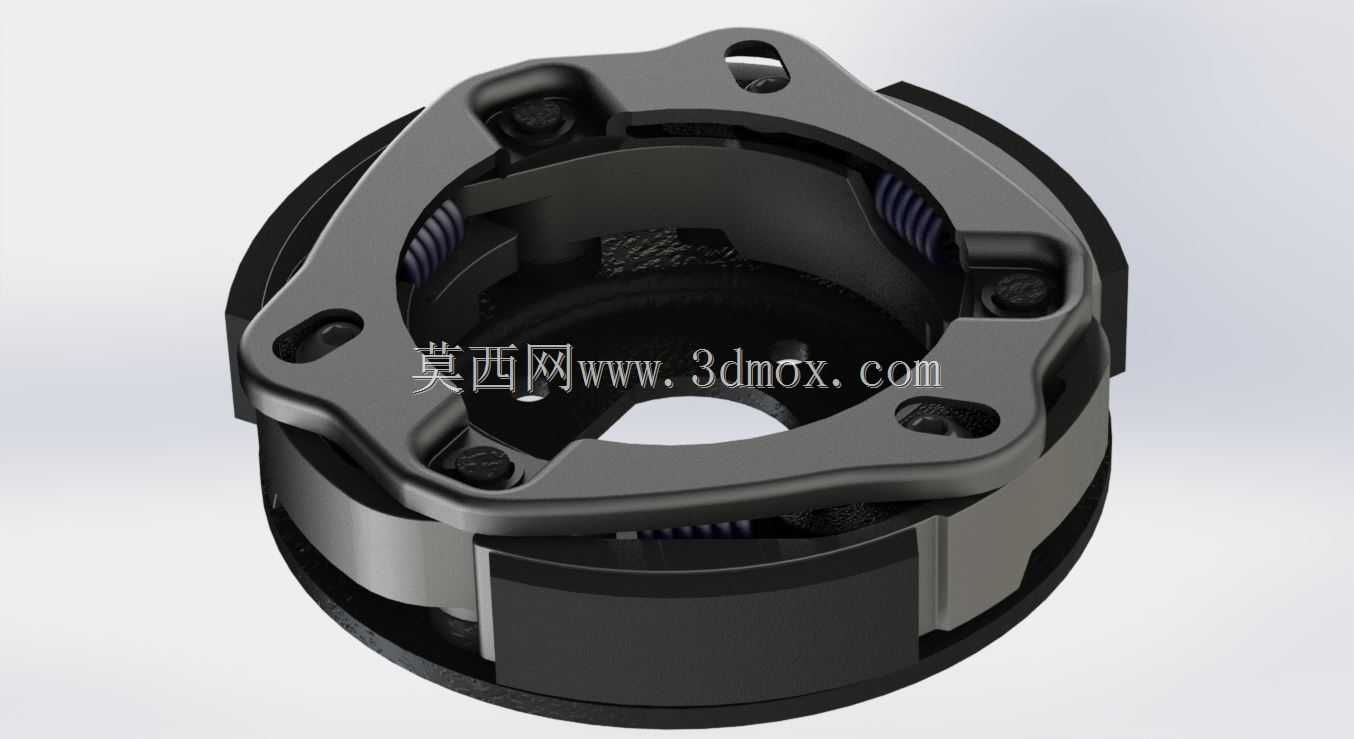

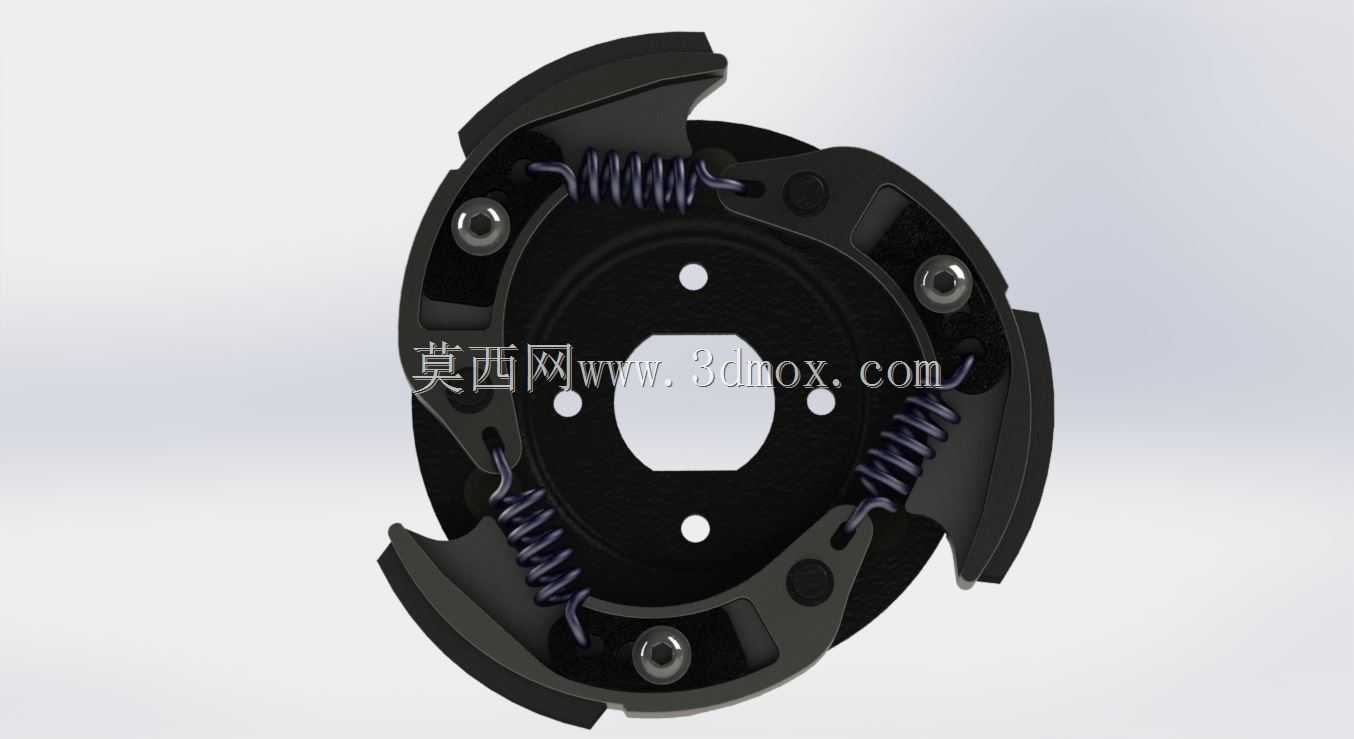

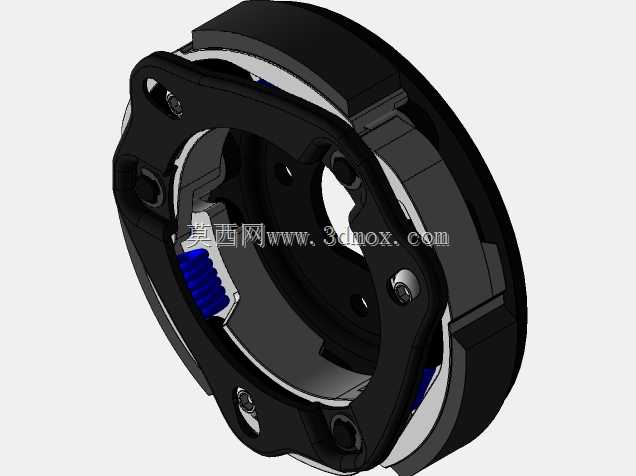

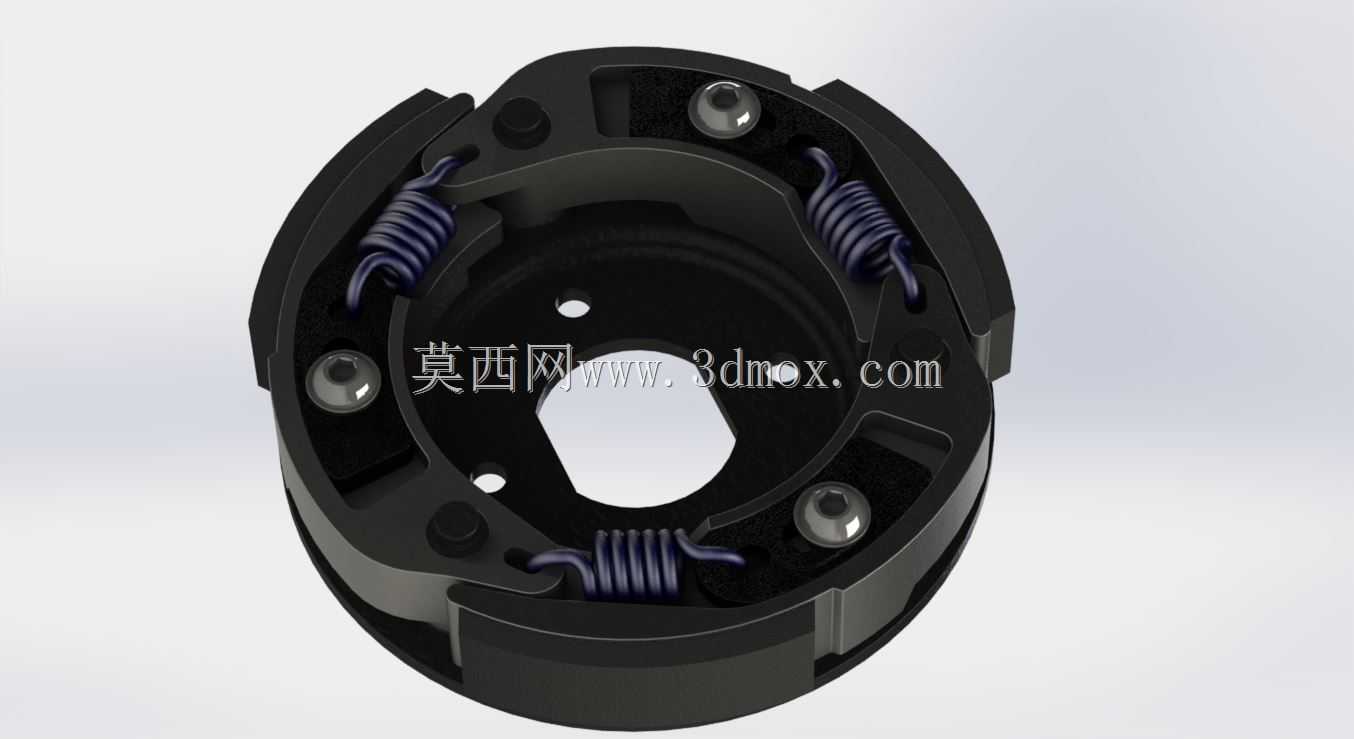

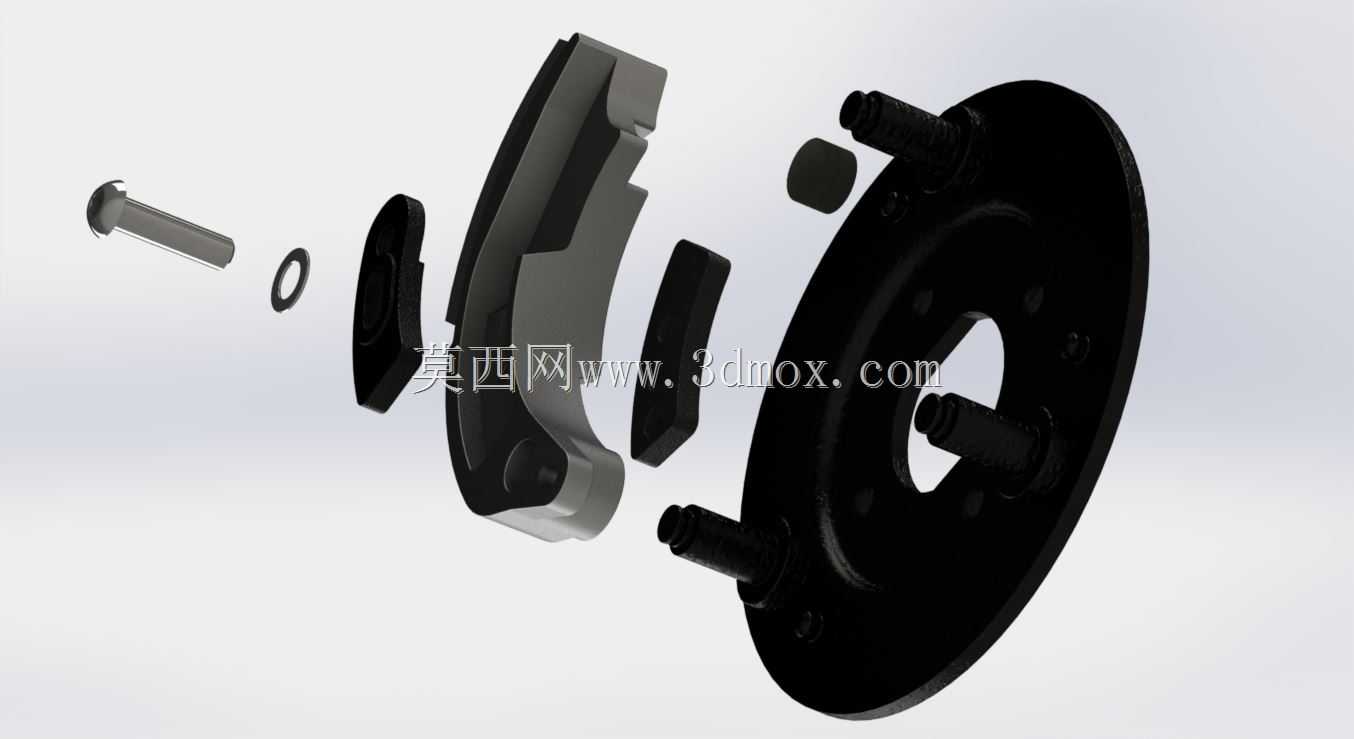

这款离心离合器主要应用于踏板摩托车、沙滩车、小型通用动力机械的CVT变速传动系统中，是动力传递路径上的核心控制部件，承担着低转速切断动力、高转速平稳接合的关键作用，能够在发动机怠速阶段断开传动连接，避免负载反拖发动机造成熄火，同时在转速提升过程中平滑传递扭矩，适配CVT系统连续变速的动力输出特性，保障起步平顺、加速过程无突兀闯动。从结构设计来看，产品采用三蹄块径向张开的经典离心式结构，核心部件包含中心轮毂、三个弧形离心蹄块、周向布置的复位弹簧、摩擦外圈以及连接紧固件，中心轮毂设置有异形内花键孔，用于和动力输入轴进行周向固定，能够传递大扭矩的同时避免轴孔间出现相对滑动，蹄块与轮毂之间通过铰接点连接，允许蹄块在离心力作用下绕铰接点径向摆动，复位弹簧采用高疲劳强度的弹簧钢绕制，分别连接相邻蹄块的端部，在转速低于接合阈值时，弹簧拉力将蹄块拉向中心，使蹄块外侧的摩擦面与外鼓内壁保持间隙，彻底切断动力传递路径。设计过程中重点考量了摩擦接合面的压力分布均匀性，蹄块的弧形摩擦面采用与外鼓内壁完全匹配的曲率半径，确保接合时摩擦面能够完全贴合，避免局部压力过大造成摩擦材料异常磨损，同时对蹄块的质心位置进行了反复优化，确保三个蹄块在相同转速下产生的离心力一致，避免接合过程中出现偏磨、抖动的问题。安装边界方面，该离合器整体为圆盘式结构，轴向厚度紧凑，中心安装孔的尺寸适配主流小排量动力设备的输出轴规格，外鼓的内径与摩擦片外径预留了合理的初始间隙，安装时仅需将中心孔对准输入轴推入到位，通过轴端紧固件锁紧即可完成装配，不需要额外调整间隙，适配性较强。在实际使用场景中，这类离心离合器不需要额外的操控机构，完全依靠转速变化自动控制接合与分离，能够大幅简化传动系统的操控逻辑，降低使用者的操作门槛，同时摩擦片采用耐高温耐磨的复合材料配方，能够承受频繁接合产生的热量，长时间高负荷工作下也不会出现摩擦系数大幅衰减的问题，弹簧的刚度经过精准匹配，确保接合转速稳定在合理区间，既不会因接合过早造成怠速带载，也不会因接合过晚造成动力响应滞后，充分适配小型动力设备的日常使用工况。
