三层并列式托盘输送线结构设计

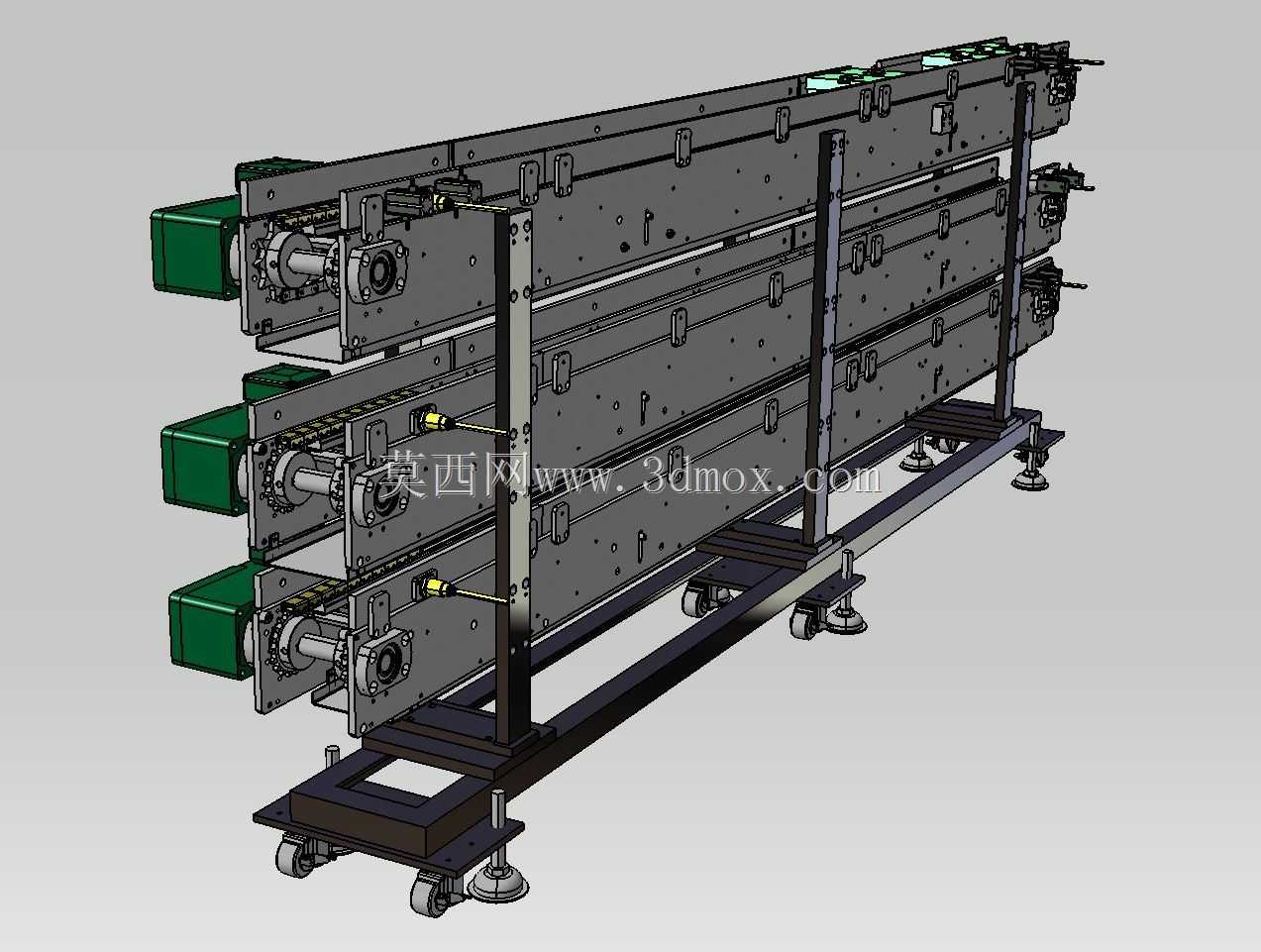

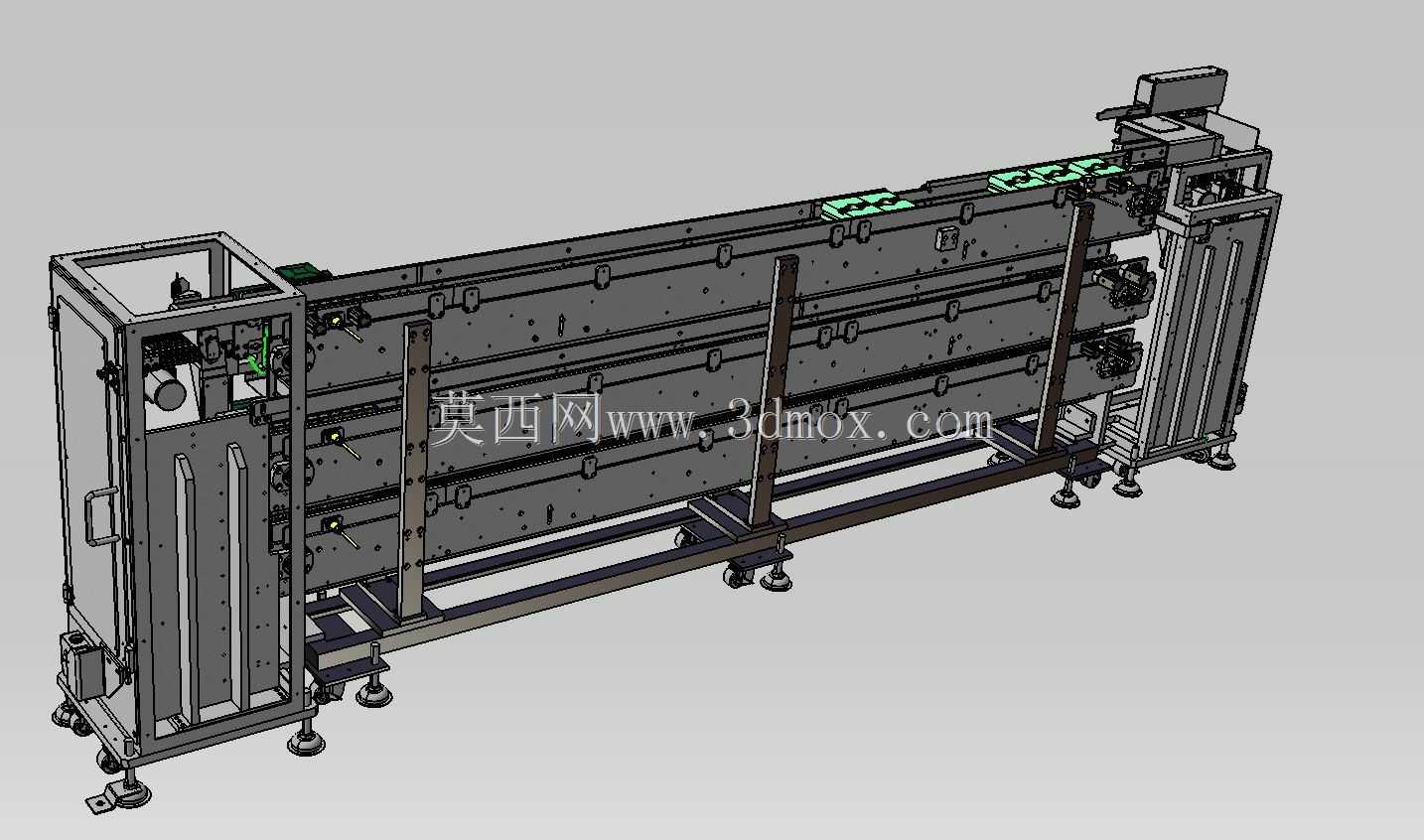

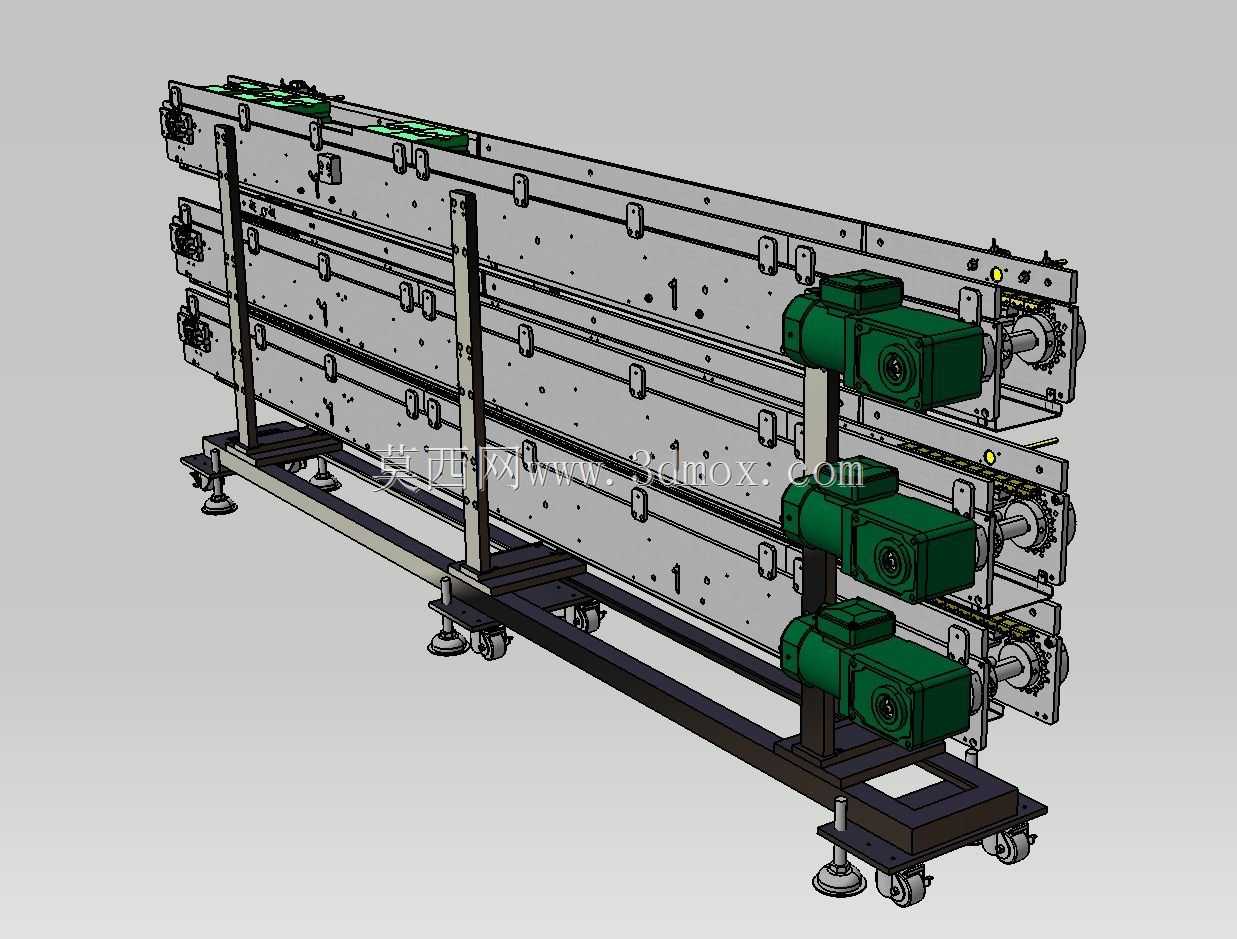

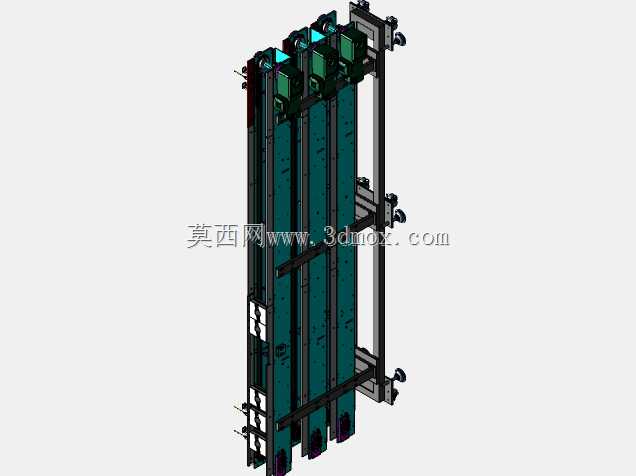

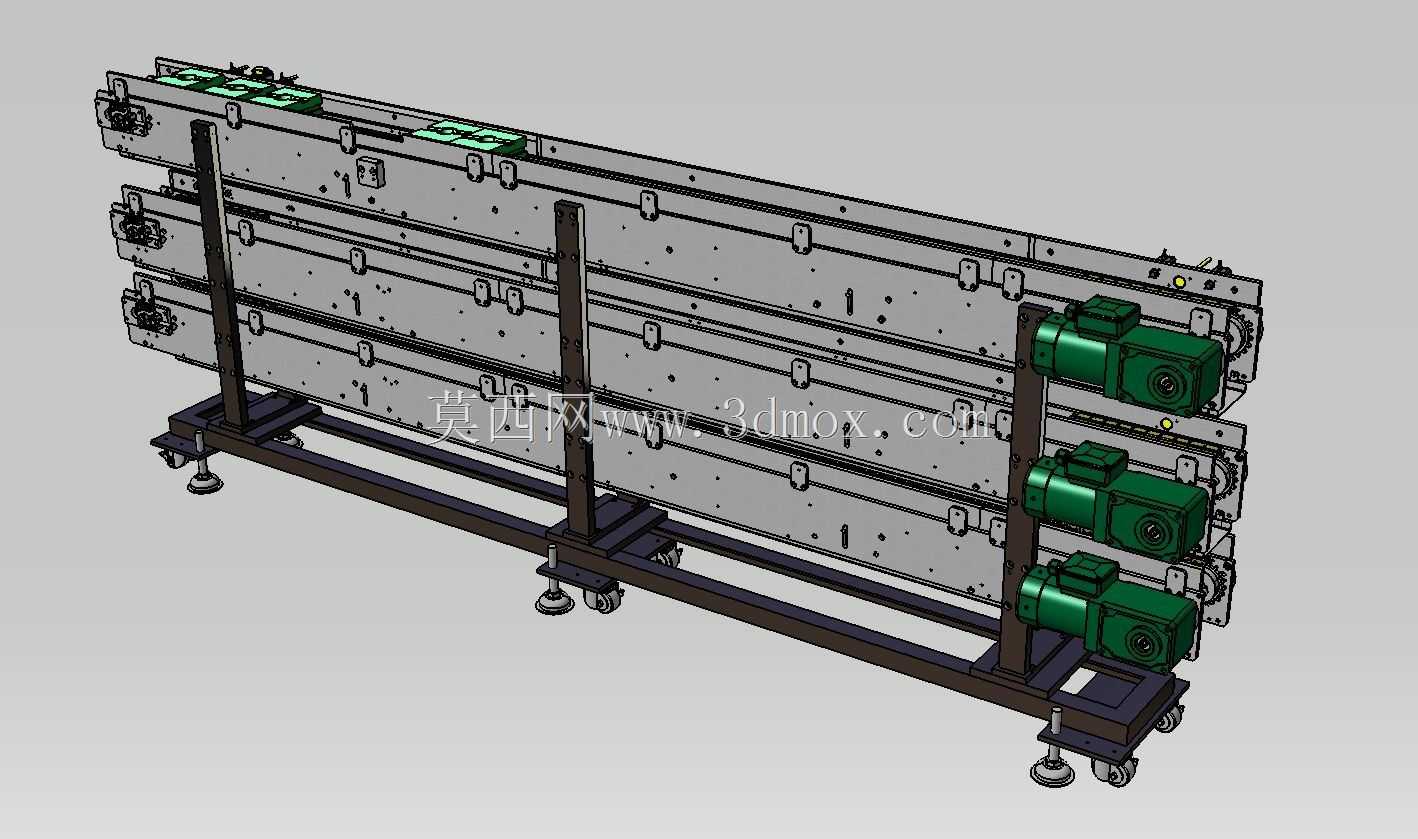

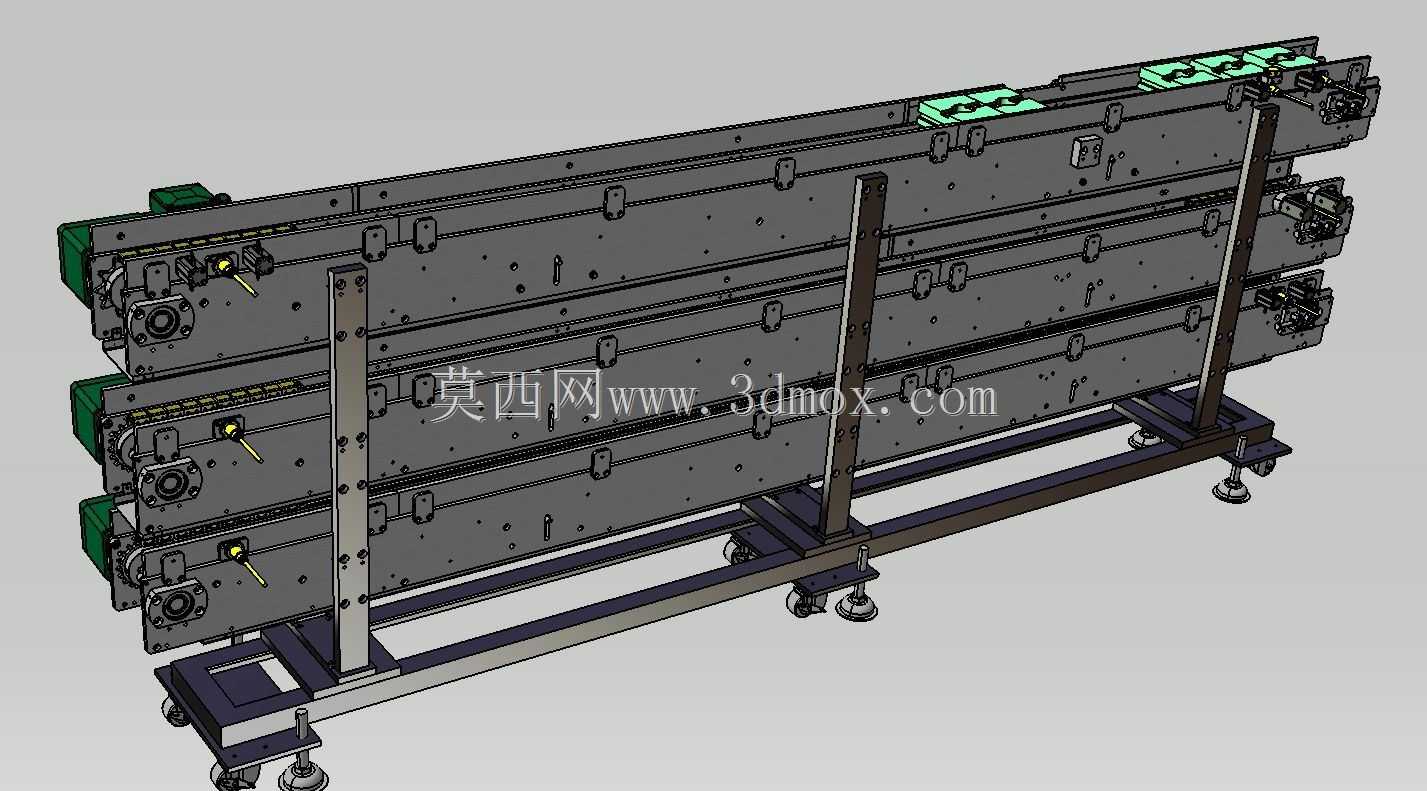

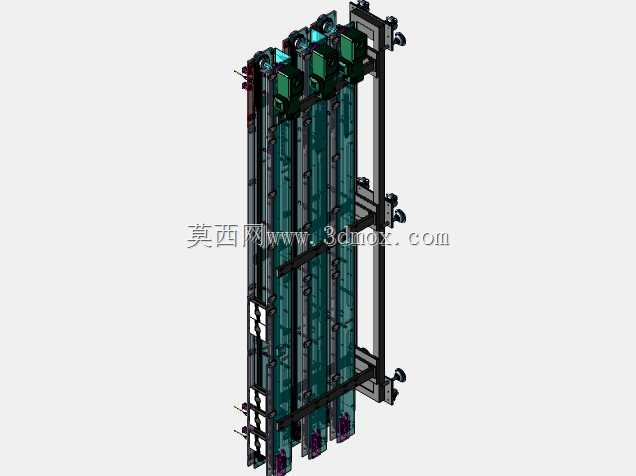

这款三层并列式托盘输送结构，主要面向3C电子组装、汽车零部件分装、医药包装后段等空间受限的自动化生产场景，在有限的厂房竖向空间内实现多工位并行的托盘流转需求，解决传统单层输送线占地跨度大、不同工序托盘回流路径交叉混乱的痛点，可直接对接上下料机械手、点胶工位、检测工位、缓存工位等自动化单元，完成工装托盘在不同工序间的定向输送、层间分流与空盘回流作业。设备整体采用模块化框架设计思路，主体支撑框架选用标准工业铝型材搭配碳钢喷塑底座搭建，底座配置可调节脚杯与万向脚轮组合结构，既可以在设备安装调试阶段通过脚轮快速移位调整布局，也能在定位后通过脚杯调平锁定，抵消地面不平整带来的运行震动，保障输送过程的平稳性。三层输送单元采用独立驱动设计，每层均配置独立的减速动力单元，可根据生产节拍需求单独调整各层输送速度，也可单独启停某一层输送线应对换型、维保需求，不会影响其余两层的正常作业，适配多品种小批量的柔性生产需求。输送面采用带定位挡边的平皮带结构，可适配标准尺寸的工装托盘，托盘放置后不会在输送过程中出现偏移、卡滞问题，线体侧边预留传感器安装槽位，可直接加装光电传感器实现托盘到位检测、堵料预警、满料停机等自动化功能，无需额外打孔改造支架。设备的安装边界预留了充足的对接空间，线体两端的传动端预留了与顶升移栽机、层间提升机的对接接口，可根据产线布局需求灵活拓展，无需对主体结构做大规模改动。整体结构在设计阶段充分考虑了维护便利性，驱动单元均采用外置安装方式，日常维护时无需拆解输送面即可完成皮带张紧调整、电机检修等操作，输送面的侧边护板采用快拆结构，清理皮带缝隙杂物、更换易损件时可快速拆卸，大幅降低后期运维的时间成本。三层输送的布局可实现上层承载待加工工件托盘输送、中层承载加工中工件流转、下层承载空托盘回流的功能，在相同占地宽度下将输送能力提升至传统单层线体的三倍，有效压缩产线的横向占地空间，帮助企业在有限的厂房面积内排布更多生产工位，提升单位面积的产能输出。线体运行过程中噪音低、运行平稳，托盘输送定位精度可满足自动化设备上下料的对接要求，不会出现托盘错位导致的机械手取料失败问题。
