多工位连续级进冲压模具结构设计

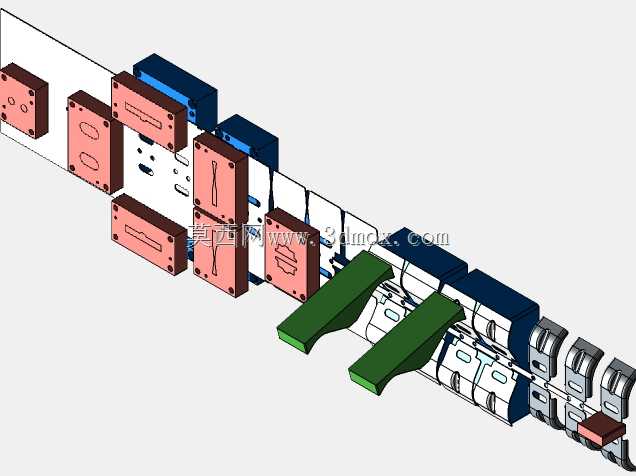

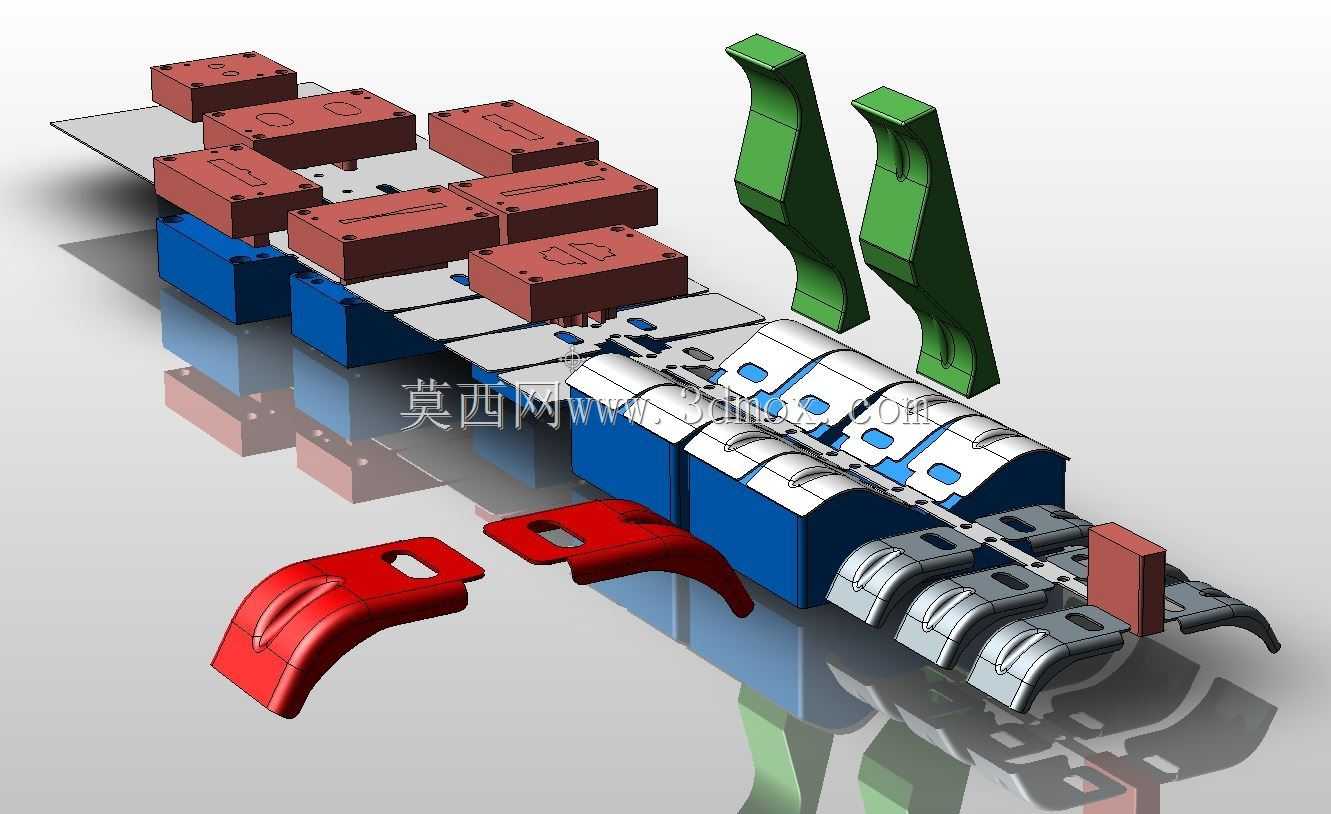

这套级进冲压结构主要面向大批量薄板五金件的连续冲压生产场景，适配家电、汽车零部件、通用五金领域的小型异形结构件量产需求，能够在单台冲床的单次行程联动下，完成带料沿送料方向的多工序同步加工，全程无需人工周转半成品，可大幅提升复杂冲压件的生产效率与尺寸一致性。整套结构沿带料送进方向排布多组独立工位，依次完成冲裁定位孔、局部外形冲切、折弯成型、侧边整形、最终落料的全流程工序，带料依靠初始工位冲出的定位孔与各工位的导正销配合实现精准送料，送进过程中带料始终保持连贯连接，直到最终工位才将成型件与料带分离，有效避免了多工序分散加工带来的定位误差与工件变形问题。上下模座采用对称式导向结构布置，搭配独立的卸料板导向组件，保证高速冲压过程中上下模的对中精度，减少凸模受侧向力出现的崩损、偏移问题；各工位的凸模与凹模采用镶拼式结构设计，易磨损的冲切刃口部分可单独拆卸更换，无需整体报废模仁，大幅降低模具的后期维护成本与停机维护时长。成型工位针对带料的回弹特性做了预补偿设计，折弯工位的凹模入模角、成型间隙根据料厚与材质特性做了匹配调整，保证成型后工件的角度、轮廓尺寸符合公差要求，整形工位可对冲裁、折弯过程中产生的局部变形做校平校正，进一步提升成品的平面度与轮廓精度。结构两侧设置的导向立架用于配合冲床的滑块导向，保证上下模开合过程的运行平稳性，整套模具的安装边界适配常规开式可倾压力机的工作台尺寸，模座上的安装槽、压板位置按照通用冲床的装模标准设计，可直接吊装固定在对应吨位的冲床台面上，无需额外加工转接安装板。送料方向的定位挡料、误送料检测结构可在带料送进位置出现偏差时触发设备停机，避免误冲损坏模具结构，卸料板采用弹性卸料结构，可在冲压完成后及时将箍在凸模上的带料卸下，保证带料送进过程顺畅无卡滞。整套结构的工位排布经过工序优先级优化，将冲裁工序布置在靠前工位，成型、整形工序布置在中后段，避免成型后的带料出现形变影响后续工位的定位精度，各工位之间的步距尺寸经过严格计算，保证前后工位的加工位置无干涉，料带的连接桥宽度经过强度校核，可承受送进过程中的拉扯力同时不额外浪费原材料。
