汽车差速器带从动链轮总成结构设计

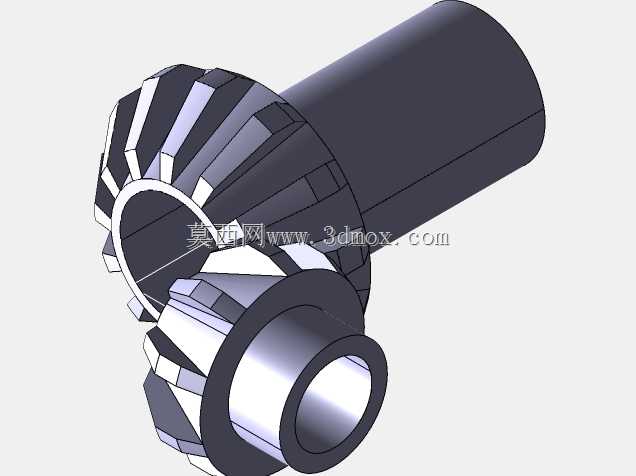

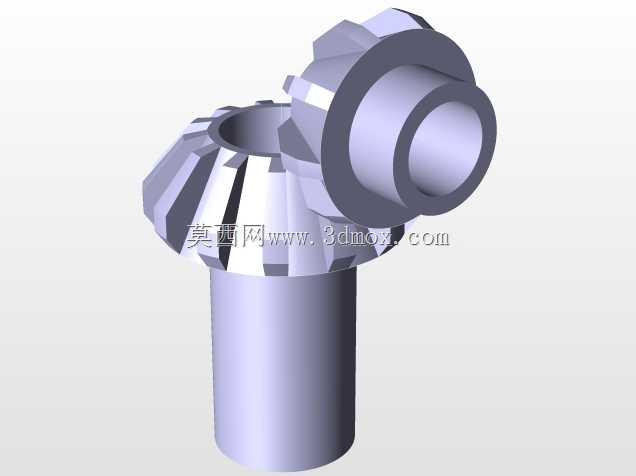

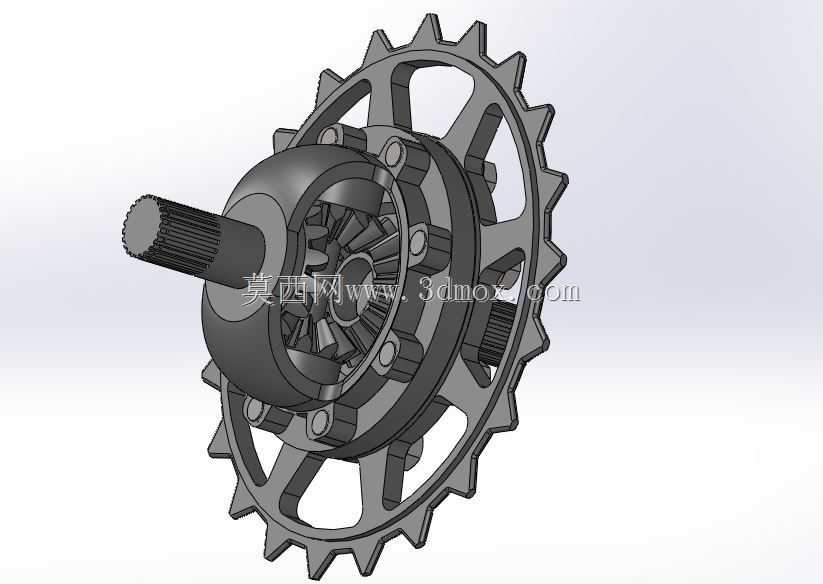

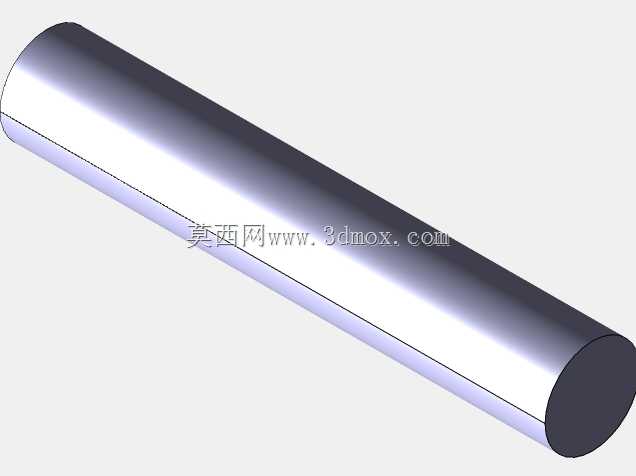

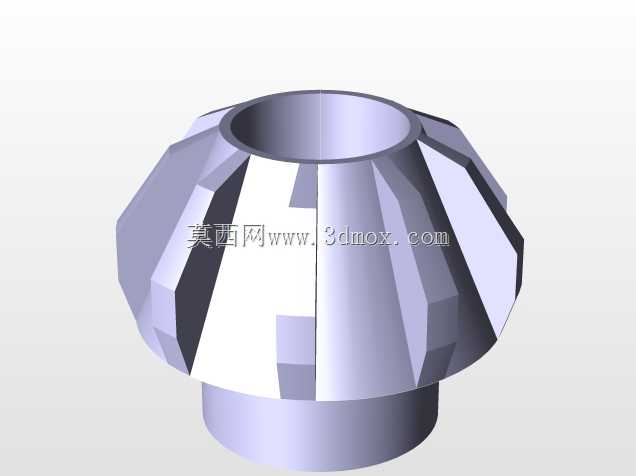

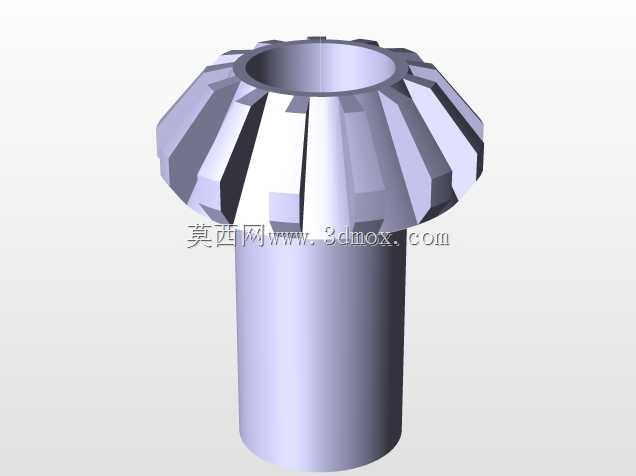

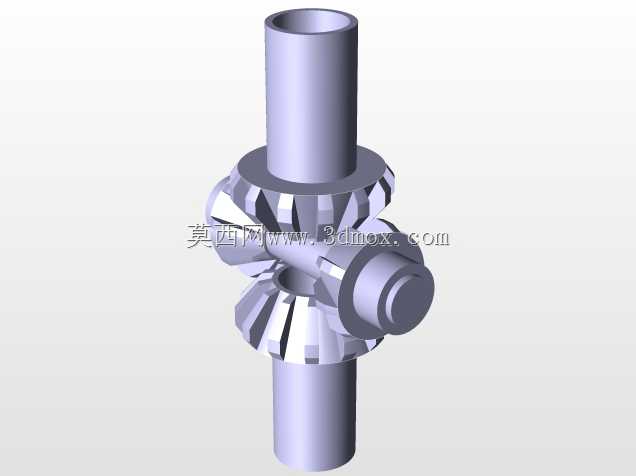

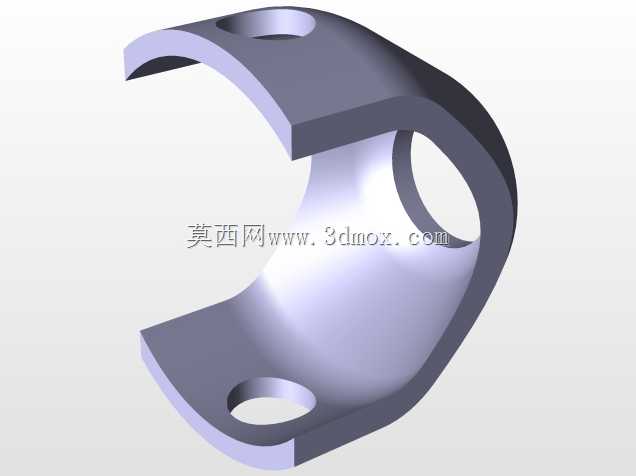

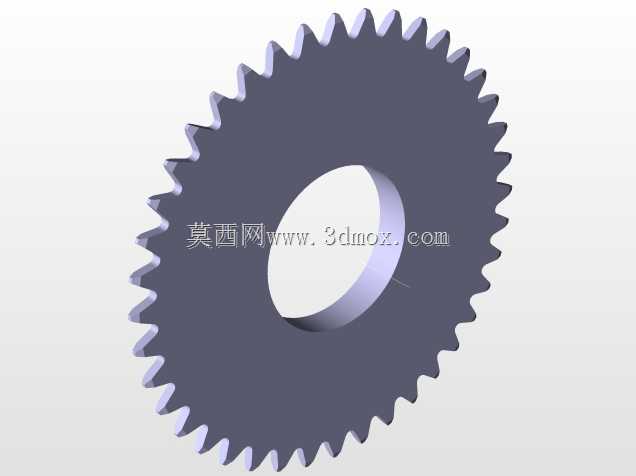

该结构为集成从动链轮的汽车驱动桥差速器总成，主要应用于采用链传动传递动力的特种作业车辆、小型全地形车以及部分新能源代步车型的驱动桥系统中，承担着将输入动力分流至两侧驱动轮、同时允许两侧车轮以不同转速转动的核心功能，可有效避免车辆转弯或行驶在不平路面时出现的轮胎拖滑、磨损加剧问题，保障车辆行驶的操控稳定性与通过性。从功能特性来看，该总成集成了差速器壳体、行星齿轮组、半轴齿轮、花键输入轴以及一体式从动链轮，动力经花键轴输入后，通过差速器内部的十字轴带动行星齿轮公转，当两侧车轮存在转速差时，行星齿轮可绕十字轴自转，自动分配两侧半轴的输出扭矩，匹配外侧链轮可直接与传动链条啮合，省去了额外的传动连接法兰，大幅缩短了动力传输路径，提升了传动效率。设计过程中，首先围绕差速器的扭矩承载需求匹配行星齿轮与半轴齿轮的模数、齿数，保证齿轮啮合重合度满足全工况载荷要求，差速器壳体采用辐条式镂空结构，在保证壳体结构强度、支撑刚度的前提下尽可能降低总成自重，减少旋转部件的转动惯量，提升动力响应速度；外侧从动链轮与差速器壳体采用一体化设计，通过周向布置的螺栓实现壳体与链轮的刚性连接，避免分体式连接带来的同轴度误差，同时链轮齿形经过修形处理，可降低链条啮合过程中的冲击与噪音，延长传动链条的使用寿命。在安装边界方面，该总成的输入花键轴伸出长度、轴径以及花键参数匹配通用的传动连接接口，外侧链轮的分度圆直径、齿距适配对应规格的传动链条，差速器壳体两侧的半轴安装孔同轴度控制在高精度公差范围内，可直接适配对应车型的驱动桥壳安装位，总成的轴向尺寸与径向最大轮廓经过优化，可在紧凑的桥壳内部空间完成装配，无需额外改动桥壳的原有结构，同时壳体上预留的螺栓安装位可满足后期维护拆装的操作空间需求，装配过程中可通过专用工装直接完成轴承预紧、齿轮间隙调整，适配量产车型的装配工艺流程。
