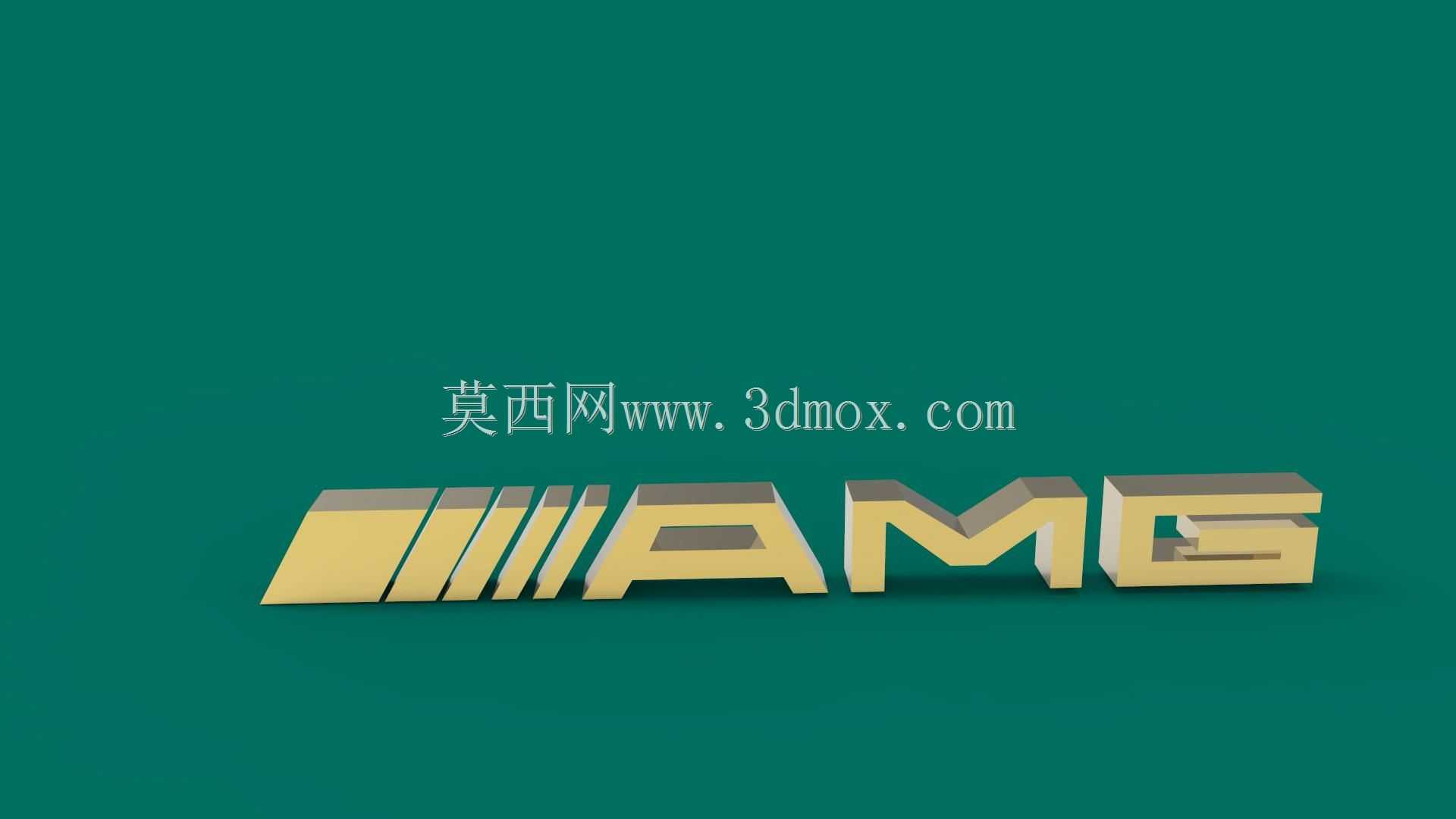

立体堆叠式AMG品牌标识造型结构

　　做汽车周边标识类结构设计这些年，经手的立体标识方案不下百个，这次的AMG立体标识结构，和常规的平面浮雕、薄壳粘接款差异很大，采用的是分段错位堆叠的立体构造，完全跳出了传统车标贴附式的设计逻辑。先从实际应用场景说，这类立体标识并非用于车辆原厂的中网、尾门贴装位——原厂车标有严格的安装点、突出量、风阻系数要求，外露安装的标识突出车身外表面不能超过5mm，还要满足低速碰撞不碎裂、边角圆角不小于R1.5的法规要求，这个结构的纵深尺寸远大于常规外装车标，主要用在改装门店形象墙装饰、车展展车周边陈列、汽车主题空间软装、改装车主的车库个性化陈设，也可小尺寸加工后作为中控台非粘贴式的装饰摆件，适配汽车文化展示、改装品牌氛围营造的场景。

　　从结构设计思路上，整个标识没有采用传统的整体铣削或者一体3D打印的实心构造，而是把AMG三个字母的轮廓沿垂直方向做等距切片分层，每一层的轮廓都严格对应字母的截面形状，相邻层之间沿水平方向做固定角度的错位偏移，最终形成连续扭转的立体视觉效果。这种分层设计的好处很明显，首先是加工适配性极强，如果用金属板材加工，可以直接用激光切割切出每一层的单片轮廓，再通过定位工装逐层对齐粘接或者焊接，不需要做复杂的五轴铣削，加工成本比整体曲面造型低60%以上；如果用亚克力、PVC这类非金属材料，每层切割后做表面磨砂或者抛光处理，层间错位形成的阴影面会自然强化立体层次感，不需要额外做表面喷涂分色就能有很强的视觉冲击力。

　　再说到尺寸和安装边界，这个结构的整体比例是严格按照AMG官方标识的字母宽高比做的延伸，三个字母的总宽度和总高度比例控制在1:3.2左右，垂直方向的总长可以根据实际使用场景缩放：如果是做墙面装饰，整体高度可以做到800mm-1200mm，每层板材的厚度选用3mm-5mm的冷轧钢板或者亚克力板，层间错位量控制在8mm-12mm，安装时只需要在最底层的切片上预留两个M4的螺纹安装孔，用膨胀螺丝固定在墙面基层即可，因为每层之间是刚性连接，整体结构的抗倾覆性完全满足墙面固定的要求，不需要额外做背部支撑框架；如果是做桌面摆件，整体高度控制在150mm-200mm，每层厚度选用2mm的铝板或者树脂打印件，层间错位量缩小到3mm-5mm，最底层的切片可以加大直径做一个一体化的圆形底座，底座直径比标识最宽处大20mm，放置在平面上的重心偏移量不会超过底座边界，即使有轻微触碰也不会倾倒。

　　从功能特性上看，这种分层堆叠的结构还有一个隐藏的优势，就是可以在层间的缝隙里嵌入低压LED灯带，光线顺着层间的错位缝隙漫射出来，不会直接看到灯珠，做发光标识的时候效果比传统的背光字更有层次感，而且灯带的走线可以完全隐藏在切片的内部空腔里，不需要额外走明线，外观整洁度很高。做结构校核的时候要注意，每一层切片的连接位不能只靠边缘的粘接面，要在每个字母的轮廓内部预留2-3个定位销孔，层与层之间用直径2mm的金属定位销做贯穿定位，避免长期使用后因为胶层老化出现层间错位、整体歪斜的问题；如果是做户外使用的版本，每层板材切割后要做去毛刺处理，所有外露边角倒R1的圆角，金属材质的话表面做氟碳喷涂或者阳极氧化处理，耐候性可以满足户外3年不褪色、不生锈的使用要求。另外这个结构的受力传递路径是垂直方向逐层传导的，水平方向的抗剪强度完全由层间的粘接层和定位销承担，所以如果是做大尺寸的户外立式标识，要在结构中心加一根直径10mm的金属芯轴贯穿所有切片，芯轴两端和底座、顶部的封板固定，这样即使遇到大风天气，也不会出现层间断裂的问题。

　　很多人做这类标识设计的时候容易陷入只看视觉效果的误区，忽略实际加工和安装的可行性，比如之前见过不少类似的扭转立体字设计，把层间错位量做的太大，导致上层的切片完全超出下层的支撑范围，加工的时候根本没法固定，安装后很容易出现掉片的问题，这个结构在设计的时候就严格控制了每一层的错位边界，上层切片的投影始终落在下层切片的轮廓范围内，每一层的粘接支撑面占比不低于单层面板面积的70%，不管是用结构胶粘接还是焊接，连接强度都有足够的保障。另外针对不同的加工工艺，结构也做了适配预留：如果是用3D打印制作，整个模型可以不用加支撑，因为每一层的悬挑量都不超过45度，FDM打印的时候不需要额外添加支撑材料，打印后处理的工作量很小；如果是用钣金加工，每一层的轮廓都是连续的封闭曲线，没有锐角和小于板材厚度的窄缝，激光切割的时候不会出现烧边、卡料的问题，折弯或者焊接的工装也很简单，只需要做两个定位块就能保证层间的错位精度。
