径向式车用涡轮叶轮结构设计

　　这款叶轮主要适配小排量乘用车的废气涡轮增压器端，也可兼容小型离心式空压机、工业通风引风设备的旋转做功单元，核心作用是通过高速旋转将流体介质的动能、压力能完成转换，在车用场景下承接发动机排出的高温废气冲击，带动同轴压气机叶轮完成进气压缩，是提升发动机充气效率、优化低扭输出特性的核心旋转部件。从结构设计逻辑来看，整体采用径向出流的闭式叶轮构型，轮盘外缘设置整圈围带结构，相比开式叶轮能大幅降低叶顶间隙的流体泄漏损失，适配高转速、高压比的工作工况，轮盘背部的型线采用等强度设计思路，从轮毂中心向外缘平滑过渡减薄，既控制整体转动惯量，又能平衡高速旋转下的离心应力分布，避免局部应力集中导致的轮盘开裂失效。叶片采用大后弯角的空间扭曲构型，

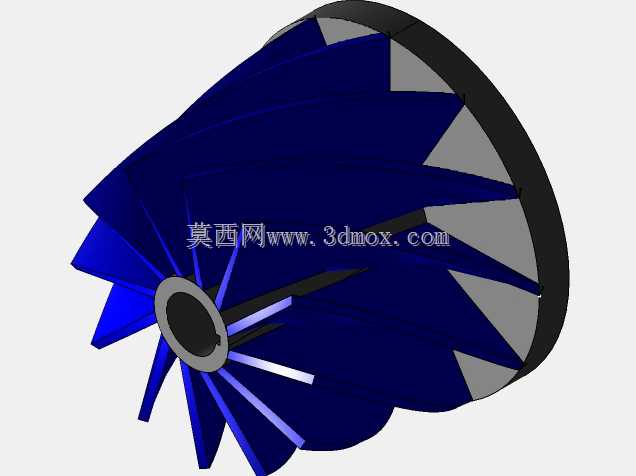

　　沿轮毂到轮缘的截面翼型做了渐变修型，入口段对齐废气来流方向，减少气流冲击损失，出口段做了角度偏移调整，控制气流离开叶轮时的绝对速度方向，降低后续扩压器内的流动损失，相邻叶片之间的流道截面沿流动方向平滑收敛，避免流道内出现涡流、脱流等不稳定流动状态，保证工况波动下的做功效率稳定性。轮毂中心设置带键槽的安装通孔，孔径匹配常用的涡轮增压器转子轴径，键槽采用平键结构传递扭矩，安装端面设置定位止口，与转子轴的轴肩配合保证装配同轴度，控制高速旋转时的不平衡量。安装边界方面，叶轮轴向总厚度需匹配增压器涡轮箱的轴向安装间隙，轮缘最大外径需与涡轮箱的蜗壳内壁保持均匀的径向间隙，间隙值控制在0.3-0.5mm区间，既避免热态膨胀下叶轮与壳体刮蹭，

　　又不会因间隙过大导致泄漏损失升高。设计过程中重点做了转动惯量匹配，叶片数量和厚度经过多轮迭代，在保证结构强度的前提下尽可能降低转动惯量，减少涡轮迟滞效应，让发动机工况变化时叶轮能快速跟随转速变化，提升动力响应速度。叶片前缘做了小圆角钝化处理，降低长期受废气中硬质颗粒冲刷的磨损速率，轮盘与叶片的连接位置全部采用大圆角过渡，避免应力集中，适配最高每分钟十几万转的工作转速要求。实际装配时，叶轮需与转子轴做过盈配合，过盈量根据工作温度、转速计算确定，保证高速旋转下配合面不出现松脱，装配完成后整体转子组件需做高精度动平衡校正，剩余不平衡量控制在G2.5精度等级以内，避免高速运转时出现振动超标、轴承过早失效的问题。

　　流道设计上充分考虑了不同工况下的气流适应性，在发动机常用的1500-4000转区间，流道内的气流流动状态保持均匀，无明显的流动分离区，保证这个常用工况区间的增压器效率处于高位，兼顾动力输出和燃油经济性。围带的厚度做了梯度设计，靠近叶片前缘位置厚度稍大，承受入口高温气流的热冲击，后缘位置适当减薄，降低整体重量，同时围带与叶片的连接位置做了倒角处理，减少热应力集中，避免长期冷热交变工况下出现疲劳裂纹。
