五辐镂空轻量化乘用车合金轮毂结构设计

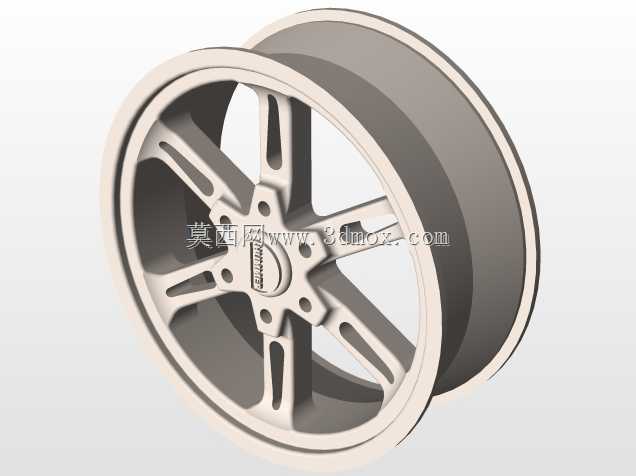

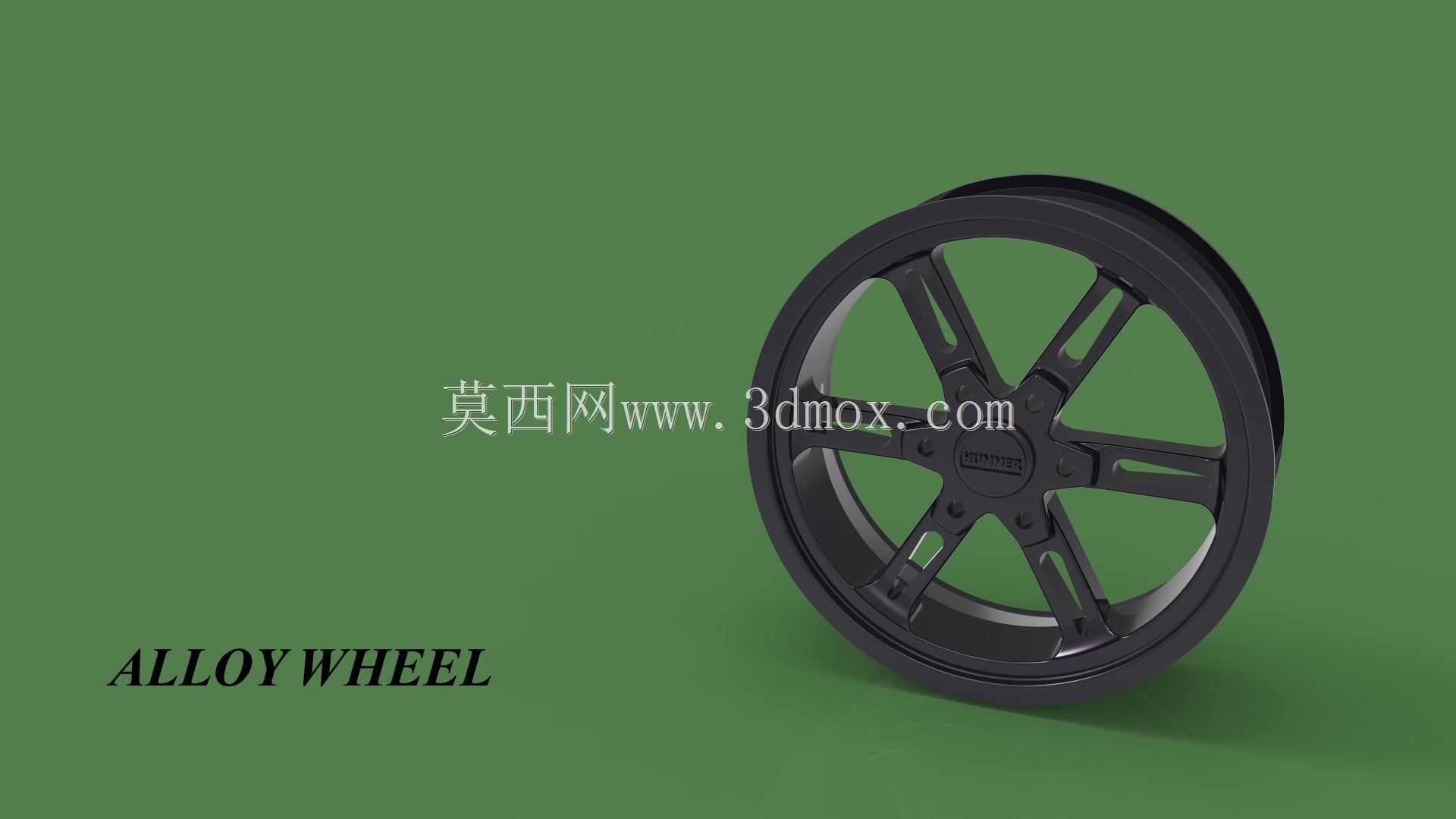

　　日常做底盘行走部件建模时，轮毂这类零件的匹配度验证往往是前期方案里最容易出疏漏的环节，很多新手建模只盯着辐条造型做外观，忽略了安装面的配合公差、轮辋的胎圈座尺寸边界，最后做装配干涉检查时才发现和制动卡钳、转向节的间隙留得不足，或是气门嘴孔位和平衡块安装位出现冲突。这次的合金车轮采用五辐双肋镂空的结构布局，不是单纯为了视觉上的运动感，每一处辐条的截面厚度、镂空区域的轮廓走向，都是先从载荷路径推导出来的：车轮承受的垂直载荷从轮胎接地端传递到轮辋，再通过辐条分散到中心安装盘，双肋的设计相当于在单辐基础上增加了载荷传递的冗余路径，遇到路面冲击时不会因为单处应力集中出现辐条根部开裂的问题。

　　从实际装车场景来看，这类轮毂主要适配小排量乘用车的改装与配套场景，轮辋的胎圈座采用标准的15度锥面设计，和普通真空胎的配合尺寸完全符合通用装配规范，不需要额外定制轮胎就能直接换装。中心安装盘的螺栓孔分布采用常规的乘用车PCD节圆布局，安装面的止口尺寸做了精准的限位设计，装车时能保证轮毂和半轴法兰的同轴度，避免高速行驶时出现车轮抖动的问题。辐条背面靠近轮辋的位置预留了平衡块的粘贴空间，不管是粘贴式平衡块还是卡扣式平衡块，都能找到合适的安装位置，不会因为辐条造型凸起导致平衡块无法固定。

　　设计过程中最先确定的是轮辋的名义宽度与偏距参数，这两个尺寸直接决定了车轮装车后是否会超出翼子板边界，或是和内侧的悬架摆臂、制动卡钳发生运动干涉。轮辋的轮缘高度按照乘用车常规标准设定，过坑洼路面时能给轮胎胎侧提供足够的支撑，避免胎侧过度挤压轮缘出现爆胎风险，同时轮缘的圆角过渡做了优化，不会出现尖锐棱边割伤胎侧的问题。辐条表面的造型做了微斜面处理，不是完全的平面，一方面是为了降低行驶时的风阻，气流经过辐条表面时能顺着斜面导向制动盘区域，带走制动产生的热量，提升连续制动时的制动系统稳定性；另一方面这种微斜面的结构也能提升辐条的抗弯截面模量，在同等重量下比平面辐条拥有更高的结构强度。

　　很多人做轮毂建模时容易忽略气门嘴的安装位，这次的设计特意把气门嘴孔布置在两根辐条之间的轮辋凹陷区域，既不会被辐条遮挡导致充气时操作不便，也不会因为孔位靠近辐条根部影响轮辋的整体结构强度。中心盖的安装位采用常规的卡扣式结构，和市面上通用的轮毂中心盖尺寸匹配，用户可以根据需求更换不同标识的中心盖，不需要额外修改安装结构。轮辋的内侧做了均匀的壁厚设计，铸造时能保证金属液的流动均匀性，减少缩孔、气孔等铸造缺陷出现的概率，后续做机加工时也能保证加工余量均匀，不会出现局部壁厚过薄导致强度不足的问题。

　　从载荷验证的角度来看，这种五辐结构的轮毂在做径向疲劳试验、弯曲疲劳试验时，应力集中点主要出现在辐条和安装盘的连接位置，所以在建模时特意对这个位置做了大圆角过渡处理，分散应力集中的峰值，避免试验过程中出现早期疲劳断裂。镂空区域的边缘也都做了圆角钝化处理，不会出现应力切口效应，日常行驶中带起的碎石击打在镂空边缘时，也不会因为尖锐缺口导致裂纹扩展。整个轮毂的重量控制在同尺寸铸造轮毂的常规水平，镂空设计在保证强度的前提下尽可能削减了非承载区域的材料，既降低了簧下质量，提升车辆的操控响应性，也能减少铸造时的材料消耗，控制生产成本。

　　实际装配时，安装面的平面度要求控制在0.1mm以内，保证轮毂和法兰面完全贴合，不会出现局部间隙导致螺栓受力不均。螺栓孔的位置度公差严格按照乘用车车轮的标准设定，装配时螺栓能顺利穿入，不会出现别劲的情况，拧紧螺栓时按照对角线顺序逐步拧紧到规定扭矩，就能保证轮毂的安装可靠性。轮辋的胎圈座表面粗糙度做了控制，既不会因为过于光滑导致轮胎和轮辋之间打滑，也不会因为过于粗糙导致轮胎安装时胎圈被刮损，充气时胎圈能顺利滑入胎圈座的锁止位置，保证轮胎的密封性能。
