实木拼接组合式异形结构组件

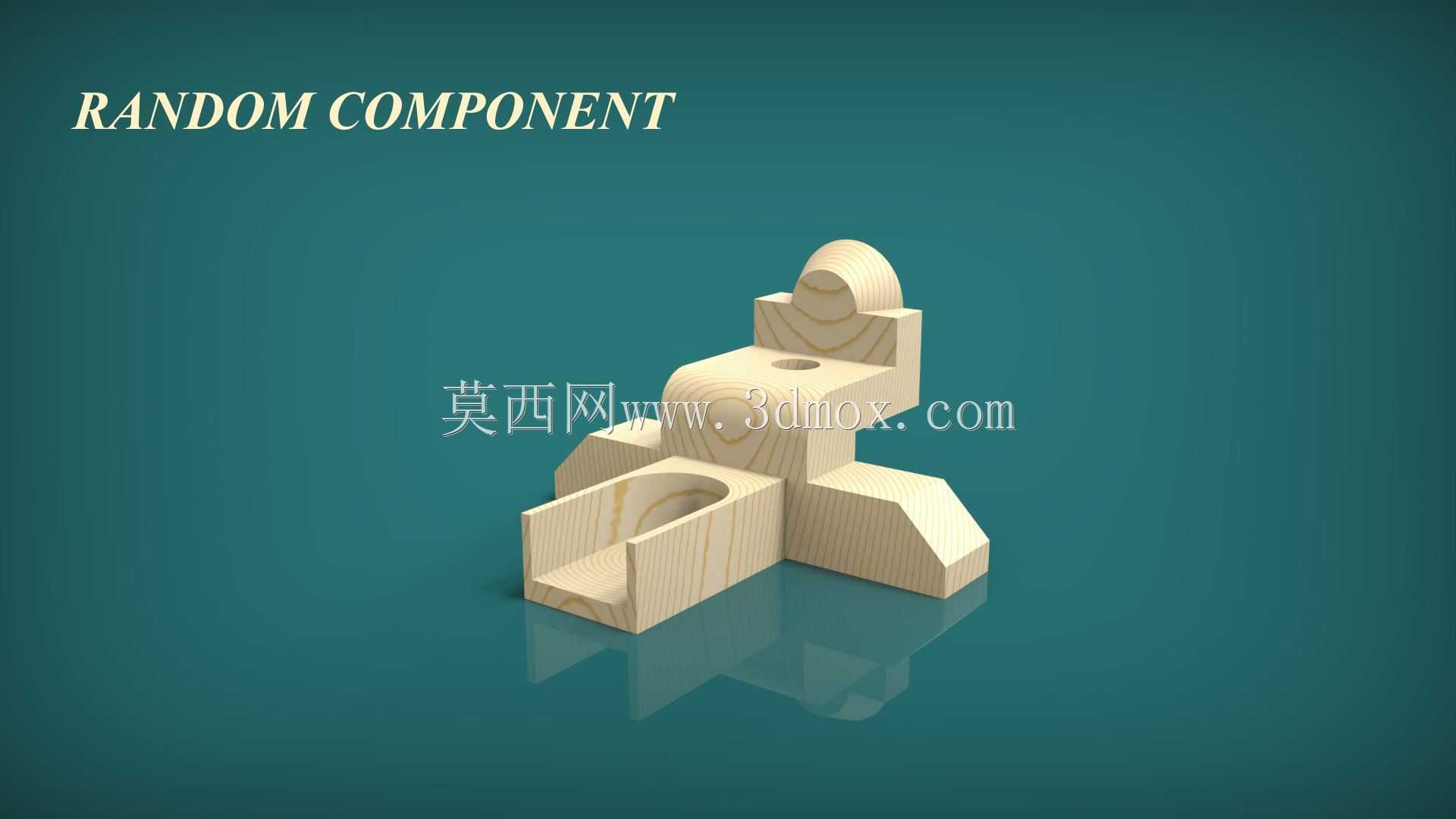

　　这类实木拼接异形组件，最初的设计出发点是面向木质益智玩具的模块化拼接需求，同时也可作为小型木质工装的定位支撑构件使用，在桌面创意拼装、儿童益智教具、小型木质展示架搭建场景中都有适配空间。从结构设计逻辑来看，整个组件没有采用额外的金属紧固件，完全依靠各分块的凹凸卡位结构实现拼接固定，每一块单体的结合面都做了适配的公差预留，横向拼接块的凹槽宽度与竖向支撑块的凸起厚度保持0.1mm的间隙配合，既保证拼接时的顺畅度，又能避免拼接后出现松垮晃动的问题。组件顶部的半圆弧凸起结构，并非单纯的造型装饰，实际可作为小型杆件的放置支撑位，圆弧半径按照常用的6mm直径圆棒做适配，拼接完成后可直接承托轻质圆杆类零件，作为小型工位的临时放置架使用。

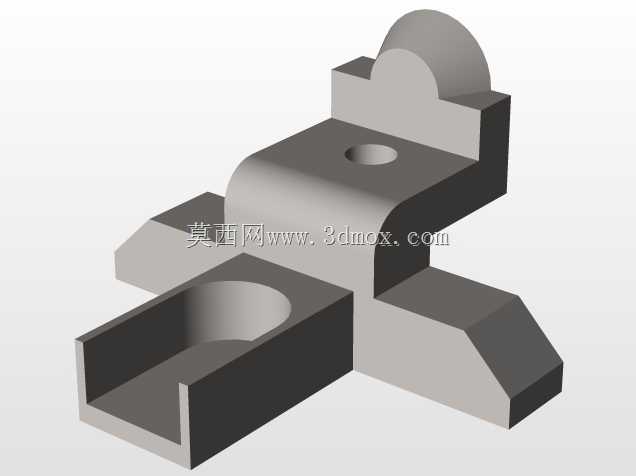

　　左侧的敞口槽结构，槽体内壁做了1度的脱模斜度，若后续需要采用注塑工艺批量生产塑料版本的该组件，无需额外修改模具结构就能直接出模，槽体深度控制在整体高度的三分之一，既保证槽体有足够的容纳空间放置小型垫片、销钉类零散零件，又不会因为槽深过大影响整体结构的强度。右侧的斜向支撑块，斜面角度设置为45度，拼接后与底部基座形成稳定的三角支撑结构，当组件上方放置不超过500g的重物时，斜向块能将竖向载荷均匀分散到底部基座的整个接触面，避免局部应力集中导致木质构件开裂。从外形尺寸与安装边界来看，整个组件拼接完成后的总长度控制在120mm以内，总宽度不超过80mm，总高度在90mm左右，底部基座的平面度公差控制在0.2mm以内，

　　放置在水平工作台面时不会出现翘边、晃动的问题，各拼接块的边缘都做了R1的圆角处理，避免木质棱角划伤使用者，也能减少拼接过程中边角磕碰掉渣的问题。设计过程中特意规避了复杂的曲面结构，所有的异形轮廓都采用直线与标准圆弧相切构成，无论是采用实木铣削加工，还是后续开模做塑料、金属版本的量产，加工路径都可以直接生成，不需要额外做曲面补正，加工时的走刀效率能提升30%左右。组件上预留的两个通孔，一个位于顶部支撑块的中心位置，孔径为4mm，可作为销钉定位孔，当多组该组件组合搭建更大的结构时，可通过销钉穿过该孔实现上下层组件的定位固定；另一个半圆弧槽位于左侧敞口块的内侧，可作为小型弹性卡簧的安装位，

　　拼接时卡簧卡入对应位置能进一步提升拼接结构的紧固性，避免频繁拆装后出现卡位松动的问题。在实际的教学场景中，这类组件可作为机械结构入门的教学道具，让学习者直观理解凹凸卡位、三角支撑、公差配合这些基础结构设计的实际作用，不需要复杂的理论讲解，通过实际拼接、加载测试就能快速掌握相关结构的设计要点。在小型手工DIY场景中，使用者可以根据自身需求对组件进行二次打磨、裁切，调整各块的尺寸后拼接成手机支架、桌面笔筒架、小型绿植放置台等实用物件，木材本身的易加工特性也给二次创作留足了空间。结构受力层面，我们在设计时对每一块单体的壁厚都做了校核，最薄的位置壁厚不小于8mm，采用常规的松木材质加工时，侧向承受10N的推力不会出现断裂变形，完全满足日常桌面使用的强度要求。拼接时的导向结构做了15度的导入角，即使是没有机械装配经验的使用者，也能快速找准拼接位置完成组装，不需要额外的工具辅助，徒手就能完成整个组件的拆装。
