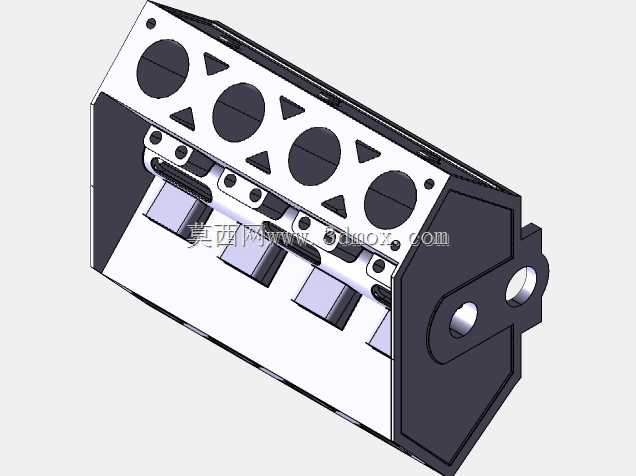

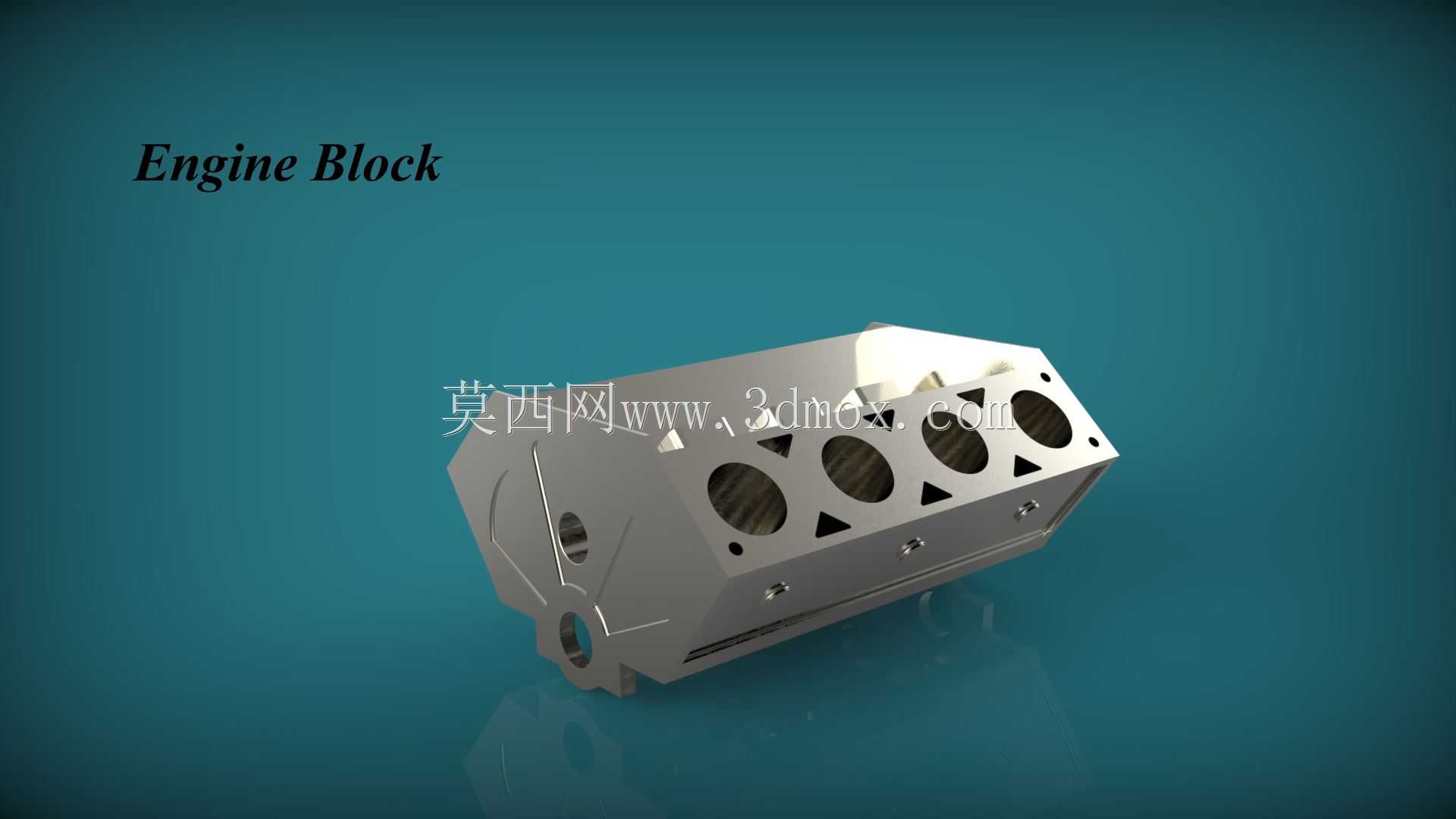

直列四缸发动机缸体结构三维设计

　　这款直列四缸发动机缸体的结构设计，首先要匹配乘用车前置前驱动力总成的安装边界，整体长度控制在380mm区间，宽度适配1.6L排量机型的常规舱体布局，高度预留出曲轴回转、连杆摆动的充足空间，不会和油底壳、缸盖密封面产生运动干涉。作为内燃机的核心承载基体，缸体需要同时兼容曲柄连杆机构的高速往复运动、配气机构的正时传动、冷却润滑系统的介质通路，还要承受燃烧做功时的爆发压力，因此在结构设计阶段就做了多维度的刚度强化。从实际应用场景来看，这类缸体多用于家用紧凑型乘用车的动力单元，也可经过小幅参数调整适配小型工程机械、农用机械的动力配套，日常运行转速区间覆盖1000-6000rpm，峰值燃烧压力可达到12MPa，

　　这就要求缸体的壁厚设计在轻量化和结构强度之间找到最优平衡，主轴承座位置采用了加厚的加强筋结构，沿着曲轴回转方向做放射状布置，避免高负荷下主轴承孔出现失圆变形，影响曲轴的运转精度。缸体的水套设计采用了分层导流结构，冷却液从缸体侧面的进水口进入后，会优先流经燃烧室周围的高温区域，再通过缸垫的通水孔进入缸盖水套，保证各缸的冷却均匀性，避免出现局部过热导致的缸筒变形、拉缸等故障；机油道则采用了深孔钻削的贯通式设计，主油道沿着缸体长度方向布置，通过分支油道分别向主轴承、凸轮轴轴承、活塞冷却喷嘴供油，油路转角位置做了圆弧过渡，减少机油流动的阻力，保证高转速下各摩擦副的润滑压力稳定。在安装边界的设计上，缸体前端预留了正时链条罩、水泵、

　　机油泵的安装定位面，定位销孔的位置公差控制在±0.02mm，保证附件安装后的同轴度；后端则匹配飞轮壳、变速器的连接法兰，法兰面的平面度要求控制在0.05mm以内，防止出现密封失效漏油的问题；缸筒部分采用了干式缸套的设计思路，缸筒内壁的珩磨纹路预留了合适的储油角度，能够在活塞环往复运动时形成稳定的油膜，降低摩擦损耗，同时缸筒外壁和水套壁之间的过盈配合参数经过反复校核，既保证热传导效率，又不会在热机状态下出现缸套松动移位的问题。设计过程中还针对缸体的NVH性能做了优化，缸体侧壁的加强筋采用了不等距的交错布置方式，打破结构的固有振动频率，避免发动机运行时出现共振噪声；曲轴箱部分采用了龙门式结构，相比平分式结构拥有更高的弯曲刚度，

　　能够承受更高的爆发压力，同时在曲轴箱两侧预留了平衡轴的安装位置，可根据机型配置需求加装双平衡轴，抵消二阶往复惯性力，提升整机运行的平顺性。缸体上的各类工艺孔、传感器安装孔都做了统一的位置规划，水温传感器、机油压力传感器的安装位置都选在介质流动稳定的区域，保证监测数据的准确性，同时避免和周边附件、管线产生装配干涉；螺栓孔的深度、螺纹规格都经过受力校核，缸盖螺栓采用了不等长的布置方式，按照从中间到两端的拧紧顺序设计螺栓位置，保证缸垫的压紧力均匀分布，防止出现冲缸垫的故障。从建模的细节来看，所有的铸造圆角都做了统一规范，避免应力集中导致的缸体开裂，拔模角度符合铸造工艺的生产要求，不需要额外做工艺补正就可以直接用于模具开发，机加工面的余量预留符合常规量产工艺的加工要求，减少后续生产环节的加工成本。
