英制规格12角法兰头螺钉紧固件设计

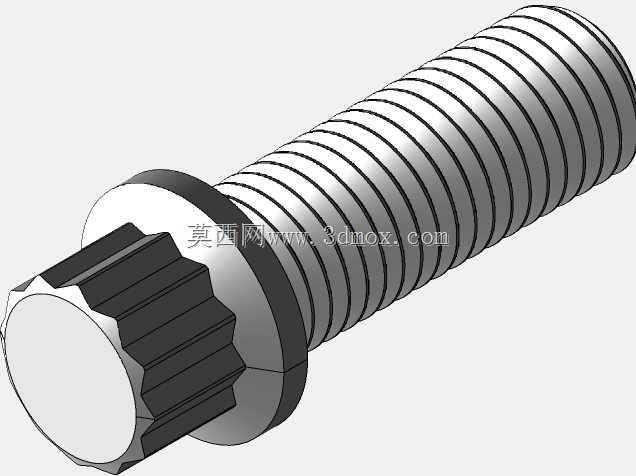

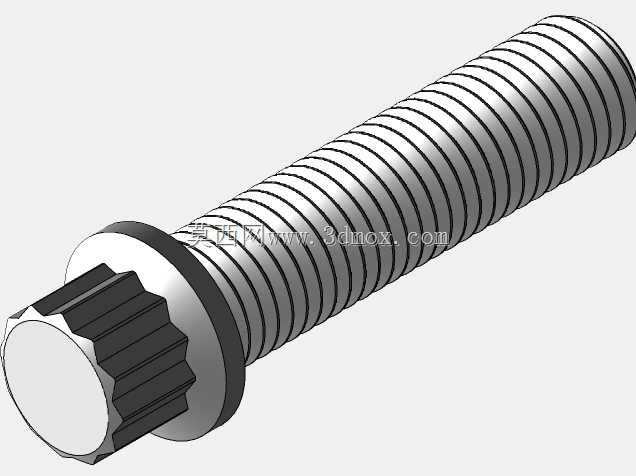

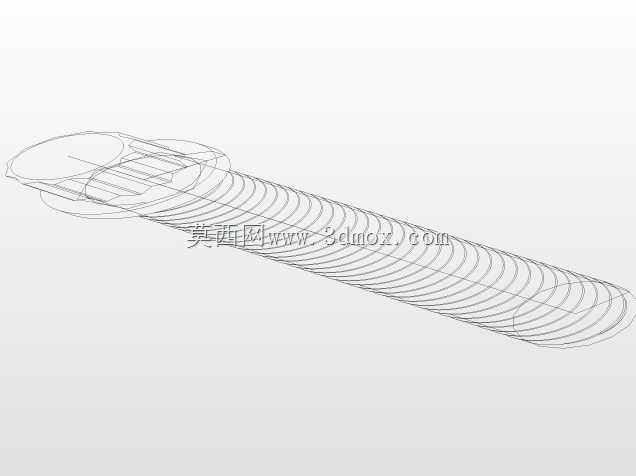

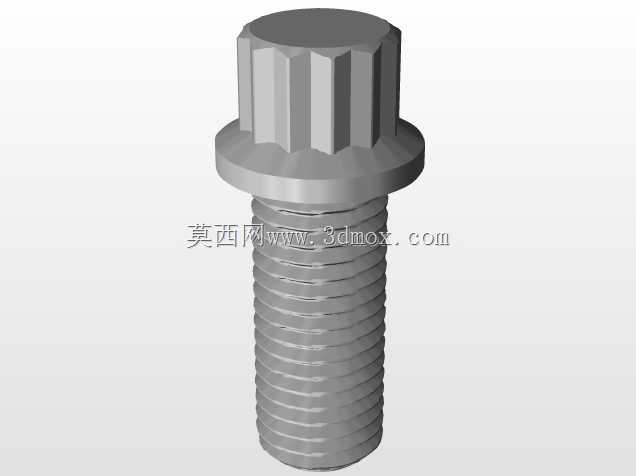

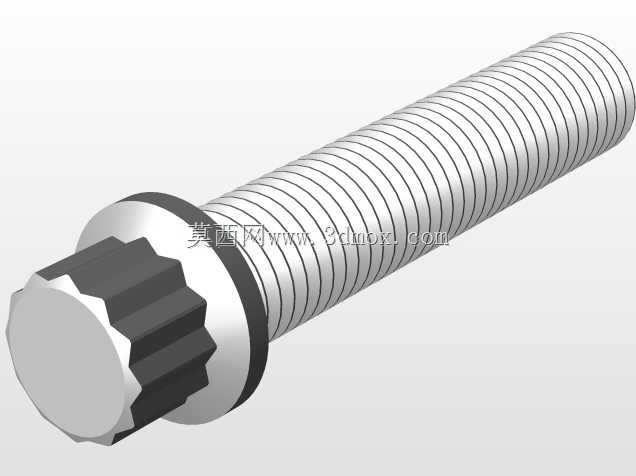

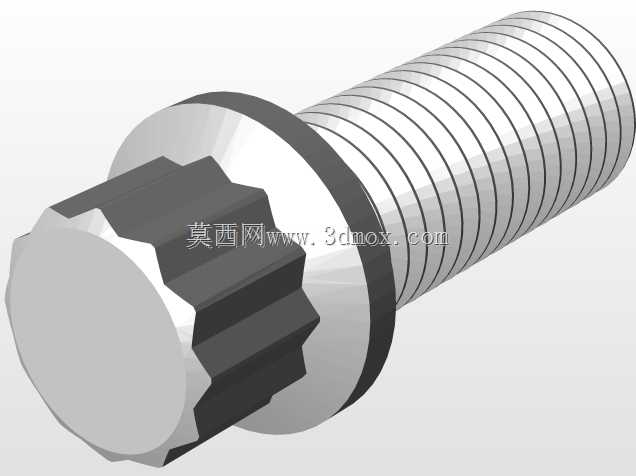

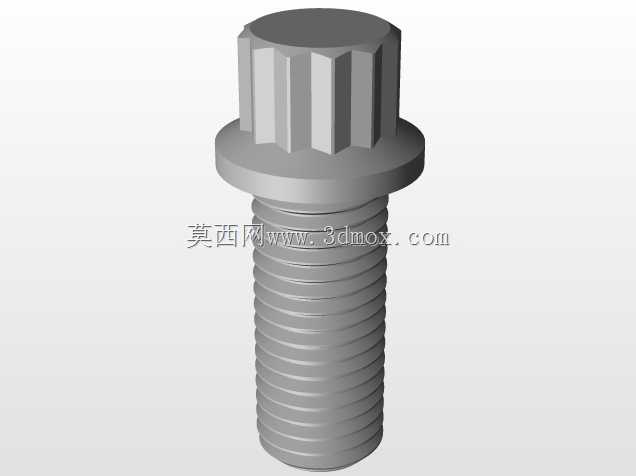

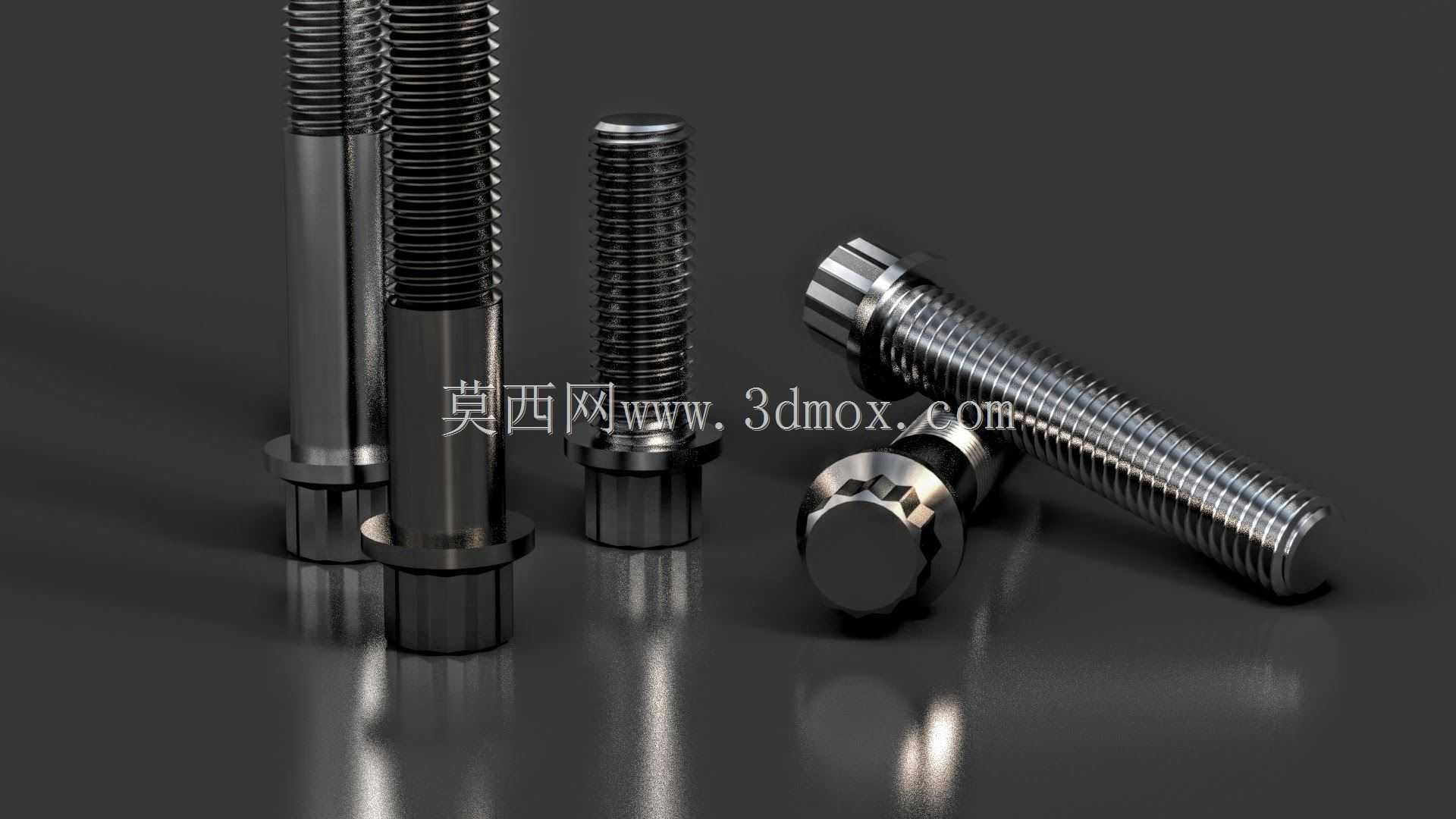

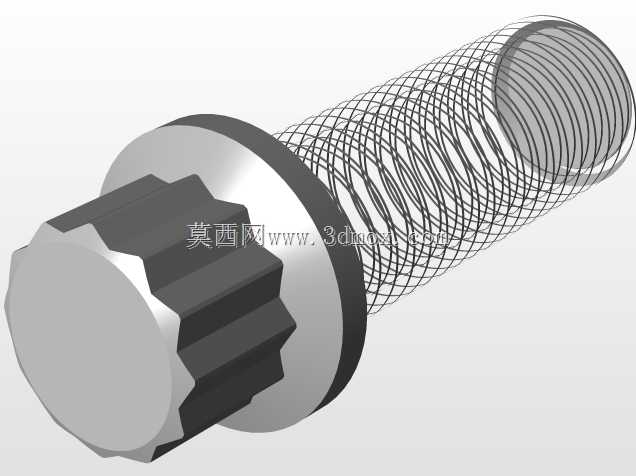

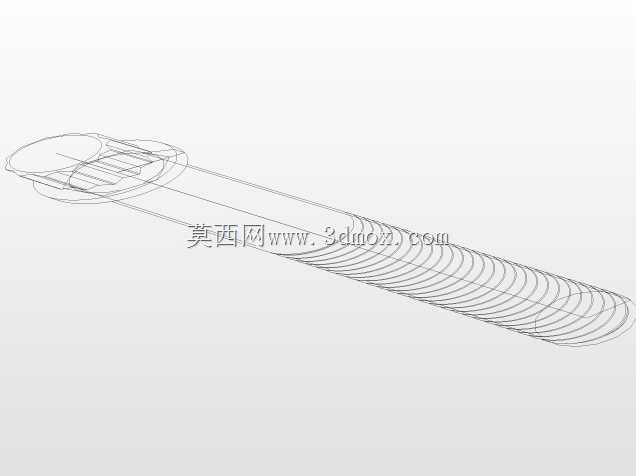

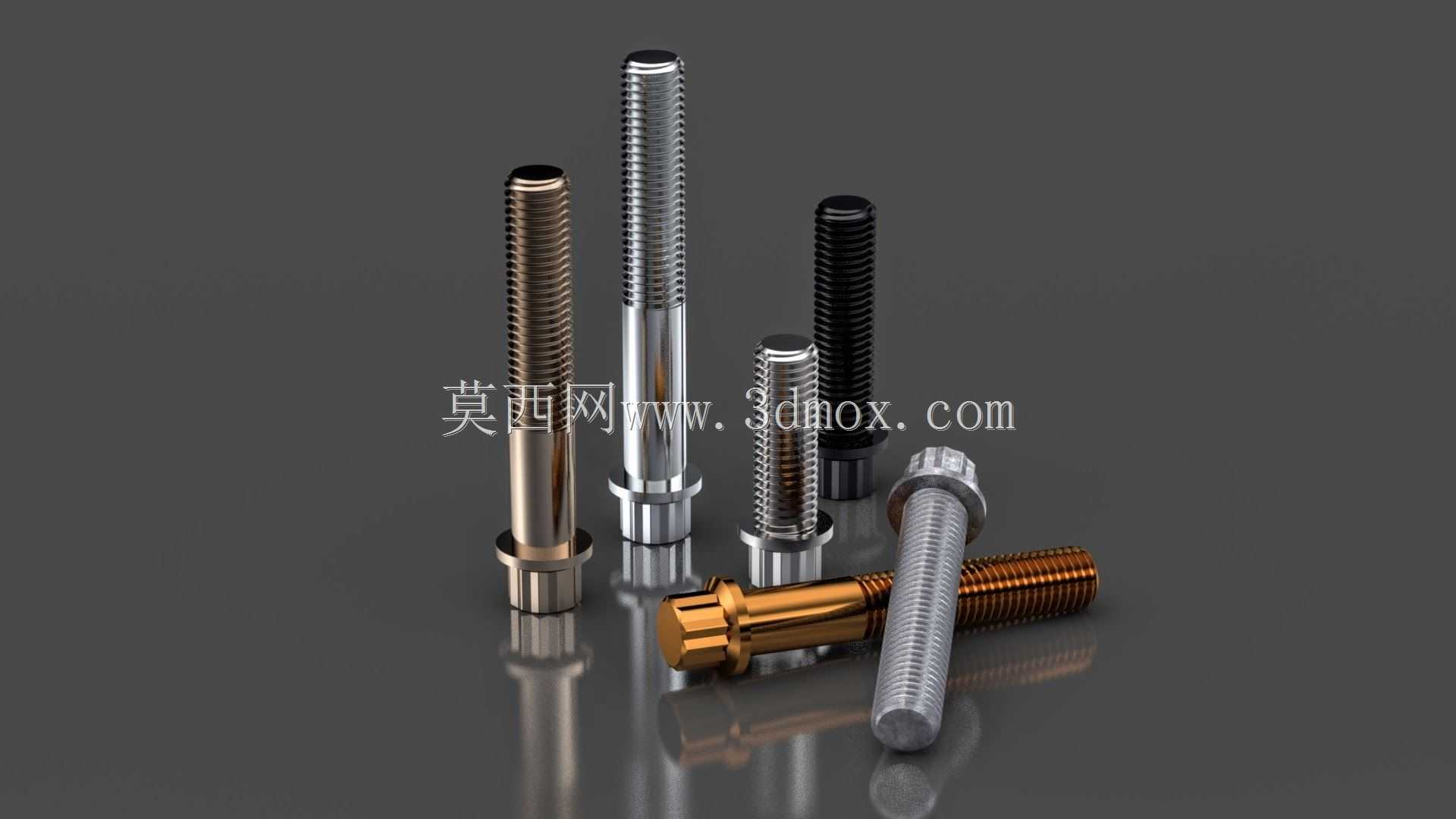

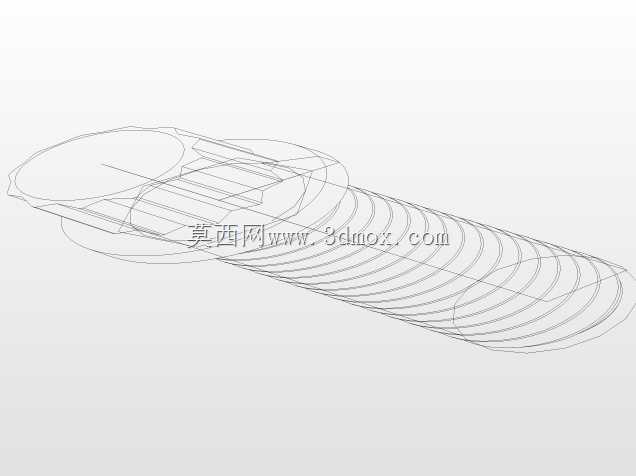

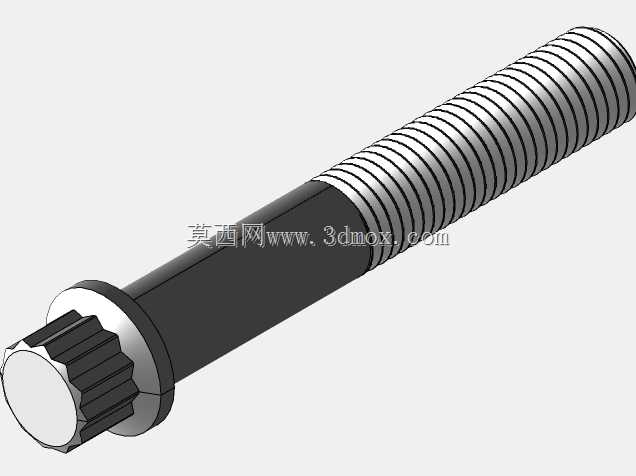

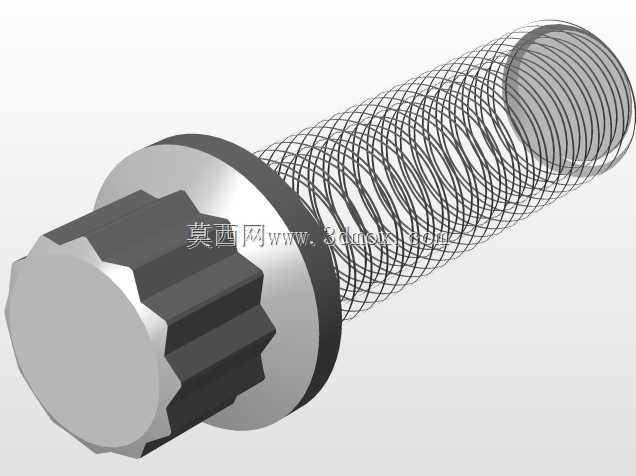

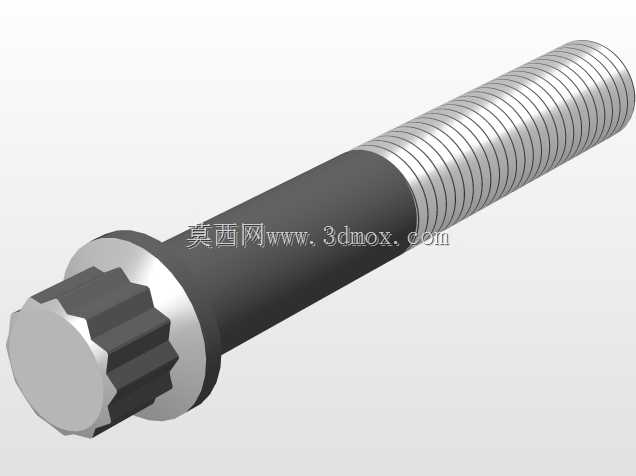

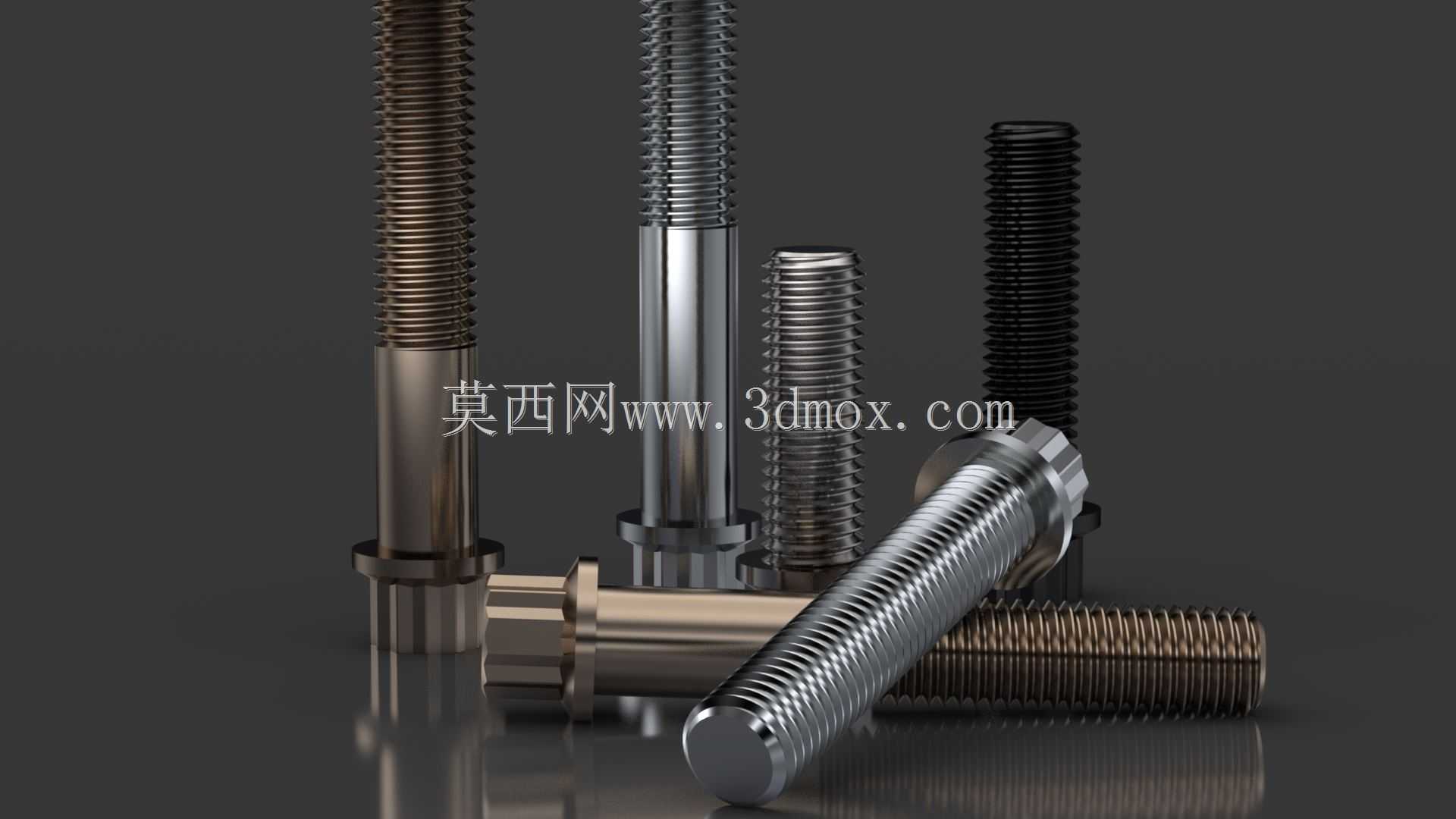

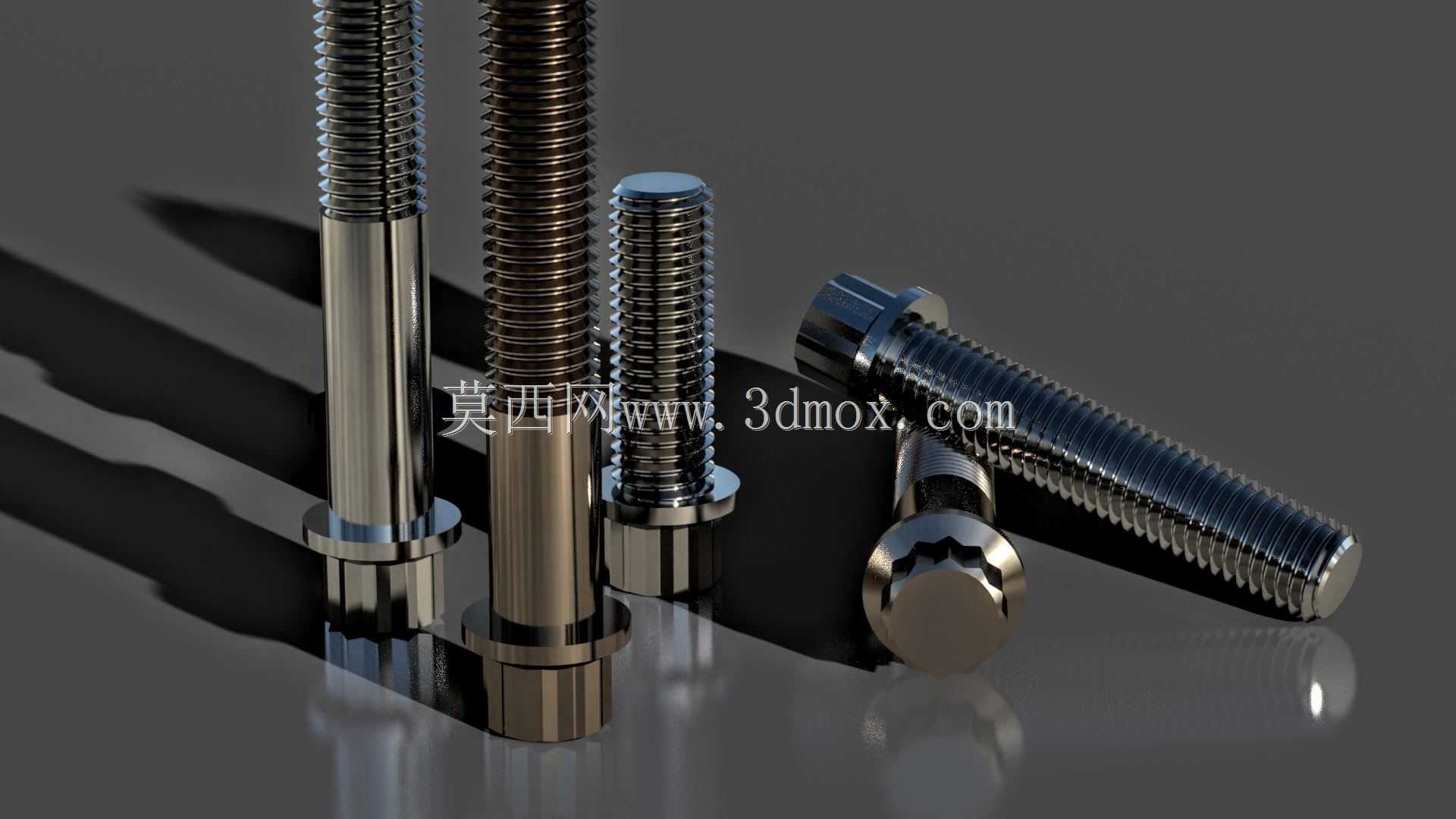

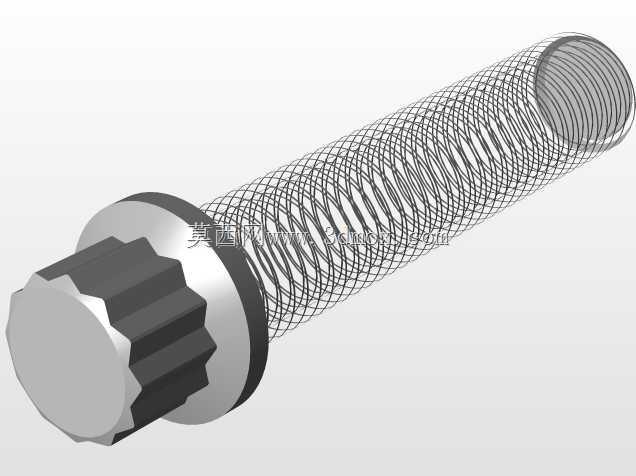

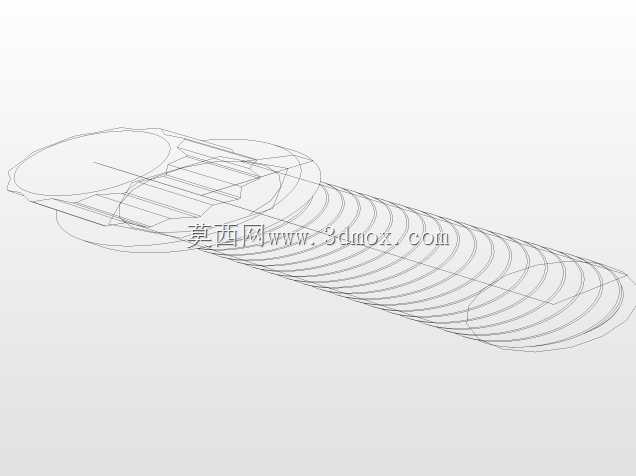

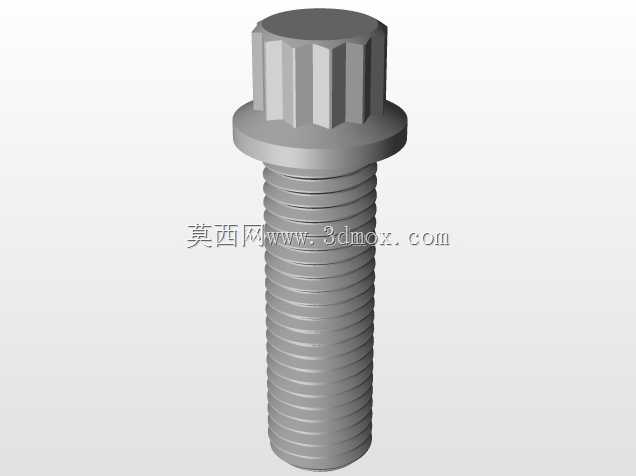

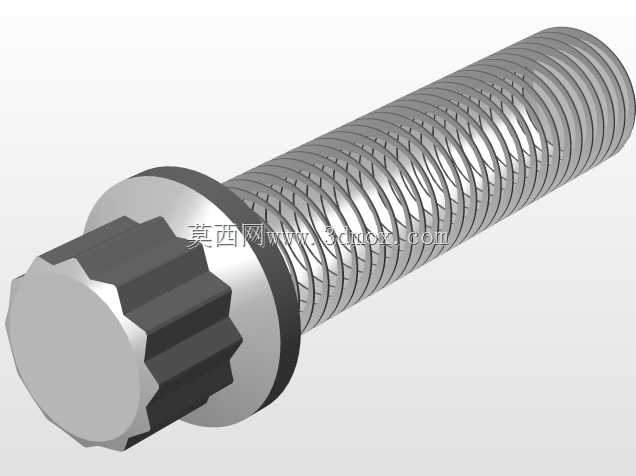

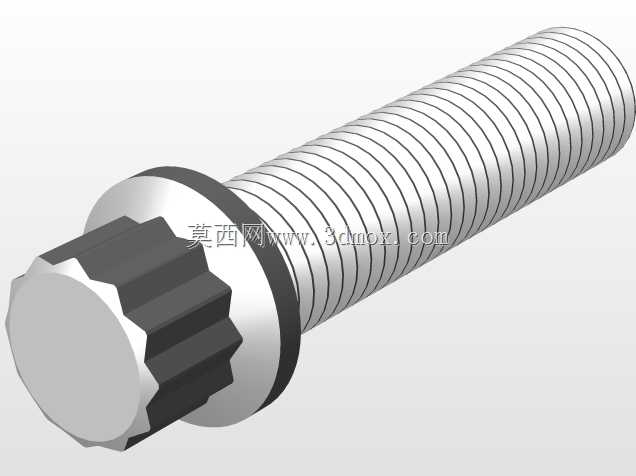

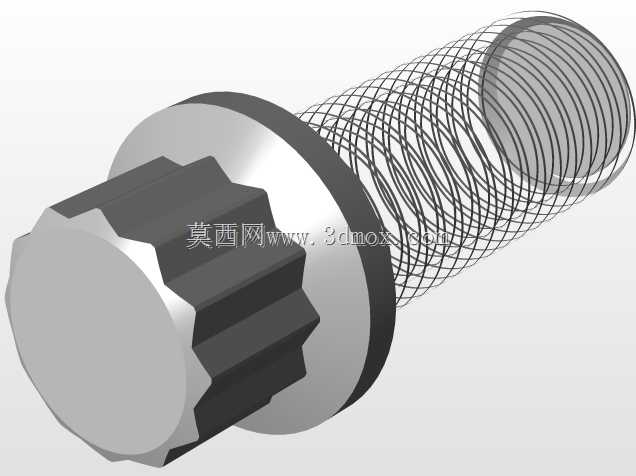

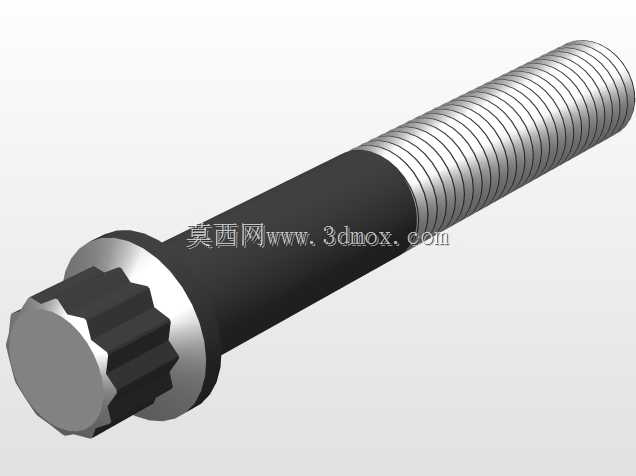

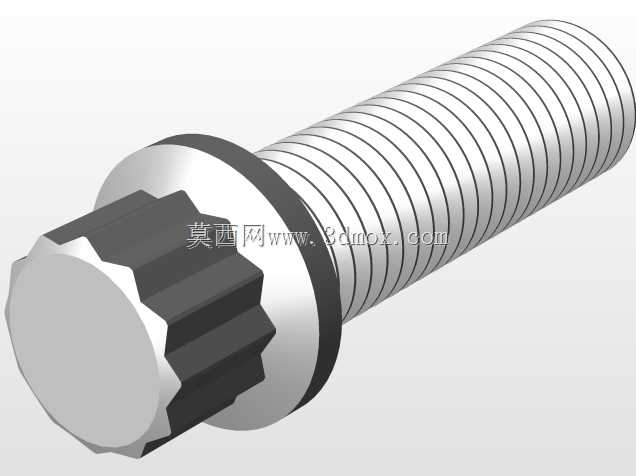

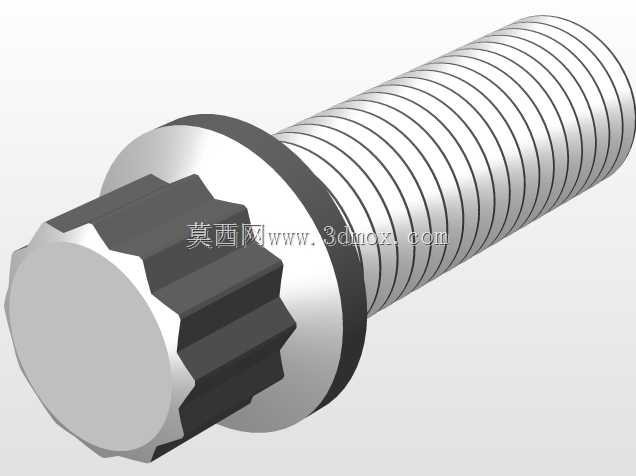

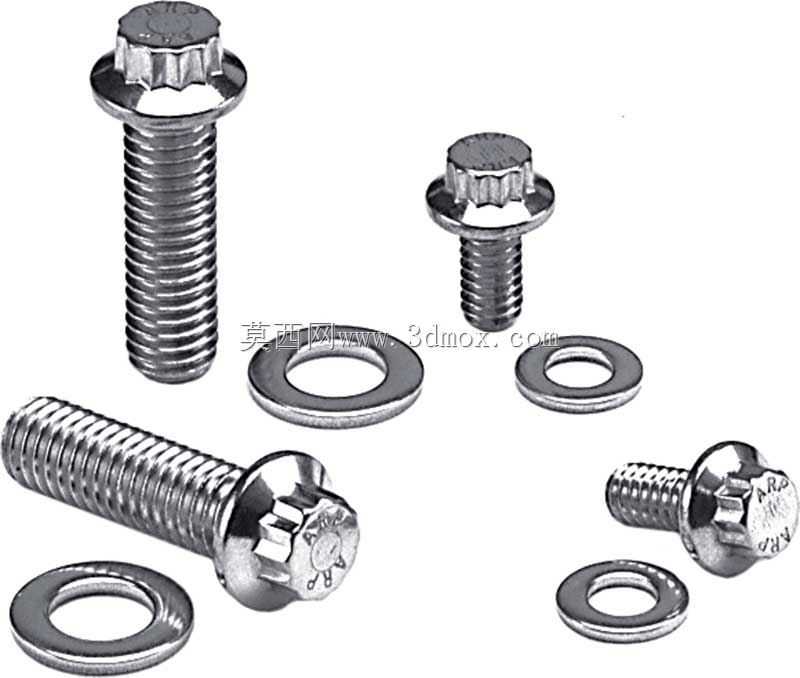

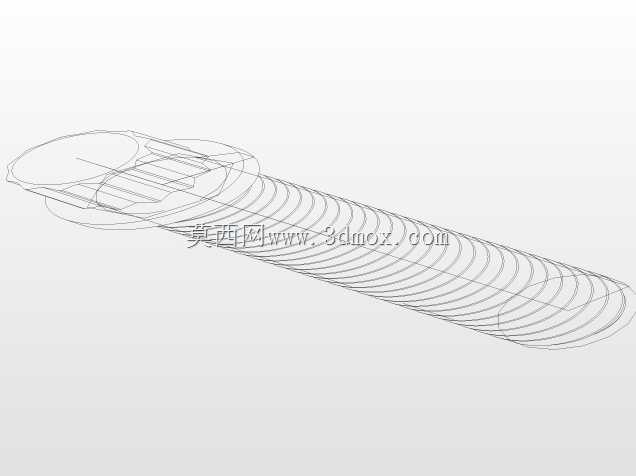

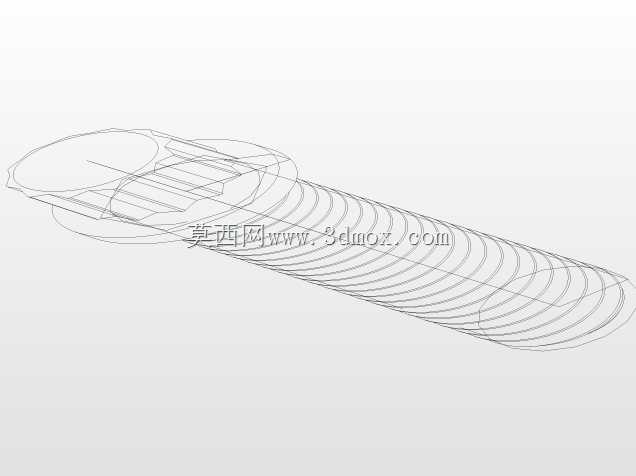

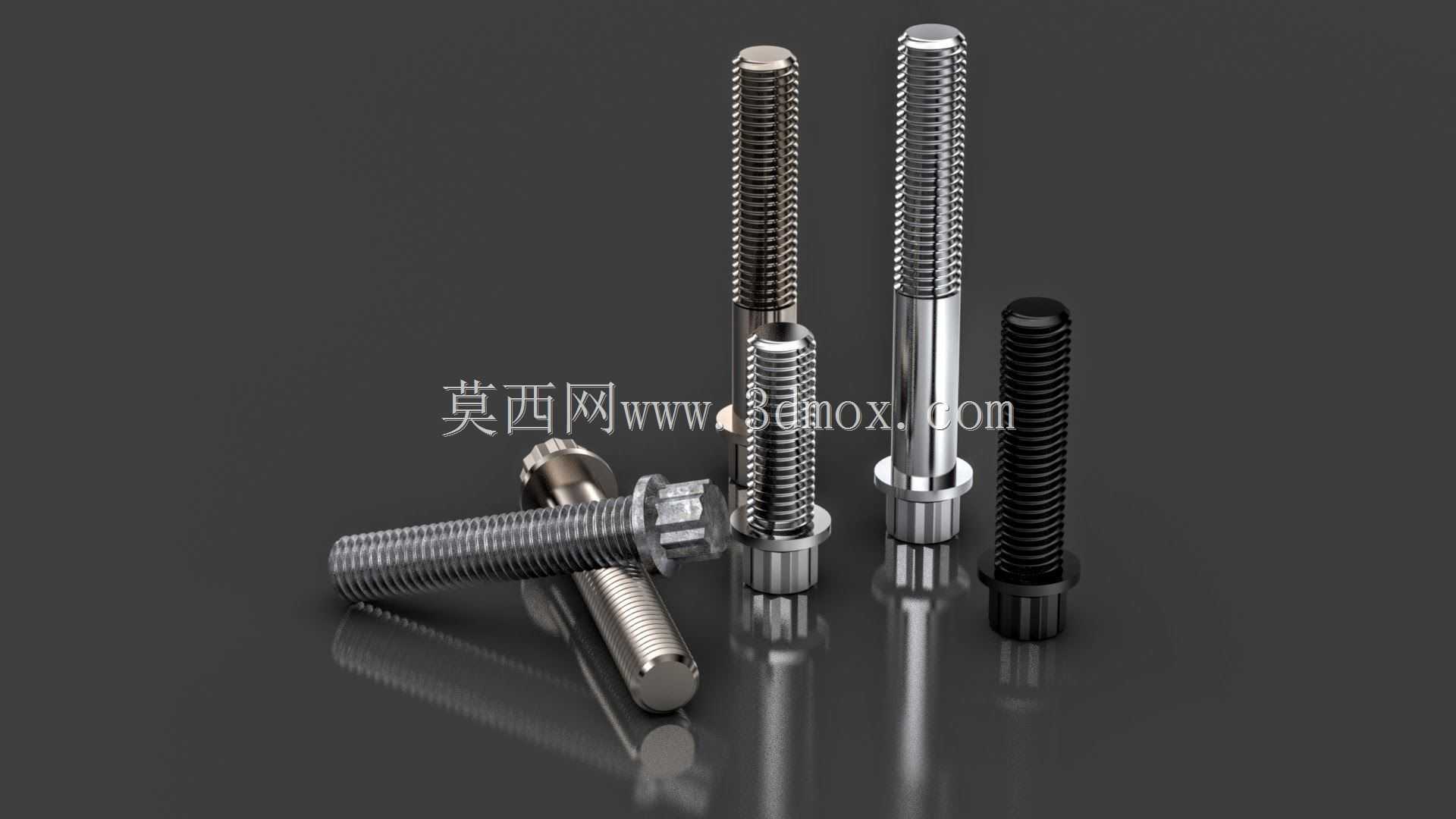

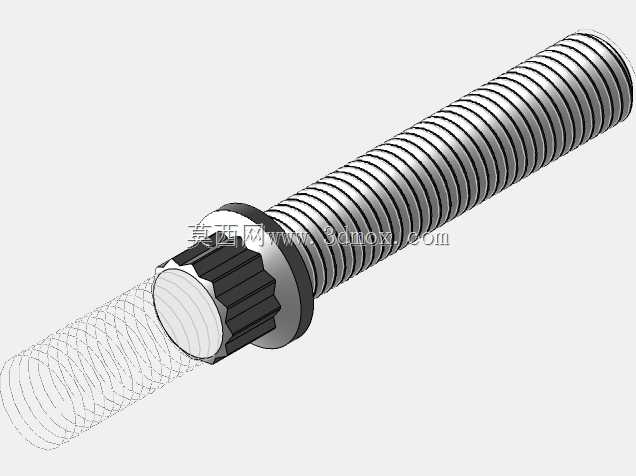

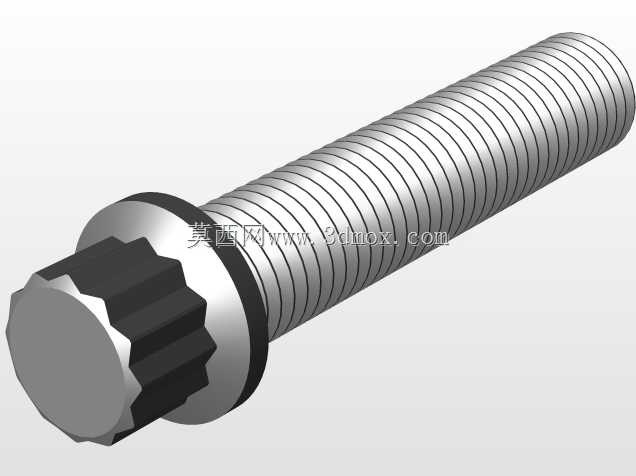

本次呈现的12角法兰头螺钉，是面向高端动力总成与精密机械装配场景开发的高强度紧固件产品，在汽车赛车动力单元改装、高性能发动机缸盖连接、精密传动组件锁固等场景中承担核心连接作用。不同于普通外六角螺钉，12角法兰头的结构设计，能够在狭小的装配空间内提供更多的扳手啮合角度，作业时仅需30度的扳手回转空间即可完成拧紧操作，完美适配发动机舱内部件排布紧凑、操作空间受限的装配需求，同时法兰面自带的一体式承压结构，无需额外加装平垫圈即可分散螺钉锁紧时对被连接件表面的压应力，避免软质合金部件表面出现压痕变形，也能在持续振动工况下增大接触摩擦力，降低螺钉松脱风险。该系列螺钉覆盖5/16in-24统一螺纹规格，螺纹精度符合美制紧固件标准2A公差要求，螺杆长度覆盖12种常用尺寸，能够适配不同厚度的连接件叠装需求，设计阶段充分考虑了安装边界限制：法兰头外径严格控制在对应螺纹公称直径的1.8倍范围内，既保证足够的承压面积，又不会与相邻安装孔位、周边管线部件产生干涉；螺杆末端设计有45度导入倒角，装配时能够快速对准螺纹孔，避免螺纹错牙损伤内螺纹，同时针对不同使用场景提供了不同表面处理版本，包括发黑处理的高强度钢制版本用于常规油浸环境的发动机内部连接，镀锌钝化版本用于底盘等易锈蚀部位，镀铜防卡版本用于排气系统等高温连接部位，不同表面处理的螺钉在外形上保持完全一致的安装尺寸，可实现同规格不同处理版本的直接互换。设计过程中通过有限元仿真对螺钉的应力分布进行了多轮优化，在螺杆与头部衔接位置设计了平滑过渡圆角，有效降低应力集中系数，使螺钉在达到规定拧紧力矩时不会在头部衔接位置发生断裂，同时螺纹牙型经过优化，牙底采用圆弧过渡设计，提升螺钉的抗疲劳性能，能够承受发动机运转过程中产生的持续交变振动载荷，避免长期使用后出现螺纹疲劳断裂的问题。法兰面下侧设计有细密的环形防滑齿纹，在螺钉拧紧时齿纹能够轻微嵌入被连接件表面，进一步提升防松性能，即使在高频振动的赛车发动机工况下，也能保持稳定的锁紧力，无需额外涂抹螺纹胶即可满足防松要求，大幅提升装配与后期维护的效率。
