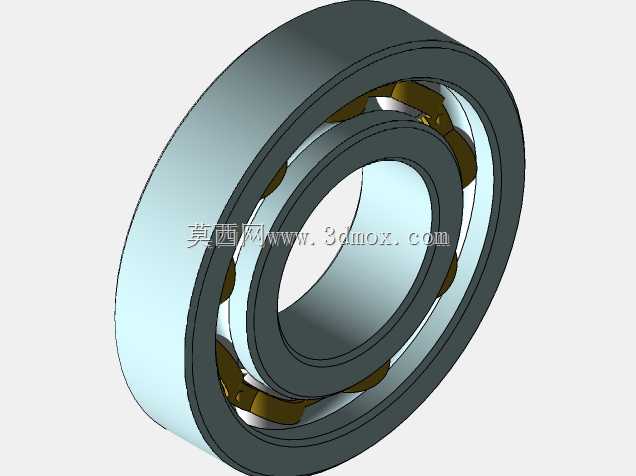

剖视展示深沟球滚动轴承结构设计

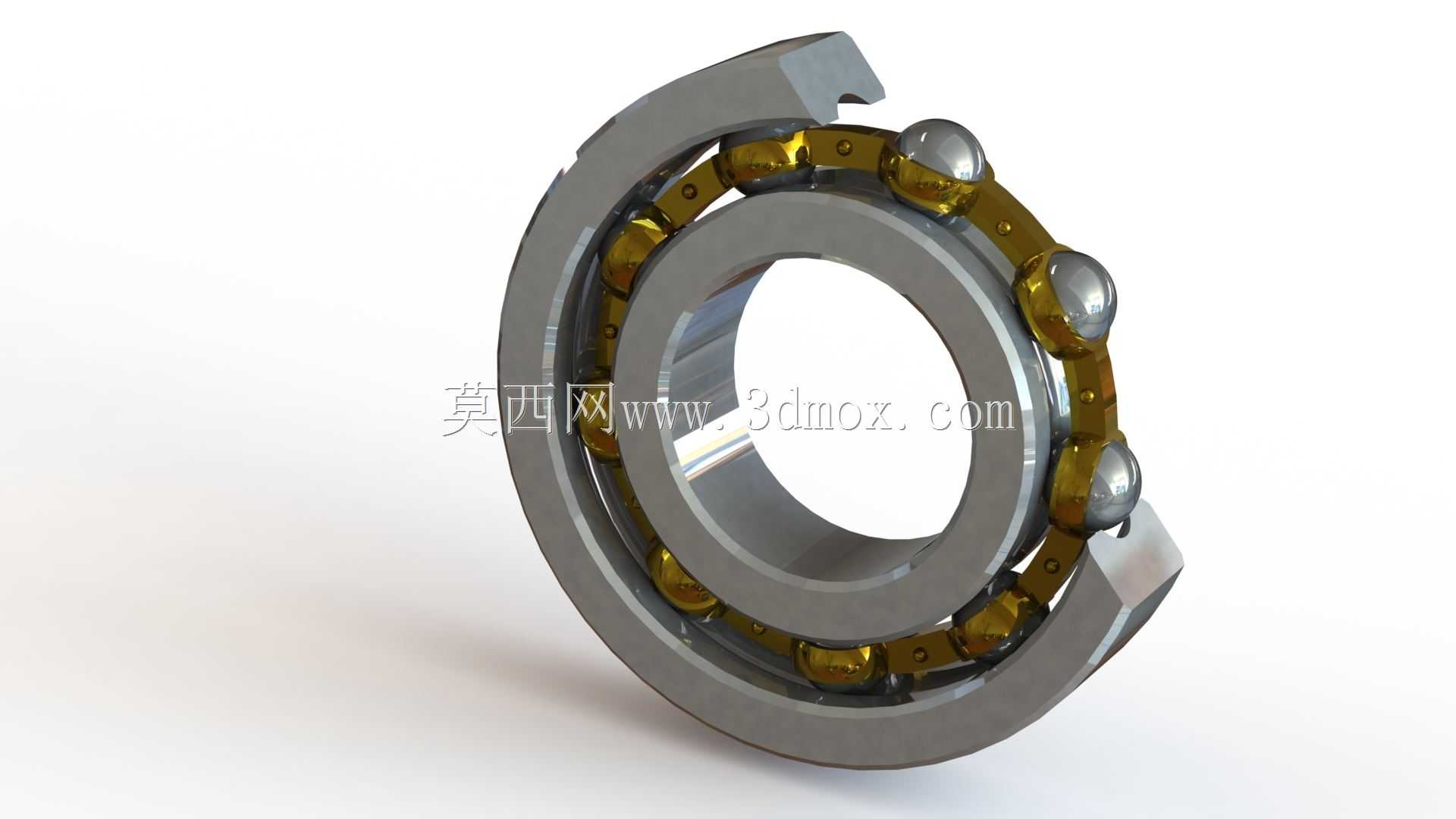

这款深沟球滚动轴承采用半剖视的结构呈现方式，完整展现了轴承从内圈、滚动体、保持架到外圈的全部装配关系，能够让使用者清晰理解各部件的配合逻辑与装配顺序。在实际工业应用场景中，这类轴承是旋转传动系统里应用最广泛的支撑部件，覆盖从小型家电电机、精密机床主轴、输送线辊筒，到汽车传动半轴、工程机械旋转机构等绝大多数需要降低旋转摩擦系数的工况场景，核心作用是固定旋转轴的轴向与径向位置，承载轴系运转过程中产生的径向载荷与一定比例的双向轴向载荷，同时将轴与轴承座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损速率。从产品功能特性来看，该轴承的内圈与轴颈采用过盈配合安装，内圈外侧加工有与钢球曲率匹配的滚道，运转时随旋转轴同步转动；外圈与设备轴承座孔采用过渡或间隙配合，固定于设备基体上，内侧同样加工有对应曲率的滚道，为滚动体提供连续的滚动运行轨道；中间的钢制滚珠作为核心滚动元件，均匀分布在内外圈滚道之间，将滑动摩擦转化为接触面积更小的滚动摩擦，大幅降低运转阻力；黄铜材质的保持架将所有钢球均匀分隔，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音，同时引导钢球在滚道内平稳运行，优化轴承内部的润滑脂分布空间。从设计思路层面，该模型采用半剖的展示形式，打破了完整轴承成品无法观察内部结构的局限，既还原了成品轴承的外部装配尺寸边界，也清晰呈现了内部各零件的配合公差逻辑：内外圈滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾承载能力与低摩擦特性；保持架的兜孔间隙经过合理设计，既能够约束钢球的位置，也不会对钢球的自转产生卡滞，同时预留出润滑脂的存储空间，保证长期运转过程中的润滑效果。在外形尺寸与安装边界上，该模型还原了标准深沟球轴承的尺寸规范，内圈内径、外圈外径、轴承总宽度均符合通用安装尺寸标准，内圈的倒角、外圈的安装引导角都做了符合装配要求的设计，能够直接匹配对应规格的轴颈与轴承座安装孔，安装时无需额外修改配合面尺寸，内圈端面与轴肩、外圈端面与轴承座挡边的贴合边界清晰，能够保证轴系运转时的轴向定位精度，避免运转过程中出现轴承窜动的问题。这类轴承的结构设计成熟，运转时的径向跳动、轴向窜动精度可控，既能够适应高转速的连续运转工况，也能够承受一定程度的冲击载荷，日常维护仅需定期补充润滑脂即可保证长期稳定运行，是通用机械传动系统中不可或缺的基础支撑零部件。
