赛车转向系统用万向节连接构件

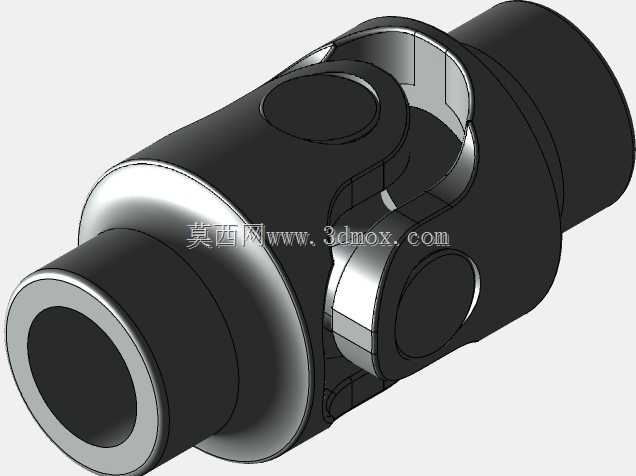

该转向连接构件主要应用于竞技类赛车、巴哈越野赛车以及改装卡车的转向传动系统中，布置在转向柱与转向机之间的传动路径上，核心作用是补偿转向轴之间的轴线夹角偏差，在转向轮随悬架跳动、车架出现小幅形变时，依然能够稳定传递转向扭矩，避免转向卡滞、传动间隙过大的问题，保障转向操作的顺滑与精准。在实际装车场景中，这类构件需要承受转向操作带来的交变冲击载荷，尤其是越野工况下车轮受到路面冲击时，反向传递到转向柱的冲击力会直接作用在该连接件上，因此结构设计上采用了双联十字轴万向节的整合式结构，将两个十字传动副集成在同一个中间主体上，相比传统分体式双万向节结构，大幅缩短了轴向安装长度，能够适配赛车座舱内紧凑的布置空间，减少转向柱的分段数量，降低传动环节的间隙累积。从功能特性来看，该构件两端采用空心轴套结构，可直接与对应直径的转向轴进行插接固定，轴套内壁预留了紧定螺钉或者销接的安装位，装配时无需额外加工转接法兰，能够快速完成与不同规格转向轴的匹配连接；中间的十字铰接副采用大直径销轴设计，增大接触承压面积，降低单位面积的接触应力，在频繁往复转动的工况下减少磨损量，延长构件的使用寿命，同时铰接位置预留了润滑脂存储腔，可在维护时加注润滑脂，降低转动摩擦阻力。设计过程中，工程师优先考虑了传动的等速特性，通过合理匹配两个十字副的相对相位，让单万向节存在的转速波动在两个铰接副之间相互抵消，让输入端与输出端的转速保持一致，避免转向过程中出现转角传递误差，保障车手的转向操作输入与车轮转向角度线性对应。安装边界方面，该构件整体为对称回转结构，最大外径适配常规赛车转向柱的布置空间，两端轴套的内孔尺寸匹配行业通用的转向轴直径规格，轴向总长度经过优化，既能够补偿转向轴之间最大35度的夹角偏差，又不会因为长度过大导致转向柱固有频率降低，避免车辆行驶过程中转向柱出现共振抖动；构件外轮廓没有突出的尖锐结构，所有棱边都做了圆角过渡处理，安装时不会与周边的线束、内饰板发生干涉，也能避免赛手操作时被剐蹭受伤。在实际使用中，该构件不仅可以用于专业赛车的转向系统，也可用于定制改装车辆、特种作业车辆的转向传动改造，解决非标准布置下转向轴不同轴的传动问题，其紧凑的结构形式也能为狭小空间内的轴系夹角传动提供可靠的解决方案。
