汽油发动机点火用火花塞结构设计

　　在往复式汽油发动机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其工作状态直接影响发动机的动力输出、燃油消耗率与排放表现，这款适配标致XU7系列机型的火花塞结构，完全围绕该机型的燃烧室形状、压缩比、点火提前角特性做了针对性的结构匹配。从实际装车场景来看，这类火花塞主要服役于1.6L-2.0L排量的自然吸气乘用汽油机，覆盖日常通勤、城郊高速、短途重载等多种工况，需要在-40℃到1200℃的极端温度跨度下稳定工作，既要承受点火瞬间上万伏高压的脉冲冲击，还要扛住燃烧室内最高10MPa以上的爆震压力，同时还要具备足够的抗积碳、抗电极烧蚀能力，保证3-6万公里的服役周期内点火间隙不会出现超差。

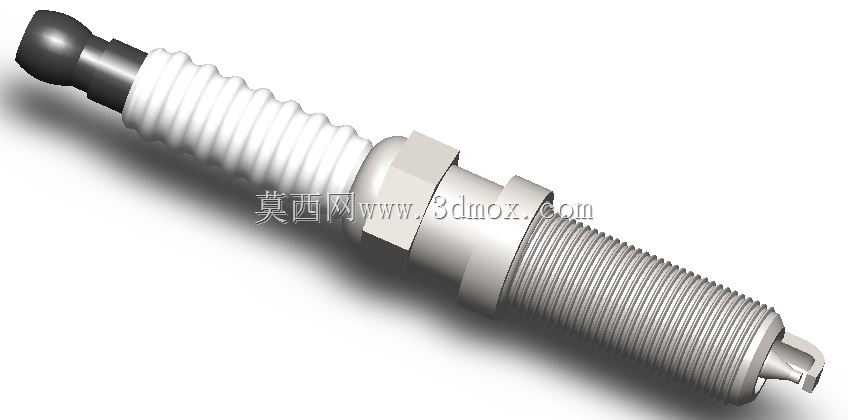

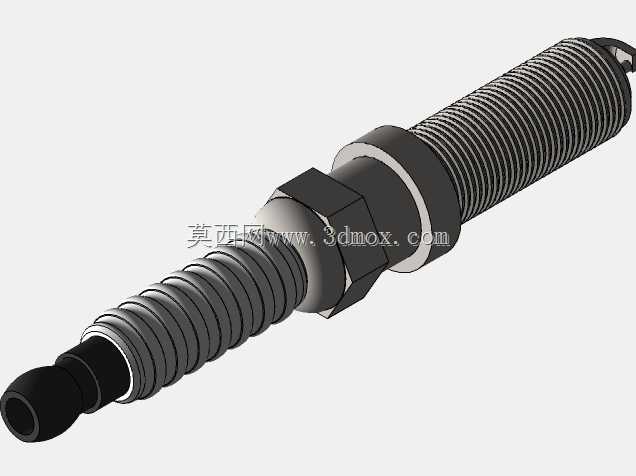

　　从结构设计逻辑来看，这款火花塞采用了经典的单侧接地电极+中心电极的同轴布局，最顶端的接线螺母采用标准M4螺纹规格，完全匹配主流高压点火线的插接接口，表面做了镀锌钝化处理，避免长期使用后出现接触氧化导致的点火能量损耗。接线螺母下方的陶瓷绝缘体采用高氧化铝含量的刚玉陶瓷材质，表面做了多道环状棱筋结构，一方面是增加绝缘体与金属壳体之间的爬电距离，避免高压电在壳体内部出现闪络击穿，另一方面棱筋结构也能提升陶瓷体的抗弯折强度，避免安装拧紧过程中出现陶瓷开裂。陶瓷体与中心电极之间采用导电玻璃粉做密封填充，既保证高压电的稳定传导，又能完全隔绝燃烧室内的高温高压燃气从中心电极位置出现泄漏。

　　中间的金属壳体采用六角对边16mm的标准扳手位，适配主流火花塞拆装套筒的尺寸，壳体下方的安装螺纹为M14×1.25的标准公制细牙螺纹，螺纹有效长度19mm，完全匹配XU7发动机缸盖的火花塞安装孔深度，安装时只需按照25-30N·m的标准扭矩拧紧，就能保证密封垫圈完全压合，不会出现燃气泄漏或者螺纹滑牙的问题。壳体最下方的密封垫圈采用多层叠压的铜包钢结构，拧紧后会产生可控的塑性变形，填补缸盖安装面的微观不平度，保证燃烧室的密封性能，同时铜材质的高导热特性也能快速将陶瓷体尖端的热量传导到缸盖水套，避免火花塞自身温度过高出现早燃。

　　伸入燃烧室的电极部分，中心电极采用镍基合金材质，直径2.5mm，突出陶瓷端面的长度严格控制在3mm，既保证点火位置处于燃烧室的最佳湍流区域，又不会因为突出过长导致电极在进气气流冲击下出现振动断裂。侧电极采用与壳体一体冲压成型的L型结构，焊接在壳体端面，与中心电极的点火间隙设定为0.8mm，完全适配该机型分电器式点火系统的点火能量输出特性，既不会因为间隙过小导致点火电弧长度不足、火核体积太小影响燃烧速度，也不会因为间隙过大导致点火电压需求超过点火线圈的输出上限，出现高速缺火的问题。电极端面做了45°倒角处理，能够引导进气冲程的滚流气流顺利扫过电极间隙，吹走间隙附近附着的积碳，同时让混合气更容易填充到电极间隙内部，提升冷启动工况下的点火成功率。

　　从安装边界来看，这款火花塞的总长度控制在75mm，安装后突出缸盖燃烧室面的长度为2mm，不会与活塞顶面的气门避让坑发生运动干涉，在活塞到达上止点时，电极与活塞顶面的最小间隙保持在1.5mm以上，完全覆盖发动机在最高6000rpm转速下的活塞连杆组热膨胀、曲轴轴向窜动的位移量。陶瓷绝缘体的裙部长度设定为11mm，属于中等热值的火花塞，热值标定为6，能够在发动机持续高负荷运转时将电极温度稳定在500-800℃的自清洁温度区间，既不会因为温度过低导致积碳附着在绝缘体表面出现漏电，也不会因为温度过高导致电极过热引发混合气早燃。在建模过程中，所有配合面的尺寸公差都严格按照主机厂的装车要求设定，陶瓷体与金属壳体的配合过盈量控制在0.08-0.12mm，保证在高温循环工况下不会出现壳体与陶瓷体松脱的问题，螺纹部分的公差按照6H级精度控制，能够与缸盖的安装螺纹顺畅配合，不会出现卡滞或者配合间隙过大的问题。
