1600cc涡轮增压发动机缸盖气缸密封垫片

　　在小排量涡轮增压动力总成的开发与售后维修环节，气缸盖垫片是直接决定发动机密封可靠性、运行稳定性的核心密封部件，这款适配1600cc涡轮增压机型的缸盖气缸垫，正是针对四缸增压机型的高爆发压力工况设计的密封结构。从实际装车场景来看，这类垫片安装在发动机缸盖与缸体的结合面之间，需要同时完成三个维度的密封任务：一是密封燃烧室的高温高压燃气，避免燃气窜入冷却水道或者润滑油道造成功率下降、油水混合故障；二是密封缸体与缸盖之间的冷却水道，保证冷却液在冷却系统内正常循环，不会出现渗漏导致的发动机过热；三是密封润滑油道，维持发动机润滑系统的油压稳定，避免机油泄漏造成的润滑不足问题。不同于自然吸气机型的缸垫，

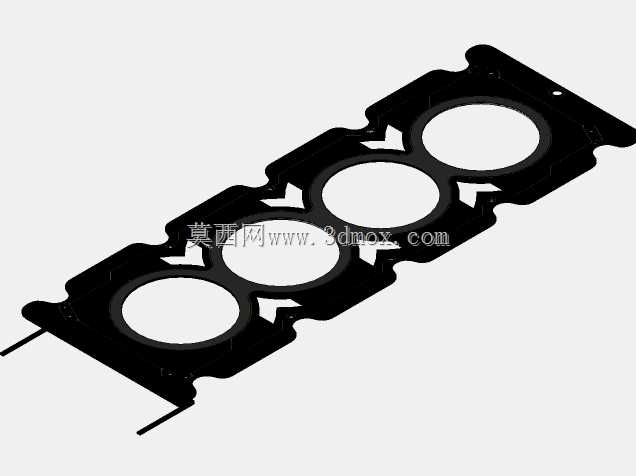

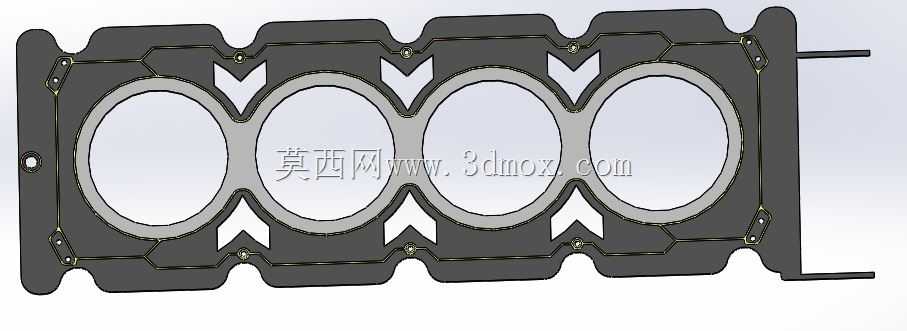

　　涡轮增压机型的缸内爆发压力普遍比同排量自吸机型高30%-40%，工作时缸盖与缸体结合面的微观变形量更大，这就要求垫片在设计阶段就要充分考虑密封筋的布局、材料的回弹性能以及安装定位的精度。从结构设计来看，这款四缸缸垫对应四个燃烧室孔位，每个孔位周围都设置了全周环绕的密封压筋，压筋的凸起高度根据不同位置的密封需求做了差异化设计：燃烧室周边的主密封筋高度略高于水道、油道位置的密封筋，保证缸盖螺栓按规定扭矩拧紧后，燃烧室位置的密封比压能够满足增压工况下的燃气密封要求，不会在高负荷工况下出现燃气窜漏。垫片本体的轮廓完全匹配1600cc四缸机型的缸体结合面外形，周边预留的螺栓过孔位置严格对应缸盖螺栓的分布坐标，安装时可以通过定位孔快速完成对位，

　　避免装偏导致的密封失效。在安装边界的设计上，这款垫片的厚度公差控制在极小的范围内，因为缸垫的厚度会直接影响发动机的压缩比，对于涡轮增压机型来说，压缩比的偏差会直接导致爆震风险上升、动力输出异常，所以设计阶段就结合缸盖与缸体的平面度公差、螺栓拧紧后的压缩回弹量，确定了垫片的基础厚度，保证装配后的实际压缩比处于设计区间内。同时，垫片上预留的水道、油道开孔位置完全对齐缸体与缸盖的对应通道，开孔边缘也做了局部密封强化，避免冷却液或者机油在结合面位置出现渗漏。从实际使用的角度来说，这类缸垫在发动机大修、缸盖拆解后必须进行更换，因为旧垫片在经过长期的高温高压作用后，密封筋已经发生了塑性变形，回弹性能大幅下降，重复使用会极大提升密封失效的风险。

　　在装配过程中，需要严格按照工艺要求的顺序、扭矩对缸盖螺栓进行分次拧紧，保证垫片各个位置的压紧力均匀，避免局部压力不足导致的密封故障，同时也要保证缸盖与缸体的结合面平面度符合工艺要求，如果结合面存在翘曲、划痕，即使更换全新的垫片也无法保证密封效果。不同于一些复合材质的缸垫，这款金属结构的缸垫在耐高温、抗疲劳性能上更适配涡轮增压发动机的高负荷工况，能够承受反复的温度变化与压力冲击，在发动机全生命周期内维持稳定的密封性能，避免因为垫片失效导致的发动机故障。
