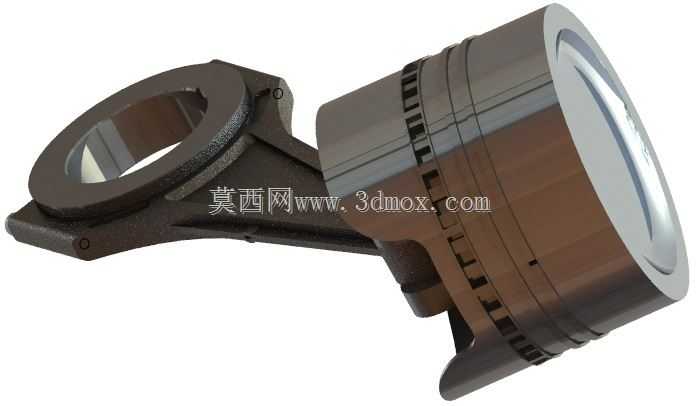

1500cc涡轮增压发动机连杆活塞总成结构

　　这套曲柄连杆机构的核心部件，直接对应1500cc排量涡轮增压内燃机的动力转换需求，在整机运行中承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，是小排量增压动力单元里负荷最高的运动组件之一。从实际装机场景来看，这类组件广泛适配家用乘用车辆的小排量增压动力配置，日常运行工况覆盖市区低速蠕行、高速持续巡航、全负荷急加速等多场景，需要同时兼顾高转速下的结构强度与往复运动的轻量化需求，避免高增压值下出现组件形变、断裂或者往复惯性过大导致的整机振动超标问题。

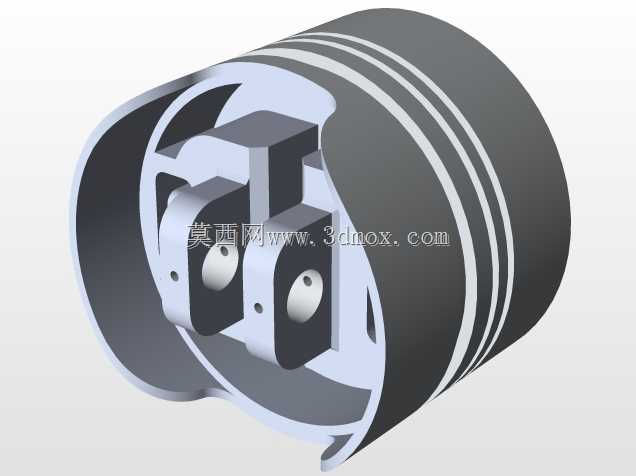

　　从结构设计逻辑来看，活塞部分采用了带多道环槽的设计，顶部的燃烧室凹坑造型直接匹配缸盖的燃烧室形状，能够在压缩行程终了时引导缸内气流形成合理的滚流，提升油气混合效率，适配增压机型更高的缸内爆发压力。环槽区域的尺寸精度直接决定了气环、油环的安装配合间隙，既要保证高温工况下活塞环有足够的热膨胀余量不出现卡滞，又要控制间隙值避免出现缸压泄漏、机油上窜的问题。活塞销座的位置经过偏心设计，能够在活塞换向时减小敲缸噪声，同时匹配全浮式活塞销的安装需求，保证活塞销在连杆小头和销座之间都能灵活转动，均匀分摊接触面的载荷。

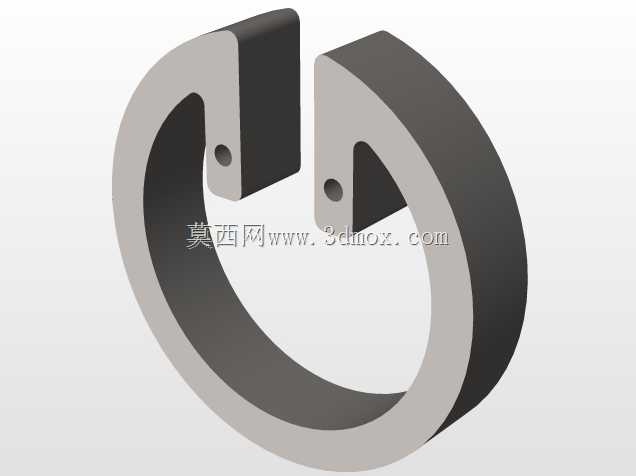

　　连杆部分采用了变截面的工字形杆身设计，这种结构能够在控制整体重量的前提下最大化提升杆身的抗弯、抗扭刚度，应对增压机型做功行程中瞬间的高冲击载荷。连杆大头采用剖分式结构，配合连杆轴承盖实现与曲轴连杆轴颈的装配，结合面的定位结构能够保证反复拆装后的位置精度，避免轴瓦配合错位导致的烧瓦故障。连杆小头的衬套孔与活塞销采用间隙配合，表面预留的润滑油道能够将曲轴箱内的压力机油引导至衬套接触面，形成持续的油膜润滑，降低往复摆动过程中的摩擦损耗。

　　从安装边界来看，活塞的外径尺寸直接对应1500cc排量对应的缸径参数，装配时需要保证活塞与缸壁之间留有合理的配缸间隙，兼顾热态下的膨胀余量与冷启动时的密封性能。连杆的中心距尺寸直接决定了活塞的行程参数，和曲轴的曲柄半径共同决定整机的压缩比数值，装配时需要严格控制连杆大头孔与曲轴连杆轴颈的配合间隙，同时按规定力矩拧紧连杆螺栓，避免高转速下出现螺栓松脱、轴瓦异常磨损的问题。整套组件在装配前需要对活塞、连杆进行重量分组，同一台发动机内的各缸连杆活塞组件重量差需要控制在极小的公差范围内，避免曲轴运转时出现不平衡量，导致整机振动超标、轴承过早疲劳损坏。

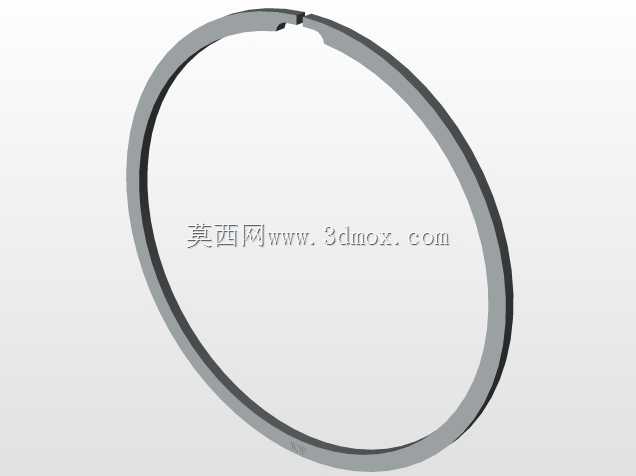

　　在实际工程应用中，这类组件的设计需要反复通过CAE仿真进行结构优化，模拟不同增压值、不同转速下的应力分布情况，对杆身、活塞销座等应力集中区域进行圆角过渡优化，避免应力集中导致的疲劳断裂。同时活塞的裙部设计了特殊的型线，在热态下能够形成均匀的贴合面，减小活塞与缸壁的接触压强，降低摩擦损耗的同时避免拉缸故障。活塞环的配置上采用两道气环加一道组合油环的结构，第一道气环通常采用表面涂层处理提升耐磨性，应对增压机型更高的缸内温度与压力，油环则采用组合式刮片结构，能够更高效地刮除缸壁上多余的机油，减少机油消耗量。整套机构的运动特性直接决定了发动机的动力输出平顺性、燃油经济性与运行可靠性，是小排量涡轮增压发动机研发过程中需要重点进行匹配验证的核心运动组件。
