1500cc涡轮增压发动机机油泵结构

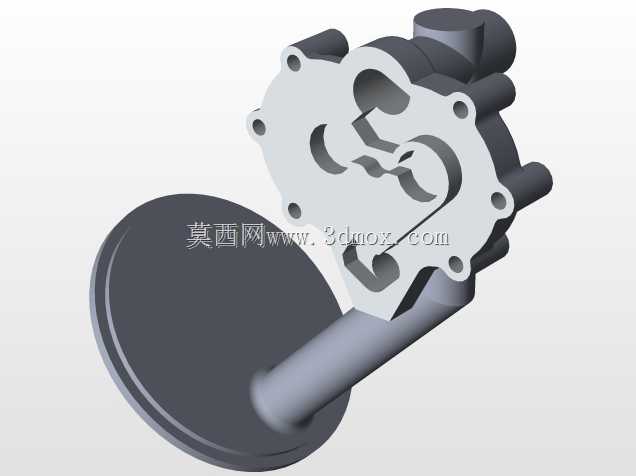

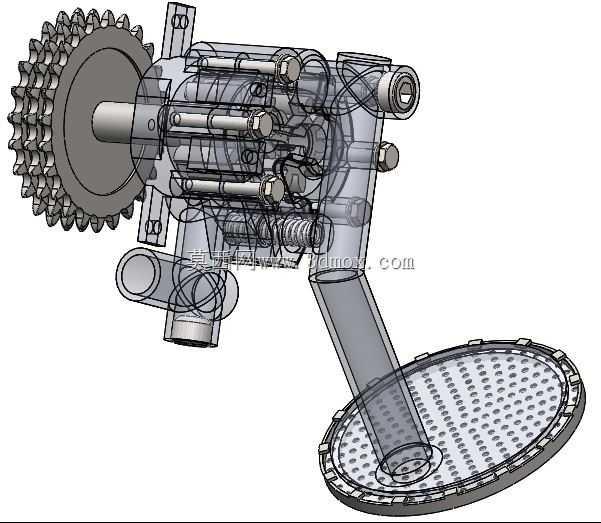

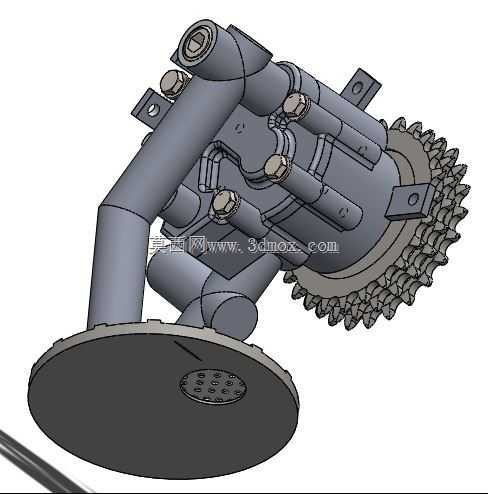

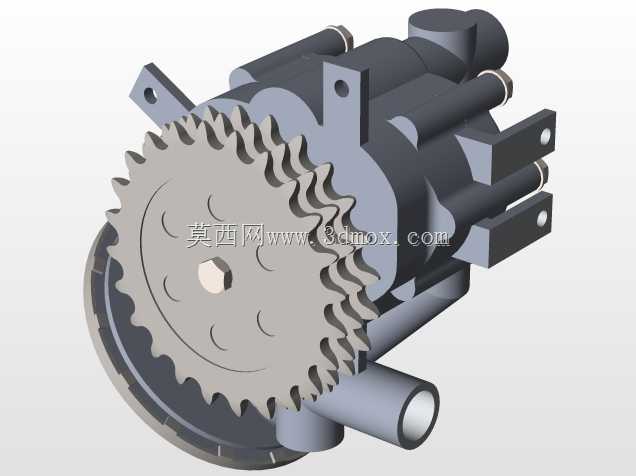

　　这款机油泵是为1500cc排量涡轮增压发动机配套设计的润滑系统核心供油部件，主要应用在小排量乘用车辆的动力总成中，负责为发动机各摩擦副提供持续压力润滑油，保障增压工况下发动机各运动部件的润滑、冷却与清洁需求。从结构来看，该泵采用外啮合双齿轮式结构，也就是图中展示的双排齿齿轮转子结构，这种结构在小排量发动机机油泵中应用广泛，相比内啮合齿轮泵，外啮合结构的加工工艺更成熟，供油压力脉动控制更适配小排量增压发动机的高转速工况需求。

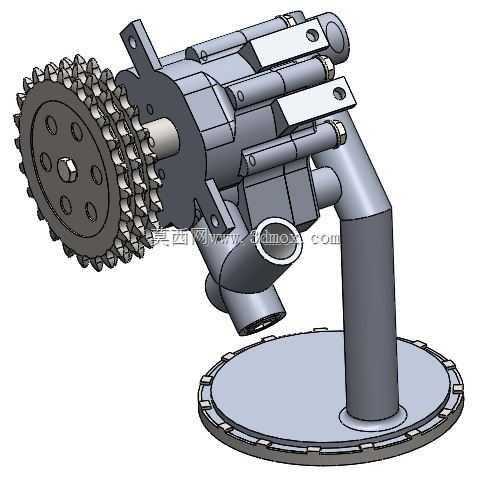

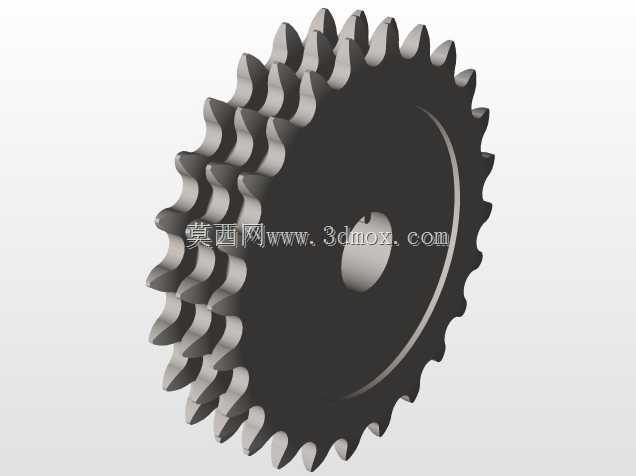

　　在实际装车场景中，这款机油泵安装在发动机缸体下部的油底壳上方位置，由曲轴前端的链轮通过链条驱动，泵体的安装定位面直接贴合缸体的对应加工面，通过螺栓紧固，安装边界需要匹配缸体上的油道开孔位置，进油口直接连通油底壳集滤器，出油口对接缸体主油道，整体安装空间需要避让曲轴平衡块、正时链条张紧器等周边部件，齿轮副的轴向间隙控制在0.03-0.08mm区间，径向间隙控制在0.1-0.18mm区间，保证泵油效率的同时避免齿轮卡滞。

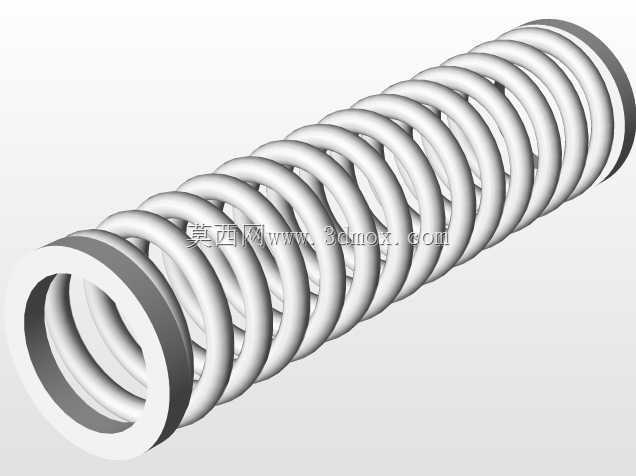

　　设计思路上，这款泵针对涡轮增压发动机的工况特点做了适配，涡轮增压发动机在高负荷工况下，曲轴轴颈、凸轮轴轴颈、涡轮增压器浮动轴承等部位的润滑油需求比同排量自然吸气发动机高30%左右，因此双排齿轮的结构设计可以在相同泵体外形尺寸下提升约25%的泵油量，满足高负荷下的供油压力需求，泵的泄压阀集成在泵体出油侧，当主油道压力超过设定阈值时，泄压阀打开将多余机油导回进油腔，避免油压过高损坏密封件或者造成机油消耗异常。齿轮的齿形采用修正渐开线齿形，相比标准渐开线齿形，能降低齿轮啮合过程中的困油现象，减少泵工作过程中的振动和噪音，提升发动机NVH表现。

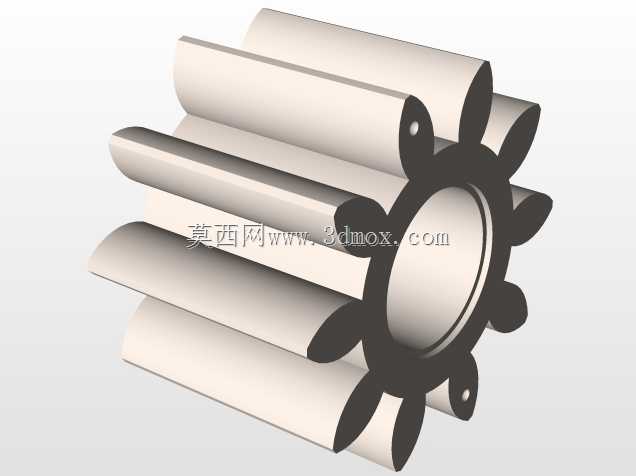

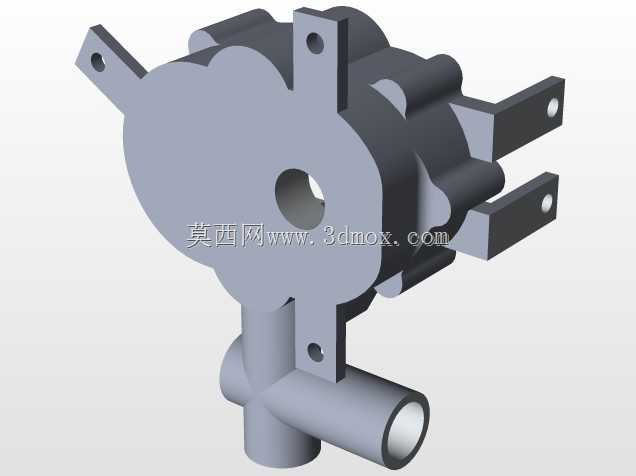

　　实际使用过程中，这款泵的工作转速范围覆盖发动机怠速到最高转速区间，怠速工况下可以提供不低于100kPa的供油压力，满足怠速时各摩擦副的基础润滑需求，在发动机转速达到3000rpm以上的高负荷工况时，供油压力稳定在300-450kPa区间，保证涡轮增压器浮动轴承的润滑油流量，避免涡轮轴因为缺油出现烧蚀故障。齿轮采用粉末冶金烧结成型后做齿面精整处理，齿面粗糙度控制在Ra0.8以下，保证齿轮啮合的密封性，减少内泄漏，提升泵的容积效率，泵体采用铝合金压铸成型，重量控制在1.2kg以内，符合小排量发动机轻量化的设计要求，泵盖与泵体的结合面采用平面密封胶密封，不需要额外加装密封垫片，减少了零件数量同时提升密封可靠性。

　　在结构设计过程中，需要重点考虑齿轮与泵体、泵盖之间的配合间隙，间隙过大会导致机油内泄漏增加，泵油压力不足，间隙过小则会因为热膨胀导致齿轮卡滞，造成泵损坏甚至发动机抱轴的严重故障。同时进油口的通径设计需要满足最大泵油量下的机油流速要求，避免进油流速过快产生气蚀，造成泵油压力波动和噪音，出油口的位置需要正对缸体主油道的进油孔，减少机油流动阻力，提升供油响应速度。这款泵的驱动齿轮与泵轴采用过盈压装配合，传递扭矩的能力可以满足发动机最高转速下的驱动需求，不需要额外的键连接，简化了装配工艺。
