1600cc涡轮增压发动机空气滤清器结构设计

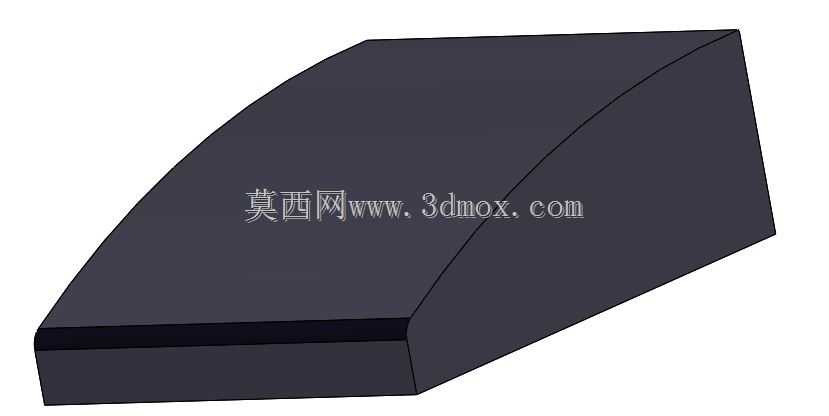

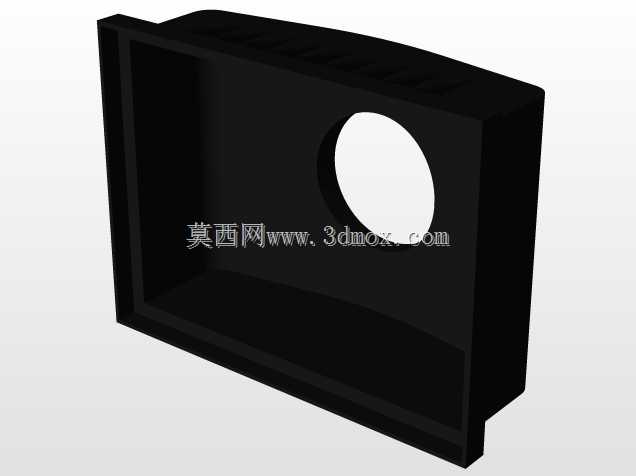

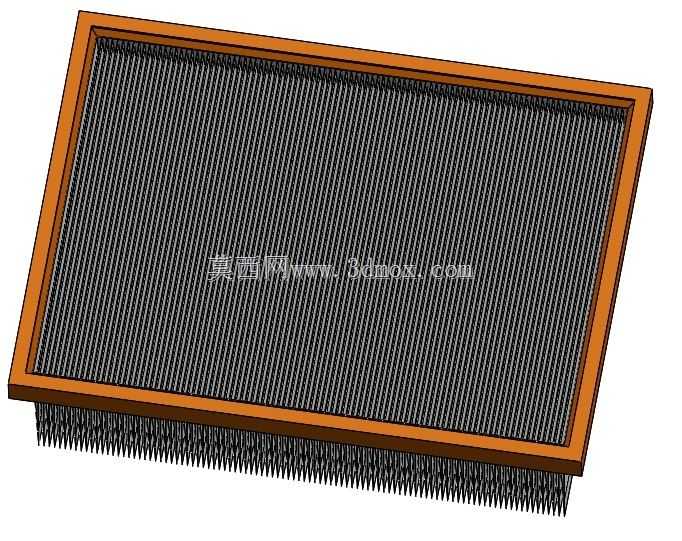

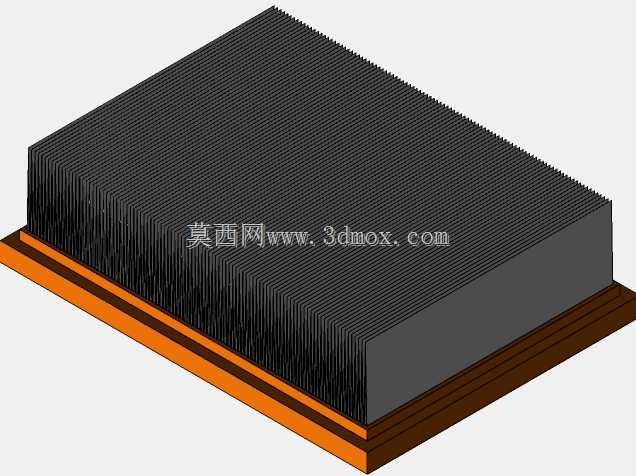

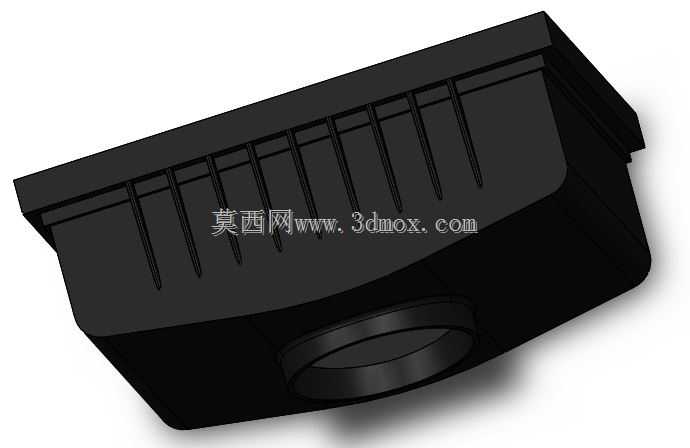

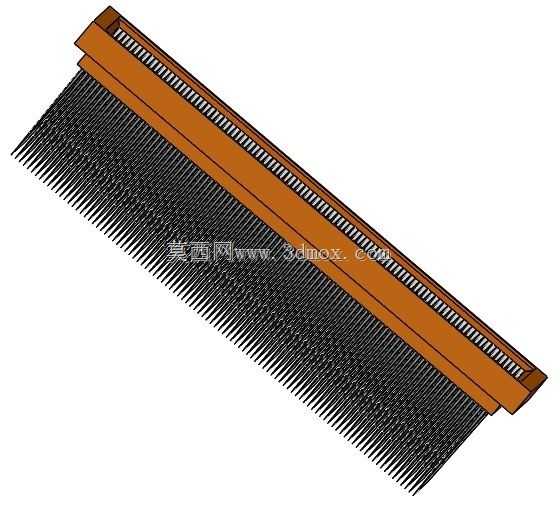

　　在小排量涡轮增压动力总成的进气系统开发中，空气滤清器的结构合理性直接决定了发动机运行的稳定性与核心部件的使用寿命，这款适配1600cc涡轮增压发动机的空气滤清器，在结构设计阶段就围绕增压机型的高进气流量需求、复杂工况下的过滤可靠性、整车机舱的安装适配性做了多轮校核。不同于自然吸气机型的空滤设计，涡轮增压发动机在涡轮介入后会产生远高于同排量自吸机型的进气负压与流量峰值，这就要求空滤的有效过滤面积、滤芯容尘量、壳体密封结构都要匹配对应的工况阈值，避免高负荷下出现滤芯吸瘪、密封失效漏尘的问题。从结构组成来看，这款空滤采用长条式矩形布局，主体分为上端密封安装端盖与褶皱式滤芯主体两部分，端盖采用硬质结构设计，边缘预留了与进气道、谐振腔对接的安装卡扣与密封槽，安装时可直接卡入机舱内的空滤安装位，配合环形密封胶条实现与上下游气道的硬密封，避免未经过滤的空气从装配缝隙进入涡轮压气机端。滤芯部分采用连续褶皱的过滤介质排布，这种褶皱结构在有限的安装空间内最大化拓展了有效过滤面积，在保证过滤精度满足涡轮机进气要求的前提下，尽可能降低进气阻力，减少涡轮迟滞效应，同时褶皱的均匀排布也让气流通过滤芯时的流速分布更均匀，避免局部流速过高导致的过滤介质过早破损。在实际装车场景中，这款空滤的安装边界完全适配1600cc横置涡轮增压动力的机舱布局，长条式的外形可以避让机舱内的冷却液管路、线束插头与涡轮隔热罩，不需要额外调整周边部件的位置即可完成装配，

　　端盖上的定位筋结构可以在安装时快速对位，降低总装环节的装配难度，也能避免售后维保更换空滤时出现装反、密封不到位的问题。从功能特性上看，这款空滤的过滤精度可以拦截进气中98%以上的直径超过5μm的粉尘颗粒，避免硬质颗粒进入涡轮增压器的压气机叶轮，造成叶轮磨损、动平衡失效，同时也能防止粉尘进入气缸壁与活塞环的配合间隙，减少发动机的异常磨损。褶皱式滤芯的容尘量设计可以满足常规用车环境下一个保养周期的使用需求，不需要提前更换，同时滤芯的支撑结构采用内置金属网设计，在涡轮高负荷产生高进气负压时，可以给过滤介质提供足够的支撑力，避免滤芯被吸变形导致过滤面积骤减、进气阻力陡增的问题。在设计思路上，这款空滤没有采用通用化的圆形空滤结构，

　　而是针对1600cc增压机型的机舱空间做了定制化的外形适配，在保证进气流量满足发动机最大输出功率需求的前提下，尽可能压缩空滤的整体占用空间，给周边的冷却系统部件、电气部件留出足够的布置与散热空间，同时端盖上的密封结构采用一体化成型的密封槽设计，不需要额外粘贴密封胶条，减少了装配工序，也降低了长期使用后密封胶条老化脱落的风险。在实际使用过程中，当发动机处于低转速小负荷工况时，空滤的进气阻力处于较低水平，不会影响发动机的进气效率；当涡轮介入、进气流量快速提升时，褶皱式滤芯的大过滤面积可以保证气流顺畅通过，不会因为进气阻力过大导致增压压力建立滞后，同时均匀的气流分布也能让空气流量传感器的测量数据更准确，帮助ECU精准控制喷油量，

　　保证空燃比处于最优区间。针对涡轮增压发动机常见的曲轴箱通风废气接入进气道的需求，这款空滤的端盖上也预留了对应的废气接口安装位，可以直接对接曲轴箱通风管，让曲轴箱排出的废气经过空滤下游的进气道进入气缸燃烧，避免废气直接排放，同时接口位置的设计也不会影响滤芯的正常更换，维保操作时不需要拆卸周边管路即可取出旧滤芯、装入新滤芯。从结构强度的角度考虑，空滤的端盖材料选用耐温耐老化的硬质工程塑料，可以承受机舱内-40℃到120℃的温度波动，不会因为长期高低温交替出现开裂、变形的问题，滤芯的褶皱定型采用专用的折痕压合工艺，在长期使用过程中不会出现褶皱倒伏、过滤面积减小的问题，保证整个使用周期内的进气阻力与过滤精度保持稳定。
