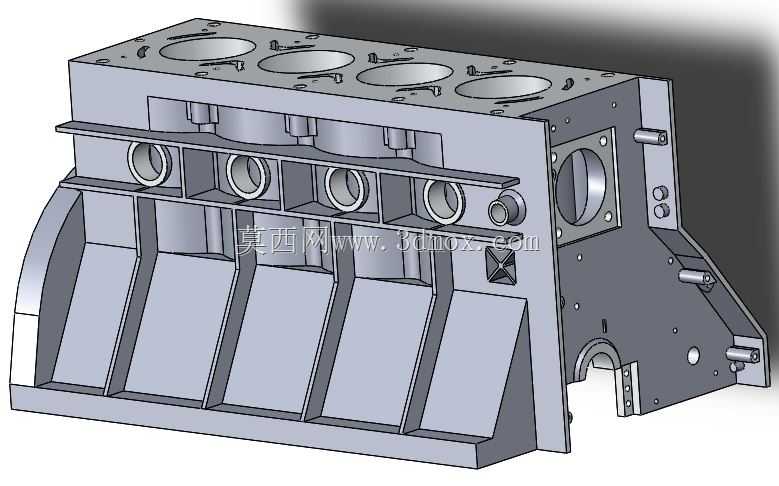

1500cc涡轮增压发动机四缸缸体结构

　　这款缸体对应1500cc排量涡轮增压四缸发动机的核心基体部件，在乘用车动力总成、小型高性能内燃机配套领域有着明确的应用场景，是小排量增压动力单元的承载基础。从实际用途来看，缸体需要为活塞往复运动提供精准的气缸孔导向支撑，同时集成曲轴箱腔体、润滑油道、冷却水道、附件安装接口，承担整个发动机燃烧爆发压力的承载、各运动副的定位基准、周边附件的安装依托功能，是整个动力单元的结构骨架。

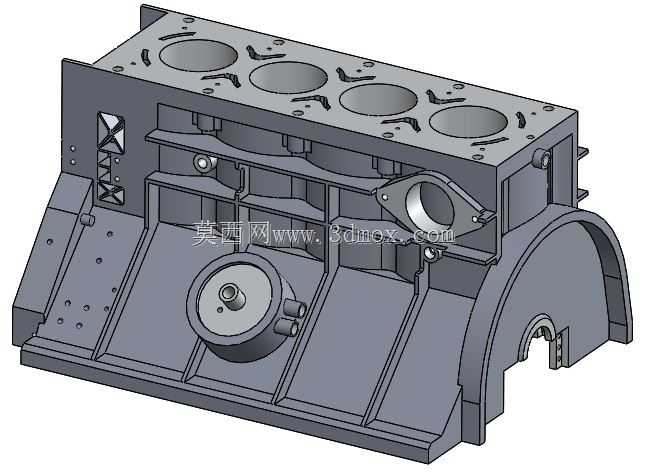

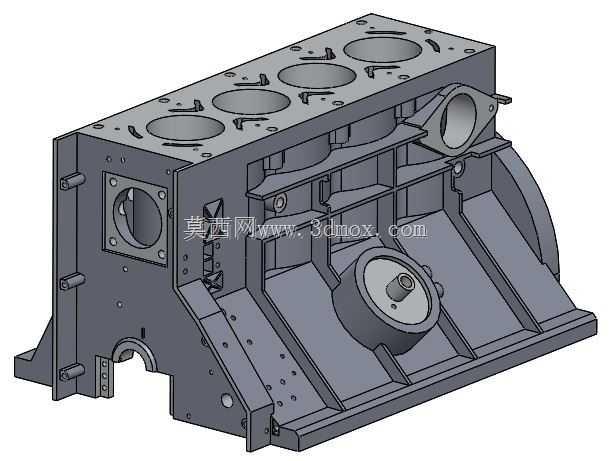

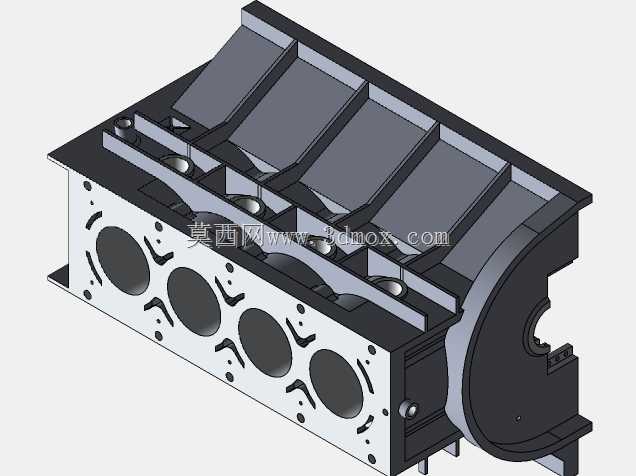

　　从功能特性上看，该四缸缸体采用直列四缸布局，四个气缸孔沿缸体顶面呈等距直线排布，缸孔轴线与曲轴安装轴线保持严格的垂直公差要求，适配涡轮增压机型的高爆发压力工况，缸体本体的加强筋布局在曲轴箱两侧、缸孔之间的鼻梁区做了针对性的加厚处理，能够承受增压工况下更高的燃烧冲击载荷，避免缸孔变形导致的活塞环密封失效问题。缸体前端集成了正时机构、水泵、机油泵的安装定位面，后端预留了飞轮壳与传动系统的连接接口，侧面布置了涡轮回油通道、机油滤清器安装座、冷却系统旁通管路的连接位，顶面的缸盖螺栓孔按照等力矩分布原则排布，保证缸垫压紧力均匀，满足增压机型的缸盖密封要求。

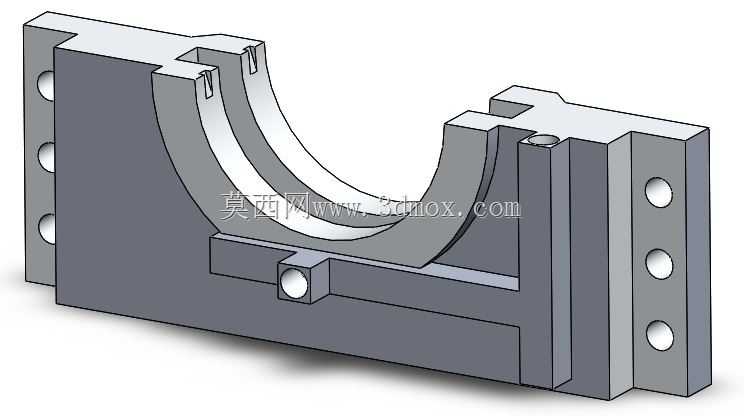

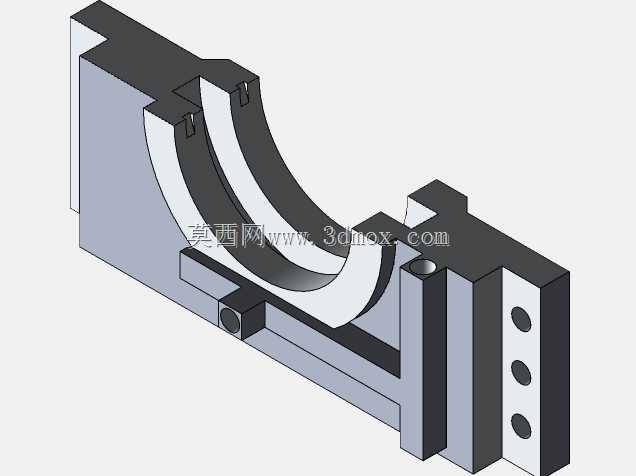

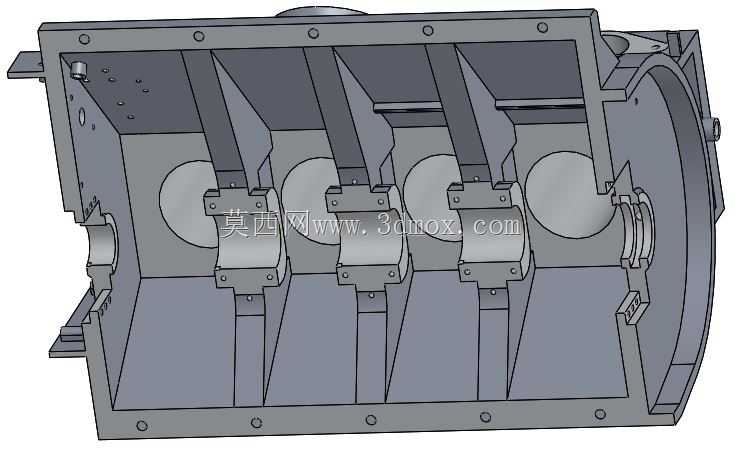

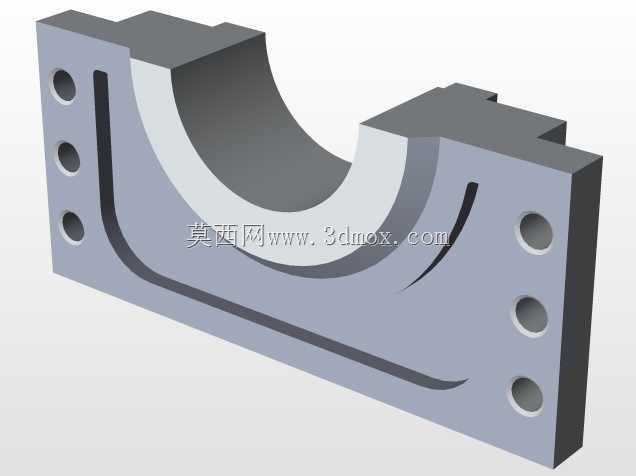

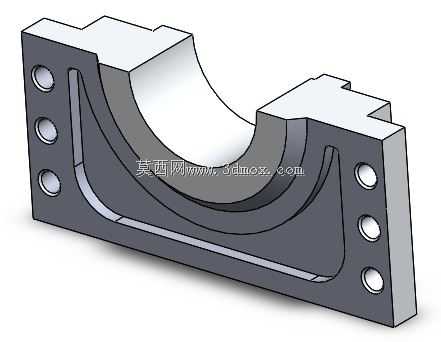

　　设计思路上，这款缸体优先兼顾了小排量增压机型的轻量化与刚性平衡，曲轴箱采用龙门式结构，相比平分式结构拥有更高的整体弯曲刚度，能够抑制高转速下的曲轴箱振动变形，降低动力总成的NVH问题。缸孔之间的冷却水道采用窄缝式设计，在保证四个缸孔冷却均匀性的同时，缩短了缸心距，压缩了整个缸体的轴向尺寸，有利于动力总成的整车舱室布置。油道设计采用了主油道纵向贯通+分支斜油孔的布局，能够以最短的路径向曲轴主轴颈、连杆轴颈、凸轮轴驱动机构提供压力润滑油，减少机油流动阻力，保证冷启动工况下的润滑响应速度。下部的曲轴安装半圆座采用了分体式轴承盖配合设计，每个主轴承盖都设置了定位销孔，保证装配时的同轴度精度，避免曲轴运转时出现卡滞、偏磨问题。

　　从安装边界来看，缸体顶面的平面度公差需要控制在0.05mm以内，缸孔的圆柱度公差不低于IT7级，保证活塞往复运动的间隙均匀。缸体两侧的发动机悬置安装位坐标经过匹配设计，能够适配横置前驱乘用车的动力总成悬置布置，前端轮系的安装面与曲轴轴线的垂直度公差满足附件驱动皮带的共面要求，避免皮带偏磨、异响问题。缸体下部的油底壳安装面采用整体式法兰面，密封胶槽的深度与宽度统一，保证油底壳密封可靠性，防止机油渗漏。在实际建模过程中，这类缸体需要重点关注各安装孔位的位置度公差、加强筋的受力走向、水道与油道的连通合理性，避免出现壁厚不均导致的铸造缺陷，同时要预留出加工余量，适配实际生产中的铸造、机加工工艺要求，保证三维模型能够直接对接后续的工艺设计、性能仿真环节，为整个发动机的开发提供准确的结构基准。
