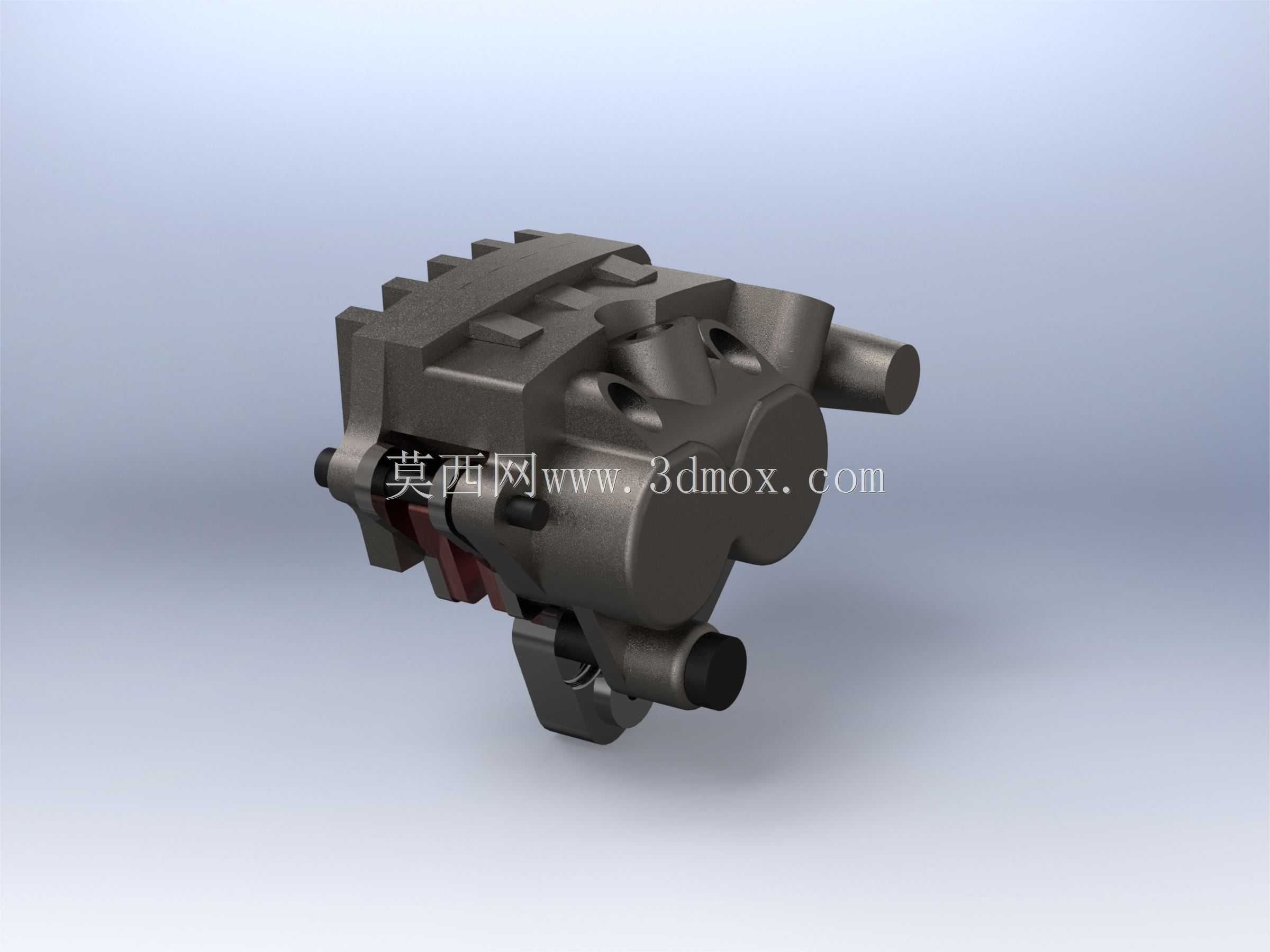

双活塞耐久赛车制动卡钳结构设计

该款双活塞制动卡钳主要面向各类场地赛车、改装竞速车型的制动系统配套场景，是车辆制动回路中直接执行夹紧动作、将液压压力转化为制动力矩的核心部件，可适配多数采用浮动盘结构的赛事用车轮边装配需求，也可用于高性能民用改装车的制动系统升级场景，能够在连续高强度制动工况下维持稳定的夹紧力输出，避免热衰退带来的制动效能下降问题。

在实际装车使用过程中，该卡钳通过安装耳位固定在车辆转向节的对应基座上，制动液从卡钳本体的进油口进入内部油道后，会同步推动两侧活塞向中心移动，推动刹车片贴合刹车盘的摩擦面，通过摩擦力阻碍刹车盘随车轮的转动，最终实现车辆减速或驻车的功能。相比单活塞浮动卡钳，双活塞对置的结构能够让刹车片两侧受力更加均匀，减少偏磨现象的同时提升制动响应速度，在赛事中频繁重刹的工况下，能够更线性地传递制动力，帮助车手精准控制制动力度，避免车轮过早抱死。

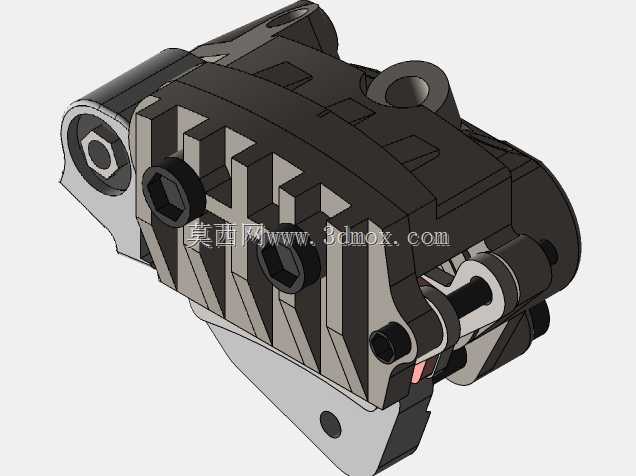

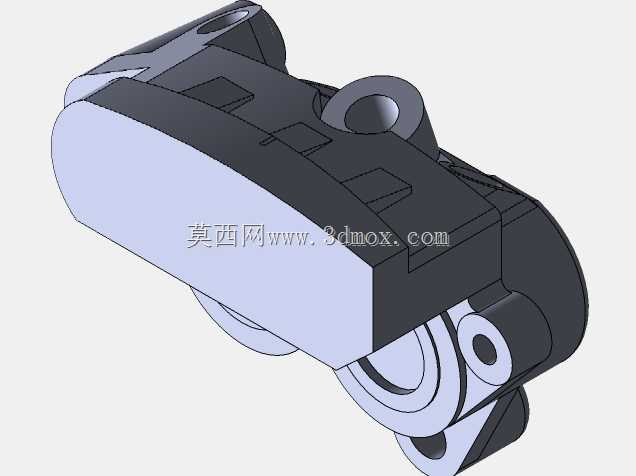

设计过程中采用实物测绘结合工程经验优化的思路完成整体结构搭建，所有尺寸均通过实际量产卡钳的卡尺测量获取，保证各部件的配合公差符合装车要求。卡钳本体采用一体化的铸造型腔结构，预留了活塞安装腔、油道通路、刹车片导向槽以及排气螺钉安装位，外部的加强筋结构沿着受力方向布置，能够承受制动过程中最大12MPa的液压压力而不出现形变，同时兼顾轻量化需求，避免不必要的材料堆积增加簧下质量。活塞端面预留了刹车片背板的贴合平面，边缘设计有防尘密封圈的安装槽，能够阻挡赛道上的泥沙、粉尘进入活塞腔，延长密封圈的使用寿命，减少卡滞故障的发生概率。

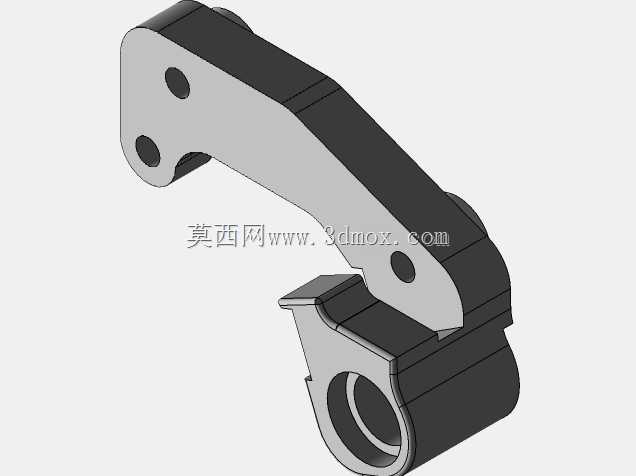

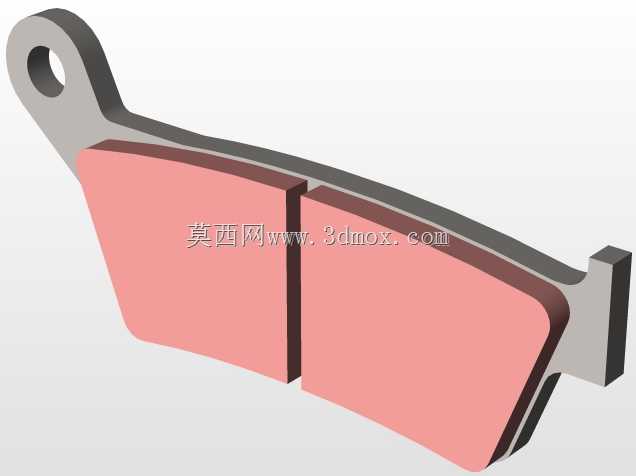

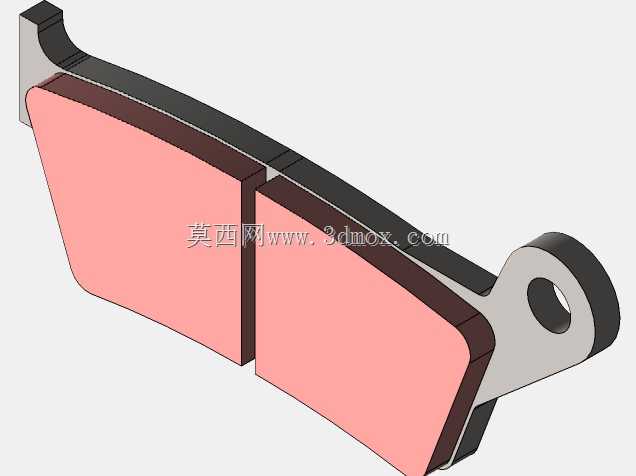

安装边界方面，该卡钳的两个安装耳孔中心距适配主流赛事改装卡钳的通用安装规格，卡钳本体的外轮廓避让了17寸及以上赛用轮毂的内部空间，不会在转向、颠簸工况下与轮毂辐条、轮拱内衬发生运动干涉；刹车片的安装槽宽度适配通用厚度的竞技刹车片，用户可根据不同赛事的摩擦系数需求自行更换对应材质的刹车片，无需对卡钳本体进行二次加工。卡钳的进油口采用标准的制动管螺纹规格，可直接适配通用规格的钢制刹车油管，排气螺钉位于卡钳腔体的最高位置，能够在更换制动液时彻底排出腔体内的空气，避免气阻导致的制动踏板发软问题，整体结构完全满足赛事场景下的高强度使用需求。
