卡丁车专用盘式制动结构三维设计

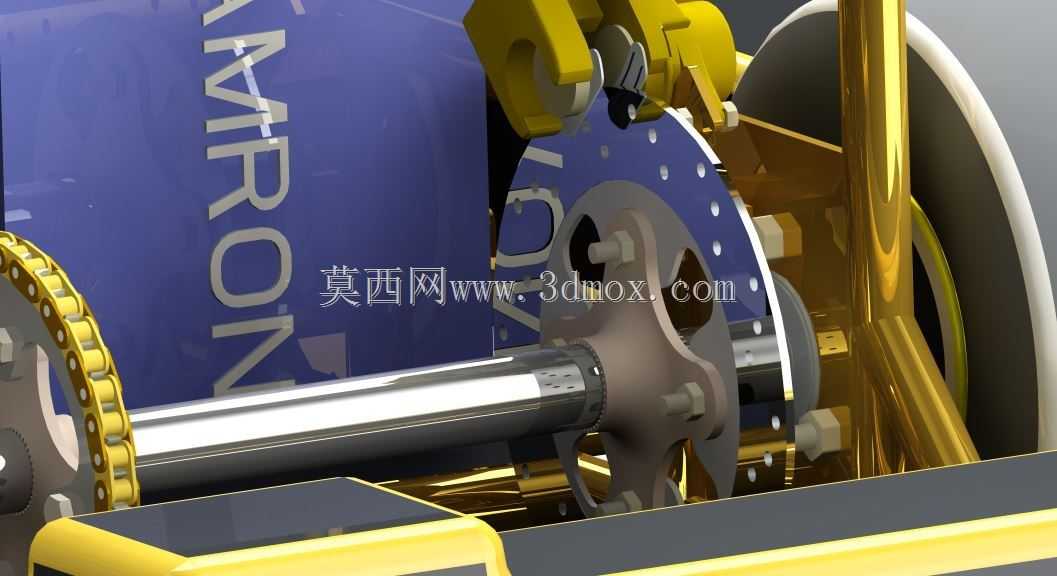

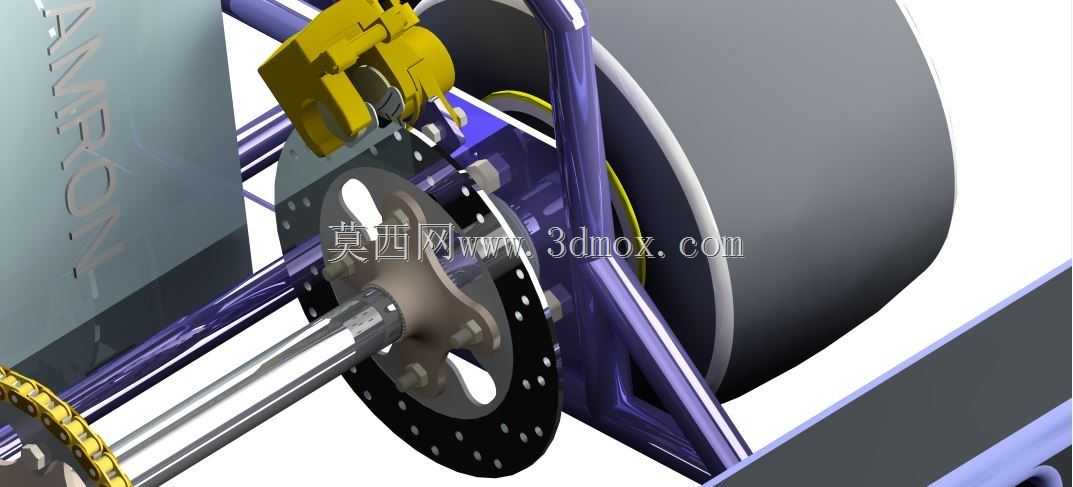

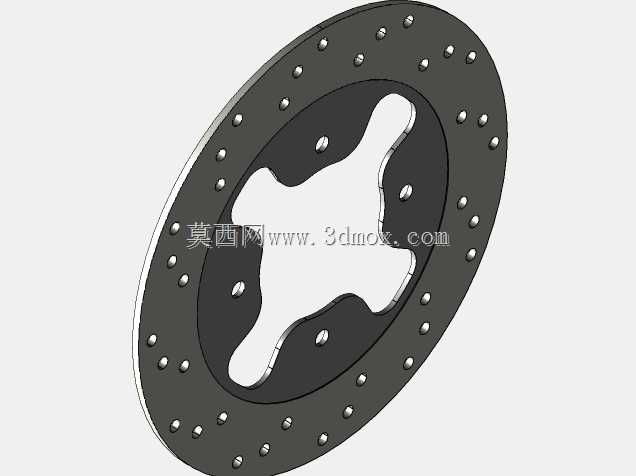

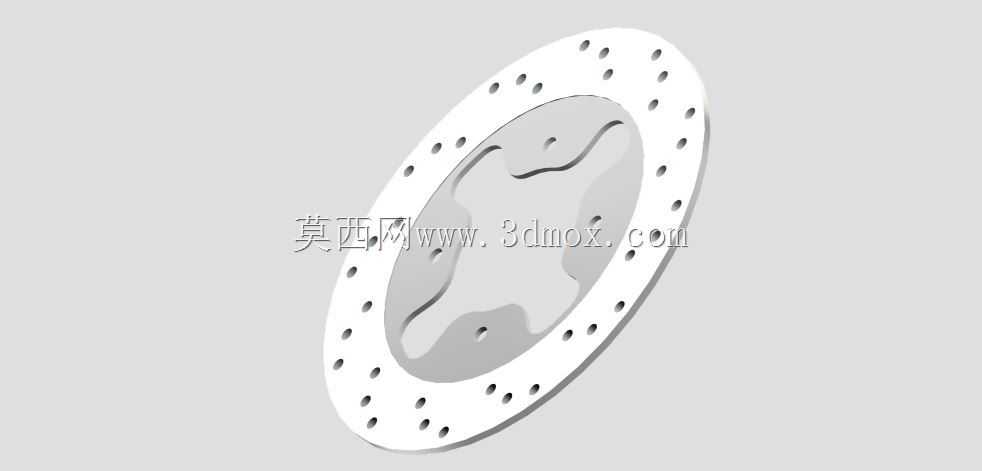

该盘式制动结构主要面向小型休闲卡丁车的制动系统配套场景，在场地竞速、休闲娱乐类卡丁车的行走系统中承担核心减速、驻车制动功能，可在卡丁车高速过弯、直道冲刺后的紧急减速工况下提供稳定的制动力输出，避免传统鼓式制动器在连续制动下出现的热衰退问题，适配场地卡丁车高频次、高强度的使用需求。从功能特性来看，该制动结构采用浮动式制动卡钳搭配通风打孔制动盘的设计，制动盘表面的均匀打孔结构可在制动过程中快速导出摩擦产生的热量，同时及时排走制动摩擦片磨损产生的碎屑，避免碎屑卡滞影响制动贴合度；卡钳侧的活塞回位结构可在制动解除后快速带动摩擦片脱离制动盘表面，减少非制动状态下的拖滞阻力，降低卡丁车行走过程的动力损耗。在设计思路层面，该结构充分考虑卡丁车的轻量化设计需求，整体支架类部件采用镂空式结构设计，在保证结构强度满足最大制动力载荷的前提下尽可能削减非受力区域的材料厚度，适配卡丁车低自重、高灵活性的设计取向；同时制动盘与传动半轴的连接采用花键配合结构，可保证制动扭矩传递的同轴度，避免制动过程中出现偏磨、抖动问题，卡钳安装位预留了一定的调节间隙，可适配不同厚度的摩擦片更换需求，降低后期运维的调整难度。从安装边界与尺寸适配来看，该制动结构的安装法兰孔位完全匹配卡丁车常用的后轮传动半轴规格，制动盘的径向尺寸控制在适配10寸卡丁车轮胎轮辋的安装范围内，不会与轮辋内侧、转向拉杆部件产生运动干涉；卡钳的安装支架采用一体式铸造后机加工的结构，安装面的平面度公差控制在合理范围内，可保证卡钳安装后与制动盘的端面平行度符合制动要求，整体结构的轴向安装尺寸紧凑，不会额外占用卡丁车后轮侧的布置空间，可直接适配多数现有量产休闲卡丁车的后轮安装位，无需对车架结构做额外改装即可完成替换安装。在实际使用过程中，该制动结构的制动力分配经过针对性调校，可在踩下制动踏板时通过液压传动推动卡钳活塞同步夹紧制动盘两侧，制动力输出线性可控，既可以满足紧急制动时的大制动力需求，也可以在过弯时通过轻踩制动实现精准的车速控制，适配卡丁车场地驾驶的操控需求。
