伺服控制油脂涂布作业设备结构设计

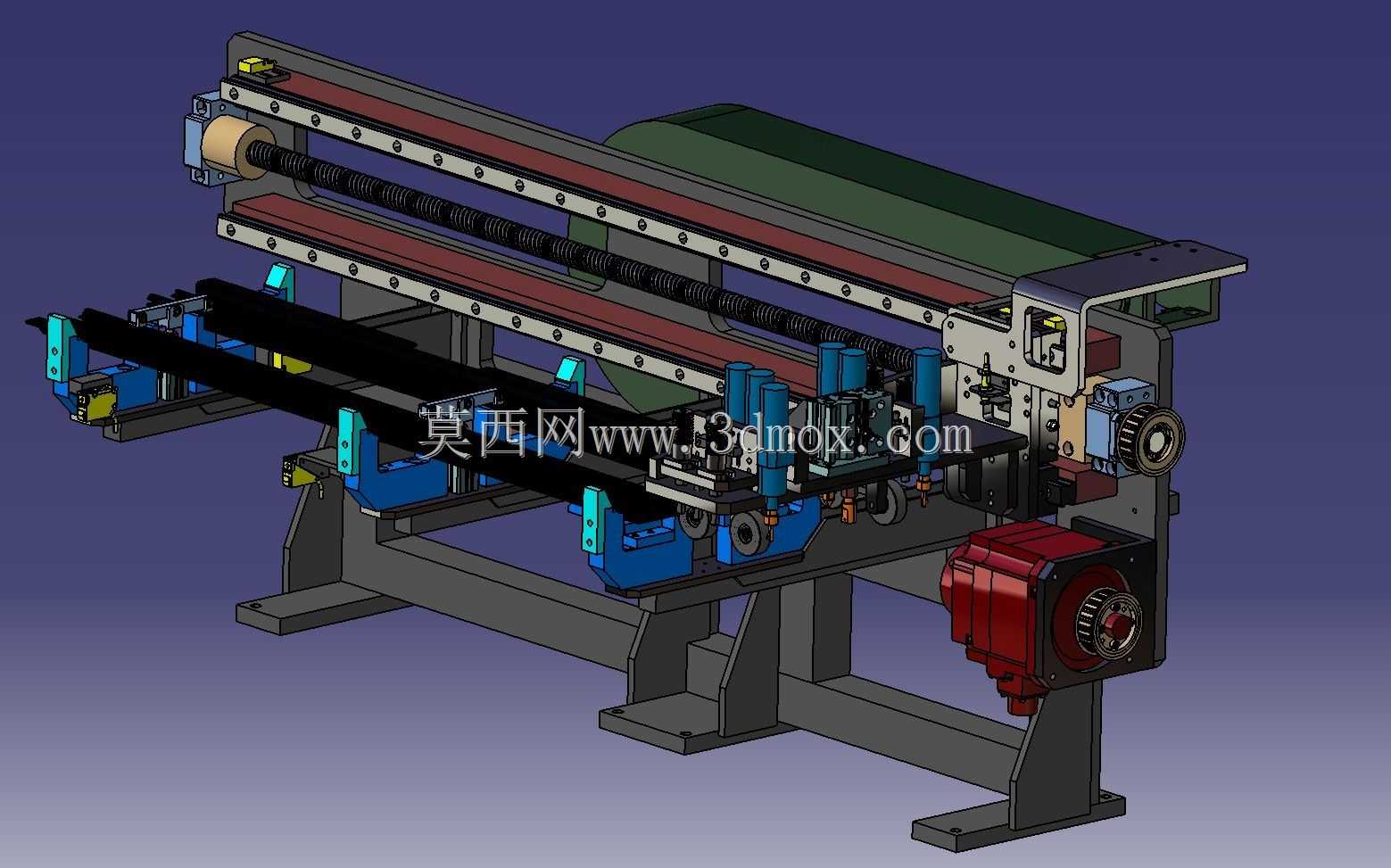

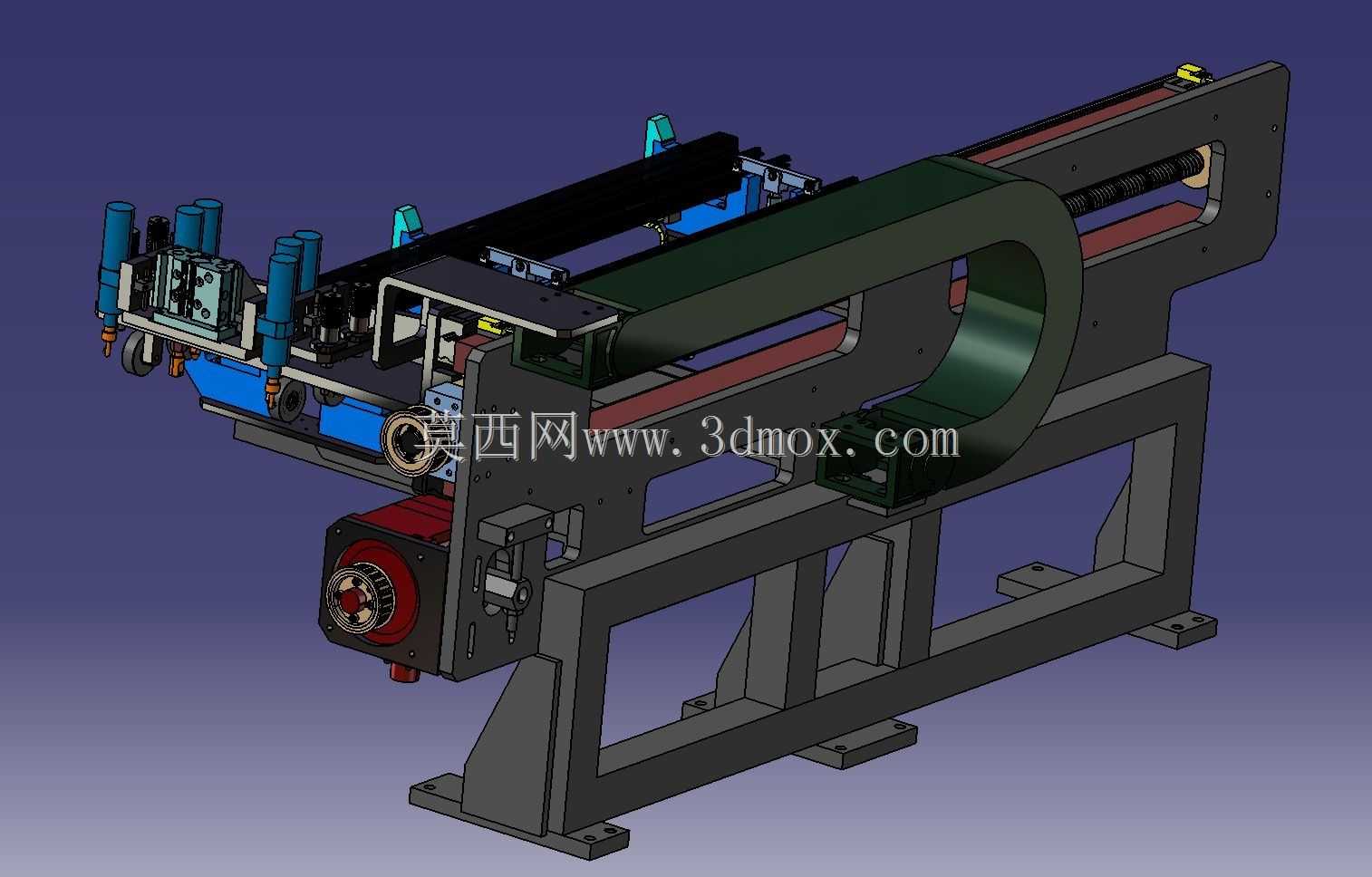

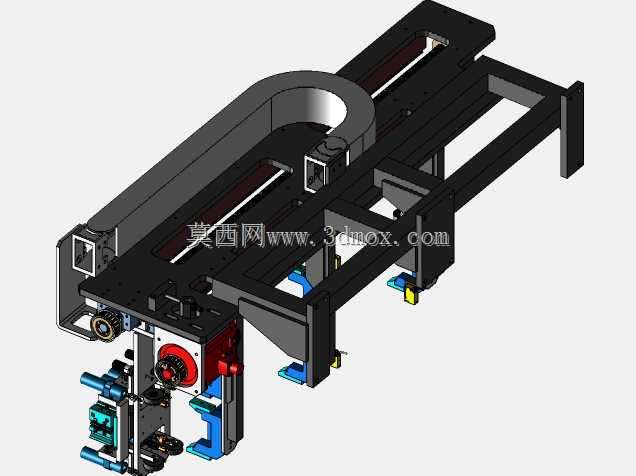

该涂脂装置主要面向长条形连续工件的自动化润滑涂覆作业场景，常见于汽车零部件装配线、型材加工产线、线性导轨生产环节中，针对需要均匀涂布润滑脂的工件完成自动化涂油作业，替代传统人工刷涂带来的涂布不均、油脂浪费、工位污染等问题，可直接对接前端来料输送线与后端装配工位，实现整线自动化流转的涂脂工序衔接。设备整体采用卧式长床身结构，底部为型钢焊接成型的支撑机架，机架底部预留水平调节脚轮安装位，可根据产线布局调整安装水平度，整体安装边界长度适配常规2.5米以内长工件的涂覆行程，宽度控制在1.2米范围内，高度适配常规1米高度的产线对接标准，无需额外搭建高台即可嵌入现有产线布局。设备核心功能分为工件定位夹持、横向走刀涂布、伺服驱动进给三个模块，工件夹持单元采用多组可调式定位夹块，可根据工件截面尺寸调整夹持间距，适配不同规格的长条类工件装夹需求，夹块采用耐磨尼龙材质避免夹伤工件表面；横向涂布单元搭载多组涂脂头，可根据工件需要涂覆的位置调整涂脂头的安装间距与出脂量，涂布过程中涂脂头沿线性导轨做匀速直线运动，保证油脂在工件表面形成厚度均匀的连续油膜，避免局部缺脂或油脂堆积的问题；驱动部分采用伺服电机配合滚珠丝杠的传动结构，进给速度可根据涂脂厚度需求灵活调整，传动端设置行程限位开关与机械硬限位双重防护，避免超程运行带来的设备损坏。设计过程中优先考虑设备的维护便捷性，油脂存储罐设置在设备侧方易操作位置，补脂操作无需拆解设备外罩，涂脂头采用快拆结构，可快速更换不同出脂口径的涂头适配不同粘度的润滑脂作业需求；设备的传动导轨、丝杠等运动部件均设置防尘护罩，避免作业过程中油脂滴落、灰尘附着影响传动精度，侧方预留气源与电控接口，可直接对接工厂现有气源与电控系统，无需额外配置附属设备。设备的涂脂行程可通过伺服参数灵活设置，无需更换机械结构即可适配不同长度工件的涂覆需求，涂脂头的出脂量采用定量阀控制，可精准控制单工位涂脂量，相比人工涂脂可降低30%以上的油脂消耗，同时避免人工接触油脂带来的职业健康隐患，整机运行噪音控制在70分贝以内，符合车间作业环境噪音标准。
