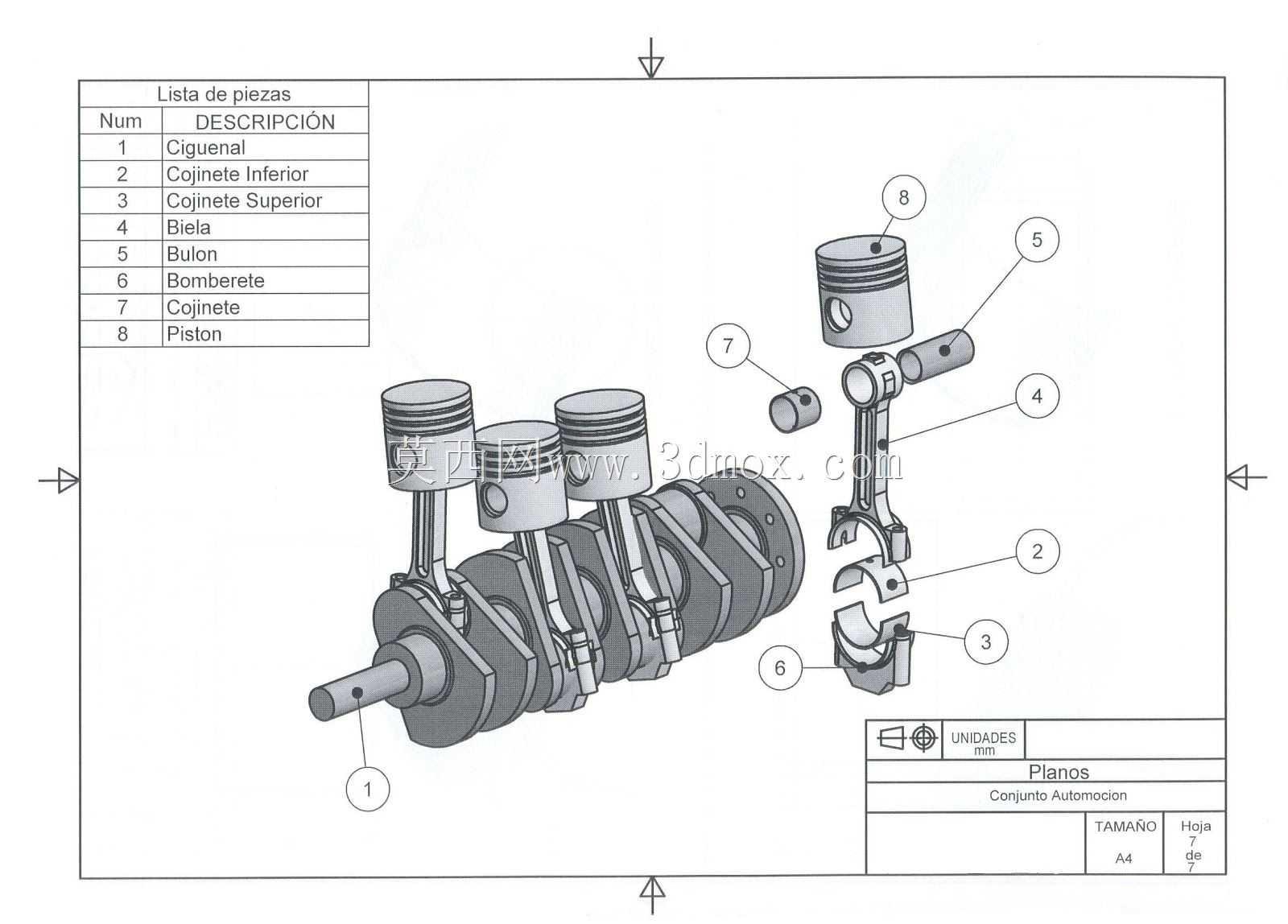

直列四缸发动机曲柄活塞连杆组结构

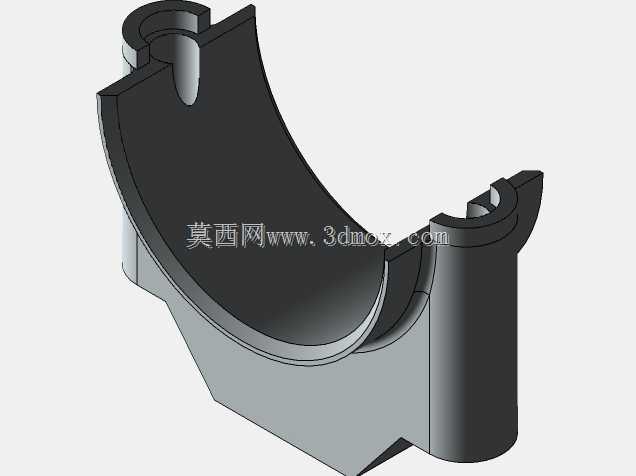

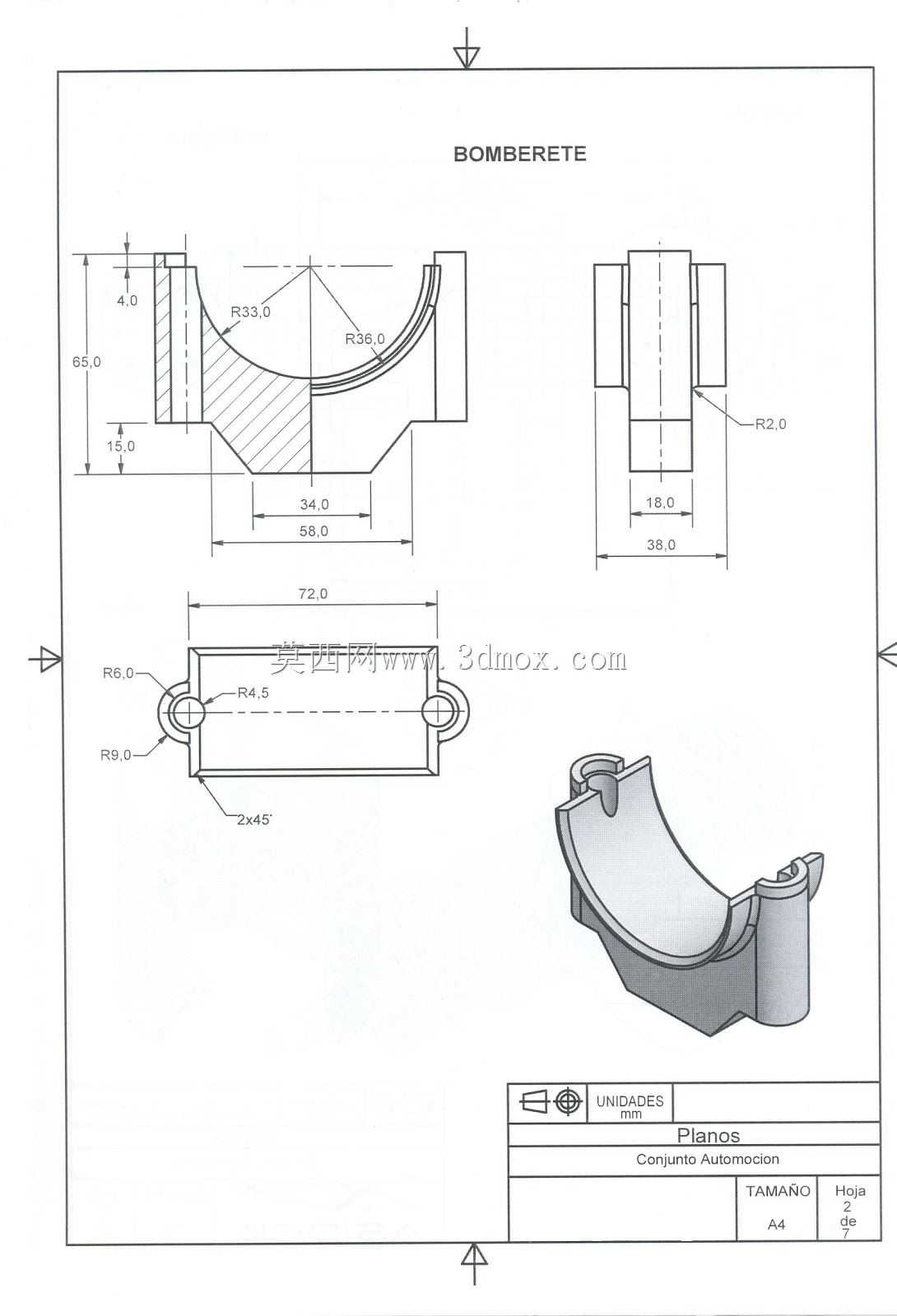

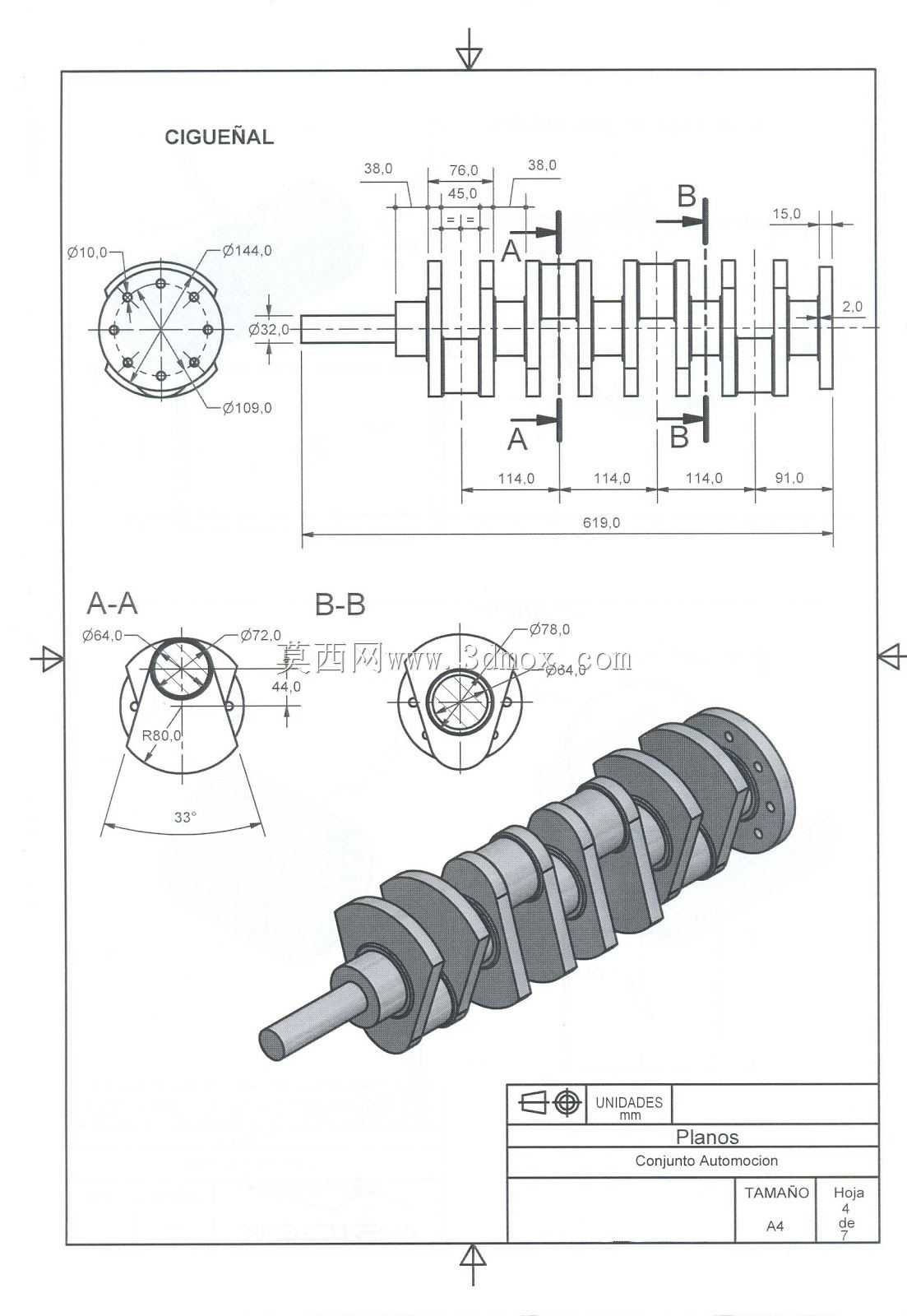

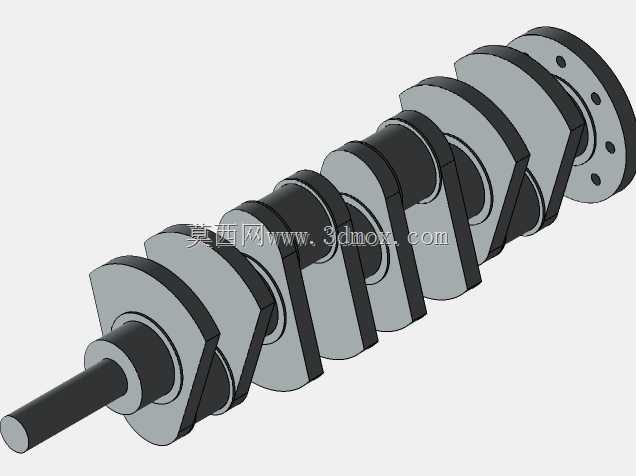

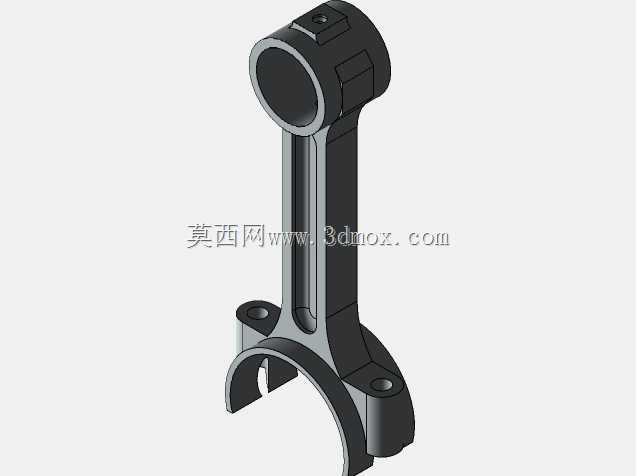

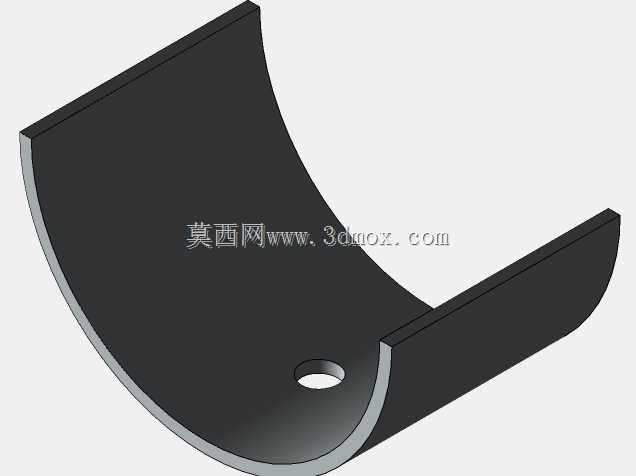

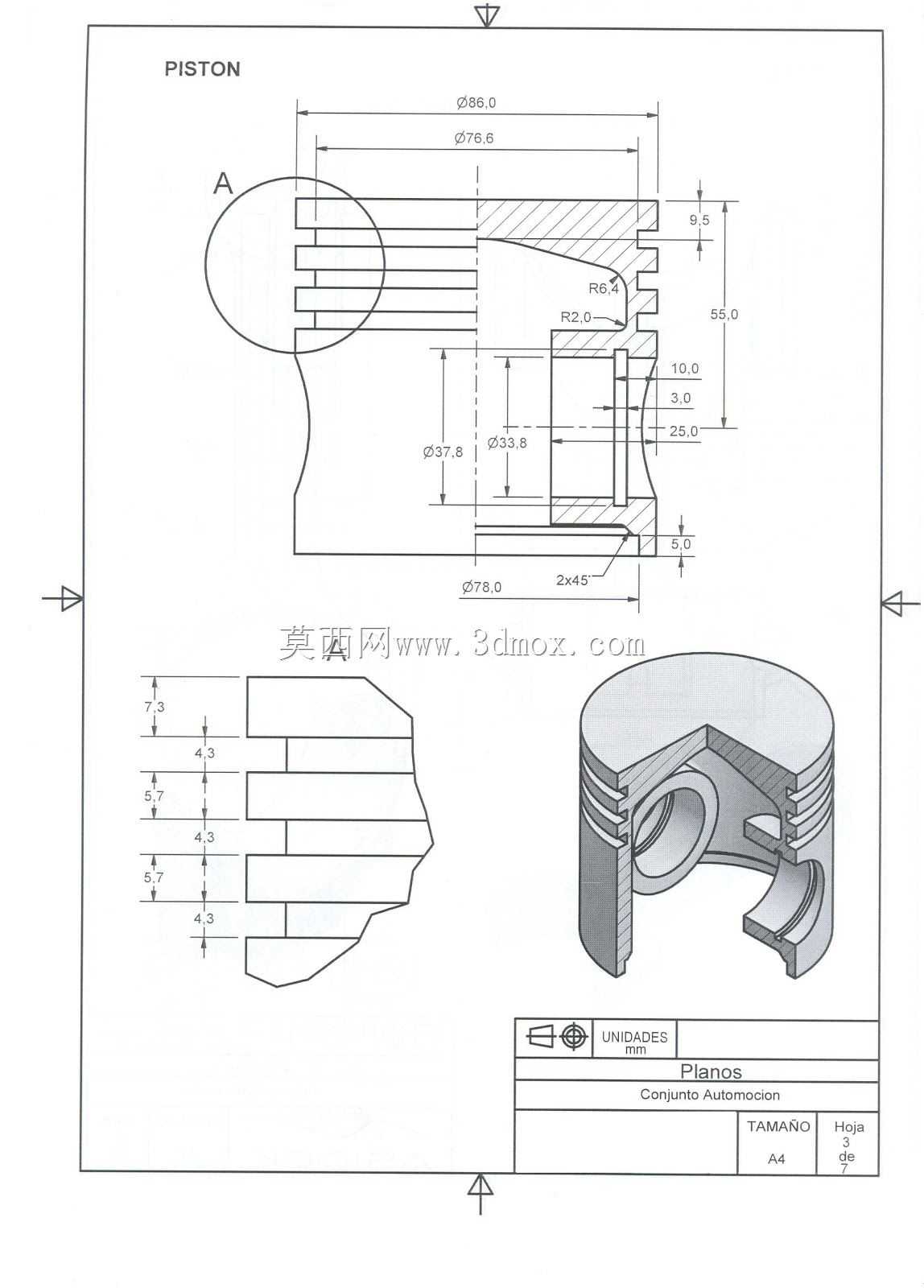

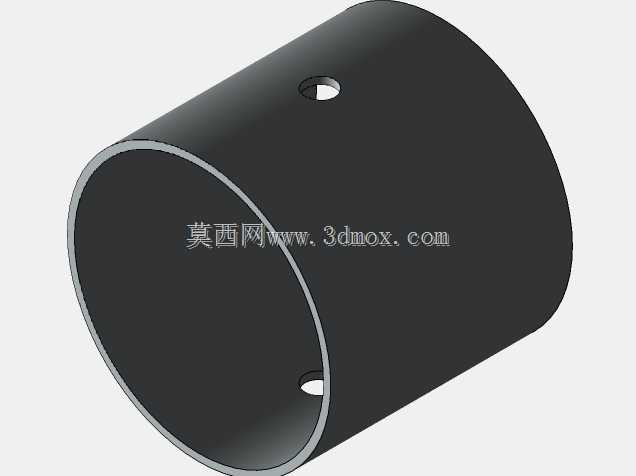

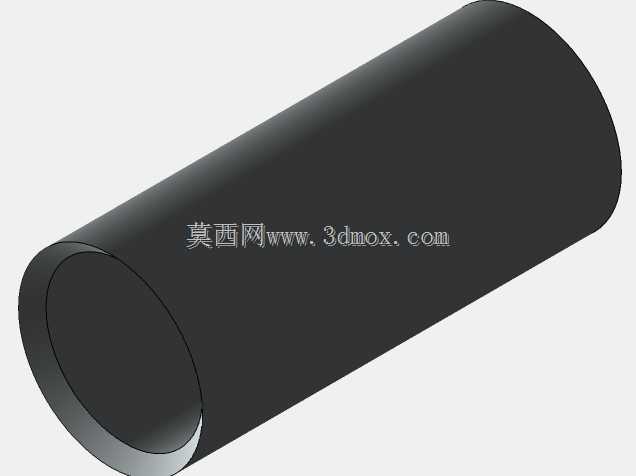

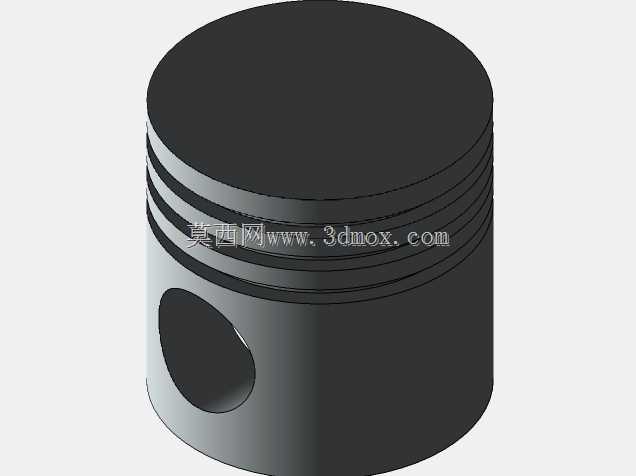

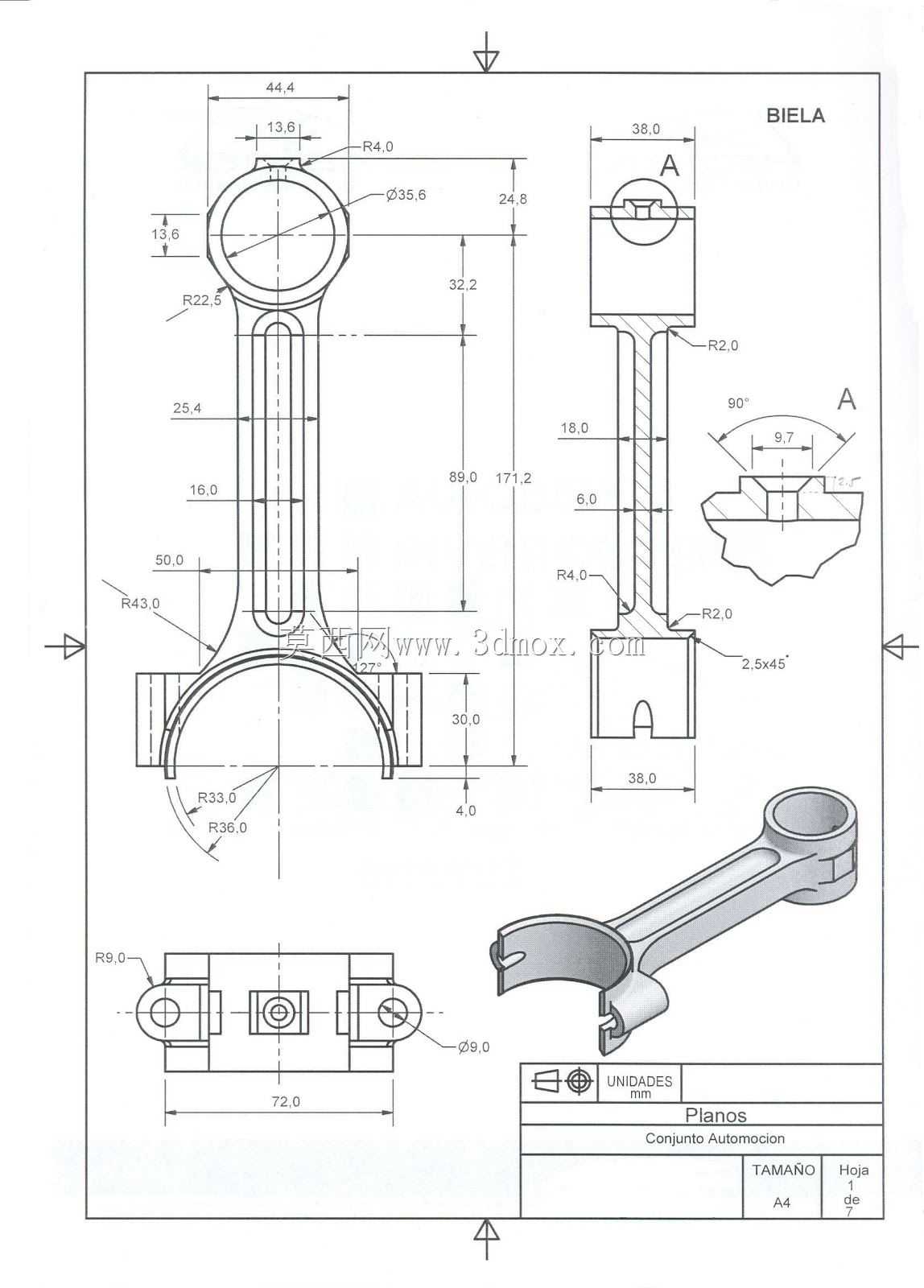

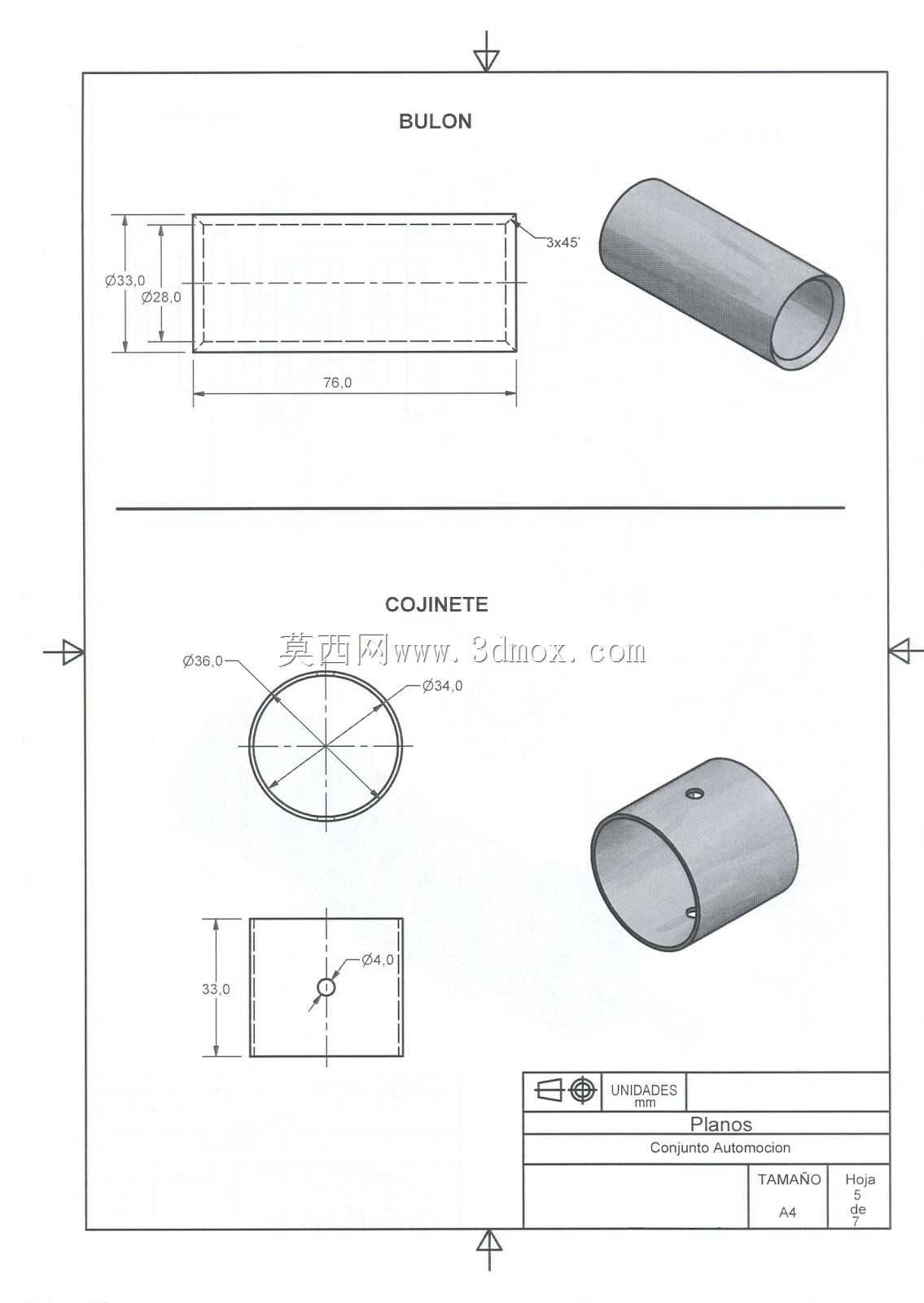

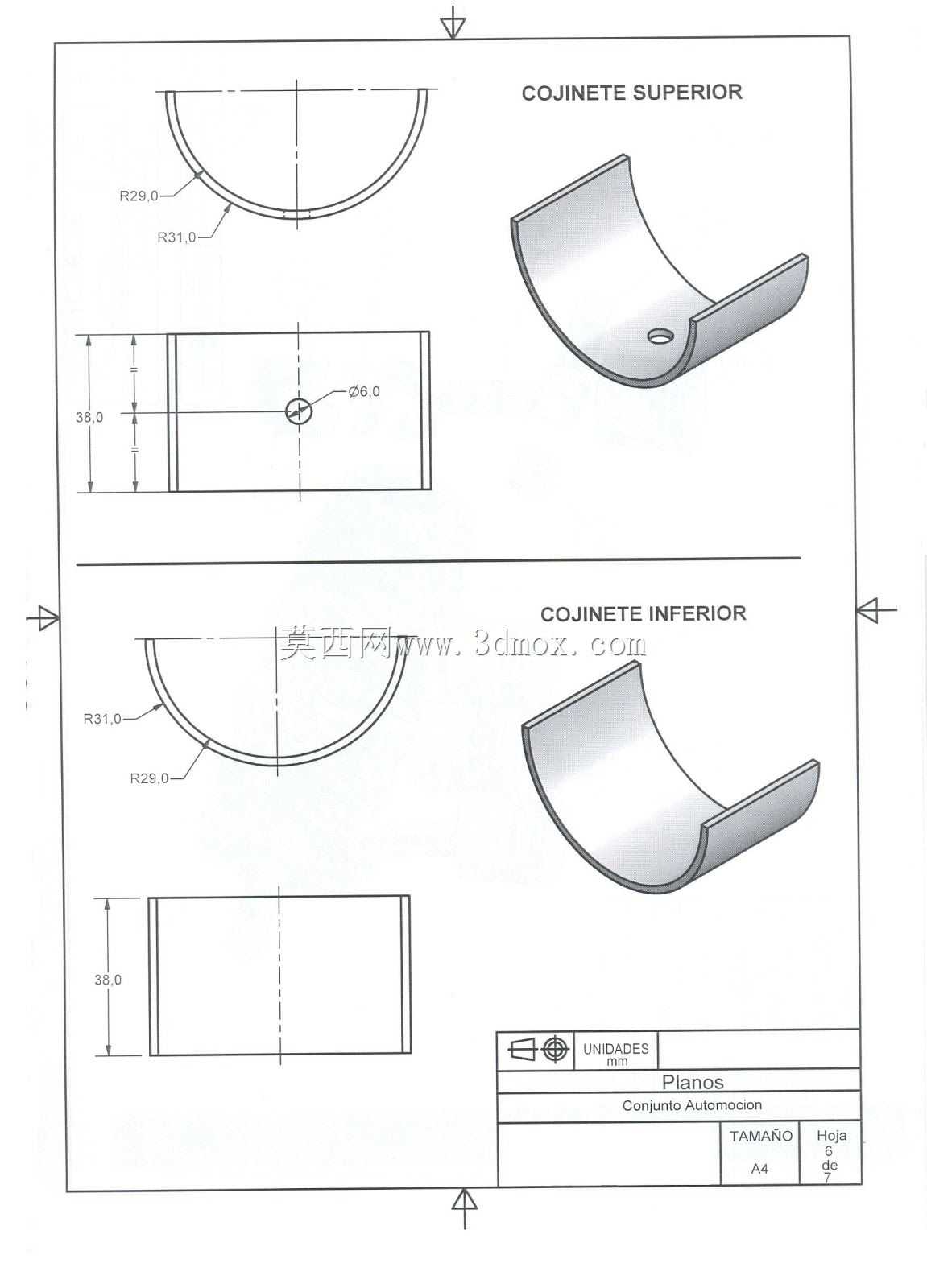

该套曲柄活塞连杆组件是往复式内燃机的核心运动转换单元，主要应用于小排量乘用车、通用小型汽油机、摩托艇动力等内燃动力场景，承担着将燃料燃烧产生的活塞往复直线运动转化为曲轴旋转扭矩的核心功能，是动力输出环节不可或缺的机械结构。整套组件采用直列四缸排布设计，整体结构紧凑，各缸做功间隔角均匀，运转过程中一阶、二阶惯性力平衡表现优异，能有效降低动力单元的整机振动幅度，适配民用动力设备对运转平顺性的基础要求。设计过程中严格遵循内燃机运动学匹配逻辑，曲轴采用全支撑结构设计，每个曲柄臂两侧均设置主轴颈支撑，大幅提升曲轴工作时的抗弯扭刚度，避免高转速工况下曲轴出现挠曲变形；连杆采用分体式大头设计，搭配上下两片轴瓦实现与曲轴连杆轴颈的转动配合，轴瓦表面预留合理的油膜间隙，可在压力润滑条件下形成稳定润滑油膜，降低运动副的摩擦损耗；活塞采用轻量化铝合金材质设计，头部设置三道环槽，分别适配气环与油环，保证燃烧室的密封性能同时刮除缸壁多余润滑油，活塞裙部做型线优化处理，可在热态工况下与气缸壁保持均匀贴合，避免冷敲热拉的故障问题；活塞销采用全浮式设计，常温下与活塞销座、连杆小头衬套保持合理配合间隙，工作时可自由转动，让磨损均匀分布在销的整个外圆表面，提升零件使用寿命。整套组件的安装边界完全适配常规直列四缸缸体的中心距要求，曲轴轴向尺寸、连杆摆动范围、活塞上下止点位置均经过运动干涉校验，活塞运行到上止点时与气缸盖燃烧室的压缩余隙符合汽油机设计规范，不会出现气门碰撞活塞的风险；曲轴输出端预留的法兰结构可直接匹配飞轮与离合器组件，前端可直接安装正时驱动轮、机油泵驱动齿轮等附件，无需额外做结构修改即可适配常规内燃动力的装配需求，可作为动力开发阶段的结构参考、教学演示的拆解模型，也可用于虚拟样机的运动仿真验证，帮助设计者快速验证曲柄连杆机构的运动轨迹、受力分布情况，缩短动力单元的开发验证周期。
