铃木隼摩托车单侧后摆臂悬挂结构

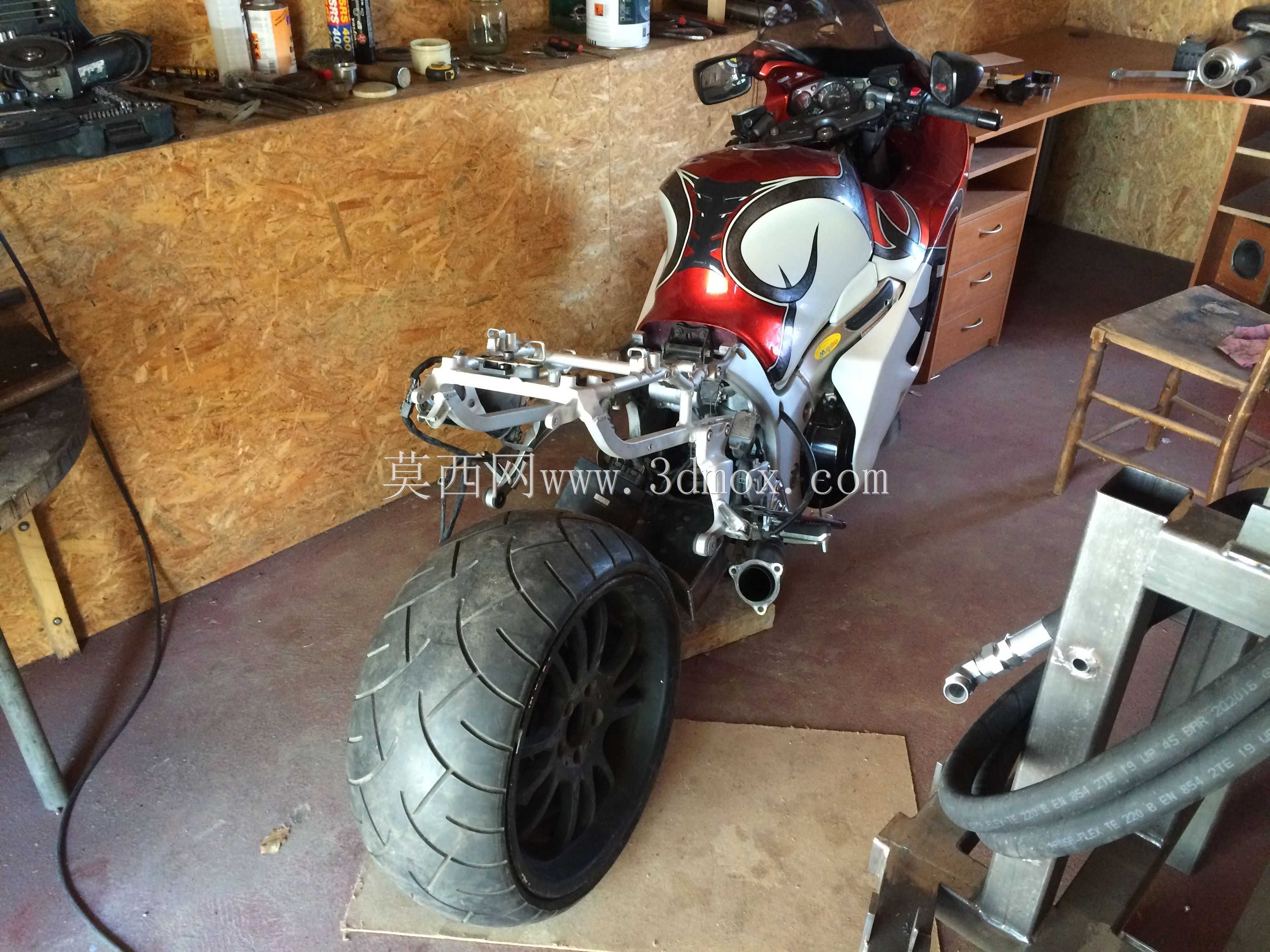

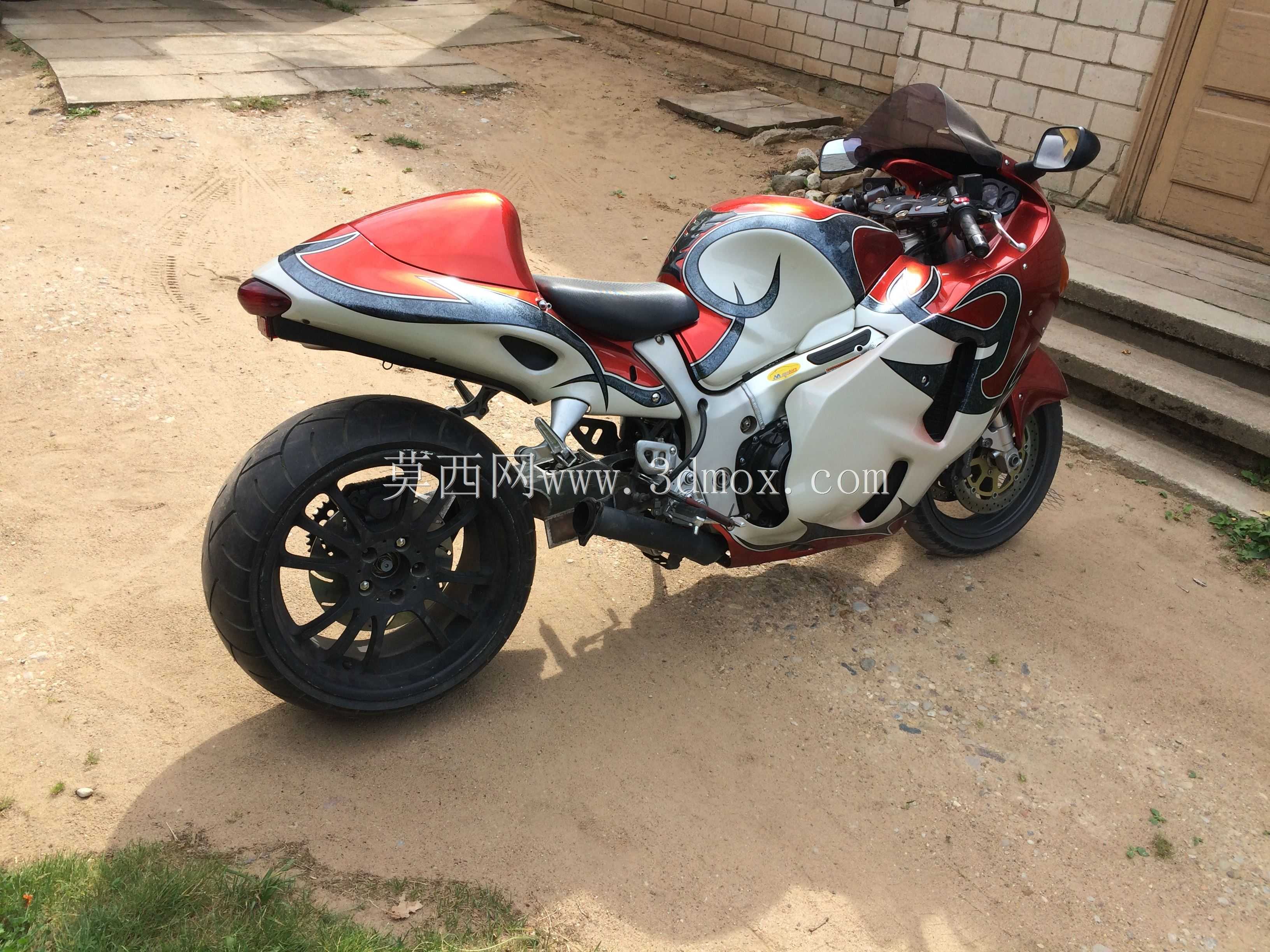

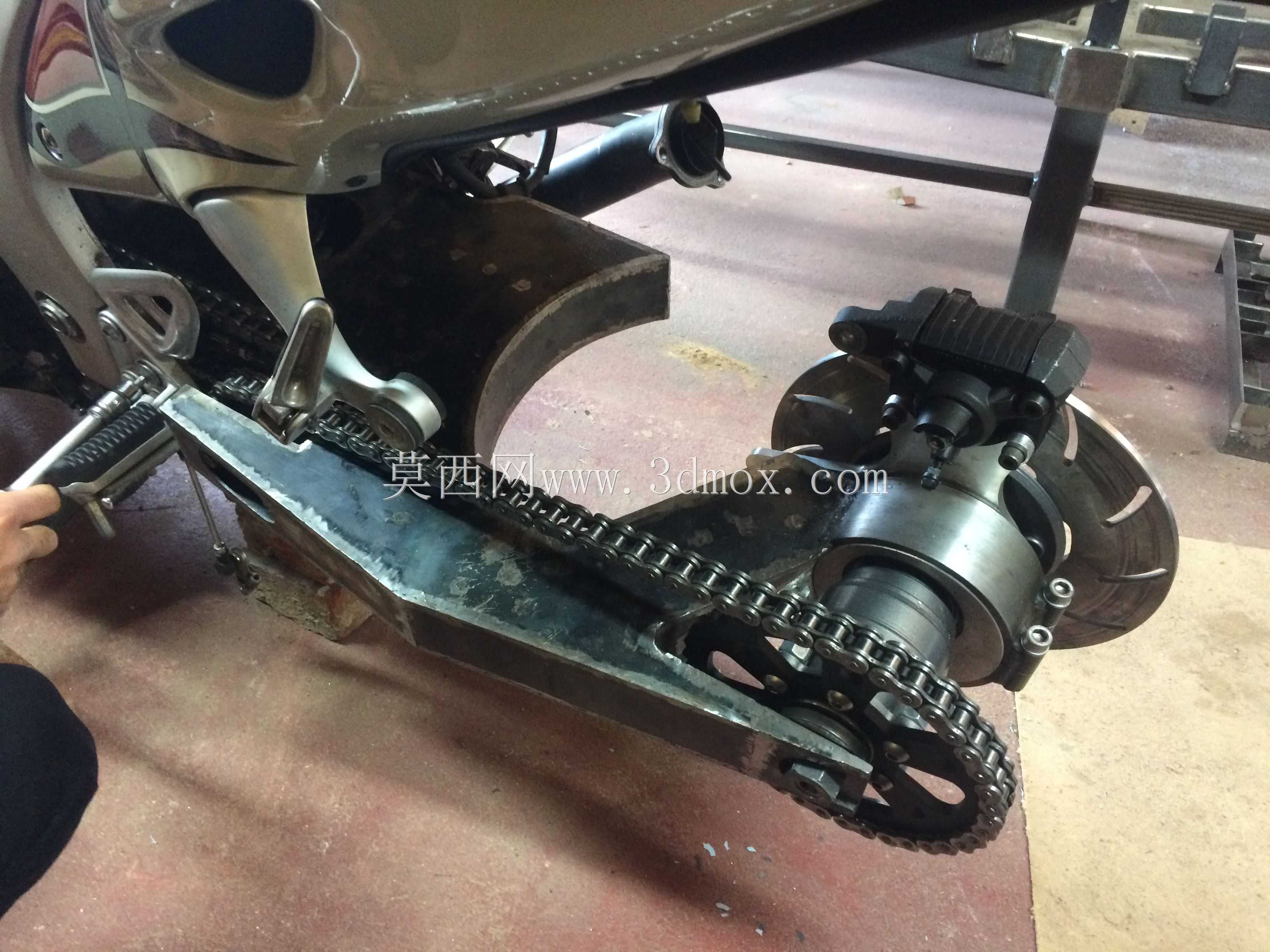

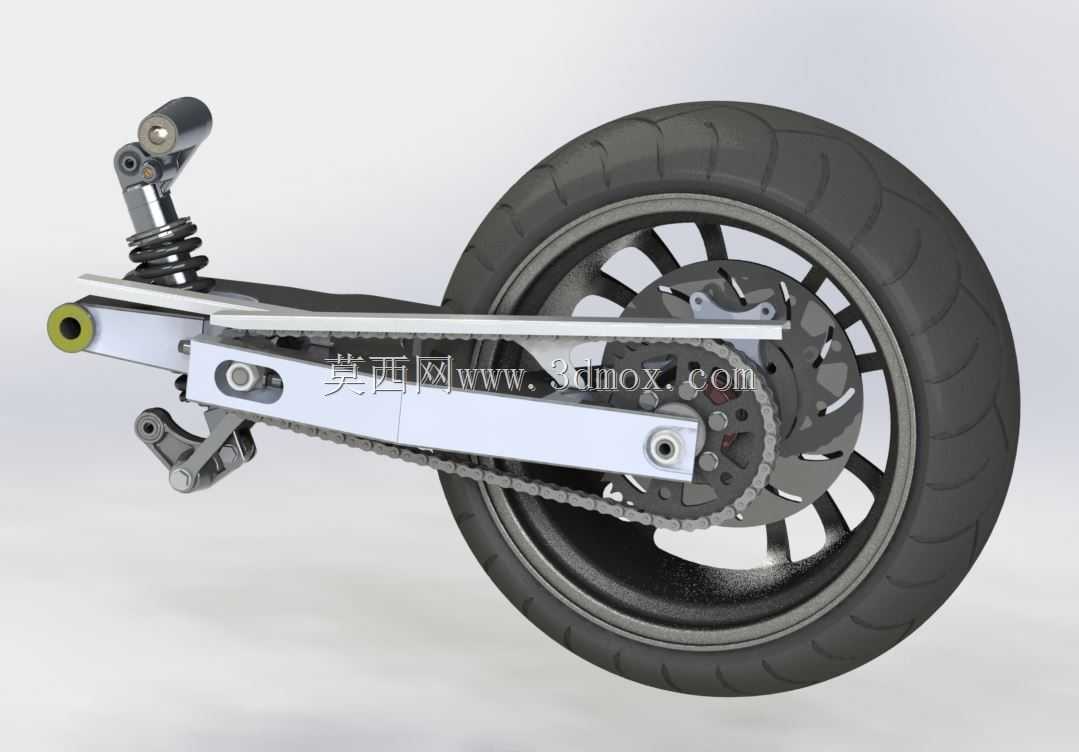

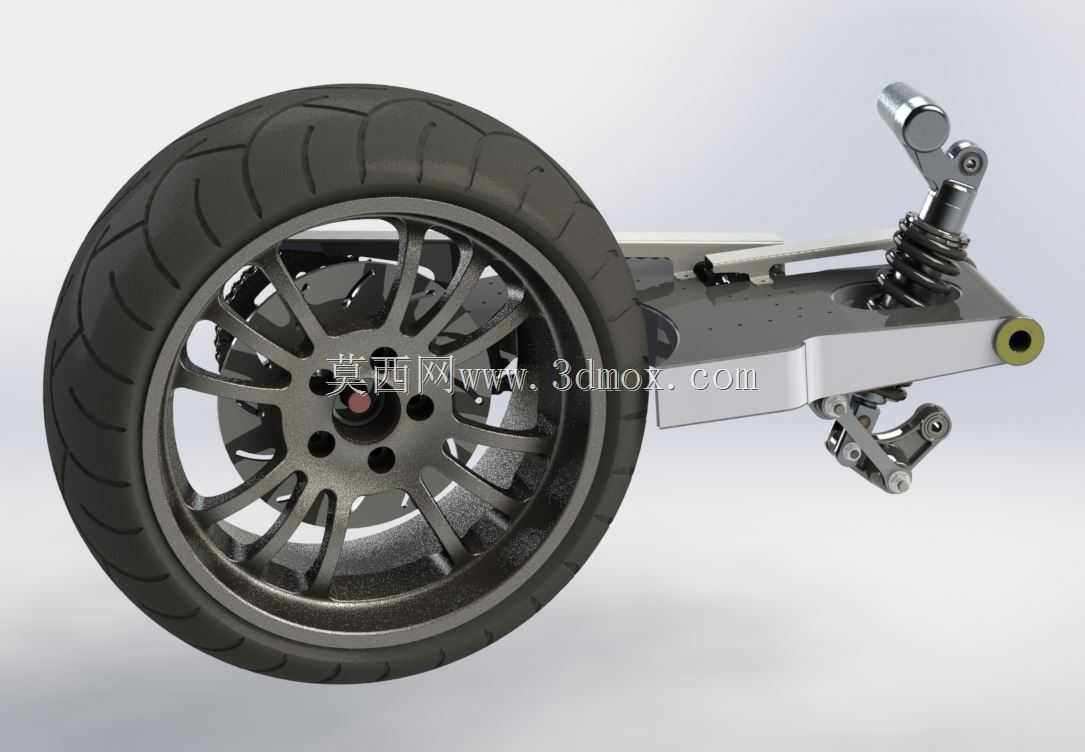

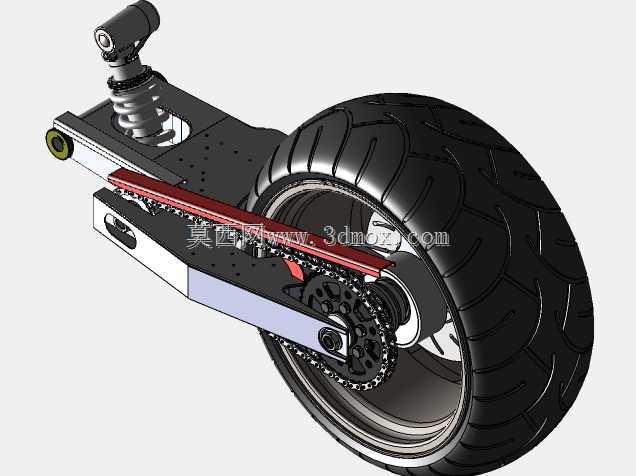

该单侧摆臂结构专为大排量运动摩托车后轮悬挂系统开发，主要应用于高性能街跑车型的后轮承载与传动布局场景，替代传统双侧后摇臂结构，可实现后轮单侧快拆、传动系统外露检修的使用需求，适配大马力后驱摩托车的动力输出特性，在赛道改装、高性能量产摩托、定制改装摩托领域有明确的应用价值。作为摩托车后悬挂系统的核心承载部件，该摆臂承担后轮定位、行驶载荷传递、减震器连接固定、后轮跳动导向的核心功能，行驶过程中可将路面通过车轮传递的垂向冲击、加减速带来的纵向载荷、过弯产生的侧向力矩稳定传递至车架主体，配合减震器完成冲击缓冲，保证车轮在跳动过程中始终保持合理的定位参数，避免轮胎出现异常偏磨，保障高速行驶与激烈驾驶状态下的后轮循迹性。该摆臂采用单侧悬臂式结构设计，整体为高强度铝合金材质的一体化构型，摆臂主体设置有多个减重孔位，在保证结构刚度满足大负载工况要求的前提下尽可能降低簧下质量，提升悬挂响应速度；摆臂一端集成车轮安装轴座，可直接固定后轮轮毂轴承，另一端设置车架连接铰接孔，通过销轴与车架后段形成转动副，中部预留减震器下安装点，可匹配单筒式后减震器完成上下铰接，同时摆臂上集成有刹车卡钳安装位、传动部件避让空间，无需额外加装转接支架即可完成后轮周边部件的装配。设计阶段针对宽胎适配需求做了结构优化，摆臂的横向安装跨度可匹配大宽度运动轮胎的装配空间，经过最大负载与最高车速工况下的强度校核，摆臂的铰接点位置、减震安装角度经过多轮参数迭代，可保证车辆在急加速、重制动、高速过弯时的形变量控制在合理区间，避免结构形变带来的行驶质感下降；外形方面摆臂采用流线型过渡设计，外露的金属结构兼顾机械质感与空气动力学特性，安装边界上摆臂与车架铰接点的同轴度、车轮安装面的垂直度、减震安装位的角度公差均按照高性能摩托的装配精度要求设定，可直接适配对应车型的安装点位，无需额外做结构修改即可完成装车适配，摆臂的活动行程范围内与周边车架、排气、传动部件均预留足够安全间隙，避免车轮极限跳动时出现部件干涉问题。
