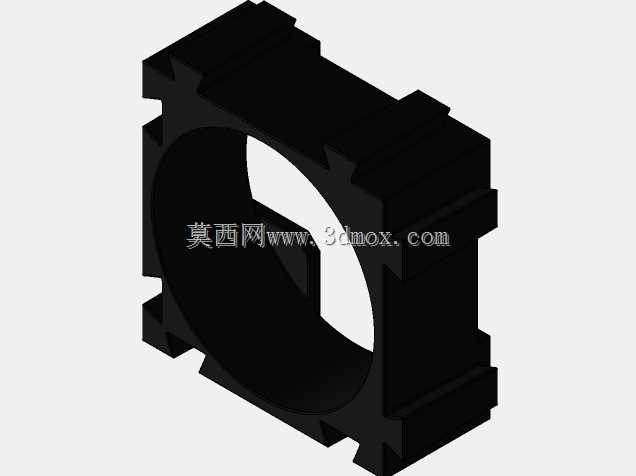

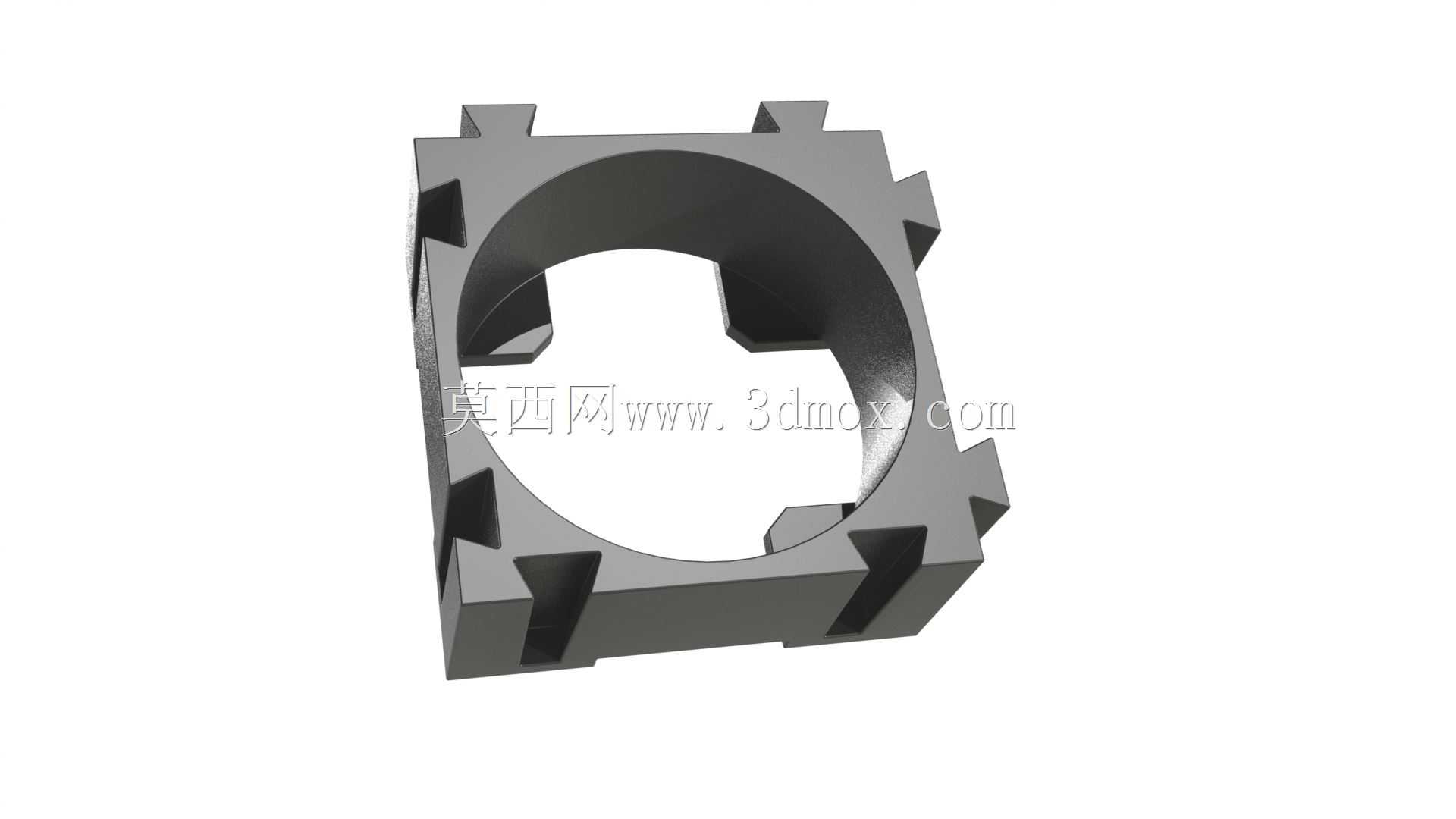

单颗18650电芯高细节固定支架结构

这款单颗18650电芯固定支架，主要应用于小型储能模组、便携电子设备、手持电动工具、小型后备电源等场景中，承担单颗圆柱电芯的定位、限位与相邻电芯间隔防护作用，是锂电池组装环节中不可或缺的基础结构配件。在实际使用场景里，该支架可独立使用适配单电芯供电的小型设备，也可通过侧边的拼接卡扣实现多颗支架的横向、纵向快速组合，灵活拼接出不同串并联数量的电池组结构，适配不同容量、不同电压规格的锂电池包组装需求，无需额外定制整体式电池托架，大幅降低小批量电池组的组装成本与结构适配难度。从功能特性来看，支架中心设置与18650电芯外径匹配的圆形承托腔，腔体内壁均匀分布四处向内凸起的限位卡筋，电芯装入后卡筋会轻微贴合电芯外壁，既可以避免电芯在腔体内发生径向晃动，又能在电芯与支架内壁之间留出均匀的散热间隙，保障电芯工作过程中产生的热量可以顺利通过间隙散出，避免热量堆积影响电芯循环寿命。支架外侧壁设计有错落分布的拼接凸块与对应卡槽，多支架拼接时凸块可精准卡入相邻支架的卡槽内，拼接后整体结构不会发生错位松脱，同时支架边缘的凸起挡边可以在多电芯排布时，让相邻电芯之间保持固定的安全间距，避免电芯外壳直接接触引发的短路风险，也能在电池组受到外力冲击时起到缓冲防护作用，抵消部分撞击力对电芯的损伤。在设计思路上，这款支架采用了等壁厚的塑胶件结构设计，所有转角位置都做了圆弧过渡处理，既可以满足注塑成型的工艺要求，避免注塑过程中出现应力集中、缩痕、缺料等成型缺陷，又能去除尖锐棱角防止组装过程中划伤操作人员或划破电芯外层的绝缘包膜。支架整体为方形外轮廓，承托腔的中心与支架外轮廓中心保持同轴，四周的拼接结构采用对称式布局，无需区分安装方向，组装时可以快速对位拼接，有效提升电池组的组装效率。从安装边界来看，支架的外轮廓尺寸适配单颗18650电芯的排布间距要求，厚度方向刚好覆盖电芯中部的固定区域，不会遮挡电芯两端的极耳焊接位置，组装时可以先将电芯卡入支架完成定位，再直接进行极耳的连接焊接作业，无需额外的电芯定位工装辅助。支架底部与顶部的边缘都设置有微小的承托凸台，电芯装入后凸台会抵住电芯的环形台阶位置，防止电芯从支架中轴向滑脱，同时凸台的高度经过精准测算，不会占用电池组两端的绝缘片与保护板安装空间，可直接适配常规18650电池组的通用安装尺寸，无需对现有电池组的外壳、保护板布局做额外调整即可直接使用。
