汽车悬架齿轮传动集成结构设计

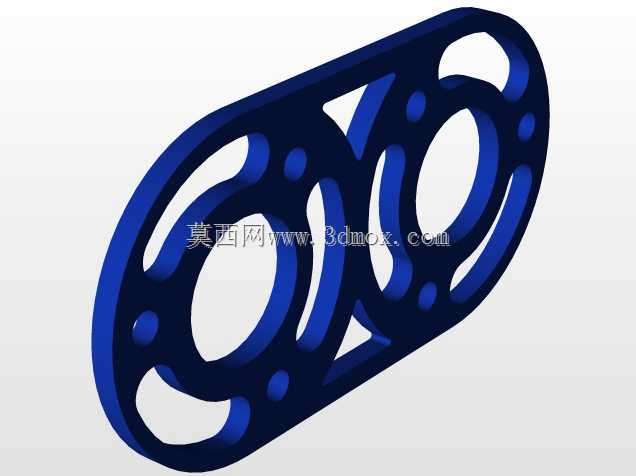

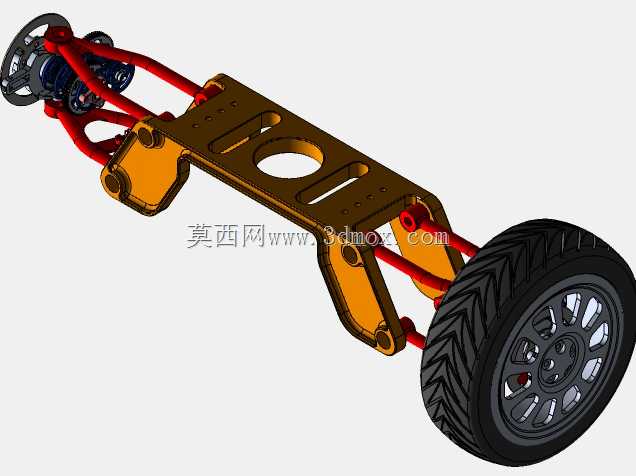

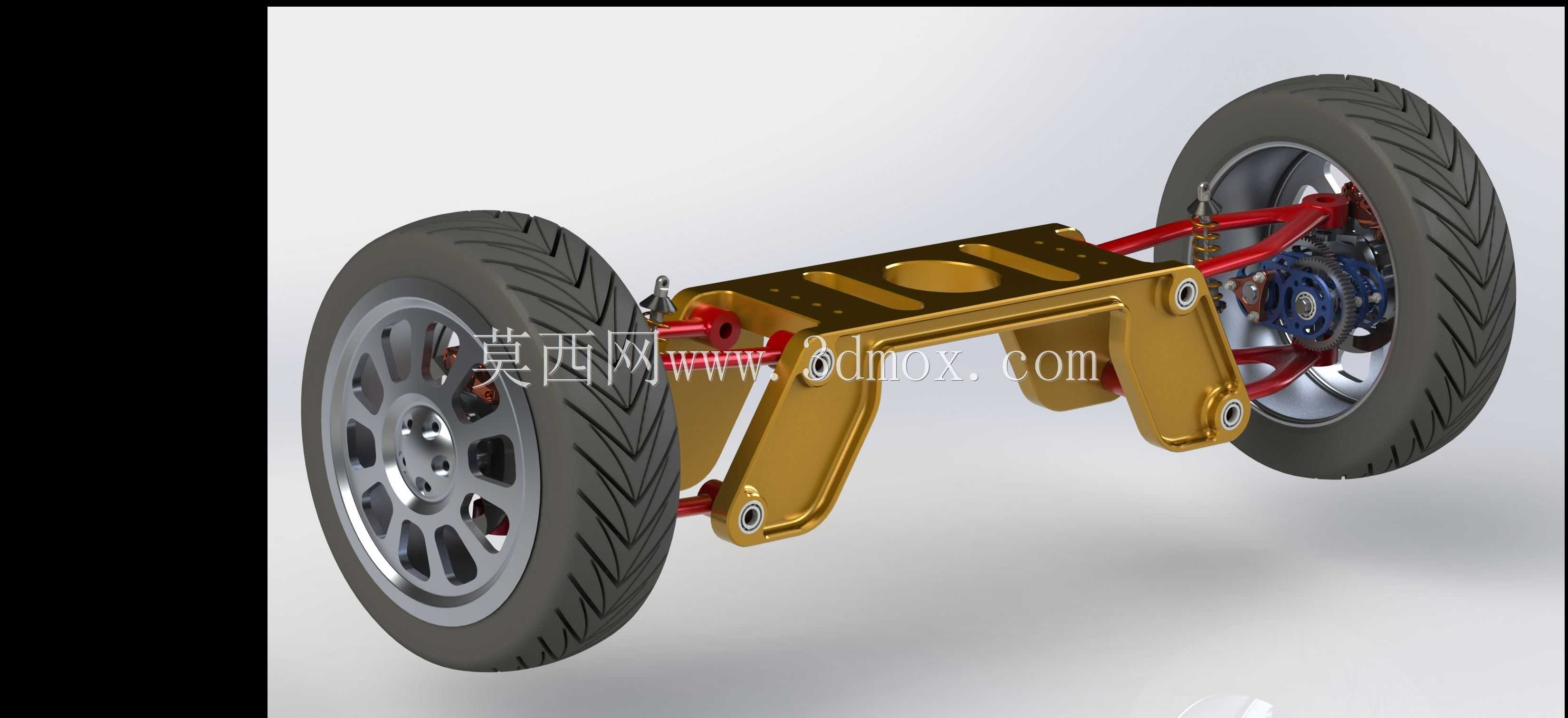

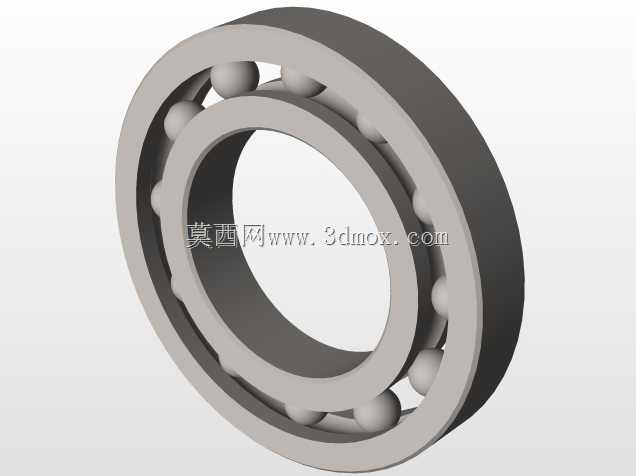

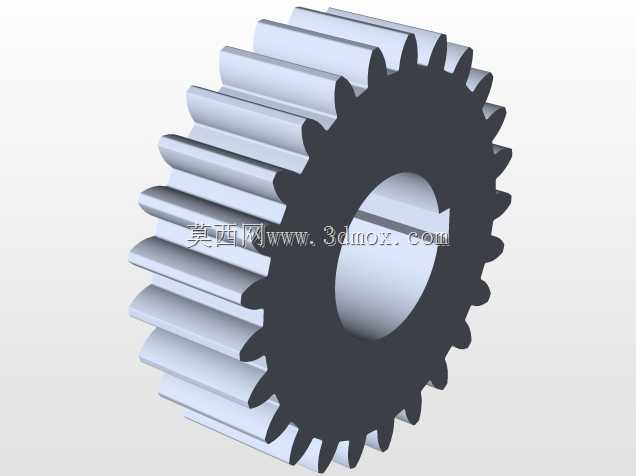

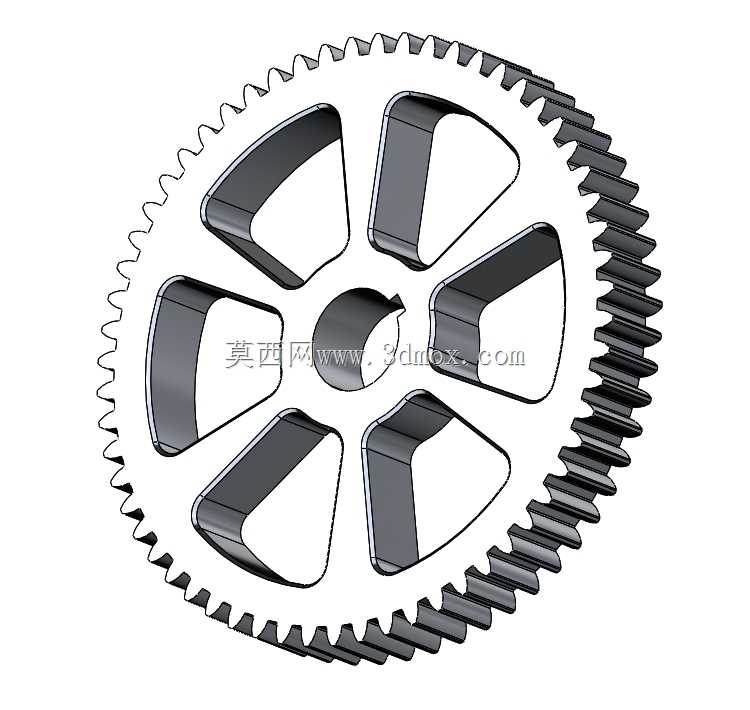

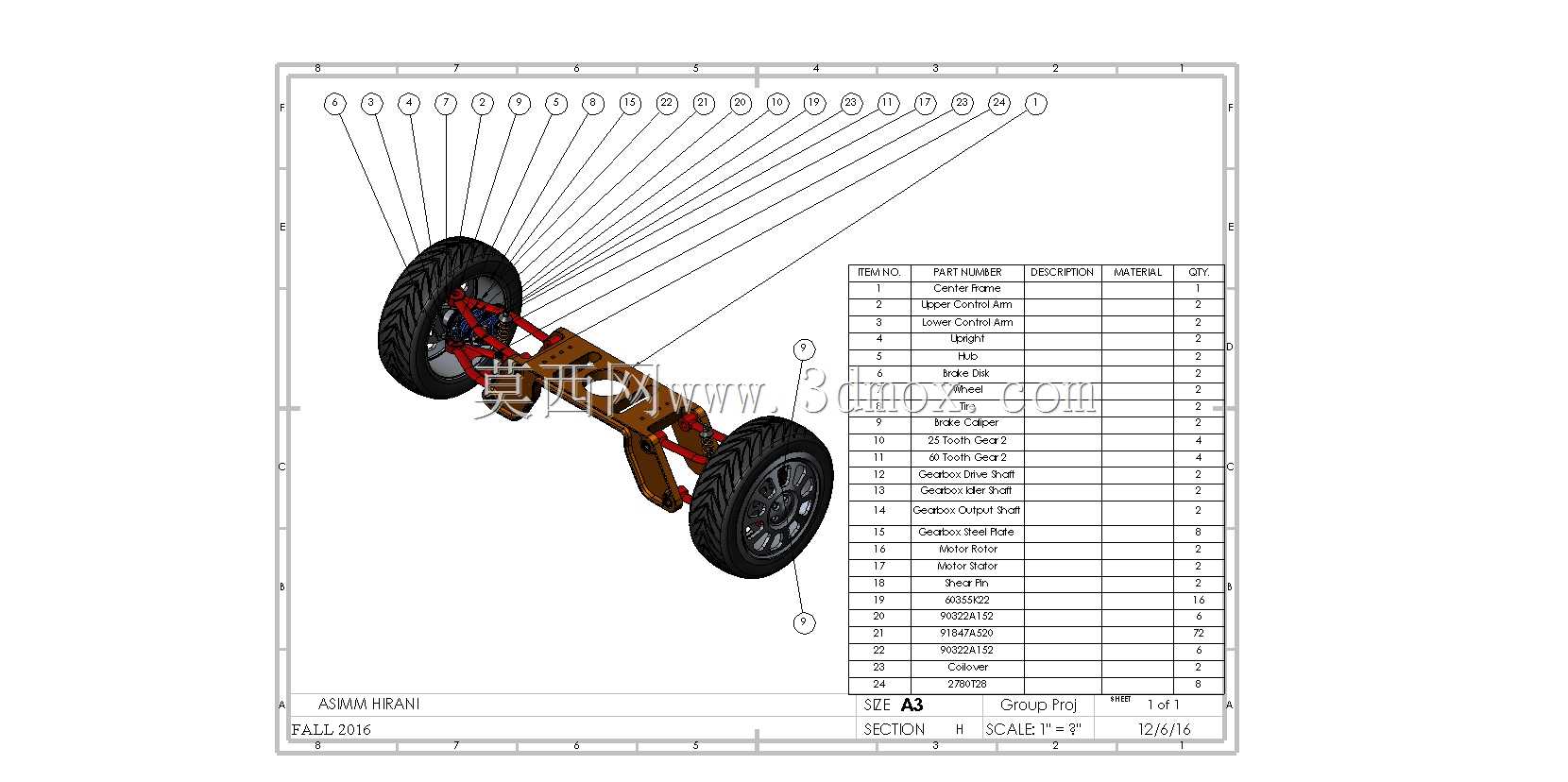

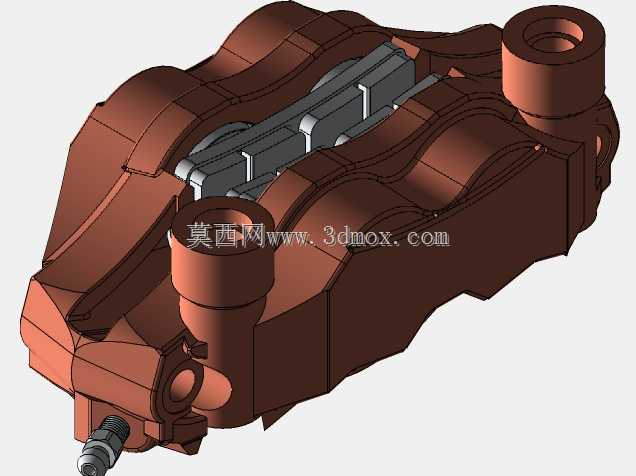

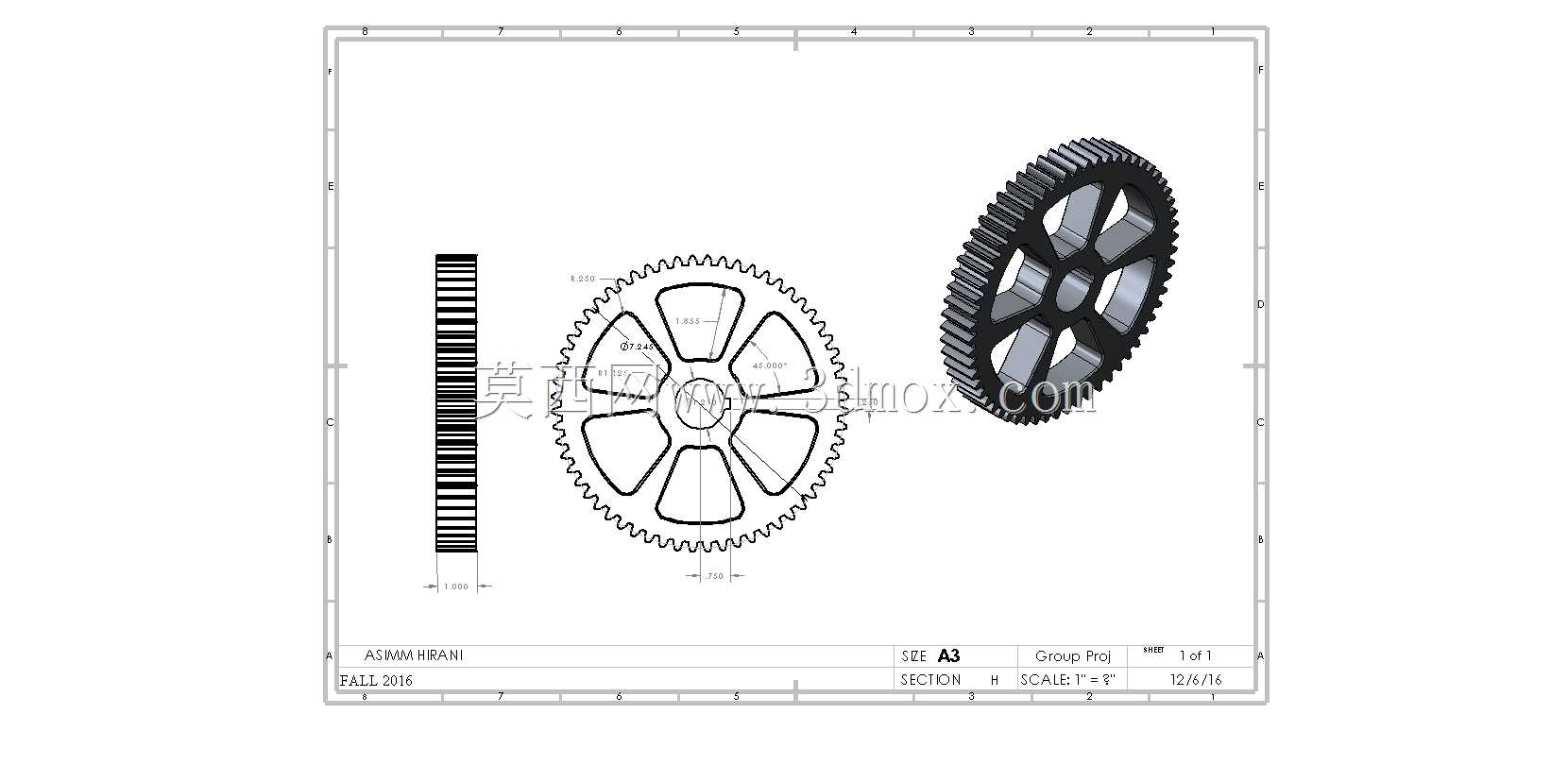

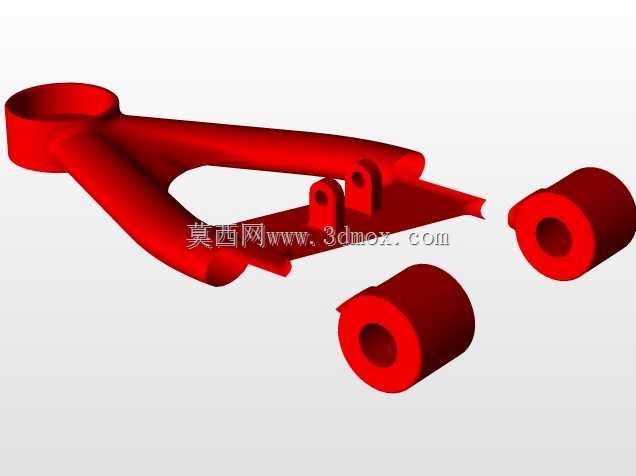

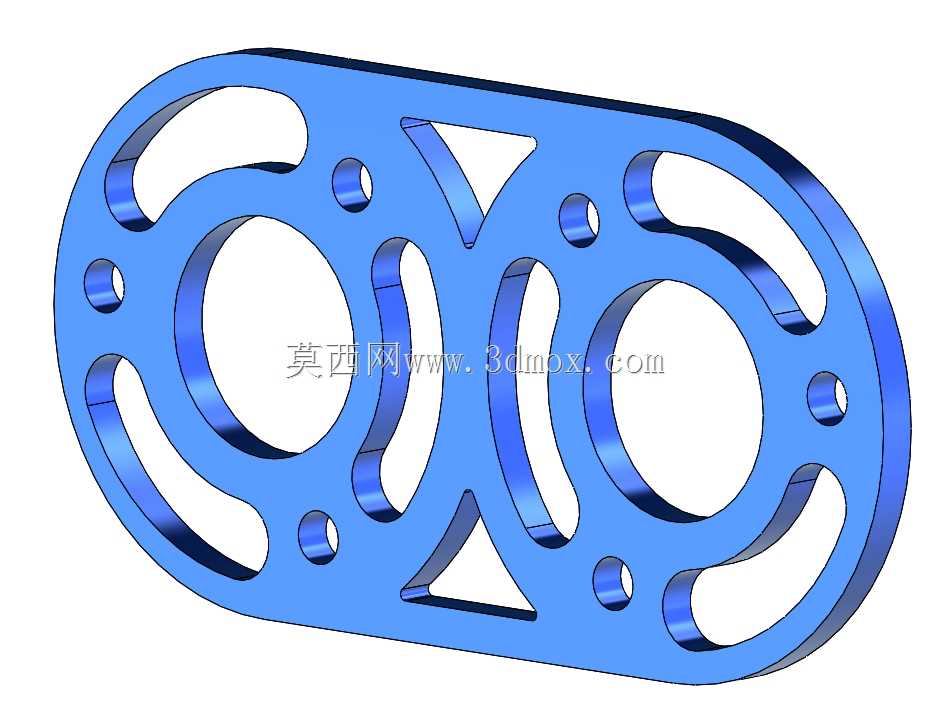

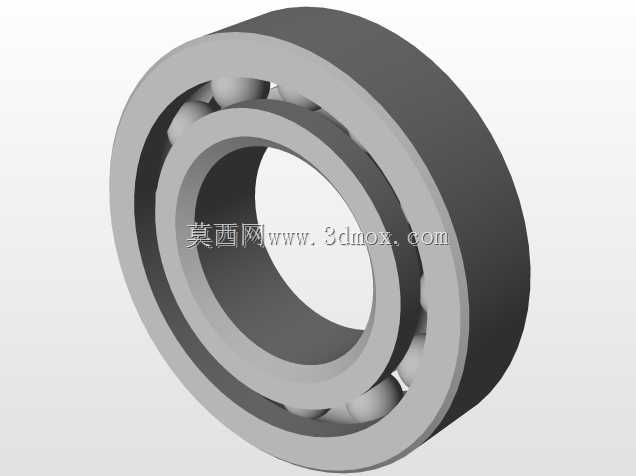

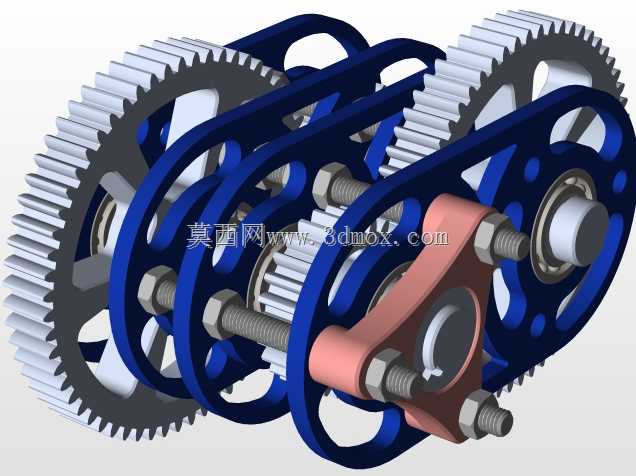

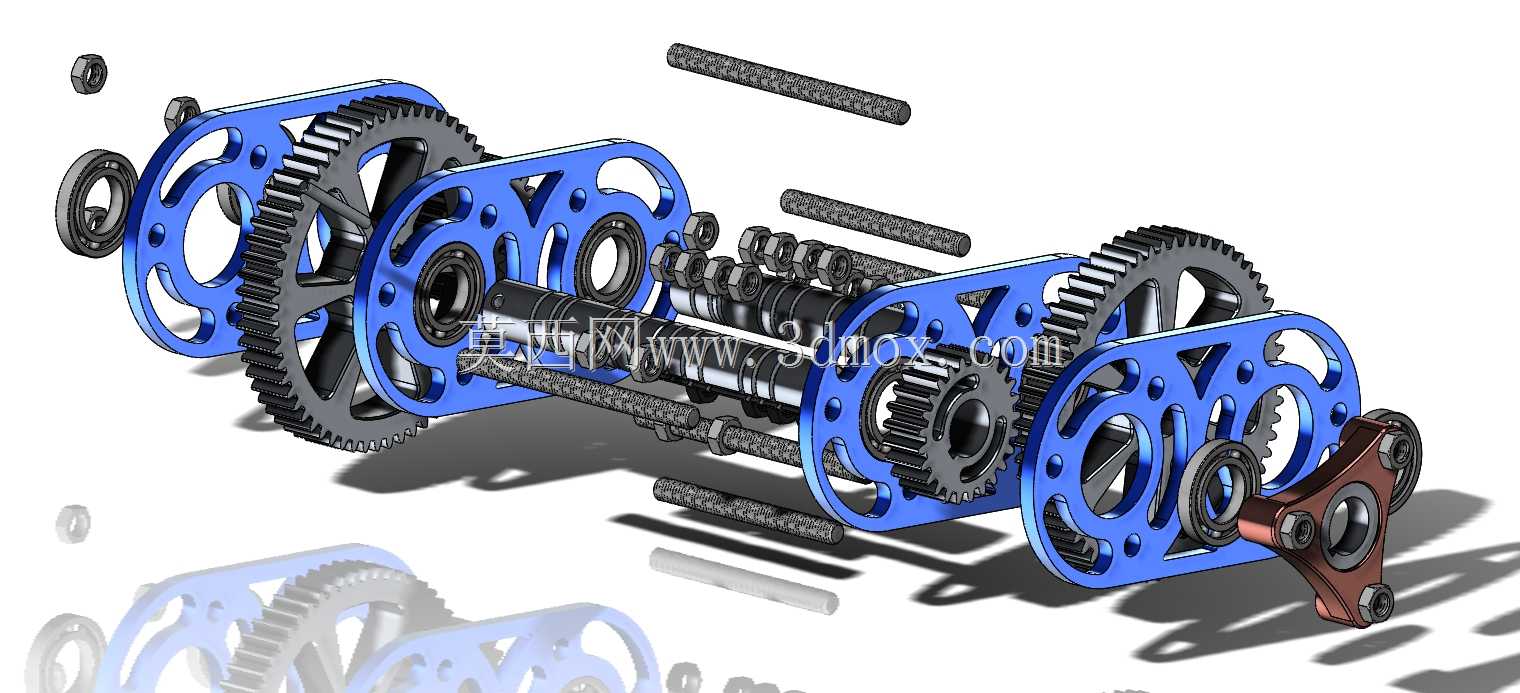

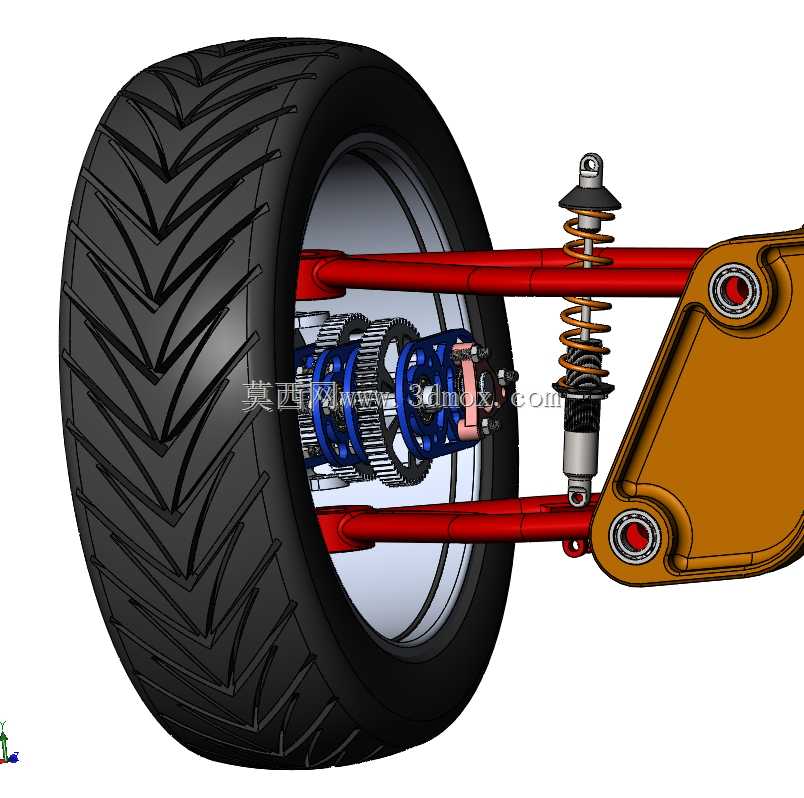

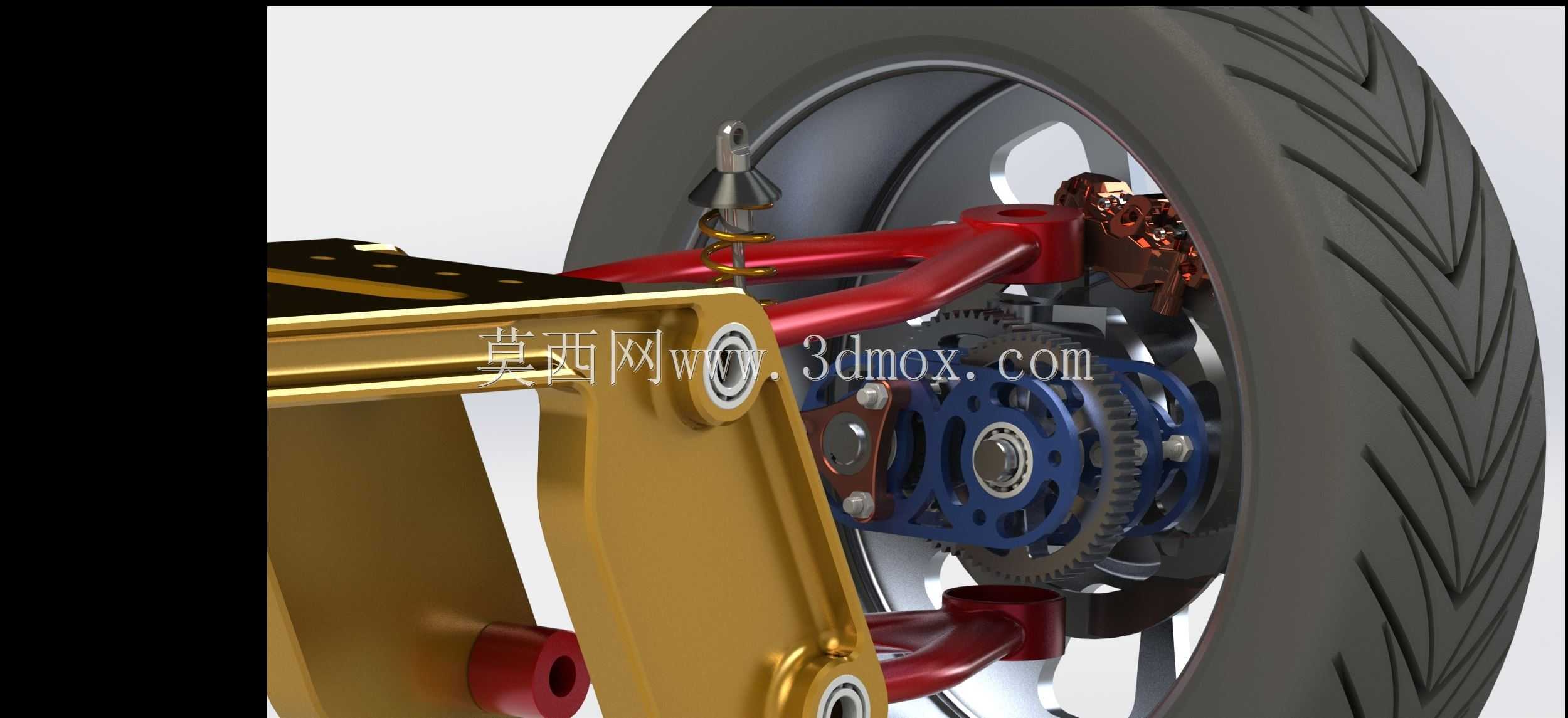

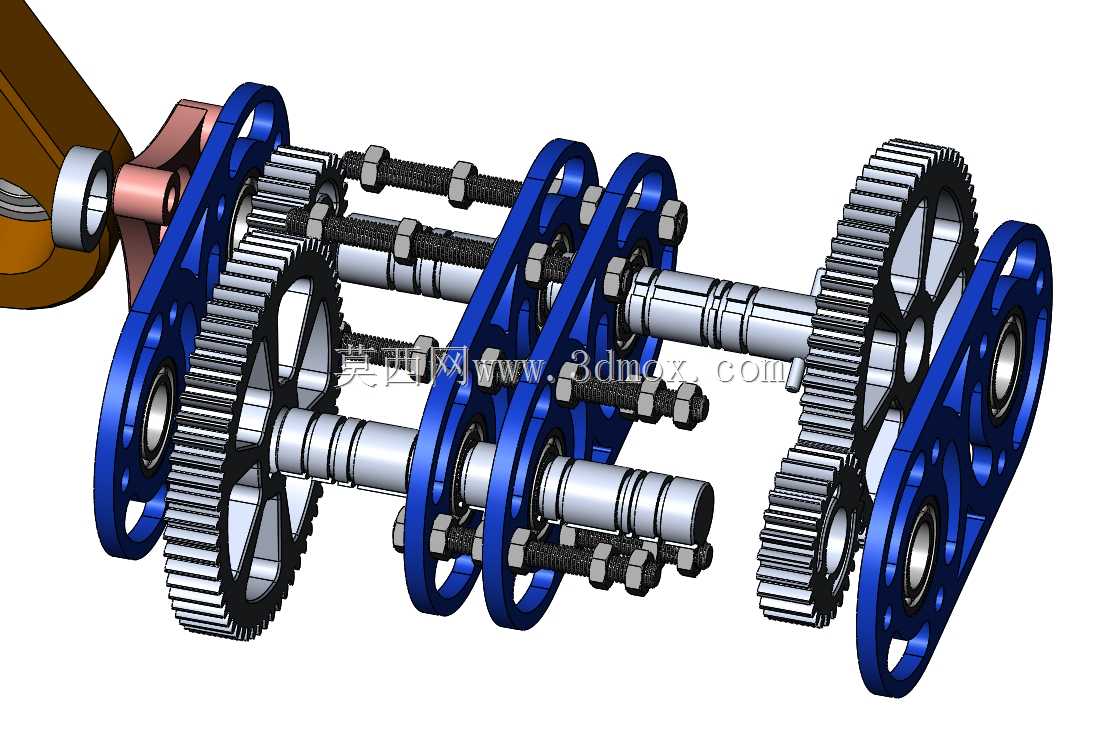

该结构面向小型电动代步车辆的底盘悬架系统开发，核心承担车轮与车身之间的载荷传递、行驶过程中路面冲击缓冲、以及传动系统动力输出分配的复合功能，可适配轻量化电动乘用车、校园短途通勤电动车、小型场地作业电动车的底盘布置需求，在非铺装路面低速行驶、城市铺装路面通勤等场景下，能够同时兼顾传动效率与行驶平顺性的平衡。整套结构将传动齿轮组与悬架承载构件进行集成化设计，摒弃了传统悬架与传动系统分体布置的冗余结构，多片镂空式蓝色铝制承载侧板作为核心安装基体，既承担齿轮轴系的定位支撑作用，也作为悬架连杆的安装基座，大幅压缩了底盘布置所需的横向与纵向空间，适配小型车辆紧凑的底盘布局要求。传动部分采用多组平行轴斜齿轮啮合结构，不同齿数的齿轮组配合实现动力的减速增扭，将驱动端输出的高转速低扭矩动力转化为适配车轮行驶需求的低转速高扭矩输出，齿轮轴系通过深沟球轴承与承载侧板连接，转动过程中可有效降低摩擦损耗，同时轴承的定位台阶设计可承受行驶过程中产生的径向与轴向冲击载荷，避免齿轮啮合出现错位打齿的问题。承载侧板采用镂空式结构设计，在保证结构强度满足冲击载荷要求的前提下，尽可能去除非承载区域的材料冗余，有效降低整套结构的自重，适配电动车辆轻量化的设计需求，侧板上预留的多组安装孔位可适配不同规格的连杆、制动卡钳连接需求，具备一定的适配通用性。末端的叉形杆构件作为悬架与车轮转向节的连接部件，采用高强度材质加工，可传递纵向、横向的多向载荷，配合齿轮箱的集成安装位，可实现制动组件的直接挂载，无需额外设计独立的制动安装支架。整套结构的安装边界充分考虑小型车辆的底盘轮距参数，横向安装尺寸适配窄体车身的布置要求，各旋转部件的运动包络在设计阶段已完成干涉校验，悬架跳动过程中齿轮传动组件、连杆构件、制动部件之间不会出现运动干涉，轴系的同轴度公差控制在合理范围内，可保证齿轮啮合的平稳性，降低行驶过程中的传动噪音。
