工业仪表安装固定用表盘支撑座结构

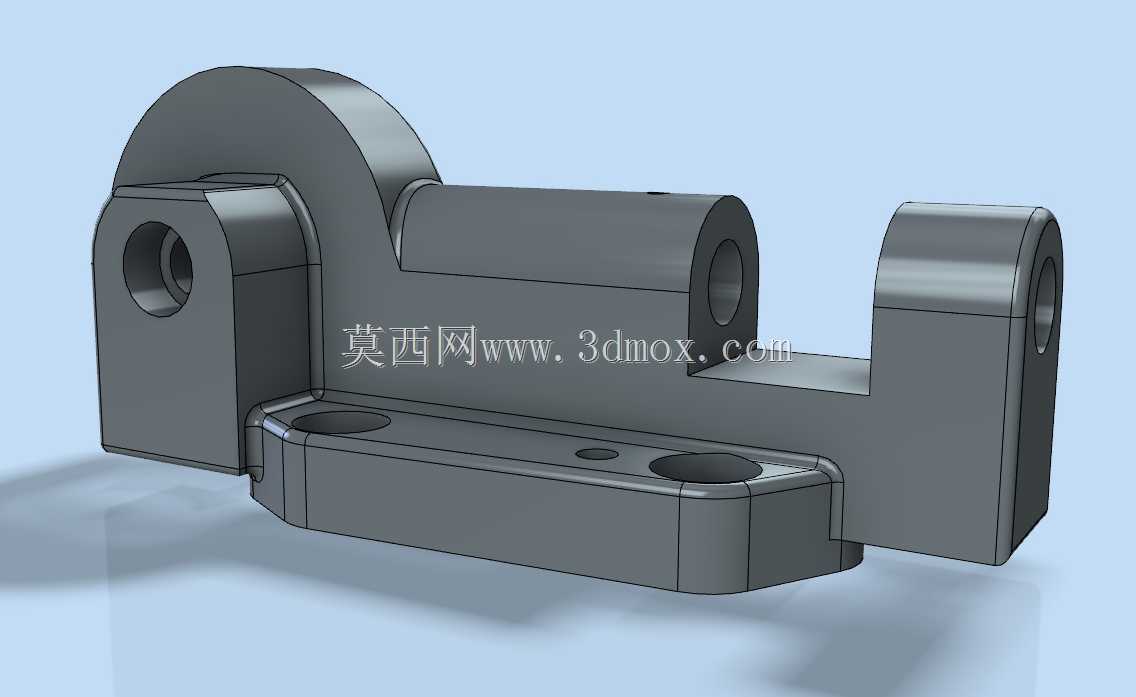

　　这类表盘支撑构件主要应用在工业现场的仪表安装工位，不管是生产线旁的压力、流量显示表盘，还是设备操作端的参数指示仪表，都需要这类刚性支撑件来完成表盘本体的固定，避免设备运行过程中的振动导致表盘偏移、读数不准甚至连接线路松脱的问题。从结构设计来看，该构件采用一体化铸造成型后做机加工的工艺路线，底部的安装基板设置了两个沉头安装孔与一个小型定位孔，沉头孔的设计可以让安装螺栓的头部完全沉入基板平面以下，不会出现螺栓头突出干涉表盘安装的问题，中间的小定位孔则是用来在安装时快速完成构件的位置校准，减少现场安装时的调整工作量。

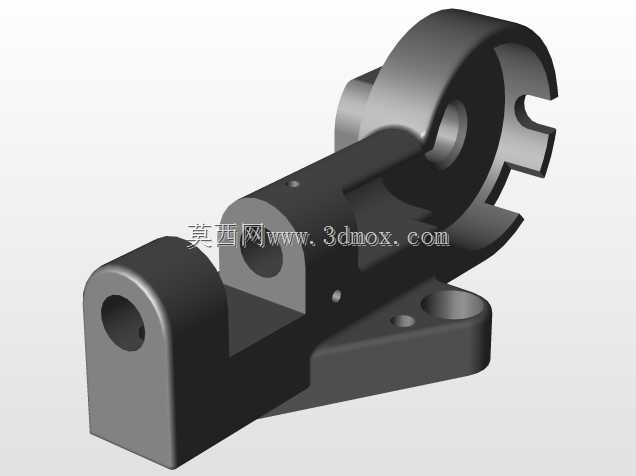

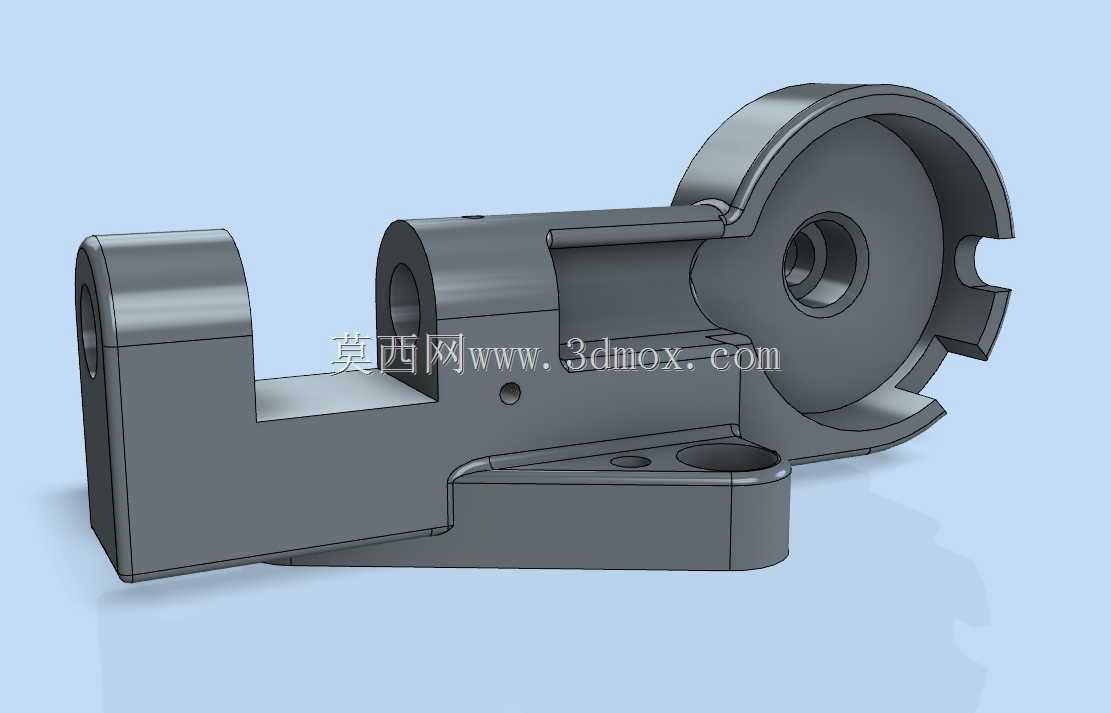

　　构件上部设置了三组带同轴通孔的支撑耳座，两侧的耳座高度一致，中间的耳座高度略低，这种高低错落的耳座布局是为了适配表盘组件的铰接安装需求，表盘的转动轴可以穿过三组耳座的同轴孔，实现表盘角度的可调功能，方便不同身高的操作人员或者不同观察角度下都能清晰读取表盘数值。耳座的通孔内壁做了铰孔加工，表面粗糙度控制在Ra1.6以内，能够和铰接轴形成间隙配合，既保证表盘转动时的顺畅度，又不会出现过大的配合间隙导致表盘晃动。

　　从安装边界来看，底部安装基板的平面度公差控制在0.05mm以内，能够和设备安装面完全贴合，避免安装后出现构件倾斜的问题，基板边缘做了圆角过渡处理，不会在安装维护过程中划伤操作人员。构件的整体壁厚做了均匀化设计，最薄处的壁厚不小于8mm，保证足够的结构刚性，即使在有较强振动的冲压设备、泵组旁边安装，也不会出现构件共振断裂的问题。在实际选型使用时，需要注意该支撑座适配的表盘铰接轴直径要和耳座通孔尺寸匹配，安装时要先通过定位孔完成初定位，再锁紧两侧沉头孔的固定螺栓，螺栓锁紧扭矩要控制在合理范围，避免过大的锁紧力导致基板变形。

　　这类支撑构件和普通的平板式安装座不同，它集成了角度调节的铰接支撑功能，不需要额外加装铰接支架就能实现表盘的角度调整，能够减少现场安装的零件数量，降低装配复杂度。在设计这类构件时，需要重点考虑三组耳座的同轴度公差，同轴度如果超过0.1mm，就会导致铰接轴穿装困难，转动时出现卡滞的问题，因此机加工过程中要采用一次装夹完成三个耳座孔的镗削加工，保证孔位的同轴度要求。另外，构件的所有棱边都做了倒钝处理，没有尖锐的毛刺，符合工业设备的安全设计要求，长期在车间环境下使用也不会积留过多的灰尘杂物，日常维护只需要定期擦拭铰接位置的灰尘，加注少量润滑脂就能保证转动机构长期顺畅工作。
