科教演示用木质底座空气炮结构设计

　　这套空气炮装置主要面向中小学科学实践、科创竞赛演示场景设计，核心是通过手动压缩空气形成瞬时高速气流，完成轻质物体抛射、空气动力现象直观展示的功能，区别于工业清堵用的高压空气炮，整体输出压力控制在安全阈值内，不会对操作者造成冲击伤害，适配青少年科教活动的安全要求。

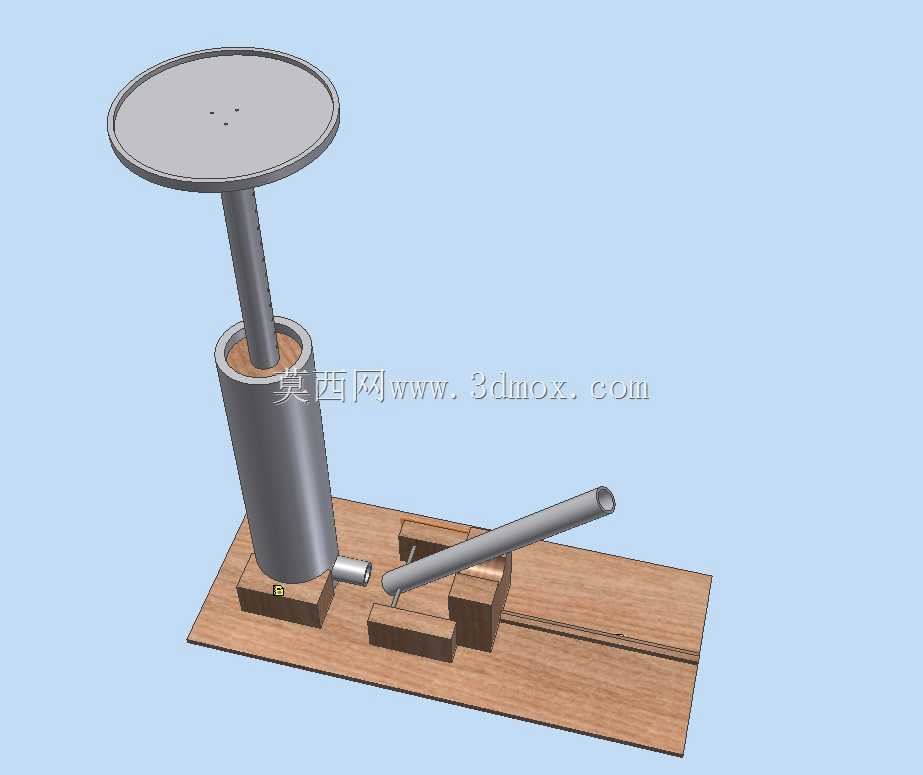

　　从结构布局来看，装置采用分体式集成设计，底部为整块实木加工的安装底板，所有功能组件均通过木质定位块固定在底板上，无需复杂的紧固件连接，既降低了加工难度，也方便后续拆装调整。压缩单元采用立式柱塞结构，缸体为薄壁金属圆筒，内壁做光滑处理减少活塞运行阻力，柱塞杆顶端设置圆形按压托盘，托盘直径大于缸体外径，操作时可通过手掌按压或者放置重物的方式驱动柱塞下行，压缩缸内密闭空间的空气，缸体底部侧方开设出气接口，通过硬质金属导管与发射管连通，接口处做密封处理避免气压泄漏。发射管通过两个可调式木质支撑块固定在底板上，支撑块开设与发射管外径匹配的弧形槽，可根据演示需求调整发射仰角，适配不同的抛射距离要求，发射管入口与压缩缸出气口精准对中，减少气流传输过程中的压力损失。

　　设计过程中优先考虑了操作的便捷性与安全性，压缩行程控制在合理范围，单次按压即可完成空气压缩与发射动作，无需额外的储能结构，避免高压气体长期留存带来的安全隐患。所有木质构件边缘均做倒圆角处理，金属构件端面做打磨去毛刺处理，避免操作过程中划伤。安装边界方面，整套装置的底板长度控制在常规课桌可容纳的尺寸范围内，立式压缩单元的最大高度不超过成人坐姿状态下的胸部高度，操作时无需站立即可完成按压动作，适合在教室、实验室等桌面场景摆放使用，不需要额外的专用安装台架。

　　功能实现上，这套装置依靠柱塞快速下行压缩缸内空气，形成的瞬时高压气流通过导管进入发射管，将放置在发射管入口处的轻质抛射物（比如泡沫块、纸团）高速推出，可直观展示空气可压缩性、气压与流速的关系、能量转换等基础物理原理，相比纯理论讲解更具直观性。结构设计上没有采用复杂的工业标准件，大部分构件可通过常规的木工加工、金属管材切割完成制作，加工门槛低，适合作为学生科创实践的加工练习项目，组装过程也可帮助参与者理解气压传动的基本结构逻辑。

　　在细节处理上，柱塞与缸体的配合间隙控制在合理范围，既保证柱塞可顺畅上下滑动，又不会出现过大的间隙导致气压泄漏，缸体底部与木质底座的连接位置设置定位沉孔，保证缸体安装的垂直度，避免柱塞运行过程中出现卡滞。发射管的内径根据常用演示抛射物的尺寸设计，可兼容直径匹配的各类轻质安全抛射物，支撑块与底板之间采用可滑动连接设计，调整仰角时可同步调整支撑块的前后位置，保证发射管与出气口的对接精度。整套装置没有设置复杂的扳机、闭锁结构，操作逻辑简单，初次接触的使用者也可快速上手，不会出现误操作导致的装置损坏或者安全问题。
