卧式斯特林动力装置结构设计

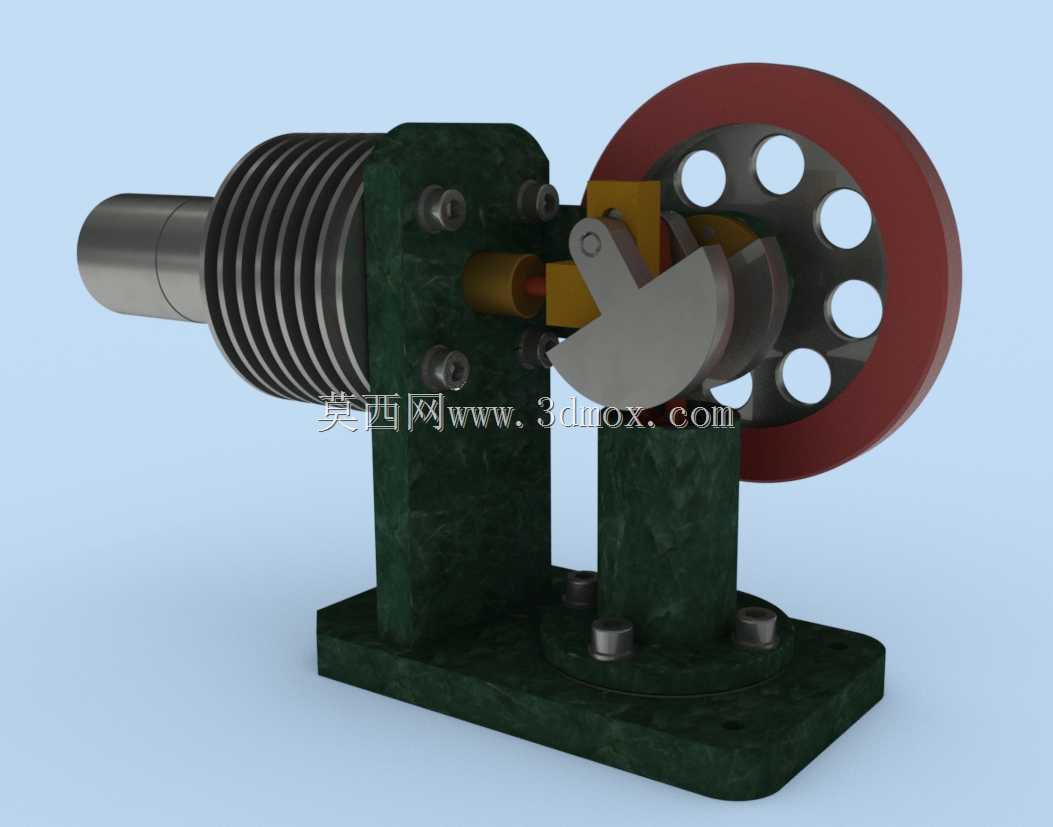

　　这款卧式斯特林动力装置的结构设计，核心围绕外燃式闭式循环的工作逻辑展开，区别于传统内燃机的缸内燃烧做功模式，其依靠外部热源对气缸内工质持续加热，配合冷端散热形成稳定温差，推动工质在封闭腔体内周期性膨胀、压缩，通过曲柄连杆机构将活塞的往复直线运动转化为飞轮的旋转扭矩输出，整套结构没有复杂的配气正时机构，也不存在进排气门、喷油点火等易损组件，运行过程振动小、噪音低，对热源的适配范围极宽，无论是工业余热、太阳能聚热、生物质燃烧产热，都可以作为其动力输入来源，在分布式微动力供应、低功率教学演示装置、偏远区域小型离网发电配套等场景都有明确的应用空间。从结构布局来看，整套装置采用卧式同轴排布，动力气缸沿水平方向布置在支架前端，

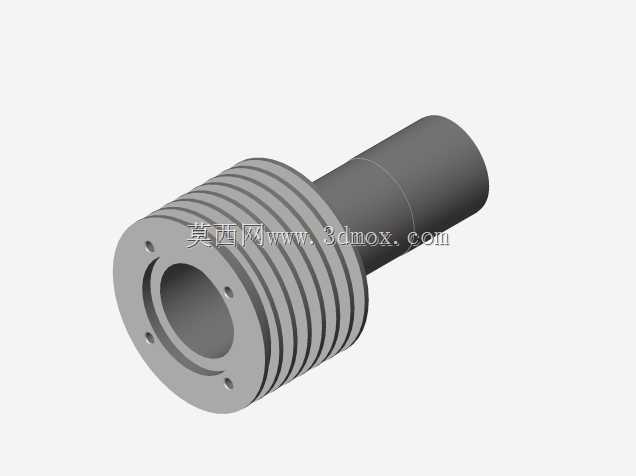

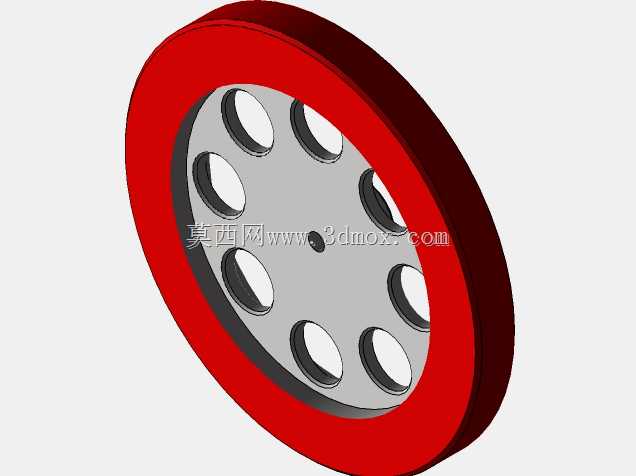

　　气缸外壁设置密集的环形散热鳍片，作为循环工质的冷端换热区域，鳍片的排布间距、齿高都经过匹配，保证自然对流条件下就能将压缩冲程产生的多余热量及时散出，维持冷端温度稳定，避免工质温度持续升高导致循环效率下降。气缸内部配合的置换活塞与动力活塞采用同轴错位布置，置换活塞负责推动工质在冷热端之间往复流动，动力活塞则承接工质膨胀压力完成做功冲程，两个活塞的运动相位差通过曲柄轴上的偏心曲柄销精准控制，相位角匹配斯特林循环的最优做功区间，避免工质流动阻力过大导致的扭矩损失。动力输出端的飞轮采用辐条式镂空结构，轮缘保留足够的厚度来储存旋转惯量，抵消活塞往复运动过程中的死点扭矩波动，保证整套装置运转时的转速稳定性，

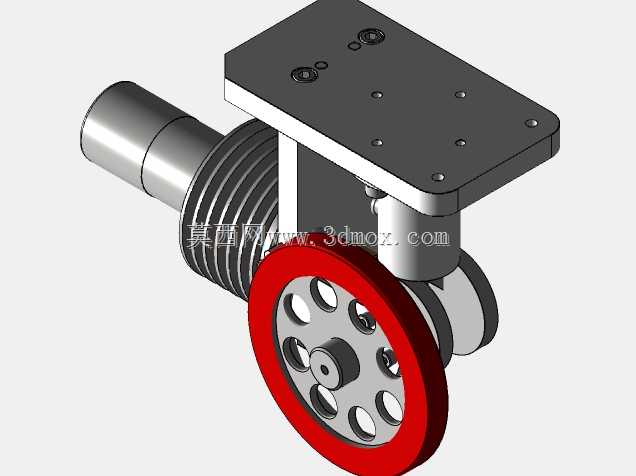

　　飞轮中心与曲柄轴采用过盈配合加平键定位，传递扭矩的同时避免高速运转时出现松脱。整套装置的支撑结构采用分体式设计，主支架承担气缸组件的固定载荷，下部独立的支撑柱承担曲柄轴的径向载荷，两个支撑结构共同固定在一块整体式安装底板上，底板上预留的四个沉头安装孔可以直接将整套装置固定在实验台架或者配套设备基座上，安装边界清晰，不需要额外设计复杂的转接工装。设计过程中对各运动副的配合间隙做了针对性匹配，活塞与气缸壁之间采用小间隙配合，既保证工质密封性能，又避免运动过程中出现卡滞，曲柄轴与支撑座之间的转动副预留润滑脂存储空间，长期运转不需要频繁维护。不同于立式斯特林装置的重心偏高问题，卧式布局将整机重心控制在靠近安装底板的低位，

　　运转时的倾覆力矩更小，对安装基座的强度要求更低，配套教学场景使用时，学生可以直观观察到冷热端换热、活塞往复运动、曲柄旋转输出的完整工作过程，能够清晰展示外燃式热机的循环原理；在工业余热回收场景下，这类小功率斯特林装置可以直接对接工业生产中排放的低品位余热，不需要额外的燃料输入，就能驱动小型发电机或者微型泵类负载，实现废能的回收利用。整套结构的零件加工工艺性良好，支架、底板等结构件可以通过常规铣削加工完成，气缸、活塞等回转类零件可以通过车削加工保证尺寸精度，飞轮可以采用铸造成型后做简单的车削动平衡处理，不需要特殊的加工设备，适合小批量试制或者教学场景下的自主加工装配。在结构细节上，连接气缸与支架的紧固件采用内六角圆柱头螺钉，沉头安装后不会突出支架表面，避免运动过程中与飞轮、连杆等运动部件发生干涉，曲柄轴上的连杆大头采用剖分式结构，装配时不需要从轴端穿入，降低了装配难度，也方便后期的维护拆解。冷端散热鳍片与气缸外壁采用一体加工成型，不存在接触热阻，换热效率比装配式鳍片更高，能够有效维持冷端的温度差，保证循环效率稳定。整套装置的运动部件全部做了运动轨迹校核，在全行程范围内不存在干涉点，活塞运行到上止点和下止点时都预留了足够的安全间隙，避免硬接触导致的零件损坏。
