手持式连杆卡箍夹紧工装结构设计

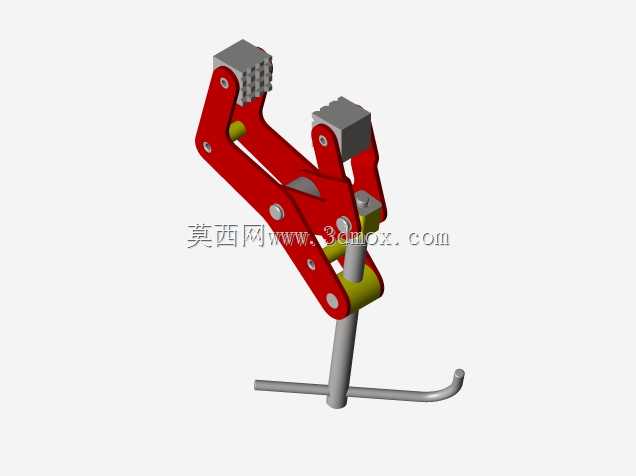

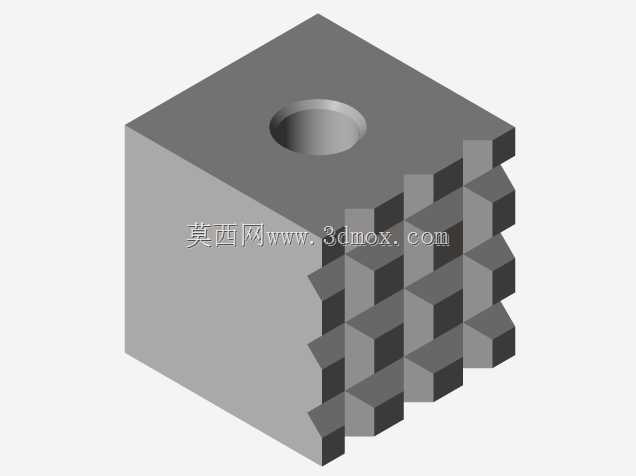

　　这款手动夹持工具的核心应用场景覆盖机加工工位临时装夹、管材焊接对位固定、现场装配作业的工件临时锁紧，尤其适合小规格圆形管件、轴类零件的快速夹持作业，相比普通台虎钳不受安装工位限制，可随作业场景移动使用，在管道安装现场、小型维修班组的流动作业中适配性极强。其核心夹持执行单元采用多连杆增力结构，通过铰接点的力臂比例设计，将手柄端输入的手动握力放大后传递至夹持钳口，无需额外液压或气动动力源，仅靠手动操作即可输出足够的夹持力，最大夹持开口尺寸覆盖80mm直径范围，可适配常规小尺寸管材、棒料的夹持需求。钳口接触位置设计有齿形防滑嵌块，接触表面的细密齿纹可在夹持时嵌入工件表层，避免光滑圆管类工件受轴向力时出现滑移脱落，嵌块采用可拆卸式固定结构，

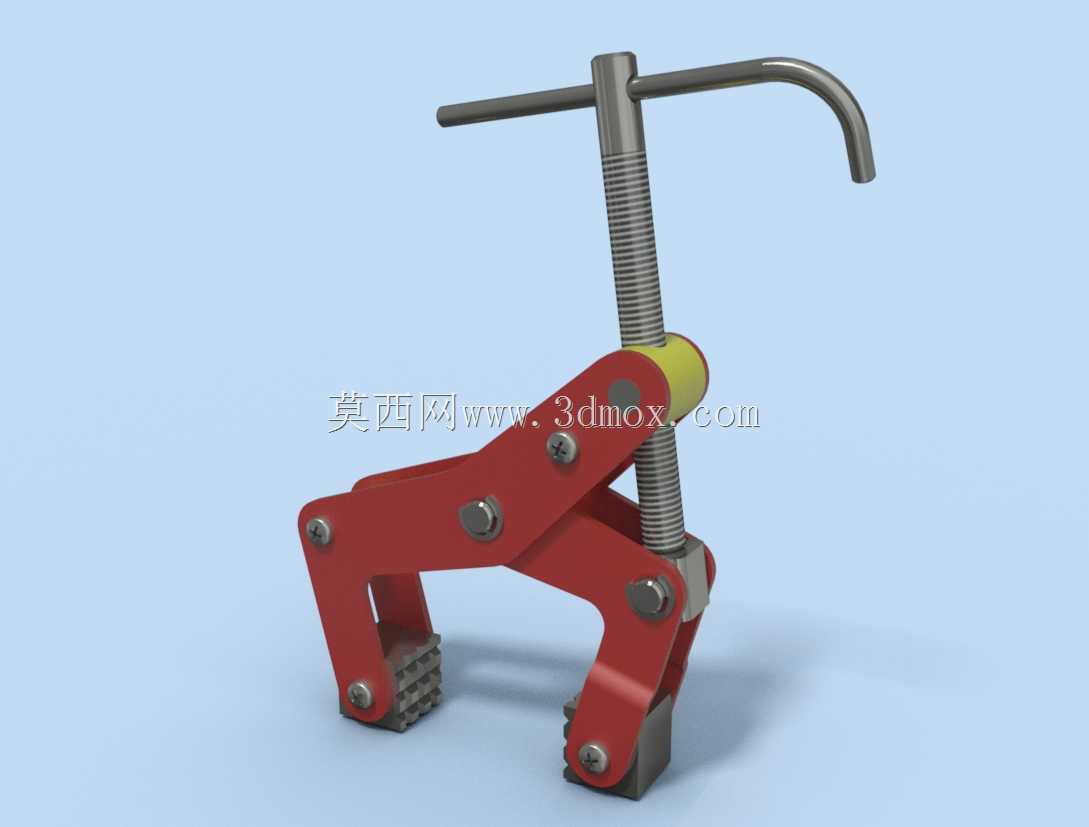

　　长期使用齿形磨损后可单独更换，无需整体更换钳体部件，降低现场使用的维护成本。顶部的调节螺杆采用梯形螺纹传动，转动T型手柄即可调整钳体初始开口范围，适配不同直径的被夹持工件，螺杆末端与连杆铰接座采用球面配合结构，可在夹持不同外形工件时自动适配钳口角度，避免螺杆受偏载力矩出现弯曲变形，延长螺纹副的使用寿命。整体结构的铰接销轴均采用带防松结构的紧固件连接，销轴与连杆铰接孔之间预留合理的配合间隙，既保证连杆机构动作顺畅无卡滞，又避免间隙过大导致夹持时出现晃动偏移。钳体主体采用板材冲压成型后焊接加固，在保证整体结构强度的前提下控制整体重量，方便操作人员单手握持移动使用，表面做防锈涂装处理，可适应车间多油污、多粉尘的作业环境，

　　避免长期使用出现锈蚀导致机构动作卡滞。从设计逻辑上看，这款夹持工具优先考虑手动操作的力传递效率，连杆机构的铰接点位置经过反复校核，在手柄转动到夹持锁紧位置时，连杆机构刚好越过受力死点，可实现夹持状态的自锁，即使操作人员松开手柄，钳口也不会自行松脱，无需额外设置锁紧定位结构，简化整体结构的同时提升夹持可靠性。在安装边界方面，这款工具无需固定安装基面，使用时仅需将钳口对准被夹持工件，转动顶部手柄收紧钳口即可完成装夹，不受工作台位置、安装空间的限制，可在狭窄的设备维修空间、高空管道安装场景下灵活使用。钳体的外形轮廓做了圆角过渡处理，避免操作过程中尖锐棱角划伤操作人员，手柄位置的弯杆设计符合人体工学握持角度，转动施力时无需刻意调整手部姿态，

　　长时间操作也不易产生疲劳感。夹持作业时，螺杆的进给行程预留足够的调节余量，从最小夹持直径到最大80mm夹持范围均可通过螺杆调节实现，无需更换钳口配件即可覆盖多数小规格圆形工件的夹持需求，连杆机构的运动轨迹经过仿真验证，钳口开合过程中两侧钳臂同步动作，保证夹持时两侧钳口对中，避免工件被夹偏影响定位精度。
