剪叉式液压汽车升降承载平台结构设计

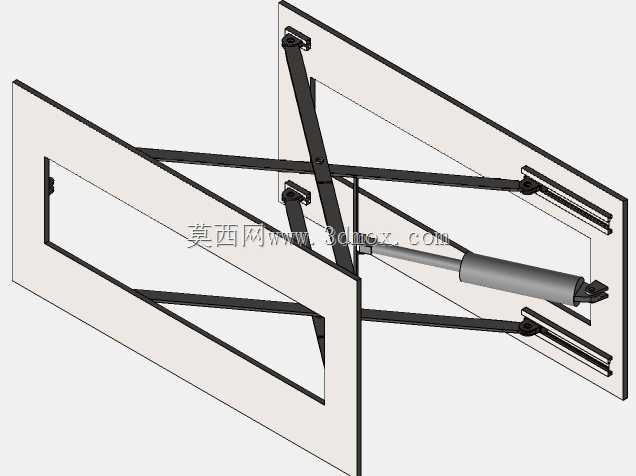

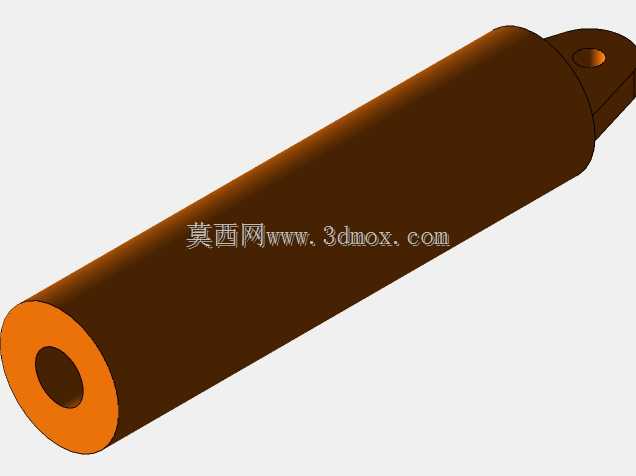

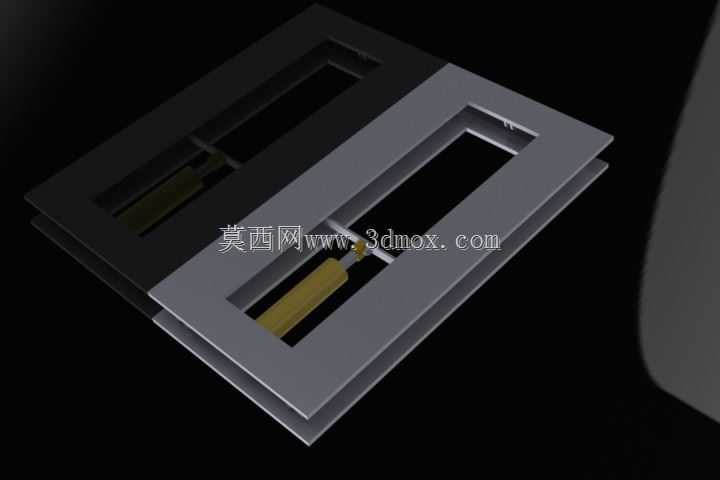

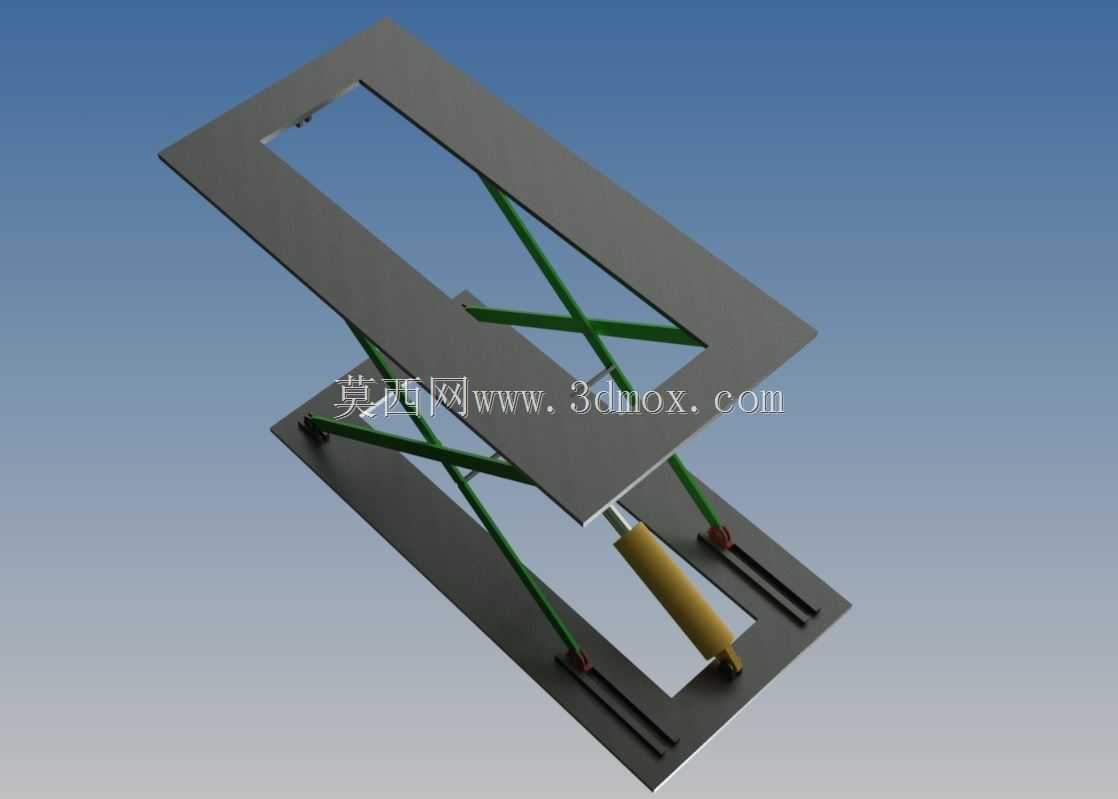

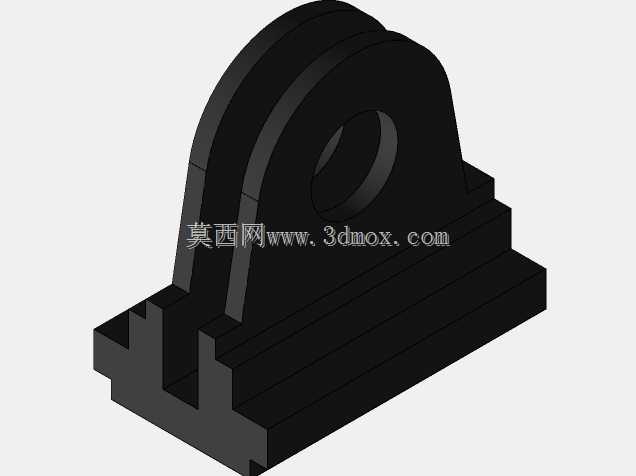

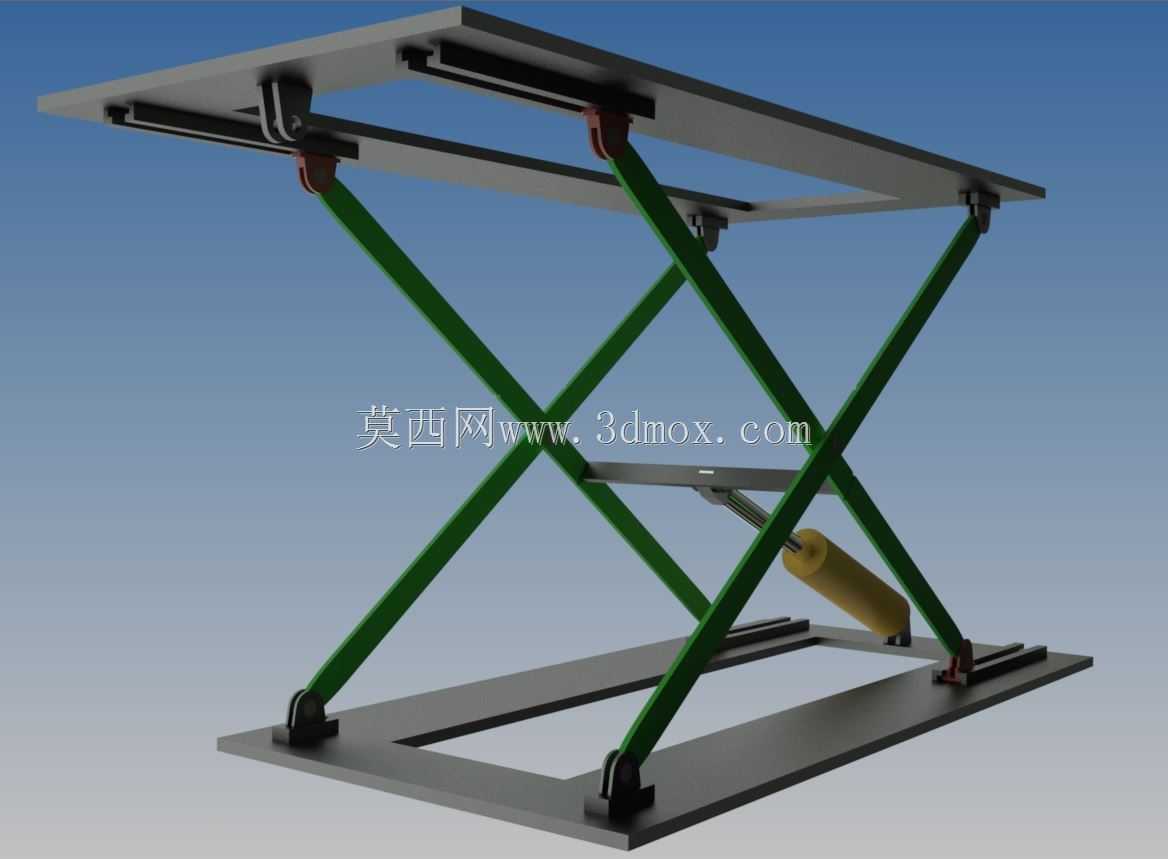

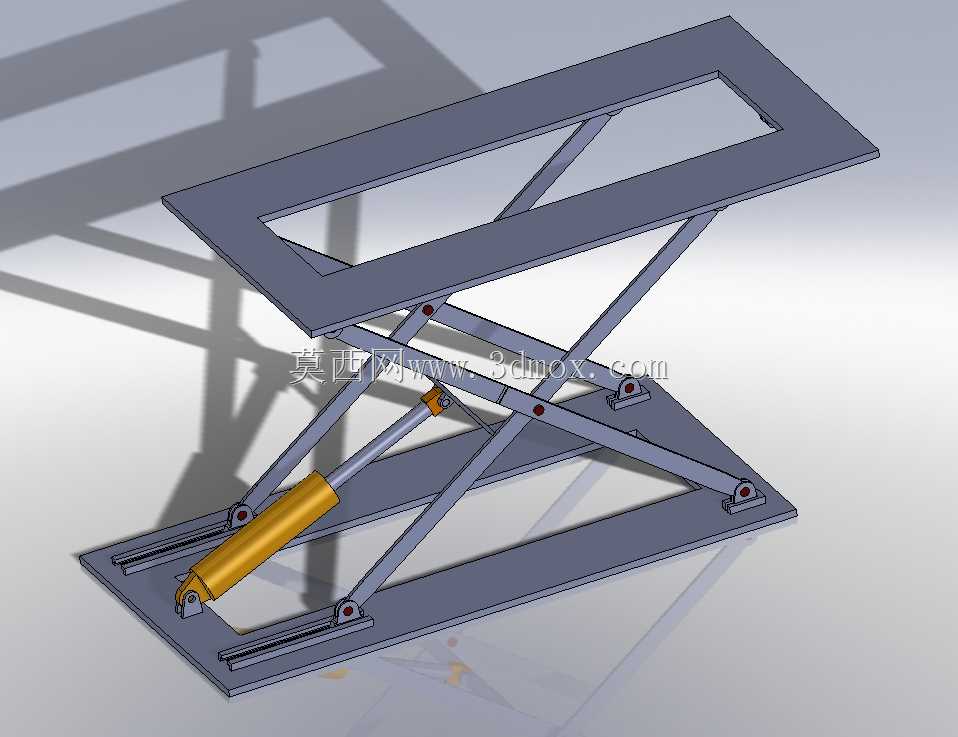

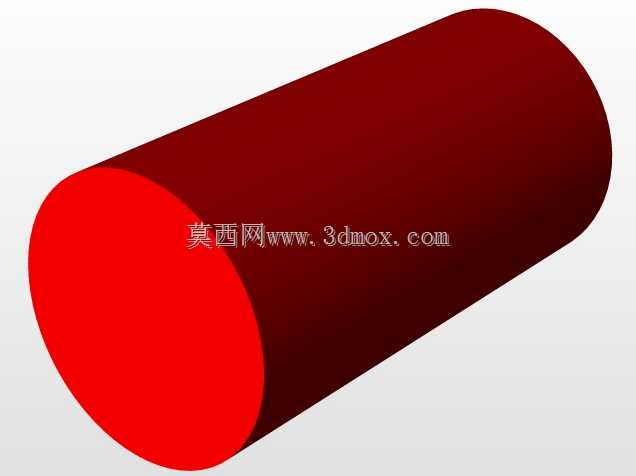

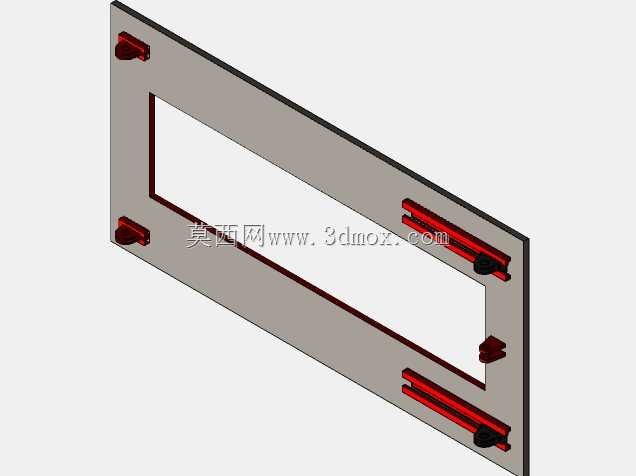

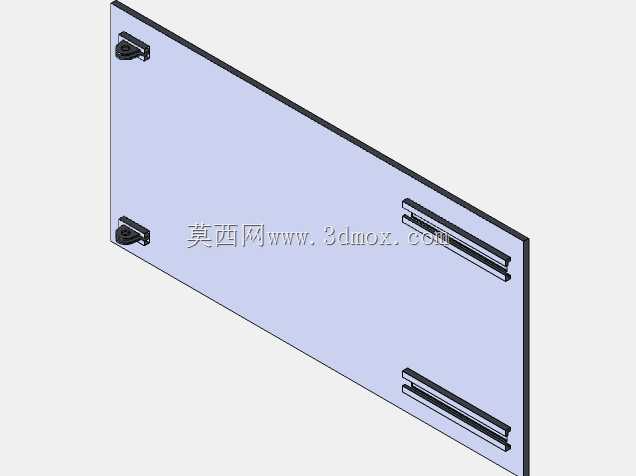

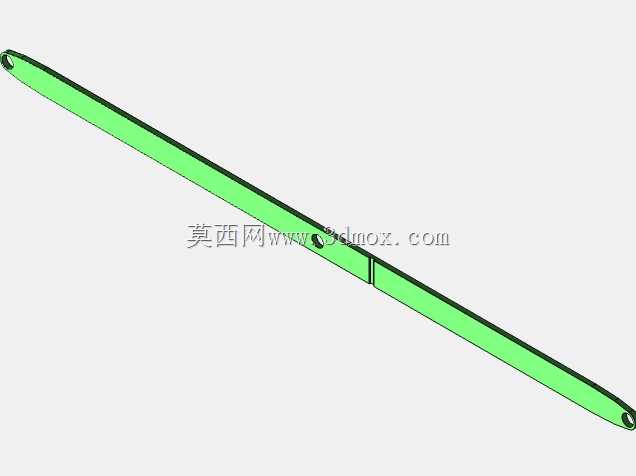

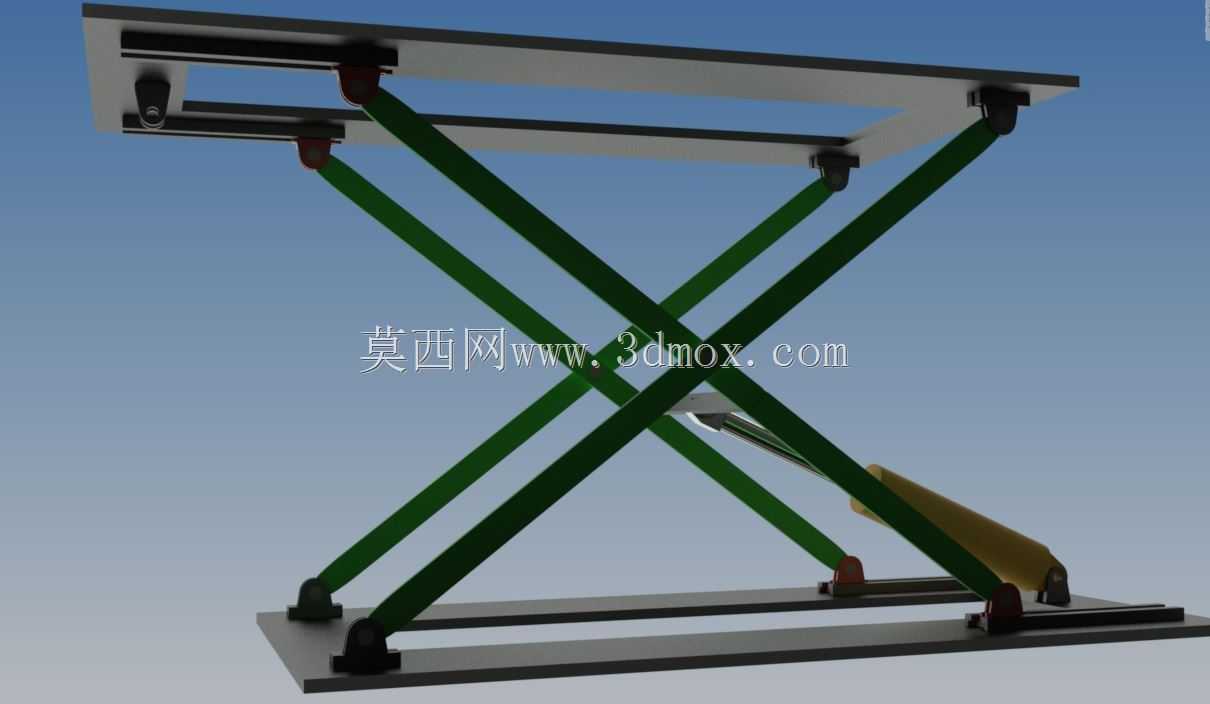

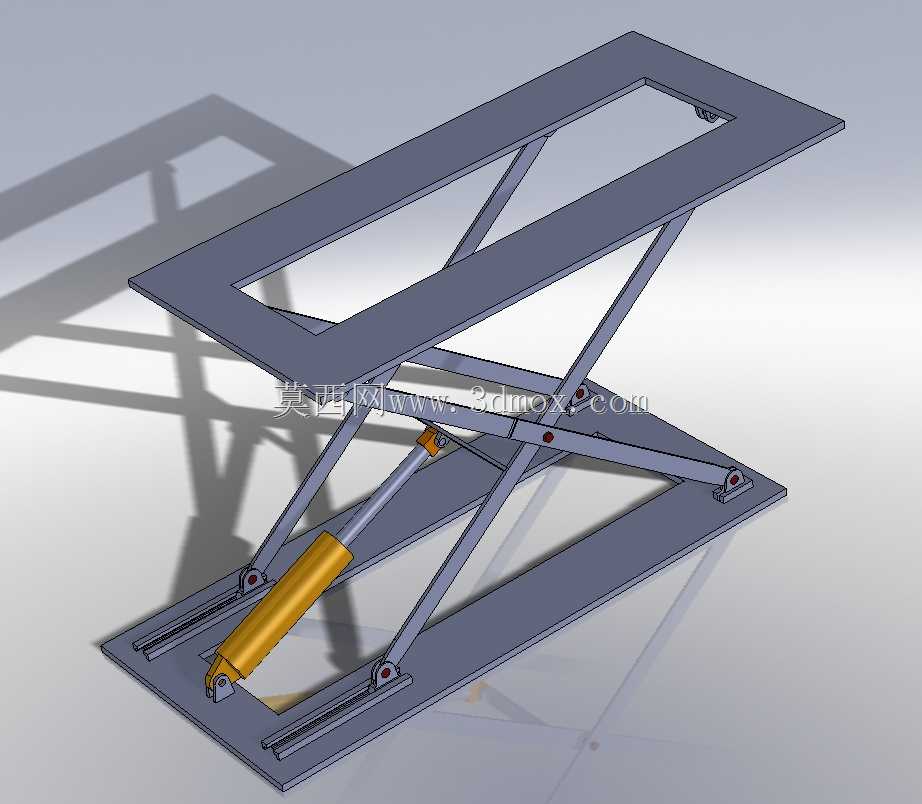

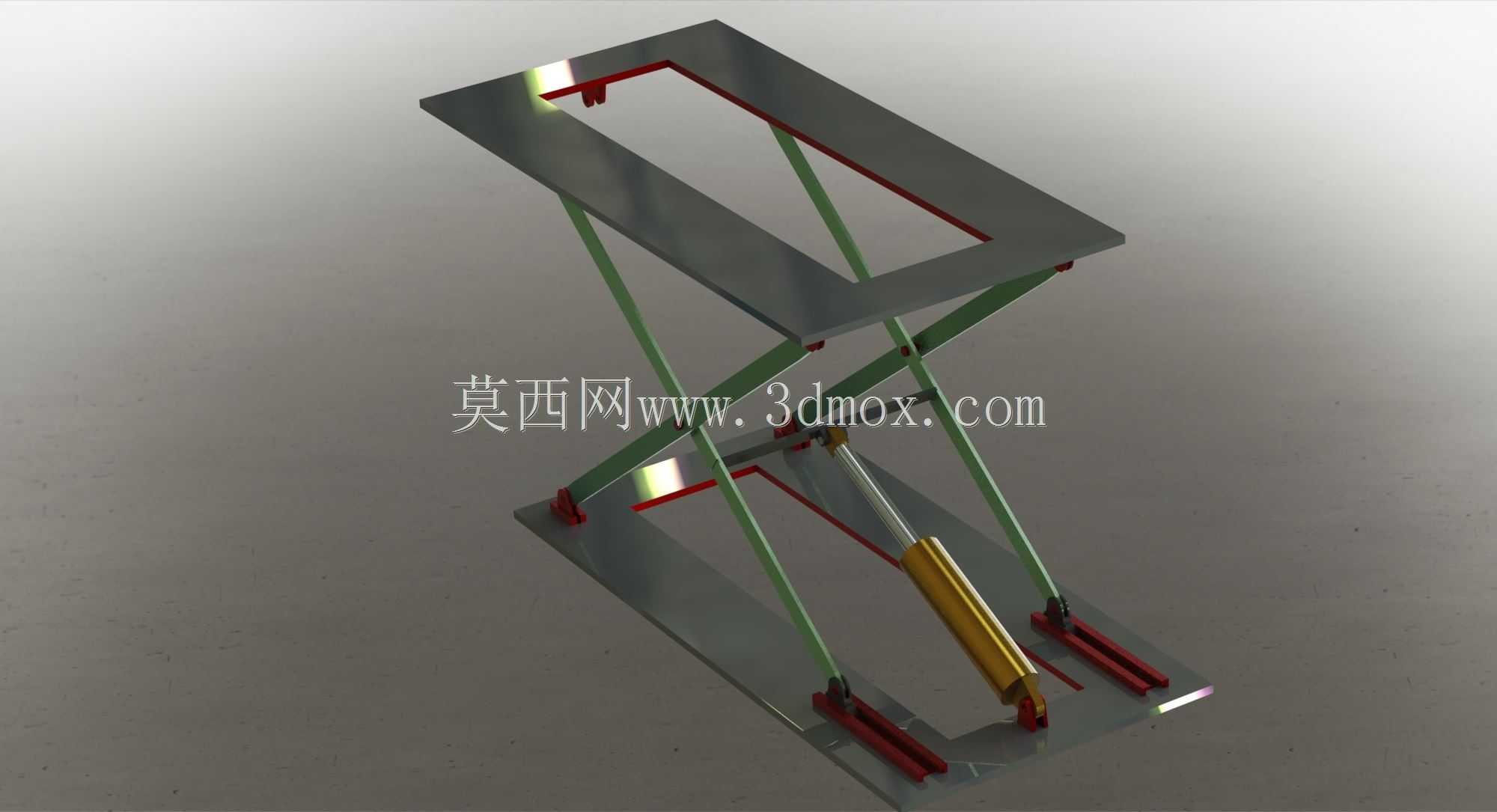

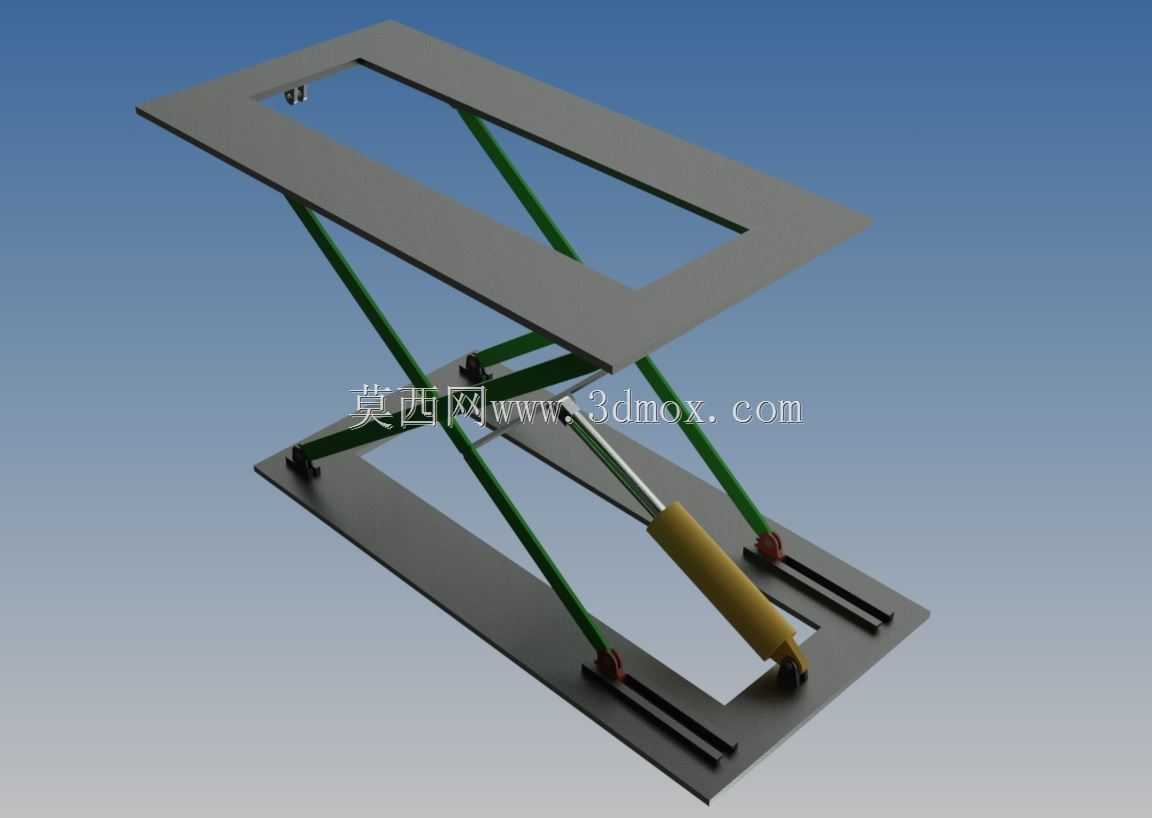

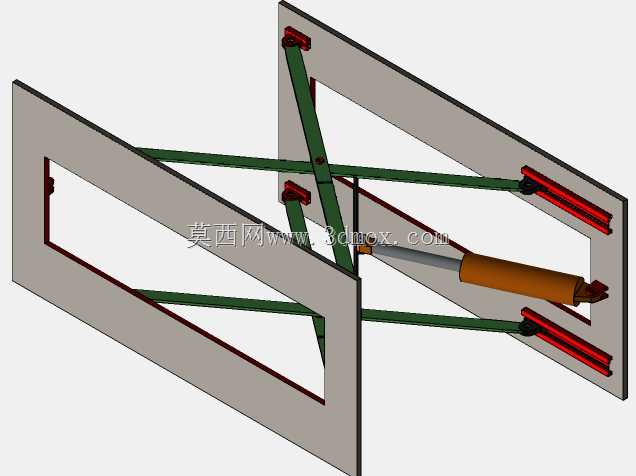

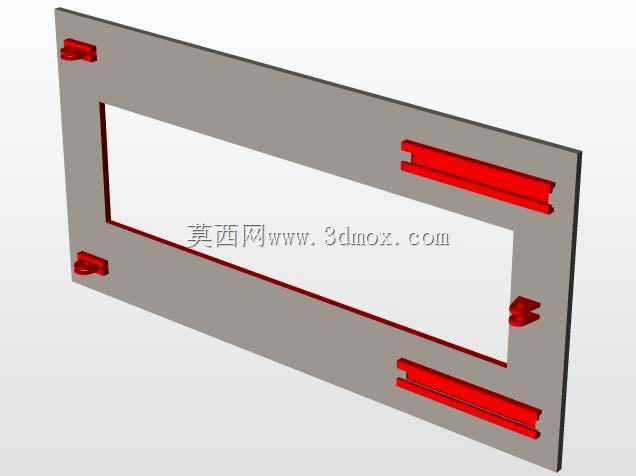

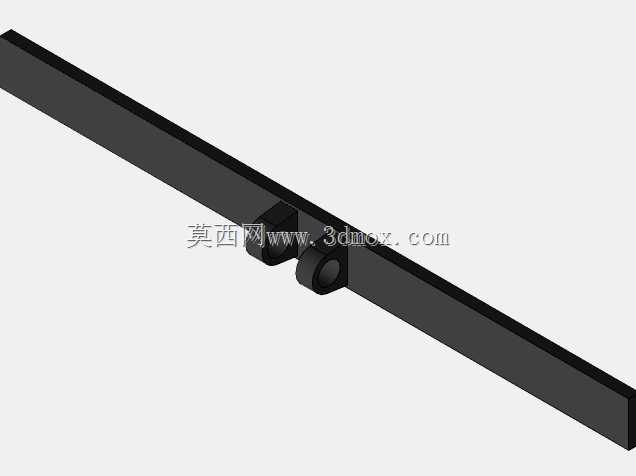

该剪叉式液压升降承载结构主要面向汽车维保、整车临时转运抬升、底盘检测作业场景设计，可在汽修门店、小型车辆改装工位、整车装配辅助工位中承担车辆抬升作业，替代传统独立式千斤顶的多点支撑操作，通过整体式平台承载实现车辆平稳抬升，避免多点支撑不同步带来的车身倾斜风险，作业过程中无需反复调整支撑点位，大幅降低维保作业的准备时长。设备核心采用对称双组剪叉臂支撑结构，上下两端分别连接顶部承载平台与底部固定基座，剪叉臂铰接点采用耐磨衬套配合高强度销轴连接，可承受长期往复升降动作带来的铰接磨损，每组剪叉臂的滑动端配置内嵌式滑块，沿平台与基座预设的导向滑轨移动，升降过程中剪叉臂开合轨迹稳定无偏移，避免侧向受力带来的结构变形。驱动单元采用中置卧式液压油缸，油缸两端分别铰接于两侧剪叉臂的中部受力点位，油缸伸缩时同步推动两组剪叉臂完成开合动作，液压驱动具备负载自适应特性，抬升过程中输出推力平稳，可在任意升降高度实现自锁锁止，不会因负载波动出现平台沉降，保障作业过程中的人员与车辆安全。顶部承载平台采用整面高强度钢板铺装，平台表面预设防滑纹路与车轮定位挡块，车辆驶入后可自动对齐承载中心，避免车辆偏载带来的侧翻风险，平台边缘预留绑带安装孔位，抬升较高高度时可通过绑带固定车轮，进一步提升作业安全性。底部基座采用框架式型钢焊接结构，基座底面预设地脚安装孔，可直接固定于硬化混凝土地面，无需额外浇筑复杂基础，安装时仅需保证基座平面水平度即可投入使用，整体结构的安装边界适配常规小型汽修工位的空间尺寸，无需对现有工位进行大规模改造。设计过程中对剪叉臂的受力分布进行了针对性优化，臂体采用变截面矩形钢结构，在铰接受力点位做加厚加强处理，非主要受力区域做轻量化减重处理，在保证整体结构强度满足额定承载要求的前提下，尽可能降低设备自身重量，减少液压系统的无效负载。升降行程覆盖常规汽车维保所需的抬升高度，最低位时平台高度与地面坡度适配，车辆可直接平缓驶入平台，无需额外搭建过渡坡道，最高位时可满足底盘检修、零部件更换、底部涂装等各类作业的高度需求，作业人员可在平台下方直立操作，无需长期弯腰作业。整体结构无外露复杂传动部件，所有铰接点位均配置防尘密封结构，可适配汽修车间多粉尘、多油污的作业环境，日常维护仅需定期对铰接点位加注润滑脂、检查液压油缸密封件状态即可，维护成本低廉，适合长期高频次作业使用。
