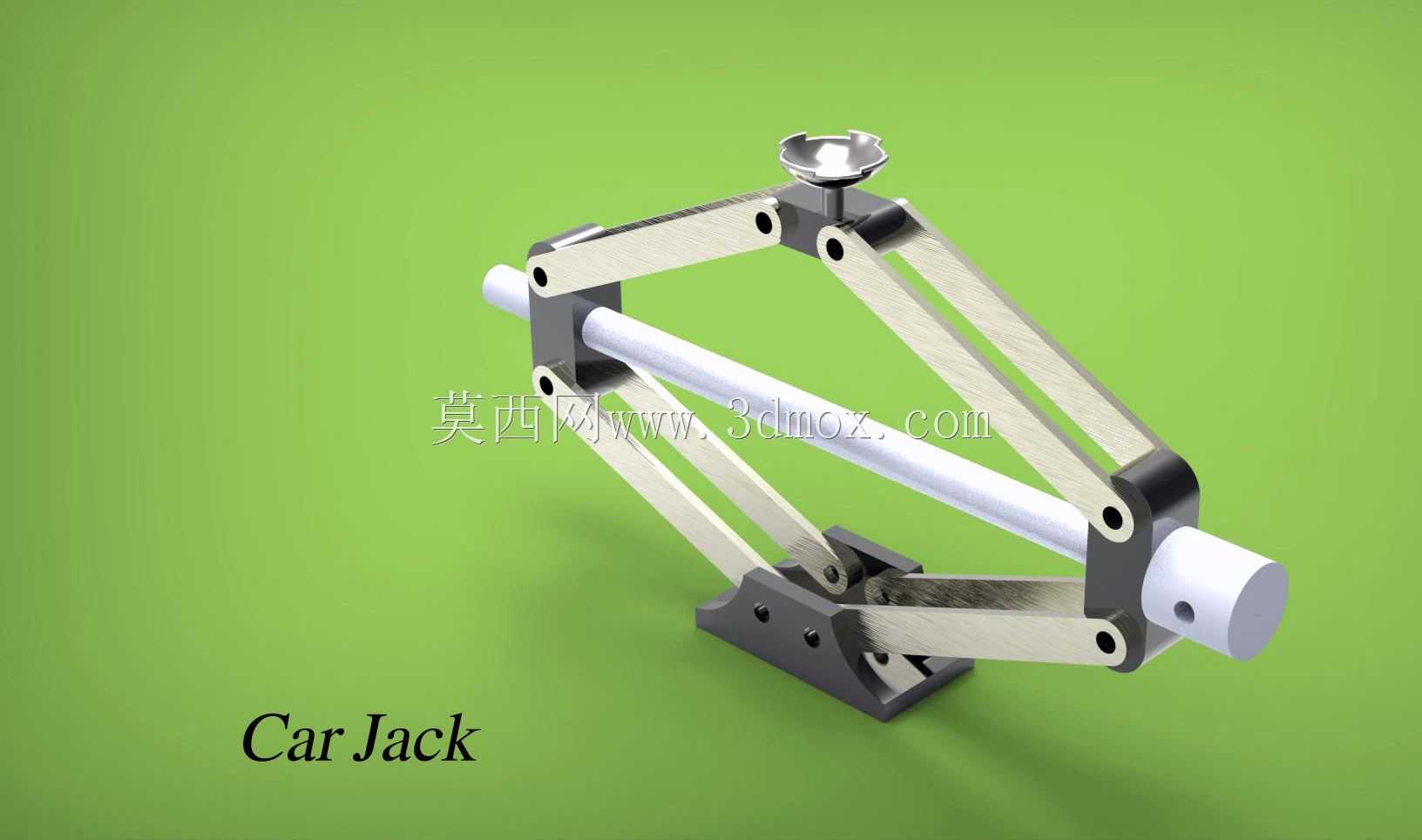

剪式车载汽车千斤顶结构设计方案

这款剪式结构的车载起重支撑设备，是民用车辆应急维保场景中普及率极高的便携起重工具，主要适配家用轿车、城市SUV等整备质量在两吨以内的轻型乘用车，日常应用覆盖道路突发换胎、底盘简易检修、车载部件临时拆装等场景，相比液压类起重工具，它无需密封油路、不存在液压油泄漏失效风险，整体结构紧凑重量轻便，可直接收纳于车辆后备箱备胎槽内，不会占用过多储物空间，是随车应急工具包的核心组成部件。

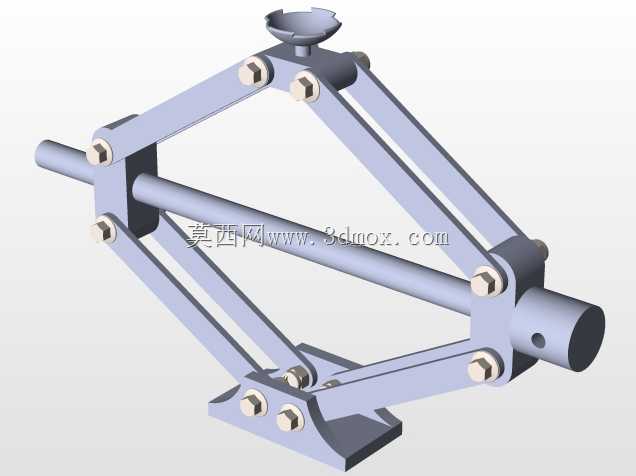

从功能特性来看，该设备采用对称剪臂铰接结构作为核心承重框架，依靠中部横向布置的传动丝杆转动，带动两侧铰接的剪臂完成夹角收放，实现顶部支撑托台的垂直升降动作。丝杆传动自带机械自锁特性，当转动丝杆将车辆举升至目标高度后，无需额外加装锁止销或固定装置，即可依靠螺纹副的静摩擦力保持支撑姿态，不会出现受载后自动回落的安全隐患，即使在非硬化的松软临时路面，只要底座保持平整接触，就能提供稳定的支撑力，举升过程中托台上升速率平稳，不会出现突然窜动或行程卡顿的问题，普通用户仅需配套的摇柄转动丝杆，无需专业操作培训即可完成举升作业。

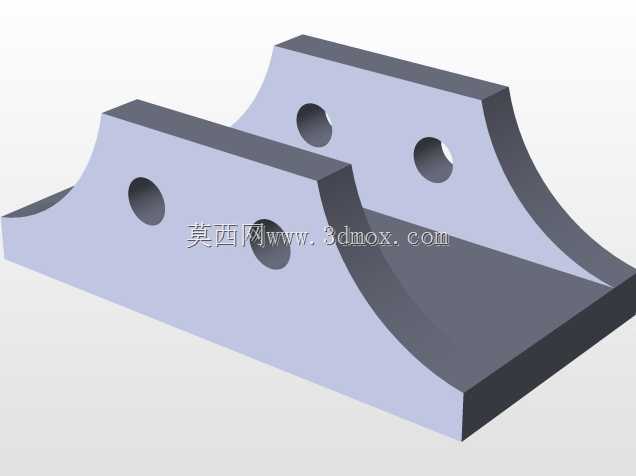

在设计思路上，这款产品优先平衡了承重强度、整机重量与收纳体积三者的关系：剪臂主体采用高强度冲压钢板成型，铰接位置采用耐磨销轴连接，既保证额定承重下的结构刚度，避免受载后剪臂出现弯曲形变，又尽可能削减非承重区域的材料冗余，控制整机重量在普通成年用户可轻松搬运的范围内。顶部支撑托台设计有内凹弧形接触面，可贴合乘用车底盘侧边的加强筋凸起，举升过程中不会出现支撑点滑脱的问题；底部底座采用加宽平底结构，增大与地面的接触面积，降低单位面积压强，避免在沥青路面作业时底座下陷引发安全风险。

从安装与使用边界来看，该设备完全展开后的最大举升高度可满足轻型乘用车更换轮胎的离地间隙需求，收纳后整体呈扁平长条状，可适配绝大多数车型后备箱备胎仓的预留储物空间；作业时仅需将底座放置在平整坚实的地面，将顶部托台对准底盘指定的支撑加强位，转动丝杆即可完成举升，无需额外安装固定配件，作业完成后反向转动丝杆即可完全收合，日常存放无需特殊养护，仅需定期在丝杆螺纹与铰接销轴位置涂抹少量润滑脂，即可保证长期使用的传动顺畅度，避免螺纹锈蚀卡滞。
